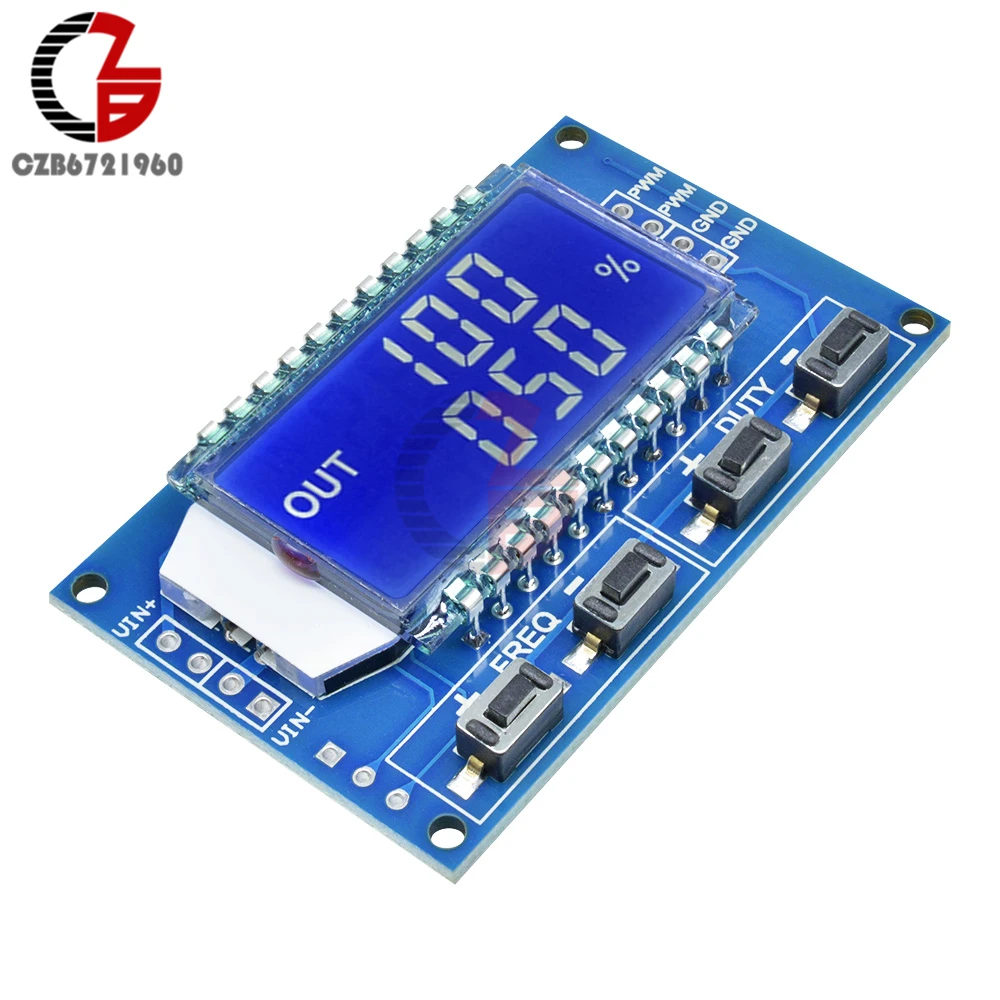

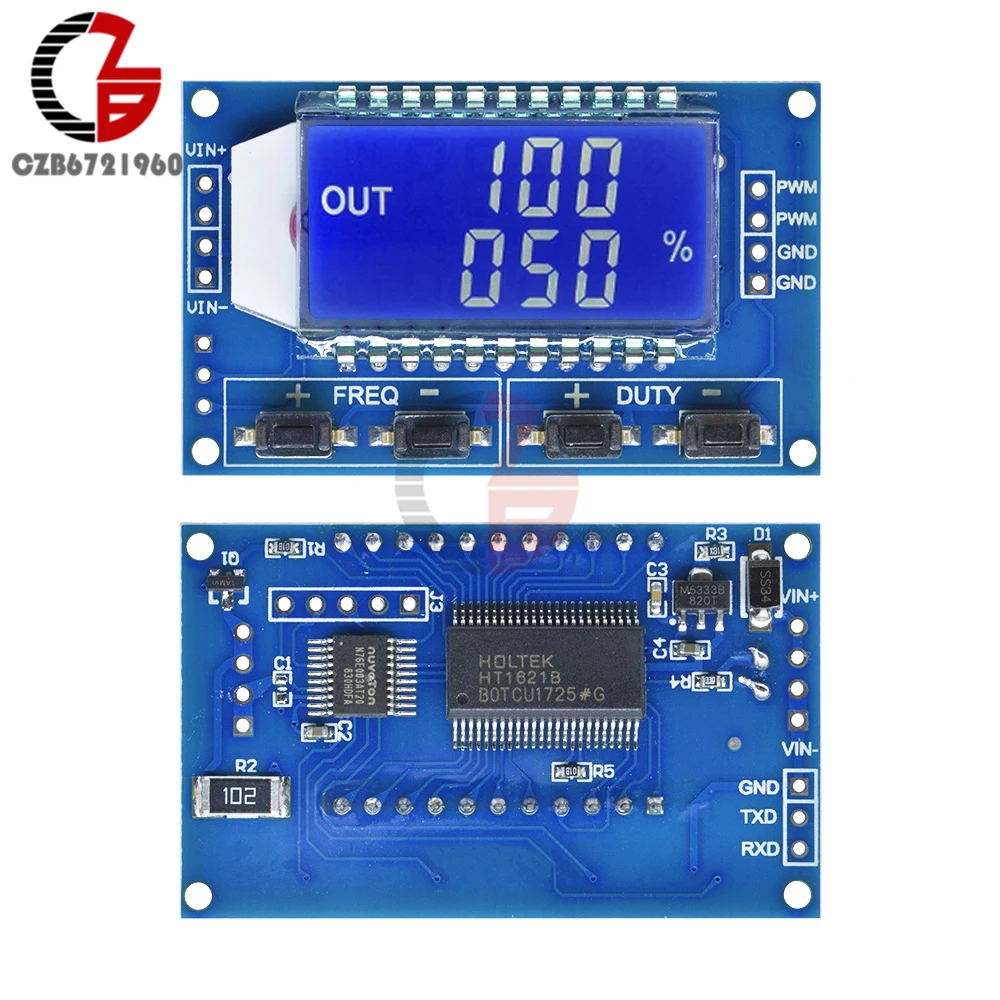

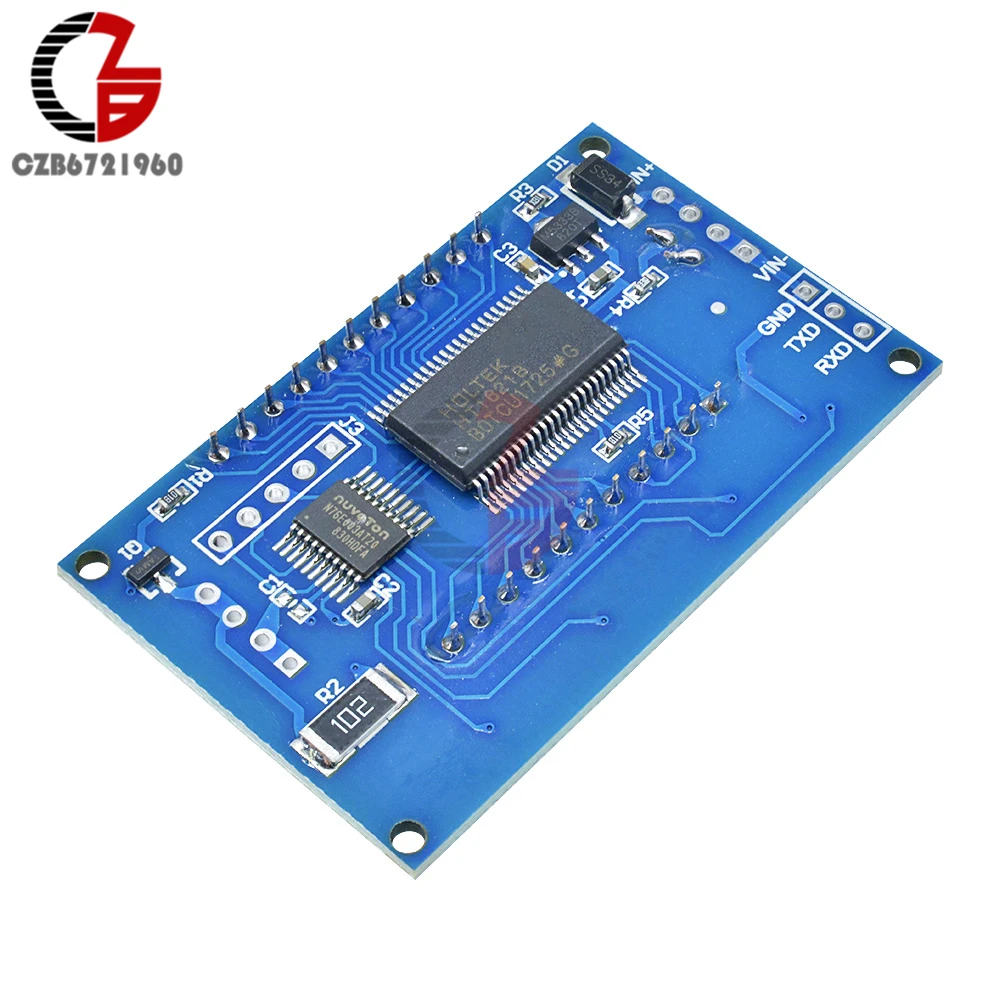

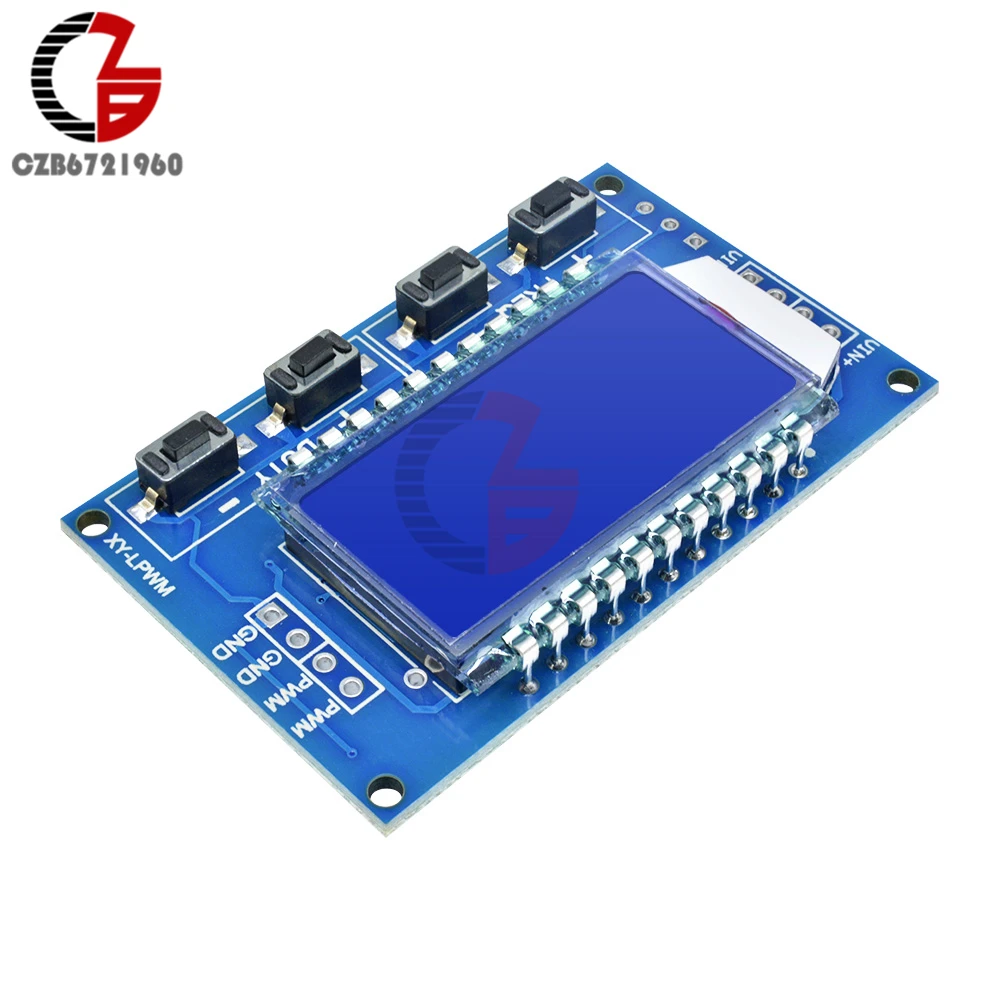

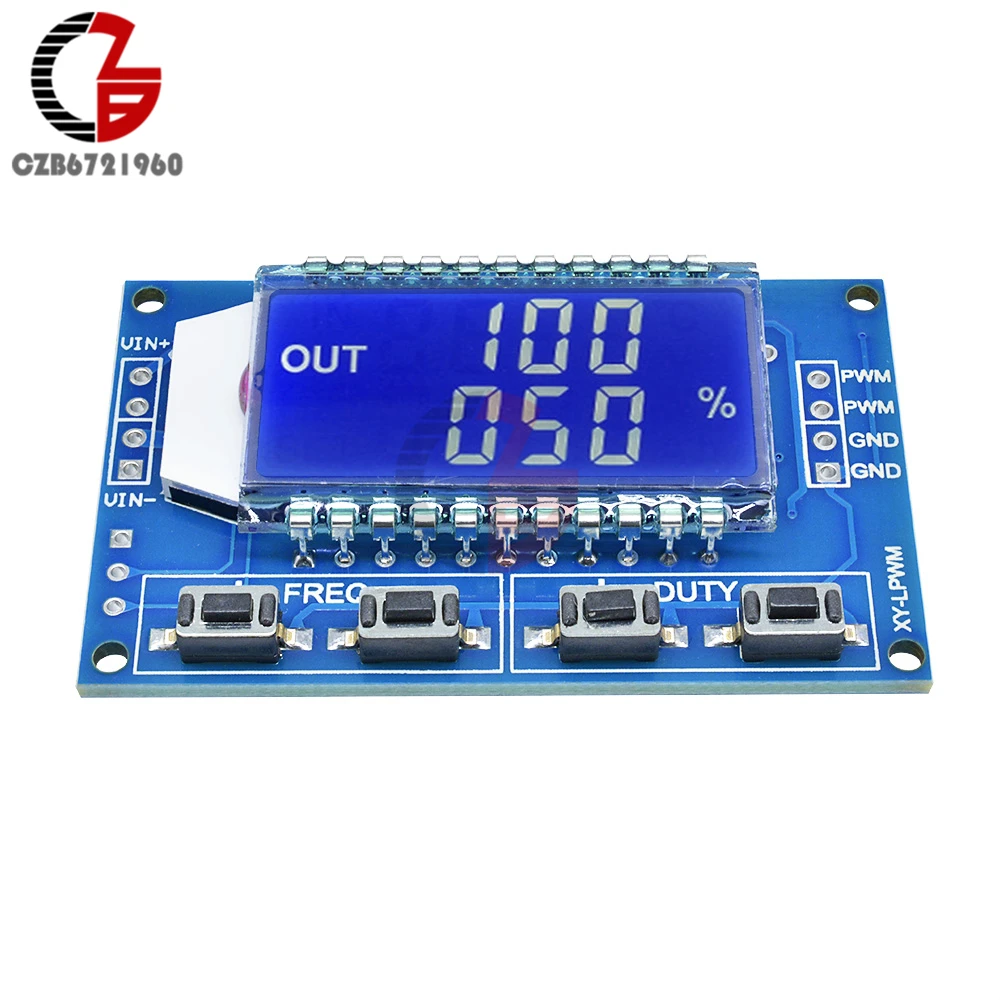

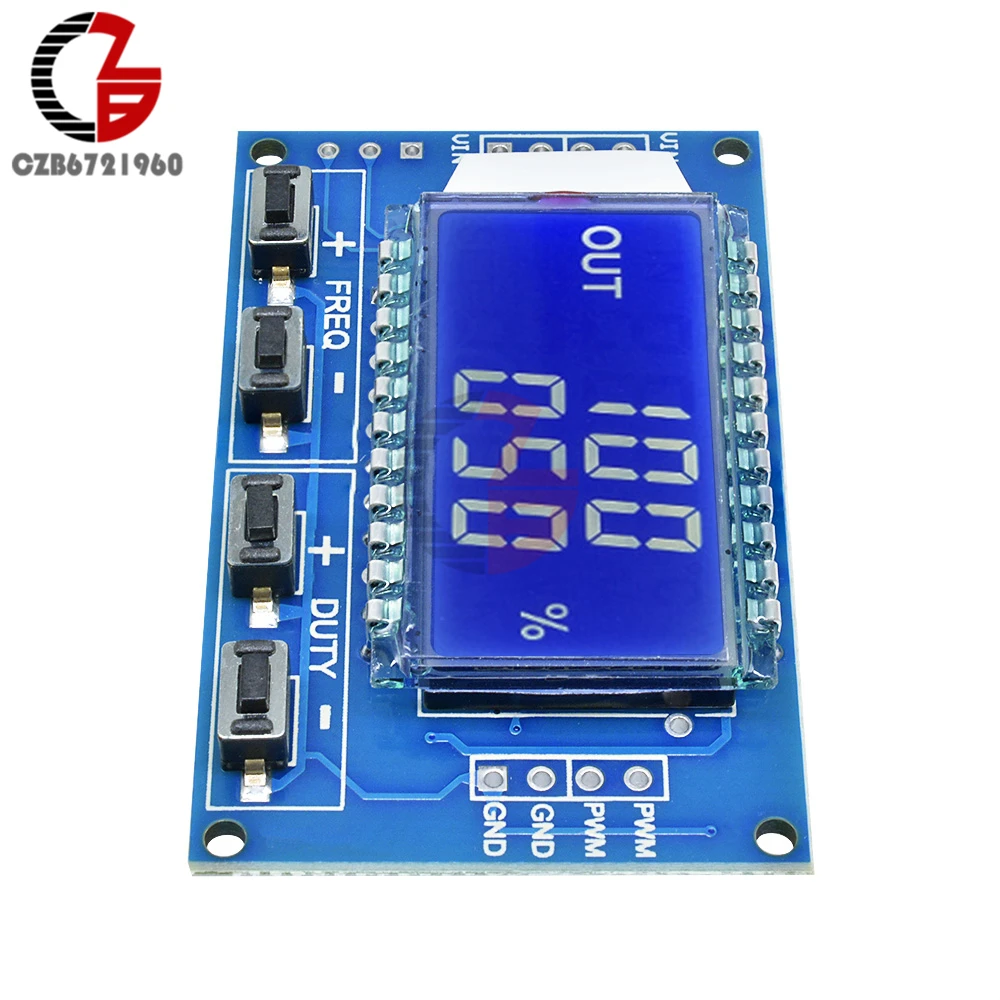

Модуль генератора сигналов 1 Гц 240 кГц регулируемый генератор импульсной частоты

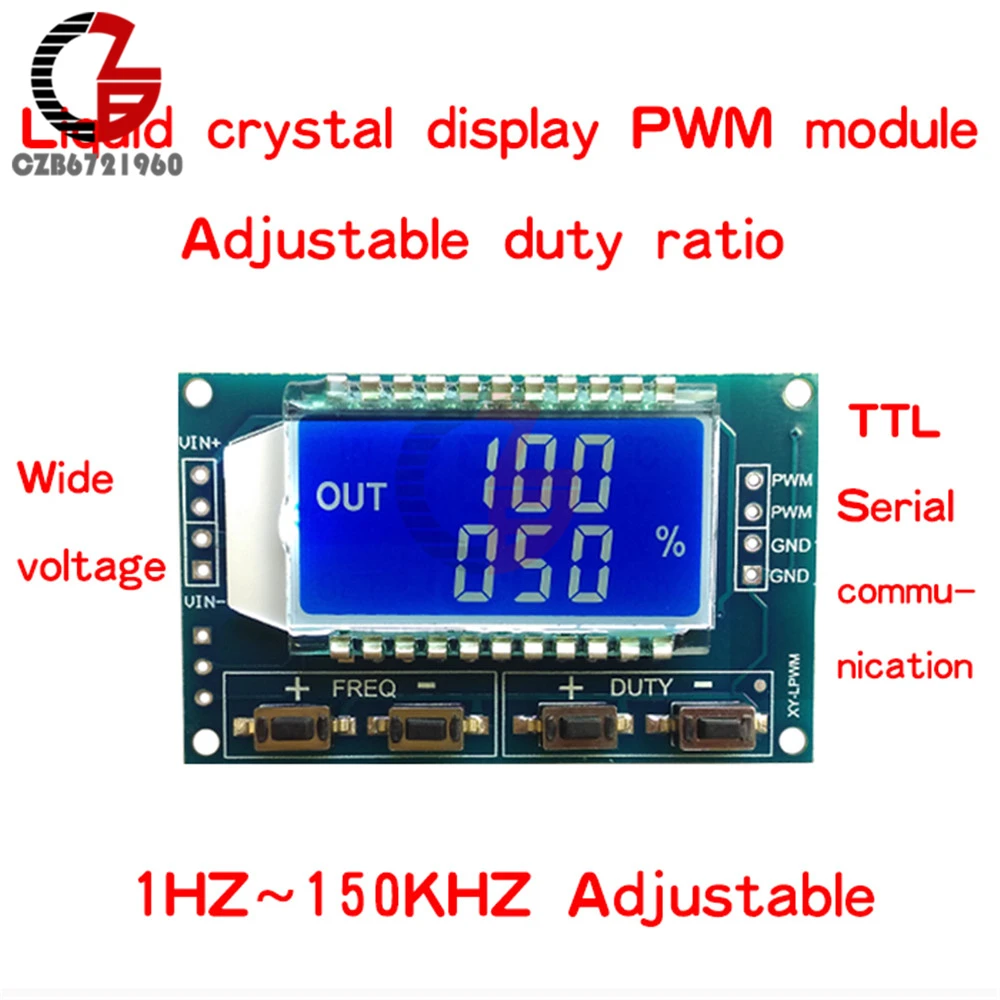

1 Гц-150 кГц модуль генератора сигналов Регулируемый ШИМ импульсная Частота функция генератор рабочий цикл TTL жк-дисплей 5 в DC 12 В 24 В

Спецификация:

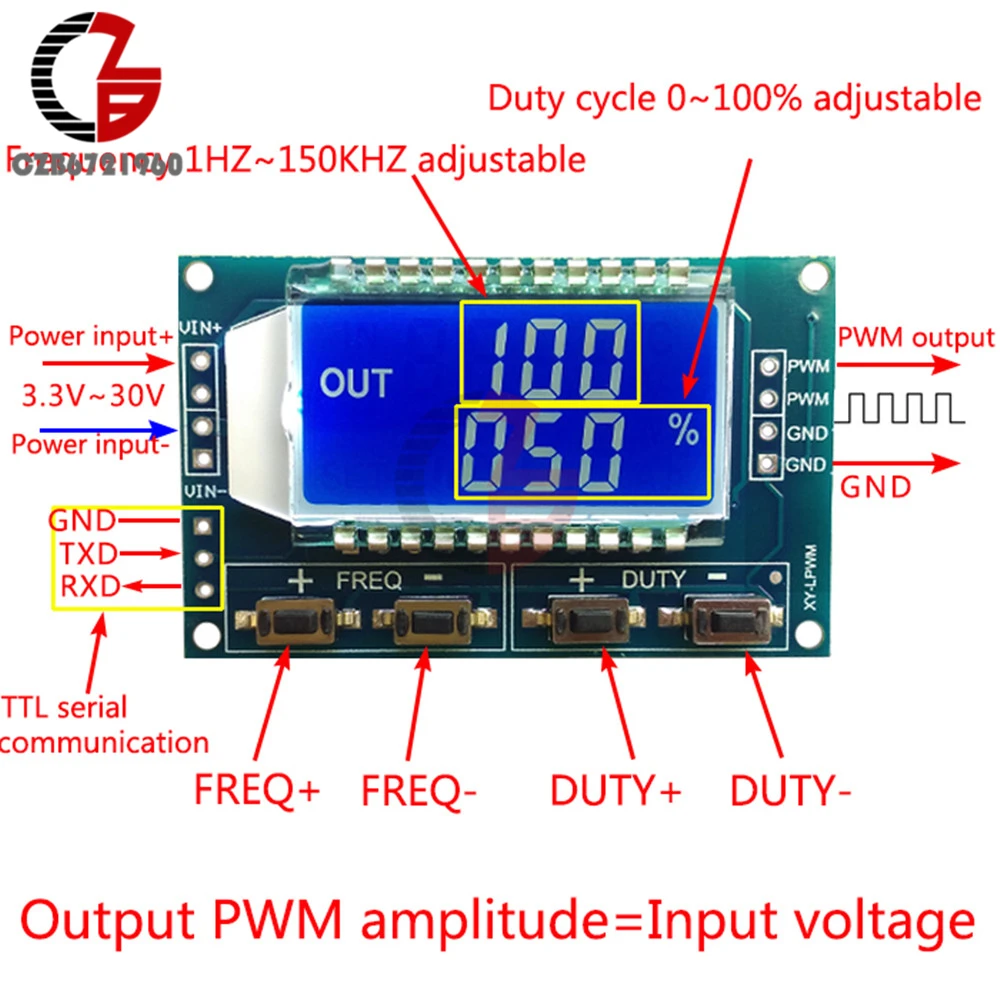

Рабочее напряжение: 3,3 ~ 30 в
Частотный диапазон: 1 Гц ~ 150 кГц
Точность частоты: точность в каждом диапазоне составляет около 2%
Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА
Выходная Амплитуда: амплитуда ШИМ равна напряжению питания
Температура окружающей среды:-20 ~ + 70 °

Особенности:

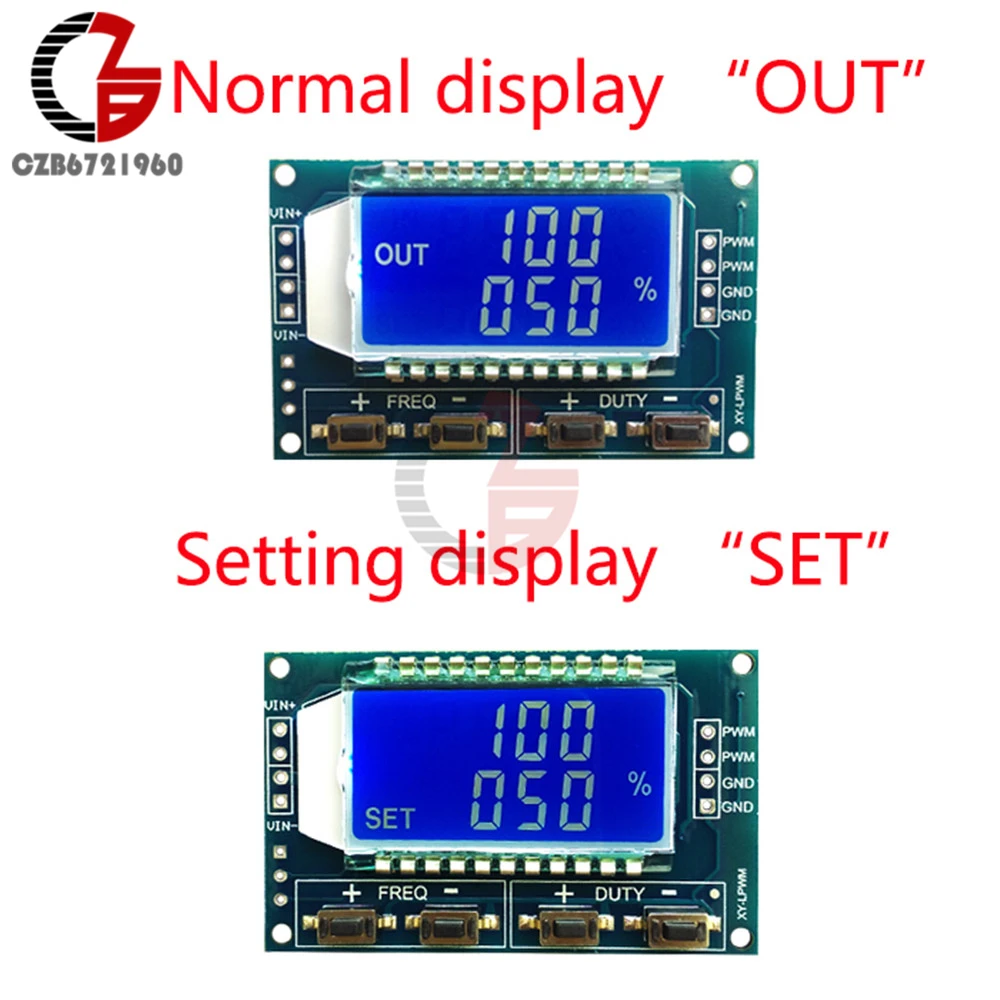

Частота ЖК-дисплея и рабочий цикл, очень четкие, PWM выход может быть установлен на частоту и рабочий цикл.
Широкий диапазон частот, высокая точность.
Серийное общение, уровень TTL.
Используется в качестве генератора сигналов квадратной волны, генерирует сигнал квадратной волны для экспериментальной разработки и использования.
Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя.
Генерирует Регулируемый Пульс для использования MCU.
Генерируйте Регулируемый пульс, Управляйте соответствующей схемой (скорость затемнения PWM и другие приложения).
Последовательный контроль (одночиповая связь с TTL уровнем).
Тонкая работа и хорошая производительность.
Стабильный и надежный.
Прост в использовании.
Длительный срок службы.

Частота делится на четыре диапазона, автоматическое переключение:

1. XXX (без десятичной точки): самый маленький блок-1 Гц, диапазон значений-1 Гц ~ 999 Гц;
2. X. XX (Десятичная точка в сотне) наименьшая единица составляет 0,01 кГц, диапазон 1,00 кГц ~ 9,99 кГц;
3. X. X (Десятичная точка в десятке): наименьшая единица составляет 0,1 кГц; диапазон значений 10,0 кГц ~ 99,9 кГц
4. X.X.X (Десятичная точка в десять сот): самая маленькая единица-1 кГц; диапазон значений-1 кГц ~ 150 кГц
5. Например, отображение частоты:
100 показывает PWM выход 100 Гц импульса;
1,01 показывает PWM выход 1,01 K импульса;
54,1 показывает, что выход ШИМ имеет Пульс 54,1 кГц;
1.2.4 означает, что PWM выход 124 кГц импульса;
6. Диапазон рабочего цикла: 0 ~ 100%

Параметры:

Модуль имеет четыре независимых ключа, используемых для настройки частоты и рабочего цикла.
Поддержка касания (увеличение или уменьшение единицы) и длительное нажатие (быстрое увеличение или уменьшение).
Параметры автоматически сохраняют, не теряют питание.

Стандарт связи:

9600 бит данных bps: 8
Стоп-бит: 1
Контрольная цифра: нет
Управление потоком: нет
1>. Установите частоту ШИМ
"F101": Установите частоту до 101 Гц (001 до 999)
"F1.05": Установите частоту 1,05 кГц (1,00 ~ 9,99)
"F10.5": Установите частоту до 10,5 кГц (10,0 ~ 99,9)
"F1.0.5": Установите частоту 105 кГц (1.0.0 ~ 1.5.0)
2>. Установите рабочий цикл ШИМ
"DXXX": Установите рабочий цикл PWM на XXX; (001 ~ 100)
Например, D050, установите рабочий цикл PWM 50%

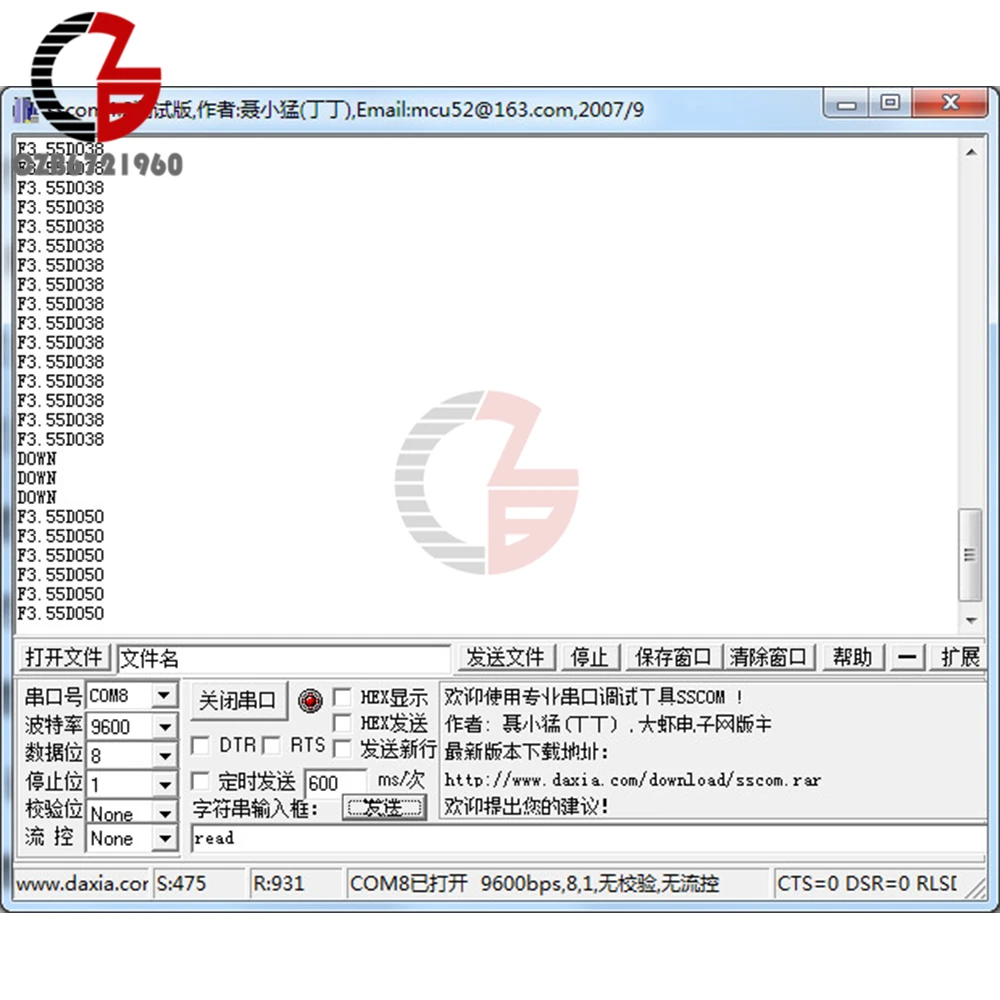

3>. Прочитайте заданные параметры
Отправьте строку «чтение», чтобы прочитать заданные параметры.
Набор успешно возвращается: вниз.
Не удалось вернуть установку: осень.

В комплект входит:

1 x модуль генератора сигналов
