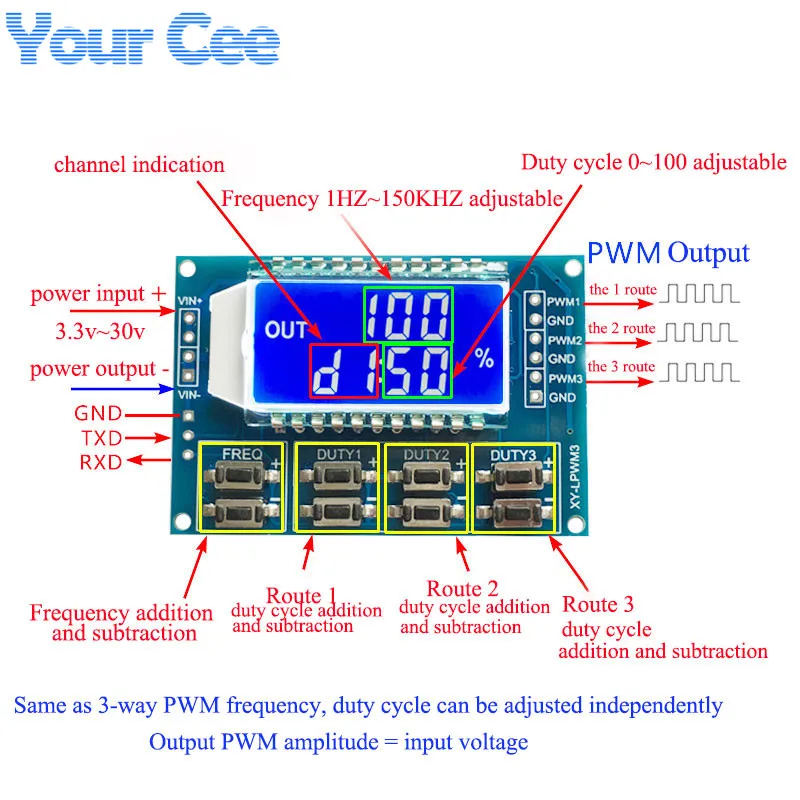

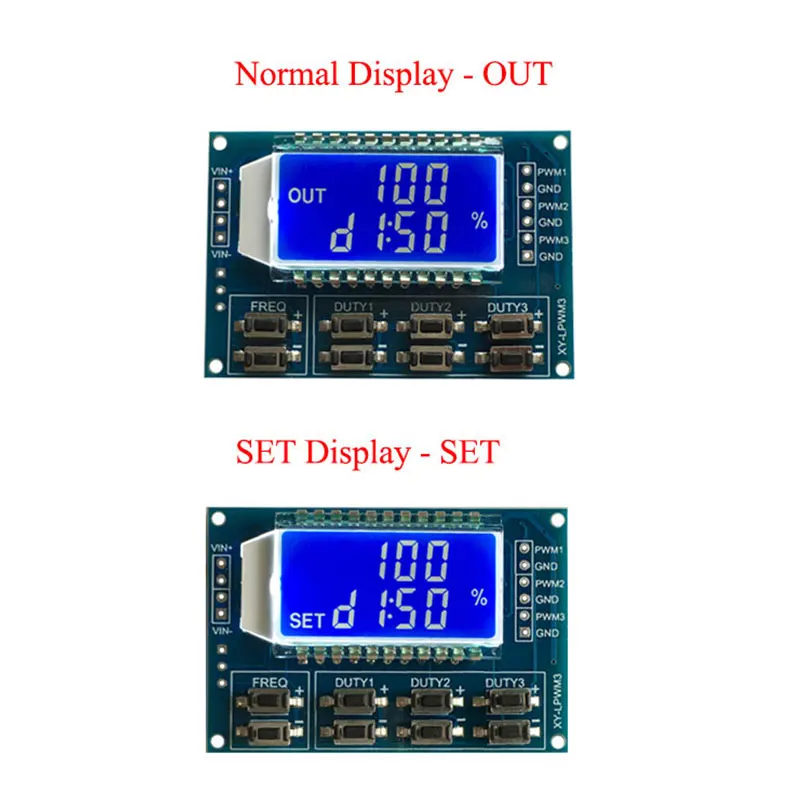

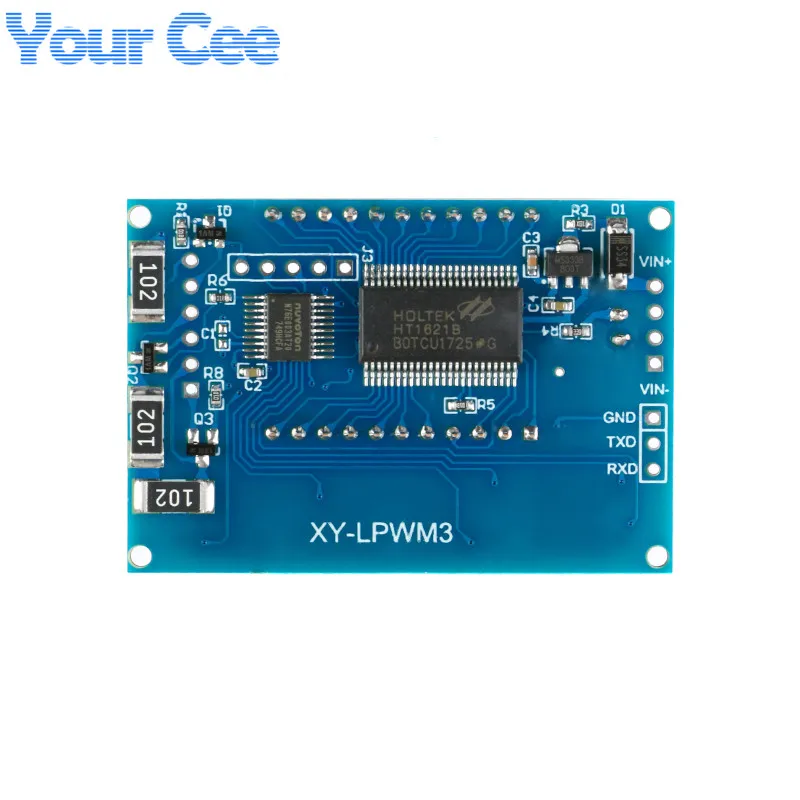

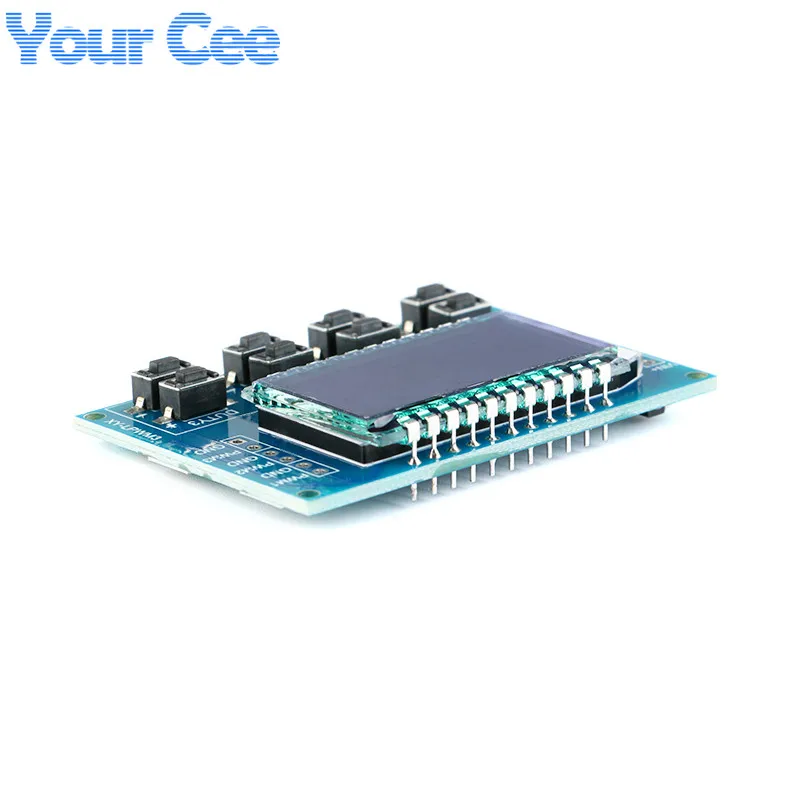

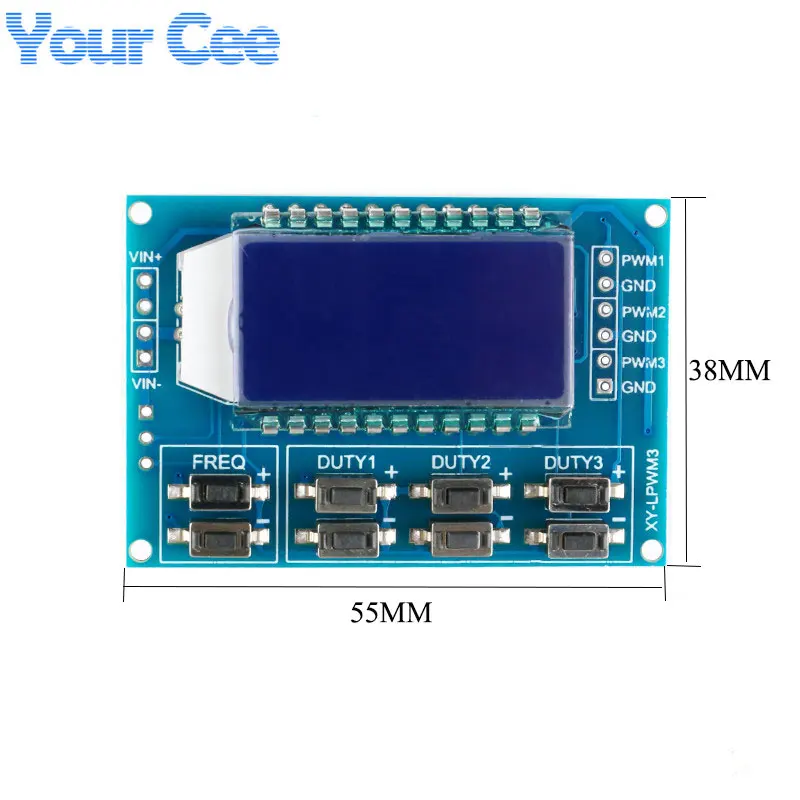

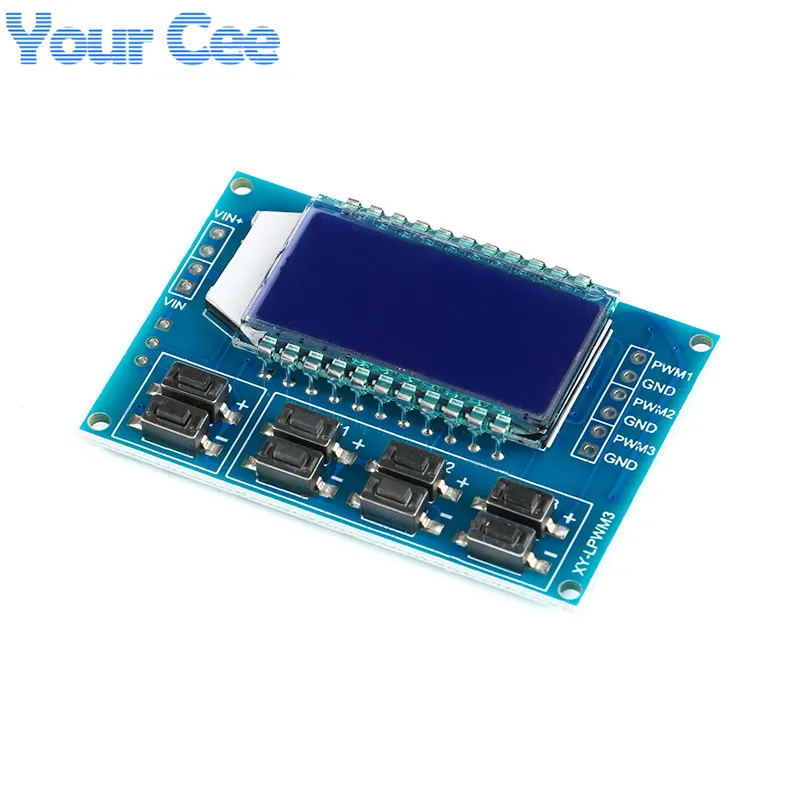

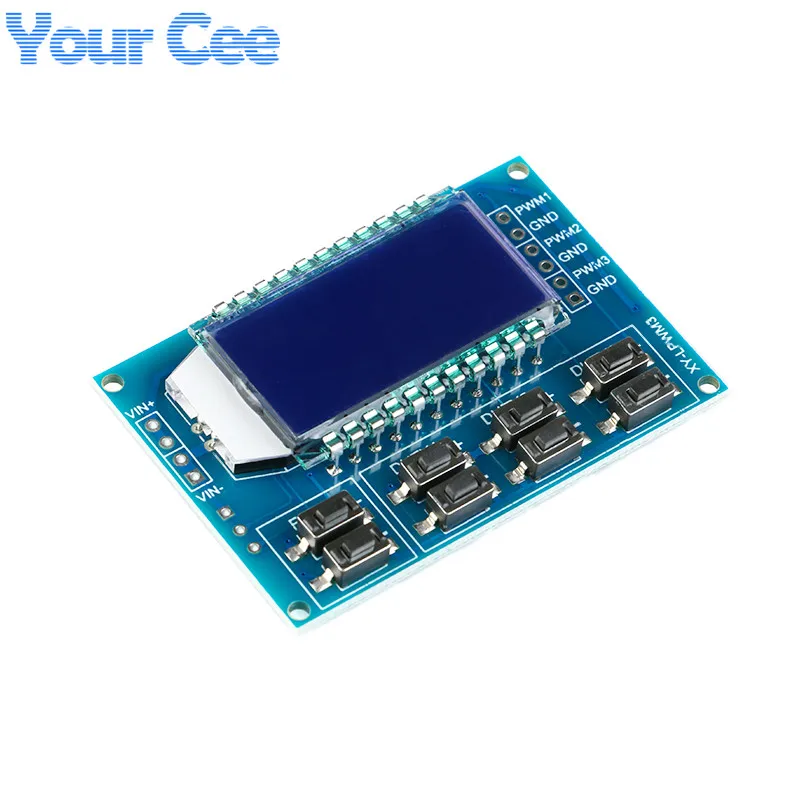

  Основные характеристики модуля 1. Трехполосный ШИМ-выход, Регулируемая частота, трехполосный Частотный выход, рабочий цикл можно регулировать самостоятельно, подходит для большинства случаев; 2. ЖК-дисплей с жидкокристаллическим дисплеем, частота и рабочий цикл, очень четкие, очень легко настроить 3. Широкий диапазон частот и высокая точность; 4. Серийная связь   Описание модуля 3-полосный ШИМ-выход, широкий частотный диапазон, рабочий цикл можно регулировать независимо в реальном времени;   Частота делится на четыре диапазона, автоматическое переключение: 1. XXX (без запятой): минимальная единица измерения-1 Гц, диапазон значений-1 Гц ~ 999 Гц; 2. X. XX (Десятичная точка находится в ста местах)-0,01 кГц, диапазон значений-1,00 кГц ~ 9,99 кГц; 3. X. X (Десятичная точка в десятке): минимальная единица составляет 0,1 кГц; диапазон значений-10,0 кГц ~ 99,9 кГц 4. X.X.X (Десятичная точка в десятке и сотни): минимальная единица-1 кГц; диапазон значений-1 кГц ~ 150 кГц   Е. Г. Частотный дисплей: 100 представляет PWM выход 100 Гц импульса; 1,01 представляет PWM выход 1,01 K импульса; 54,1 показывает PWM выход 54,1 кГц импульса; 1.2.4 показывает PWM выходной Пульс 124 кГц; Значения рабочего цикла колеблются от 0 до 100%, где 100% выражено в %. Все параметры настройки будут сохранены после выключения питания. Настройки параметров Модуль имеет 8 независимых клавиш для настройки частоты и рабочего цикла, поддерживает короткое нажатие (увеличение или уменьшение единицы) и длительное нажатие (быстрое увеличение или уменьшение), это очень просто, установка параметров автоматически сохраняет, выключение питания не теряется. 3-сторонняя Кнопка рабочего цикла может быть нажата одновременно, регулировка в реальном времени, ЖК-дисплей является циклом работы последней нажатой кнопки, в режиме реального времени очень сильный, может использоваться как простое сканирование в несколько способов работы.   Параметры модуля 1. Рабочее напряжение: 3,3 ~ 30 В; 2. Диапазон частот: 1 Гц ~ 150 кГц; 3. Точность частоты: точность в каждом диапазоне составляет около 2%; 4. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА; 5. Амплитуда выхода: амплитуда ШИМ и напряжение питания равны; 6. Температура окружающей среды:-20 ~ + 70 °C.   Область применения 1. Он используется в качестве генератора сигналов квадратной волны для генерации сигналов квадратной волны для экспериментальной разработки и использования; 2. Используется для генерации квадратного волнового сигнала для управления драйвером двигателя; 3. Генерирует регулируемые импульсы для использования MCU; 4. Генерирует регулируемые импульсы, связанные с управлением цепи (PWM регулировка скорости приложений).   Серийное управление (одноchip TTL уровень связи) Стандарт связи: 9600 bps Бит данных: 8 Стоп-бит: 1 Контрольная цифра: нет Управление потоком: нет   1. Установите частоту ШИМ "F1.0.5": частота настройки 105 кГц (1.0.0 ~ 1.5.0)   2. Установите рабочий цикл ШИМ "Dx: yyy": Установите рабочий цикл PWM x: (1 ~ 3) PWM серийный номер, yyy: (000 ~ 100) рабочий цикл %; Например, D1: 050, установите 1-й рабочий цикл PWM до 50%.   3. Прочитайте параметры настройки Отправьте строку «чтение», чтобы прочитать заданные параметры. Формат считывания данных: F156, D1: 052, D2: 059, D3: 058, Успешно Установите Возврат: вниз; Не удалось установить Возврат: осень.
