Контроллер солнечной панели 90А 100А 48В MPPT контроллер заряда аккумулятора для

90A 100A 48V со слежением за максимальной точкой мощности, блок управления установкой на солнечной батарее с PV панелью с Батарея Контроллер заряда солнечной системы домашнего использования, новинка

Обзор продукта

Контроллер подходит для автономной солнечной системы (независимая система),Может автоматически контролировать процесс зарядки и

Разряд. Процесс разрядки батареи оптимизирован контроллером,Который может продлить срок службы батареи и улучшить систему

Производительность. Комплексная электронная защитаМожет избежать повреждения контроллера в ошибках установки и сбоях системы.

Основные технические характеристики

1.Двойной MCU дизайн с высокой скоростью и высокой производительностью;

2.Отличная теплоотдача и электромагнитная совместимость;

3.Максимальное отслеживание точки мощности ------ MPPT (эффективность зарядки 30% высока, чем оригинальный PWM тип);

4.Принятие персонажа жидкокристаллического ЖК-дисплея и двухкнопочного интерфейса, полный дисплей меню и операции;

5.Гуманизированный интерфейс обзора, что делает работу более удобной;

6.Используйте силовой MOSFET в качестве переключателя, без каких-либо механических переключателей;

7.Интеллектуальный индикатор заряда батареи удобно позволяет пользователям проверять рабочее состояние аккумулятора;

8.Герметичная свинцово-кислотная, опционально два вида процедуры зарядки аккумулятора;

9.Внешний температурный датчик с высокой точностью компенсации температуры;

10.Настройка параметров-функция защиты от электричества, не нужно повторять настройки, очень

Удобно использовать;

11.С интуитивно понятным светодиодный дисплеем, который позволяет пользователям легко понять состояние работы солнечной батареи, батареи и нагрузки;

12.С защитой от перезаряда, переразряда, перегрузки, электронной защиты и обратной батареи;

13.Защита от освещения.

Таблица технологических параметров

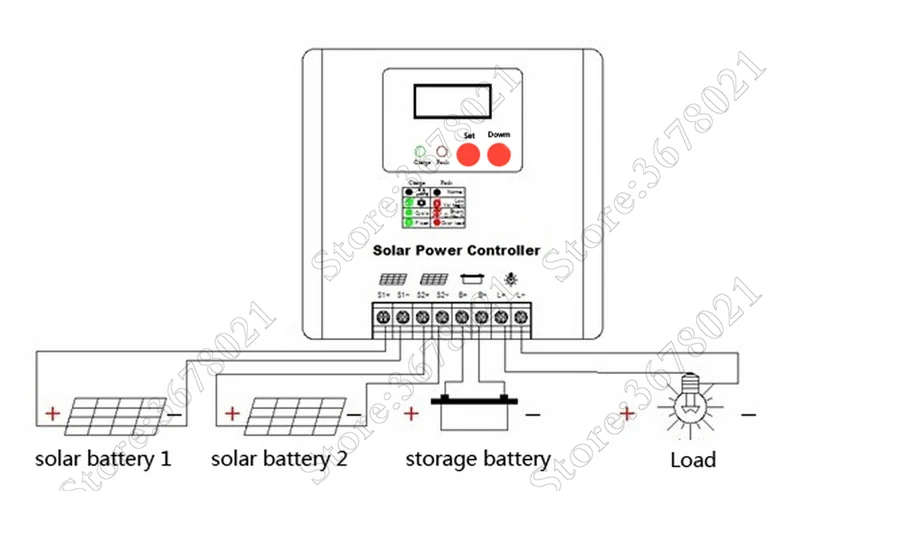

Дисплей подключения системы

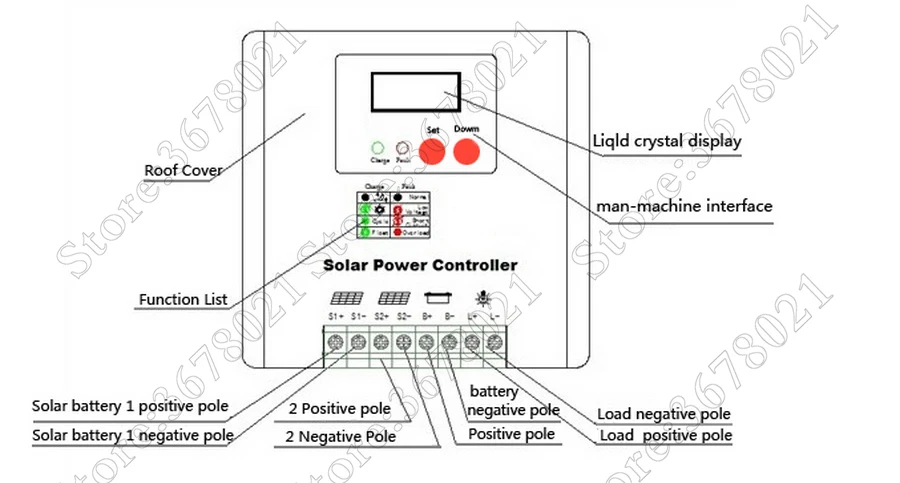

Фигурка панели контроллера

Схема проводки

Спецификация светодиодный светильник

Инструкции по установке

1.Настоятельно и надежно Установите контроллер;

2.Подготовка проводящего провода: рассчитать длину провода, а затем выяснить место установки, убедитесь, что длина провода является разумным, чтобы уменьшить потерю электричества;

3.Сначала Подключите аккумулятор, обратите внимание на анод и катод, чтобы избежать обратного соединения. Светильник индикатора батареи будет работать, если соединение верное, в противном случае, это не будет, но компонент контроллера не будет поврежден;

4.Подключите провод солнечной панели, обратите внимание на анод и катод, чтобы избежать обратного соединения. Если соединение верное, светильник индикатора «CHARGE» будет включаться или мигать через 10 секунд после того, как он будет лежать под солнцем, в противном случае проверьте соединение. Убедитесь, что панель солнечной энергии уложена под солнцем;

5.Подключите нагрузку в конце, обратите внимание на анод и катод, чтобы избежать обратного соединения. При обратном подключении Светодиодная лампа может быть повреждена;

6.Максимальный диапазон диаметра провода контроллера: 20-2AWG (0,5 мм2-33,6 мм2).
