1. Параметры:

Модель:LW-275S35C

Пик Длина волны:275нм (270nm-285нм)

Тип упаковки:Керамическая SMD 3535 упаковка

Класс выходной мощности:2,0-3,0 МВт

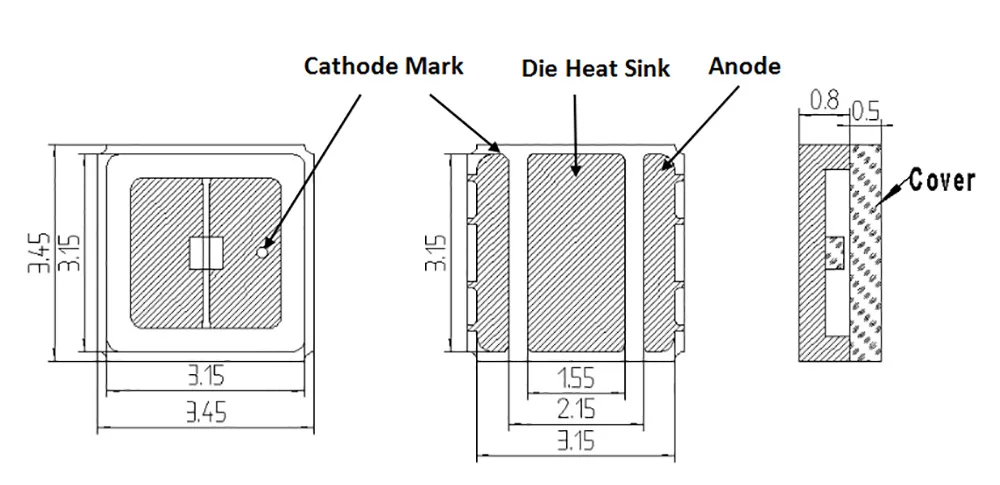

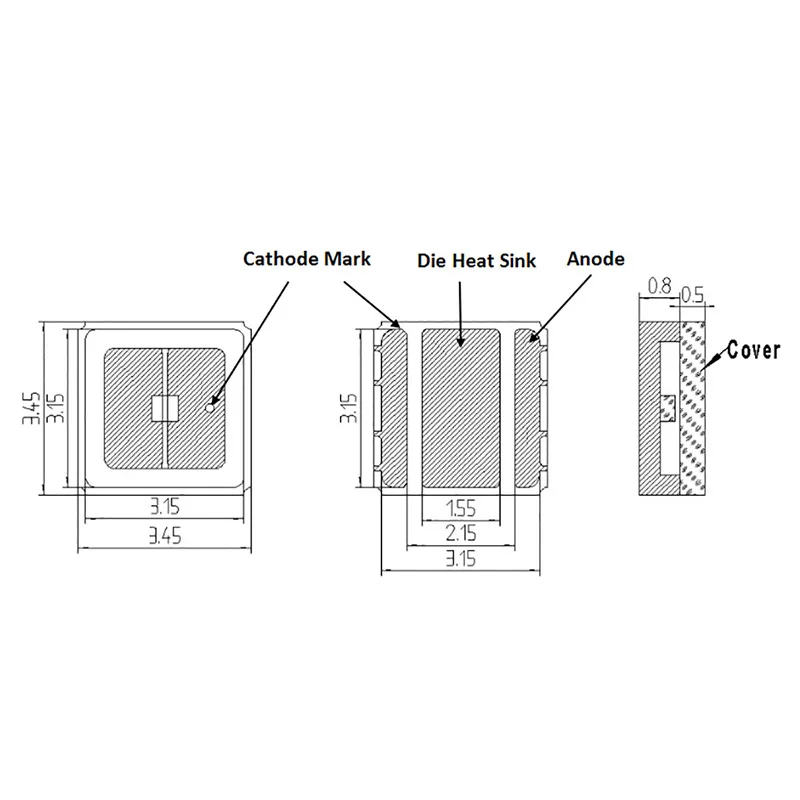

2. Размеры(Допуск: ± 0,2, единица измерения: мм)

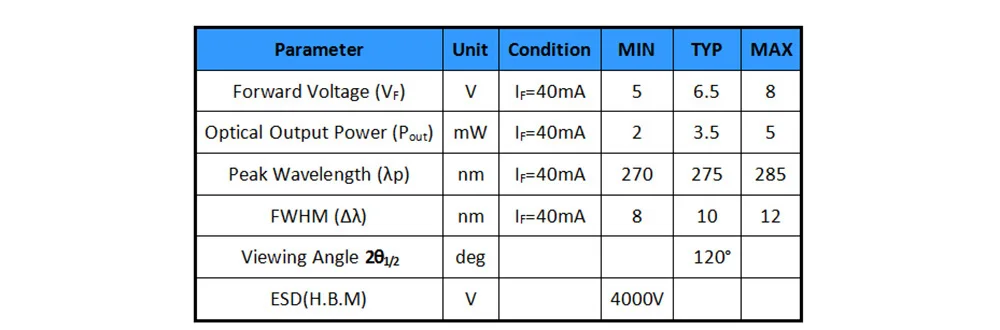

3. Оптические электрические характеристики(TA = 25℃ IF = 40 мА)

Примечание:

lДопуск измерения оптической выходной мощности: ± 10%.

lДопуск измерения напряжения: ± 0,1 В.

lПреобладающая погрешность измерения длины волны: ± 1 нм.

lИмпульсная работа (1 кГц; Рабочий цикл: 5%);

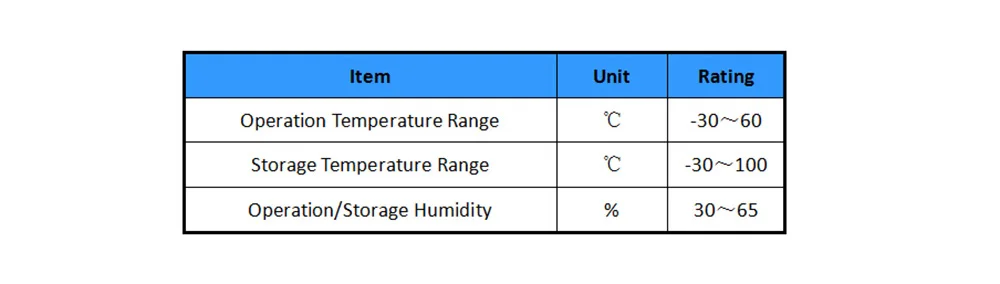

4. Состояние эксплуатации и хранения

5. Оптическая выходная мощность

6. Типичные кривые характеристик (TA = 25℃)

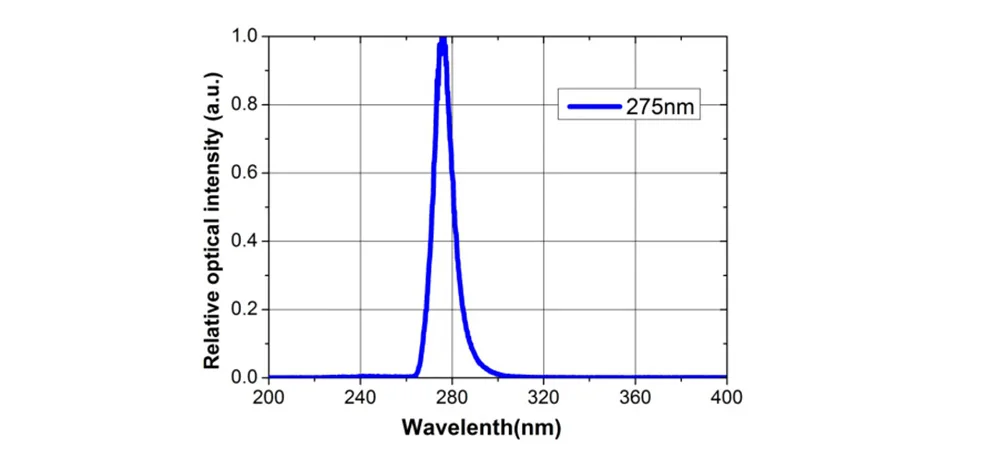

Спектральная характеристика (IF = 40мА)

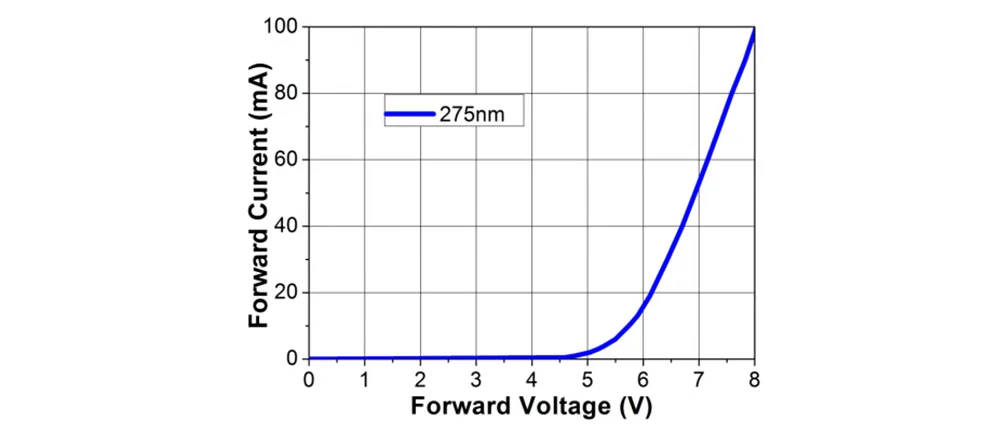

Постоянный ток по сравнению с передним напряжением

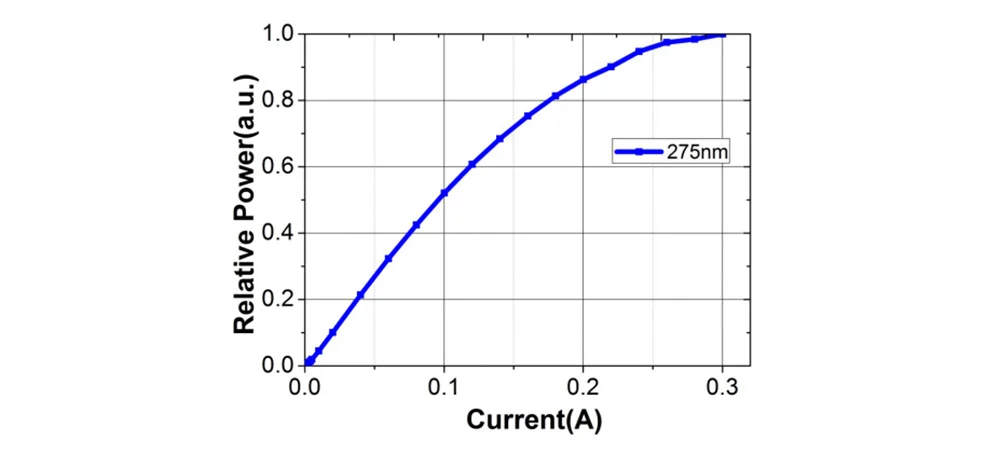

Относительный лучистый поток по сравнению с передним током

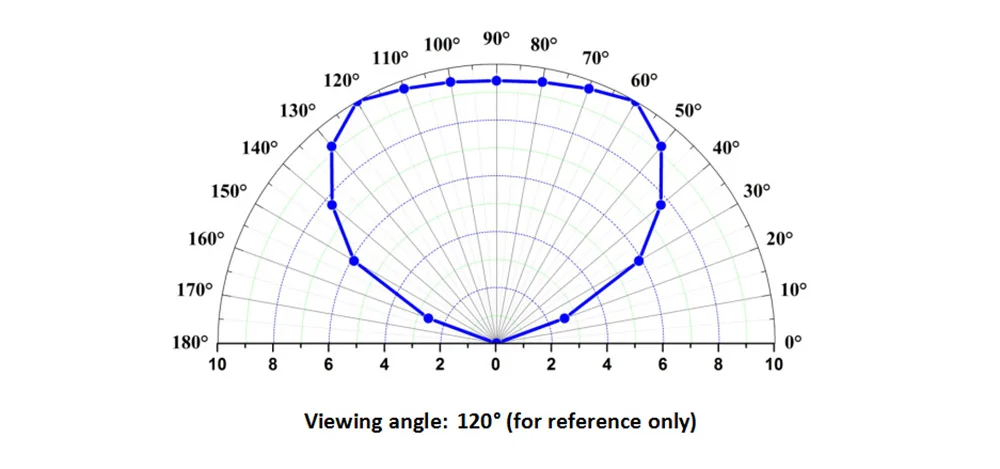

7. Типичная Кривая распределения выбросов

8. Предупреждение об использовании

• Хранение:Светодиоды должны быть герметично закрыты; упаковка должна храниться при 10 ℃ до 55 ℃ и 30%-65% относительной влажности (RH).
• Эксплуатация:Верстак должен быть заземлен. Рекомендуется носить перчатки или пальцевые киоски при работе со светодиодами. Также рекомендуется быстро запечатать упаковку после ее открытия, или это может привести к окислению стопы свинца. После открытия упаковки используйте пинцет, чтобы держать корпус светодиода и не прикасаться к его обратной стороне голыми руками.
• Установка:

1. Оборудование и оборудование для обработки светодиодных чипов должны быть должным образом заземлены.
2. Антистатический ремешок на запястье необходимо носить во время установки; Проверьте, не соприкасается ли металлическая деталь с кожей.
3. Настоятельно рекомендуется носить антистатические перчатки или пальцевые киоски во время установки.
4. Положите антистатическую ленту на верстак; лента должна быть соединена и заземлена.
5. Светодиоды должны быть паяны в течение 24 часов после открытия упаковки, или это может привести к окислению и ржавчине электрода.

• Рекомендуется паяльная пайка,И кривая температуры показана на рисунке справа:

1. Преднагрев: от 1,0 до 3,0 ℃/с; Максимальное время: 90 секунд.
2. Замачивание: от 110 до 130 ℃, лучшее время: 90 or100s.
3. Оплавление: Максимальная температура: 170-180 ℃.
4. Охлаждение: максимальное время: 50-80 с выше 138 ℃/скорость охлаждения <4 ℃/с

• Срок службы ледников будет уменьшаться по мере увеличения тока и температуры, что ускоряет ухудшение состояния.
• Рекомендуется включать заземленную цепь при проектировании PCB. Во избежание поломки цепи светодиоды должны работать при-30 ℃ до 55 ℃ и 30% до 65% RH, или это может привести к поломке устройства.

***** Предостережения:Светодиоды DUV излучают ультрафиолетовый свет, который может быть вреден для кожи и глаз. Избегайте прямого или отраженного воздействия УФ-света, когда светодиод находится в эксплуатации.

Специальные меры предосторожности должны быть приняты во избежание прямого воздействия УФ-излучения.

Специальные меры предосторожности должны быть приняты, чтобы не смотреть непосредственно на УФ-свет без использования УФ-света защитных очков.

Всегда носите защиту глаз, перчатки и защитную одежду во время работы DUV LED.
