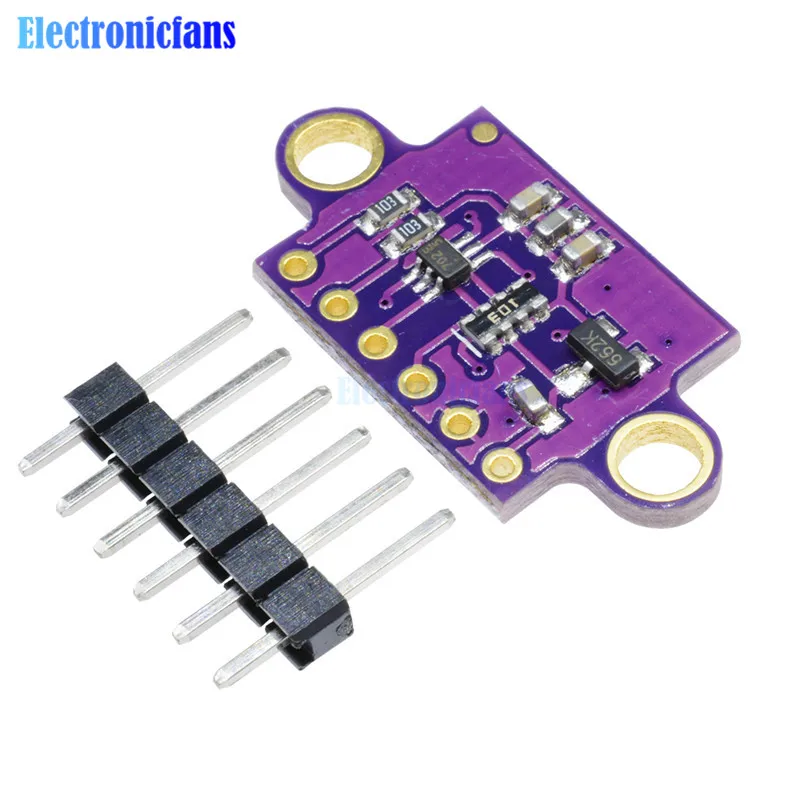

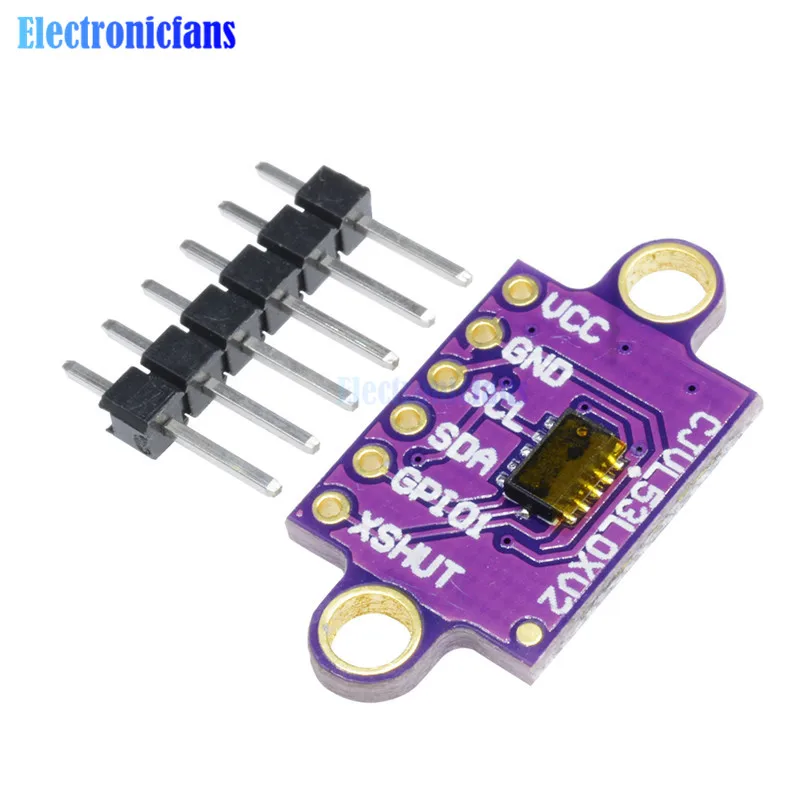

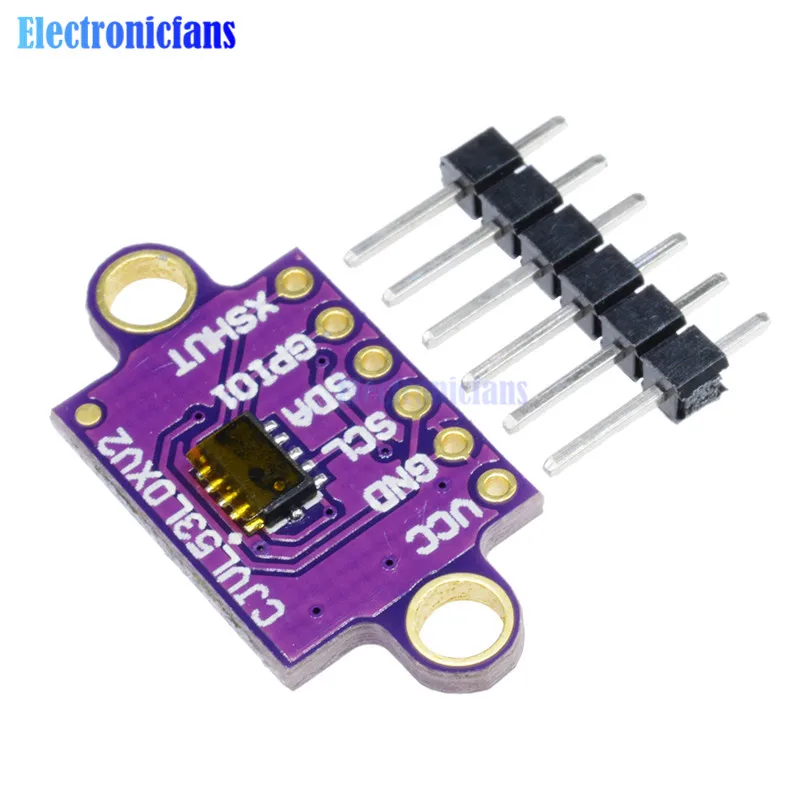

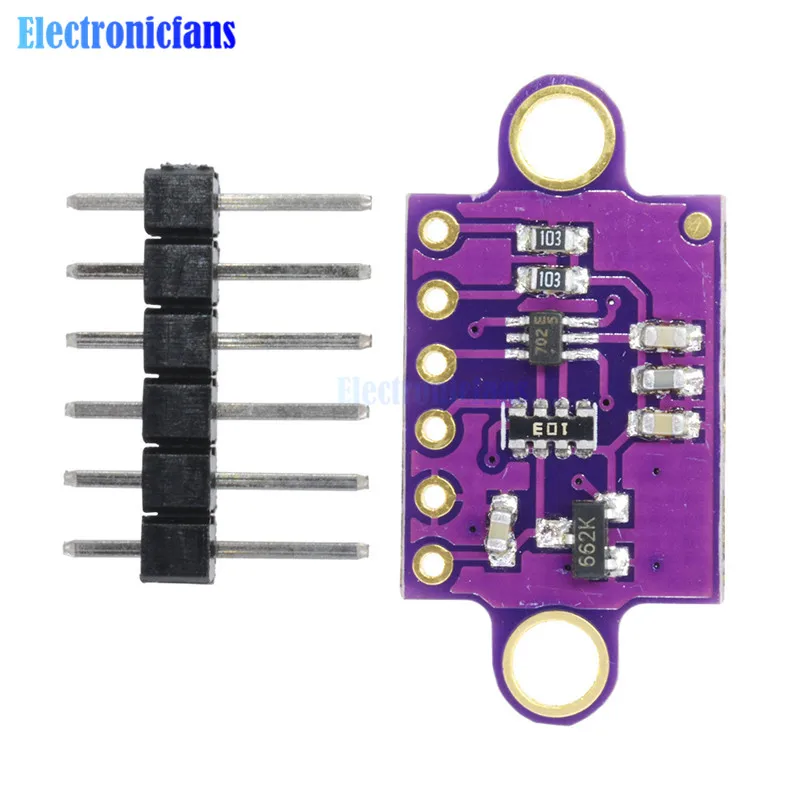

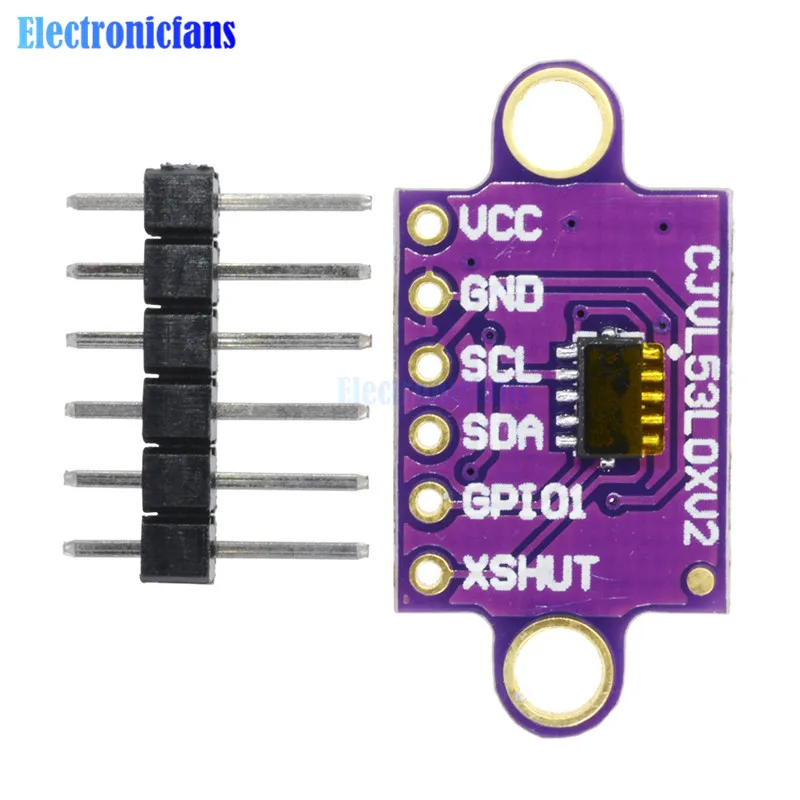

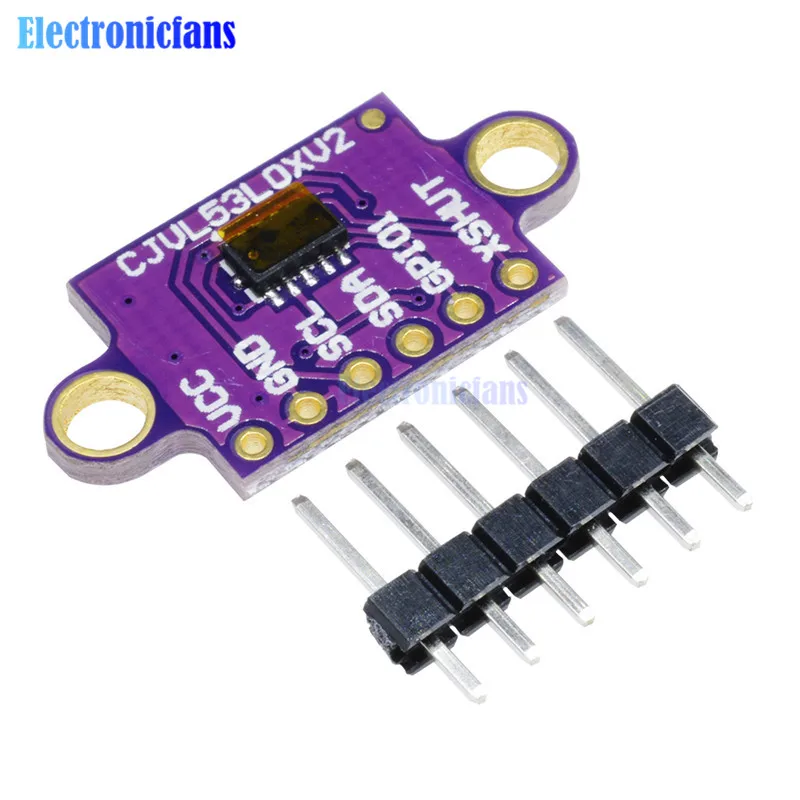

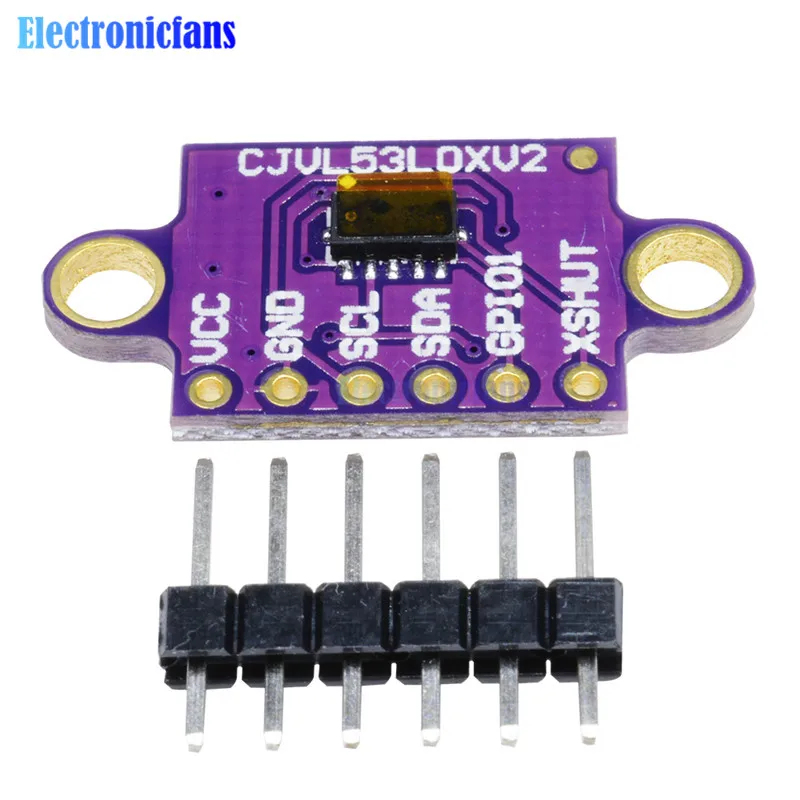

VL53L0X GY VL53L0XV2 I2C IIC Time of Flight (ToF) Лазерный диапазон датчика прорыва 940nm лазерный модуль

---

Особенности и характеристики: VL53L0X датчик времени полета (ToF) Описание: Светильник VL53L0X использует технологию ST F, чтобы точно измерить, сколько времени требуется для импульсов излучения инфракрасного лазерного светильник, чтобы достичь ближайшего объекта и быть отраженным обратно к детектору. Его можно считать крошечной, автономной лидарной системой. Это измерение времени полета (TOF) позволяет точно определить абсолютное расстояние до цели без отражения объекта, влияющего на измерение. Датчик может сообщить расстояния до 2 м (6,6 футов) с 1 мм разрешение, но его Эффективная дальность и точность (шум) В значительной степени зависит от условий окружающей среды и целевых характеристик, таких как коэффициент отражения и размер, а также конфигурации датчика (Точность датчика определяется в диапазоне от ± 3% в лучшем случае до более ± 10% в менее оптимальных условиях). Различные измерения доступны через интерфейс датчика ix2 2;C (TWI), который также используется для настройки настроек датчика, и датчик предоставляет два дополнительных контакта: вход выключения и выход прерывания. VL53L0X-отличный IC, но его маленькая, бессвинцовая, LGA посылка затрудняет использование повседневного любителя. Он также работает на Рекомендуемое напряжение 2,8 V, которая может сделать сопряжения трудными для микроконтроллеры при напряжении 3,3 V или 5 V. Наша секционная плата решает эти проблемы, что облегчает начало работы с помощью датчика, сохраняя общий размер как можно меньше. Описание штифта: VDD: регулируется 2,8 V выход. Почти 150 мА доступен для питания внешнего компоненты (в том случае, если вы хотите, чтобы обойти внутренний регулятор, вместо него можно использовать этот pin-код как 2,8 V вход с VIN отключен). VIN: это основная 2,6 V до 5,5 V источника питания. Сферики уровня SCL и SDA вытягивают линии ii3. 2;C до этого уровня. GND: наземное (0 В) соединение для вашего источника питания. Ваш источник управления iix2 2;C также должен поделиться общей землей с этой доской. SDA: сдвинутая по уровням ifcc 2;C линия передачи данных: HIGH is VIN, LOW is 0 V SCL: уровневый сдвигаемый if-кабель 2;C линия часов: высокий-вин, низкий-0 В XSHUT: Этот штырь является входом выключения с низким уровнем активности; Плата тянет его до VDD, чтобы включить датчик по умолчанию. При вождении этого штыря датчик находится в режиме ожидания. Этот вход не смещается на уровне. Посылка включает в себя: 1 GY-VL53L0XV2V L53L0X датчик времени полета лазера
