Высокоточный тестер внутреннего сопротивления с 4 проводами для литий

ИК-диапазон

Минимальный Разрешение

Точность

(Процент + Минимальная эффективная цифра)

20mΩ

0.01mΩ

0.7% + 7

200mΩ

0.1mΩ

0.5% + 5

2Ω

1mΩ

0.5% + 5

20Ω

10mΩ

0.5% + 5

200Ω

0.1Ω

0.6% + 5

Примечание: точность зависит от диапазона 5%-95%, за пределами диапазона (менее 5% диапазона или больше 95% диапазона), отклонение может быть больше

Напряжение диапазон

Минимальный Разрешение

Точность

(Процент + Минимальная эффективная цифра)

10V

0,0001 V

0.1% + 5

30V

0,001 V

0.1% + 5

Примечание: Не Тестируйте напряжение выше 30 в. В противном случае тестер повредит

Пользователи Мануэля:

Тестер имеет два ряда клавиш, первая строка слева направо-Кнопка питания/кнопка R/Кнопка меню, вторая кнопка V строк

1. Короткое нажатие кнопки питания для открытия. Длительное нажатие кнопки питания для выбора выключения. Длительное нажатие, затем Кнопка меню выключена, кнопка R для возврата к открывающемуся интерфейсу

2. Большой Белый символ содержимого дисплея-это внутреннее значение сопротивления, а единица-mR или R. Зеленый символ ниже-это проверяемое напряжение. Их правая сторона-внутреннее сопротивление, диапазон напряжения

3. Маленькое красное слово, левая сторона 25BK указывает на интенсивность подсветки, 400S сказал, что автоматическое выключение секунд. Правильное значение напряжения указывает на встроенное напряжение батареи, если вы Подключите micro usb, будет USB красное слово означает зарядку.

4.После включения, короткое нажатие кнопки питания-это кнопка блокировки, на экране появится значок блокировки, результат измерения заблокирован, никаких изменений. Нажмите кнопку питания снова, больше не Запирайте.

5. Нажмите кнопку меню-выбор меню, кнопка R V-выбор верхнего и нижнего меню, Выберите настройки, 1.) нажмите клавишу R, чтобы изменить диапазон внутреннего сопротивления и переключиться между 20mr, 200mr, 2r, 20r, 200r. Отображается заблокированный значок, указывающий, что диапазон фиксирован, в противном случае диапазон автоматически регулируется. 2.) нажмите клавишу V, чтобы изменить диапазон напряжения. Это будет переключаться между ± 10V до 30V. Значок замка указывает на фиксированный дальномер. 3) Нажмите кнопку питания, чтобы вернуться к открывающемуся интерфейсу

6. Не вводите Интерфейс калибровки. Чехол для входа нажмите клавишу меню, чтобы изменить положение курсора. Когда курсор не находится в Y, нажатие кнопки питания не сохранит данные. Это не приведет к запутыванию результатов измерений.

7. В том случае, если встроенного аккумулятора напряжение ниже 3,6 V, что вам нужно, чтобы начать зарядку.

Особенности:

1.Напряжение и дисплей регулируемого сопротивления одновременно. Измерение показывает 4 раза в секунду обновления, основные могут быть заблокированы около 1S времени диапазон стабильный дисплей. Функция удержания, чтобы помочь вам заблокировать дисплей, более удобное чтение.

2. Встроенная литиевая полимерная аккумуляторная батарея. Используйте Micro USB для зарядки. И может быть установлен до 200 мА и 400 мА два зарядного тока.

3. Функция энергосбережения. Без работы и ввода, ультра-Задержка автоматического отключения. Можно установить на 5-30 мин задержку в режиме низкой мощности. Без работы и ввода, ультра-Задержка автоматического отключения.

Фотографии:

Тест с высокой точностью сопротивления

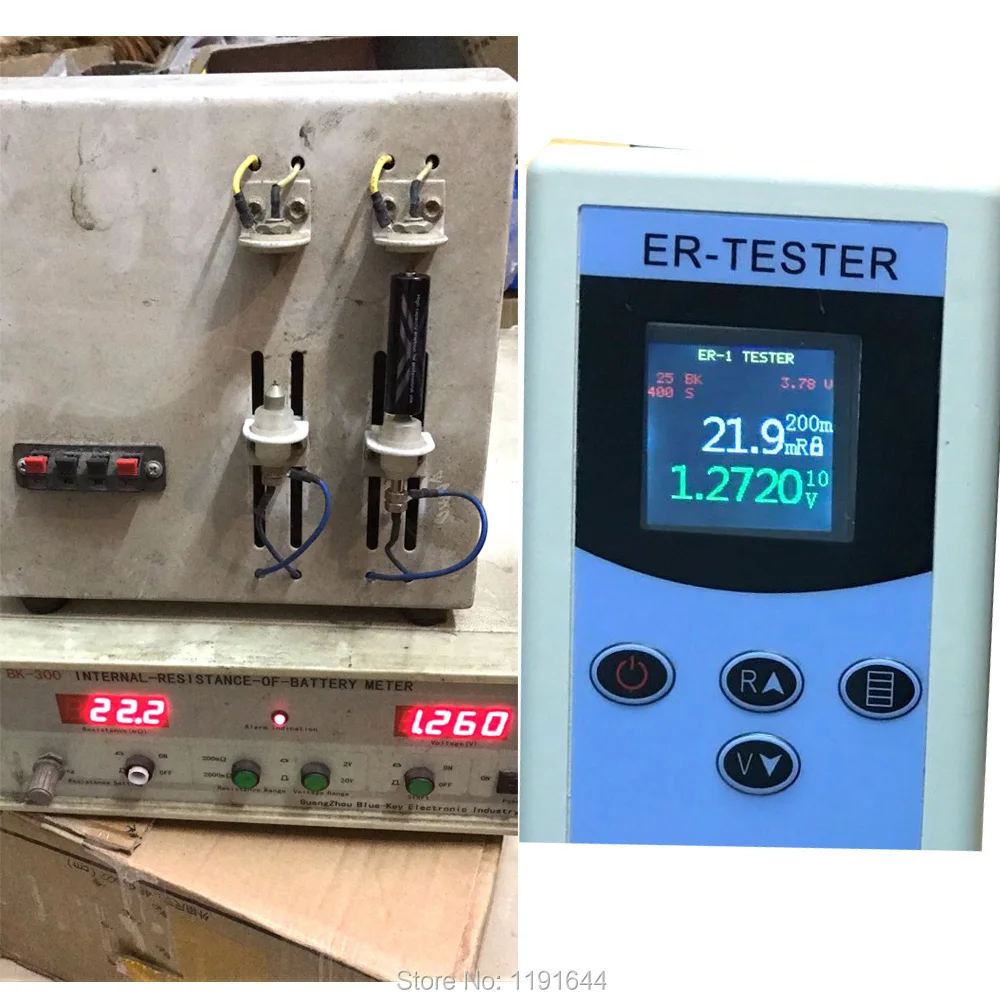

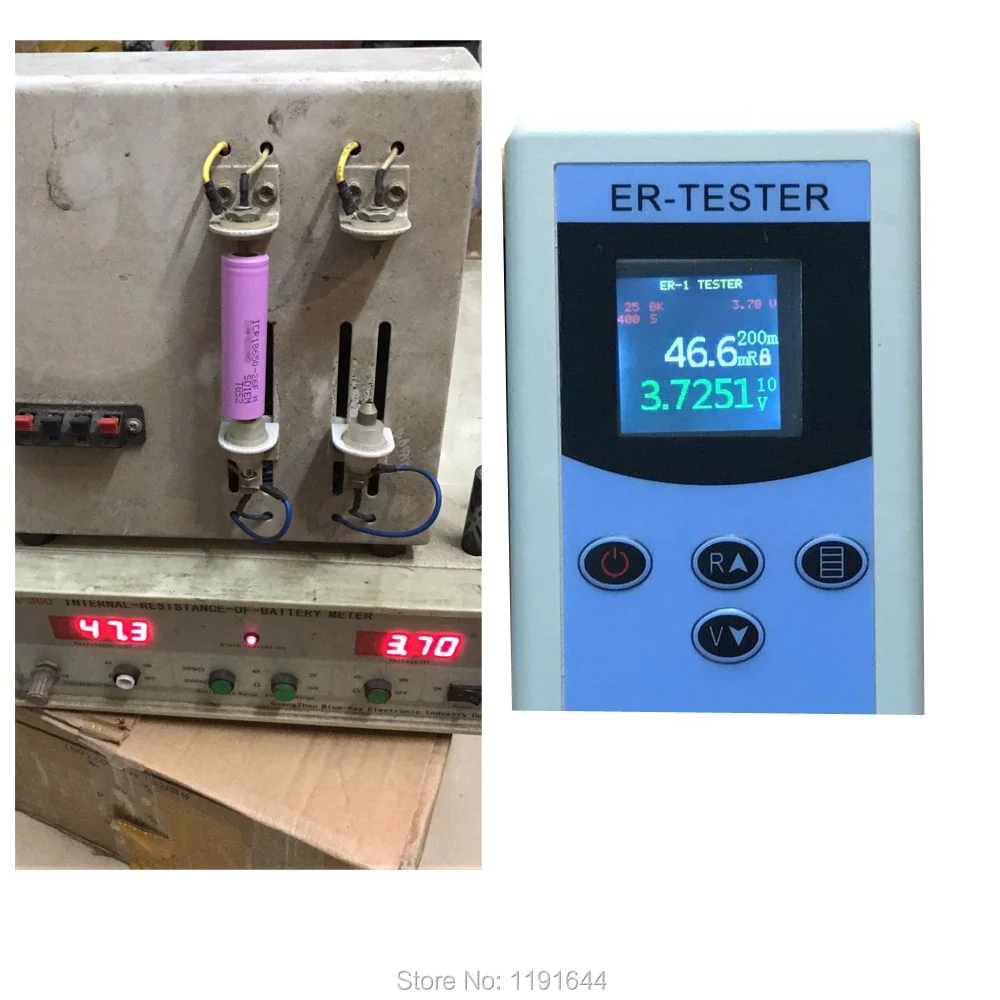

Сравните с высококлассным ИК-измеритель
