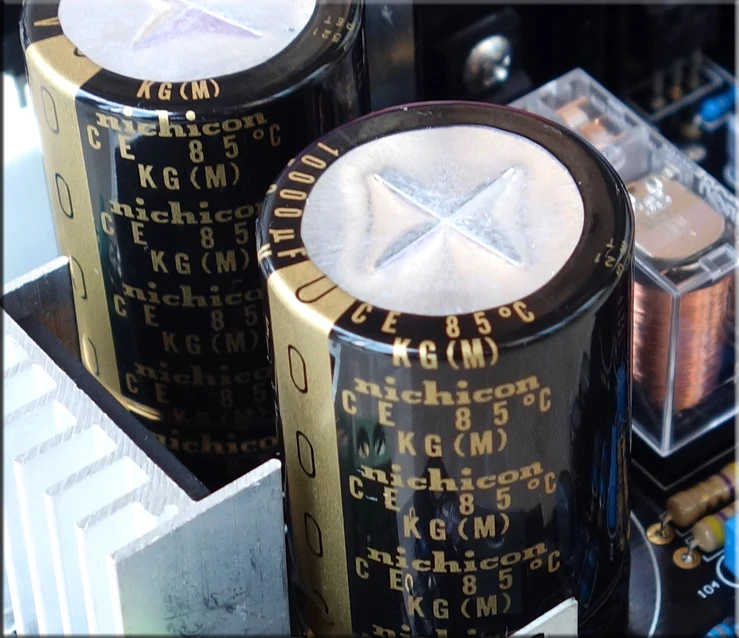

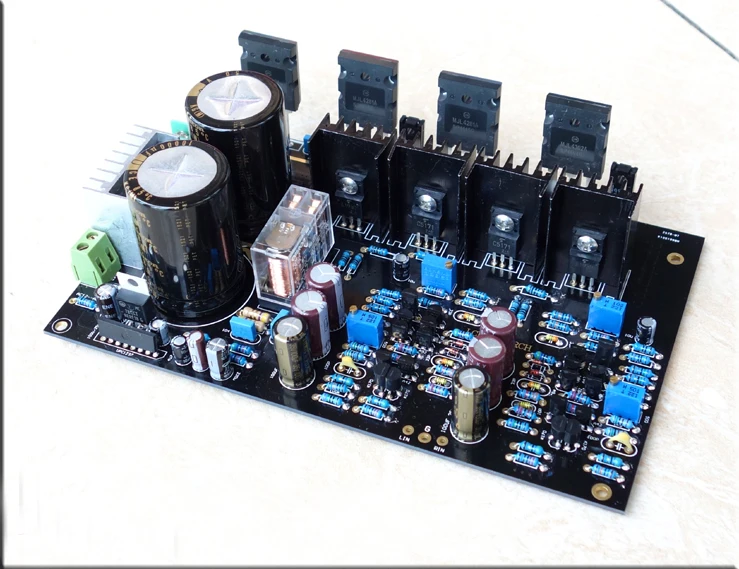

На уровень напряжения цепи ссылаются на Goldmund из Швейцарии. Уровень динамики очень хороший, и Секция чувствует себя сильной.   Выходная мощность намного лучше, чем интеграция, например, LM3886 nominal 68W является индикатором 4 Европы, TDA7293 также, для 8 Европы только около 50 Вт M7 усилитель может быть сделан 130 Вт 8 Европа (тест напряжения питания AC38V) мощность вождения не на уровне   Печатная плата двухсторонняя с золотым эффектом, а трубка разделена на известную Toshiba 2SK170 2SC5171 2SA1930, которая имеет очень хорошую линейность и используется для специальных аудиотрубок. Схема защиты-это Omron Японии. Отзывы о емкости, которые больше всего повлияли на время использования японского ELNA Brown God, и резисторы были медными стопами резисторов. Это стоит сбора и изготовления.   Комплект усилителя мощности M7, без трубки высокой мощности и основного фильтрующего конденсатора, материал основан на следующем списке материалов, силовая трубка может выбрать Toshiba 2SC5200.1943 или полный спектр на трубке.   Характеристики цепи: FET различно усиливает входную стадию трубки, подавляет температурный дрейф и значительно улучшает общий шум сигнала. С помощью нагрузки источника постоянного тока и линейной Кодовой схемы линейность усиления льстит, чем обычный усилитель, что помогает уменьшить Нелинейные искажения и расширить частотный диапазон. Схема защиты является безопасной и надежной выделенной интегральной схемой защиты динамика UPC1237 и соединяет регулятор 7812, вся работа более надежная   Эта структура использует много европейских и американских машин, таких как этап усиления напряжения Gao Wen JOB, схема характеризуется теплым и деликатным, низкочастотным контролем, аналитическая мощность имеет хорошую производительность, независимо от внешнего вида той же цены или производительности и ощущения слуха в аналогичных продуктах очень преимущество.   Ток заключительного этапа усиливается в двухэтапном режиме вывода Дарлингтона. В дополнение к очень низким искажениям, отличная покупка рамы также делает общую стабильность чрезвычайно отличной. Чехол для шумоподавления соединительного конденсатора и отзывы конденсатора, очень хороший температурный дрейф и управление контуром, так что весь контур постоянного тока, характеристики квадратной волны прибора очень хорошие   Этот источник питания платы, схема защиты (upc1237), интеграция схемы усилителя мощности, что делает проводку очень простой, после сварки платы, доступ к трансформатору может быть, потому что провод заземления был оптимизирован в PCB очень хорошо, начинающий или ветеран, Потому что больше не нужно иметь дело с землей, поэтому независимо от того, как проводка не существует шума. Только 4700 мкФ основной фильтр конденсатор с алюминиевой крышкой, используется в процессе отладки. Идеальное Соотношение сигнал-шум уже достигнуто. Средняя точка сужается в пределах 5 мВ, и плата очень компактна. Площадь 165x107мм, не стоит недооценить мощность одной трубки, основной 100 Вт не является проблемой.   Парные трубки используют Toshiba famous tube 2SK364 и MSP42, MSP92 (оба из Meisen origin), это ключ к хорошему звуку, покупка монтажной стойки может быть замечена только для сопряжения с одним и тем же полюсом, поэтому стоимость относительно низкая, стоимость очень высока   Диапазон использования напряжения: Основное напряжение AC24V к AC36V Произвольный выбор. ** Серия одиночных напряжений переменного тока от 12 В до 18 в используются для защиты цепи   Отладка очень проста, рекомендуется сначала отлаживать начальную нитку ламп на светильник или ниже 30 Вт, чтобы не вставлять неправильные детали, вызывают проблемы, отладку нужно только настроить среднюю точку до 0 мВ (плата регулировки LW1, LW2), а затем отрегулировать 0. 2 5 Вт сопротивление падение составляет 10 мВ --- 20 мВ (1 к отделка) Вы можете использовать на King MJL4281 MJL4302, движущая сила, уровень, позиционирование, далеко не успешен Самый большой диаметр установки конденсатора 35 мм может быть использован с различными конденсаторами фильтра большого размера. Я предпочитаю кг конденсаторов, полный и тонкий Omron Japan сотрудничает с UPC1237 для защиты интеграции, позволяя рогу работать более безопасно
