Без оператора, пожалуйста, не покупайте, спасибо за сотрудничество.

1. Характеристики модуля:

1, модуль AD9910 построен старшими инженерами, внешний вид печатной платы красивый, расположение и дизайн разумные, материал изысканный, nanoscale стремление к деталям.

2, модуль AD9910 полностью контролируется IO, подходит для клиентов с полными функциями и используется для двух разработок..

3. Характеристики AD9910; основные функции:A, автоматическая линейная частота/фаза/Амплитудная функция сканирования, B, 8 видов частоты, фазовый и амплитудный режим модуляции, C и одночастотный режим, поддерживающая частота, фаза и амплитуда регулируемые.

4. Демонстрационная программа, основанная на STM32, может быстро завершить простое управление AD9910, например, частотой, амплитудой и фазовым контролем. Простое управление IO, очень легко трансплантировать на любой чип управления;

5. В модуле используется интерфейс USB, который может быть напрямую поставлен через USB и удобен в использовании.

6. Функция чипа AD9910:

A, 1 GSPS внутренняя частота часов (до 400 МГц аналоговый выход), двухканальный дифференциальный сигнал выход;

B, 14 бит, амплитуда 16384 прекрасно регулируется;

C, 32 bit аккумуляторная батарея, разрешением частоты 0,23 Гц;

D, 16 бит фазы, фазы разрешение 0,0055 градусов;

E, независимый Программируемый выходной ток DAC;

F и AD9910 применяют передовые патентные технологии DDS, что значительно снижает энергопотребление.

I, отличная динамическая Производительность:> 80 дБ узкий диапазон SFDR;

J, Фазовый шум: ≤-125 дбк/Гц @ 1 кГц смещение (переноска 400 МГц);

K, 8 видов частоты, фазы и амплитудного сдвига;

L, автоматическая линейная или произвольная частота/фаза/Амплитудная функция сканирования;

M, высокоскоростной параллельный порт ввода данных может осуществлять прямую модуляцию частоты, фазы, амплитуды или полюса.

N и AD9910 интегрированы с статическое ОЗУ, который может поддерживать множество комбинаций частоты, фазы и/или амплитуда модуляции.

О,Фильтр низких частот с выходным концом с частотой 400 МГц;

Для получения дополнительных функций чипа посмотрите таблицу данных AD9910.

ДваИзмеренная Форма волны модуля:

50 Гц чистая Синусоидальная волна

1 м Синусоидальная волна

50 м Синусоидальная волна

100 м Синусоидальная волна

200 м Синусоидальная волна

300 м Синусоидальная волна

400 м Синусоидальная волна

Три. Применение модулей:

1. Частотный синтез подвижного локального осциллятора (LO)

2. Программируемый генератор часов

3. FM источник для радарной и сканирующей системы

4. Испытательное и измерительное оборудование

5, драйвер acoustooptic устройства

6, модулятор поляризяции

7. Быстрая скачка частоты

8, AD9910ЧипУчебы;

Четыре. Модуль датчика топлива внешней антенны GSM GPS рабочие параметры:

1. Как плата разработки, так и модуль AD9910 являются источником питания 5 В, который может питаться непосредственно через USB (блок питания 5 В) или плата разработки и независимый блок питания 5 В с модулем AD9910.Если рабочая частота высокая или долгосрочная, рекомендуется использовать следующий метод электропитания);

2. Выходная частота 0--400m,Разрешение0,23 Гц или выше;

3, выходная Амплитуда 0-1VPP (1 м высокая устойчивость), амплитуда будет уменьшаться с частотой, а разрешение амплитуды составляет 16384.

4. Разрешение фазы: 0,0055 градусов.

Пять.

1, AD9910 модуль 1 блок

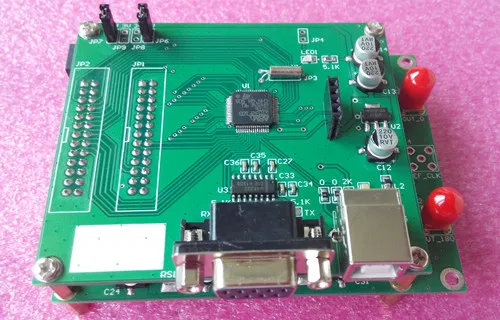

2. Совет по функциональной оценке 1

3, USB line one

4, схема AD9910 (PDF), схема разработки STM32F103 (PDF);

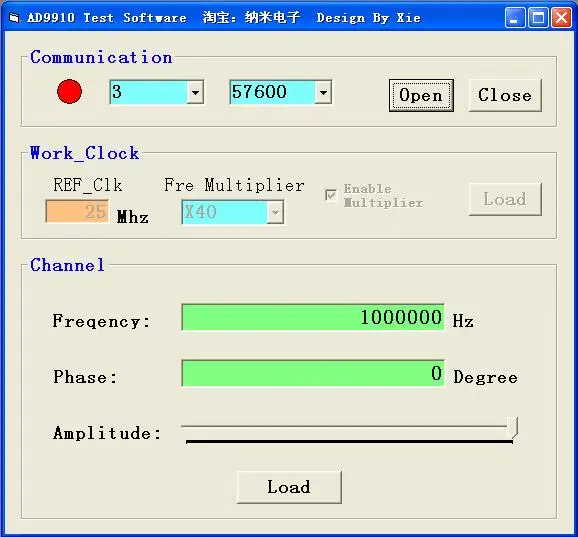

5, предоставляем STM32 на основе демонстрационной программы и программного обеспечения управления ПК, которые могут быстро завершить простое управление AD9910.Такие как частота, амплитуда, фазовый контроль;

Если вам нужен эмулятор STM32F103 и тестовая линия, пожалуйста, свяжитесь со службой поддержки клиентов, чтобы купить.
