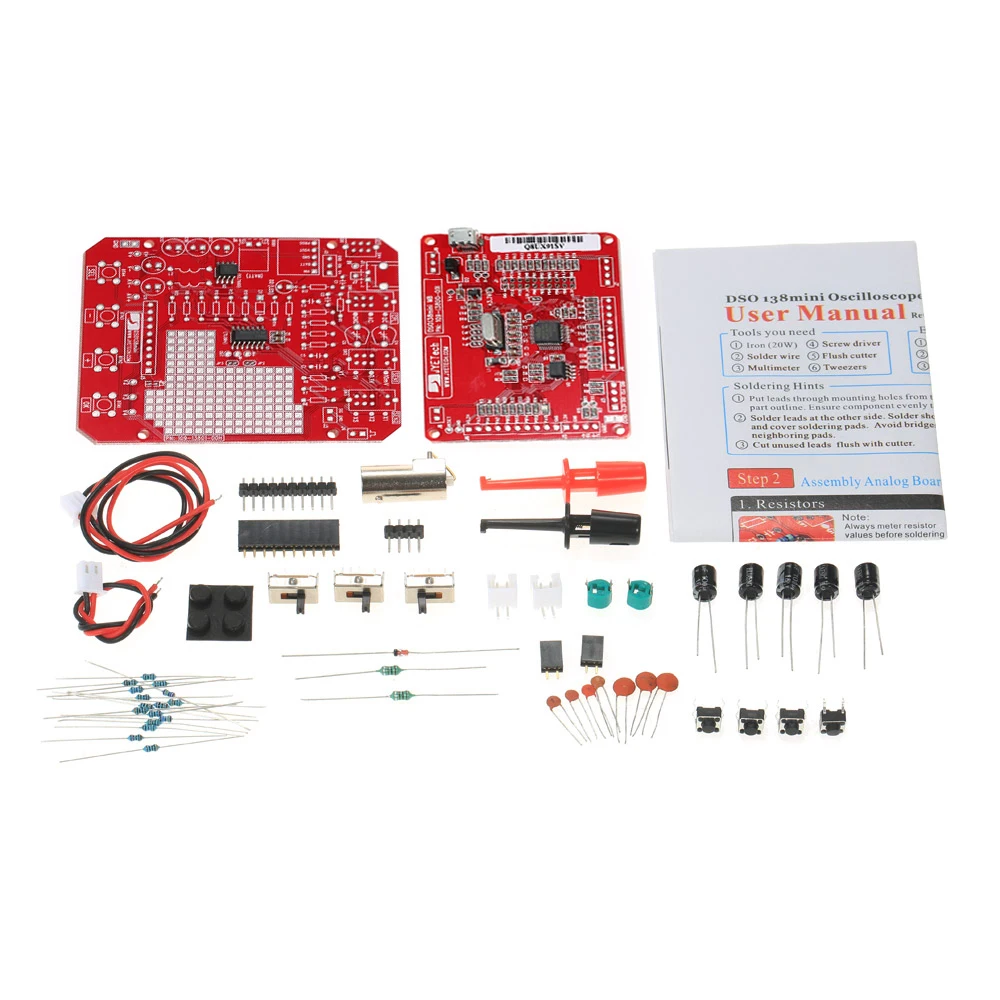

Цифровой мини осциллограф JYE Tech DSO138 набор сделай сам детали SMD предварительно

Цифровой мини осциллограф JYE Tech DSO138 набор сделай сам детали SMD предварительно

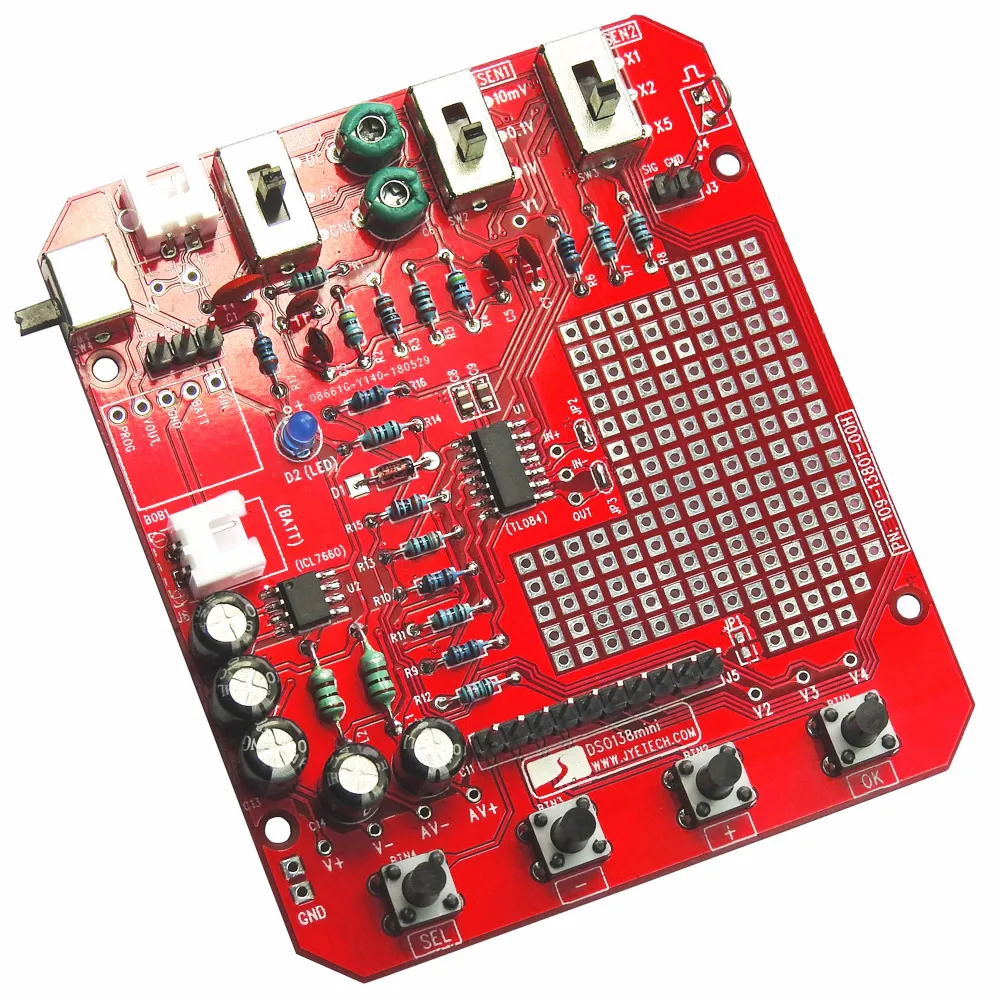

DSO138mini имеет такую же производительность, как и DSO138, но имеет значительные улучшения в источнике питания и механической конструкции. В отличие от DSO138, его источник питания был значительно упрощен с гораздо меньшим количеством компонентов. DSO138mini делает MCU и LCD оставаться в одном PCB, чтобы избежать проблемных соединений штыревого разъема, которые были использованы в DSO138. Это не только повышает надежность продукта, но и позволяет основной плате стать гибким контроллером общего назначения. Общий размер DSO138mini составляет всего 2/3 DSO138, поэтому он гораздо больше подходит для ручной работы.

Особенности:

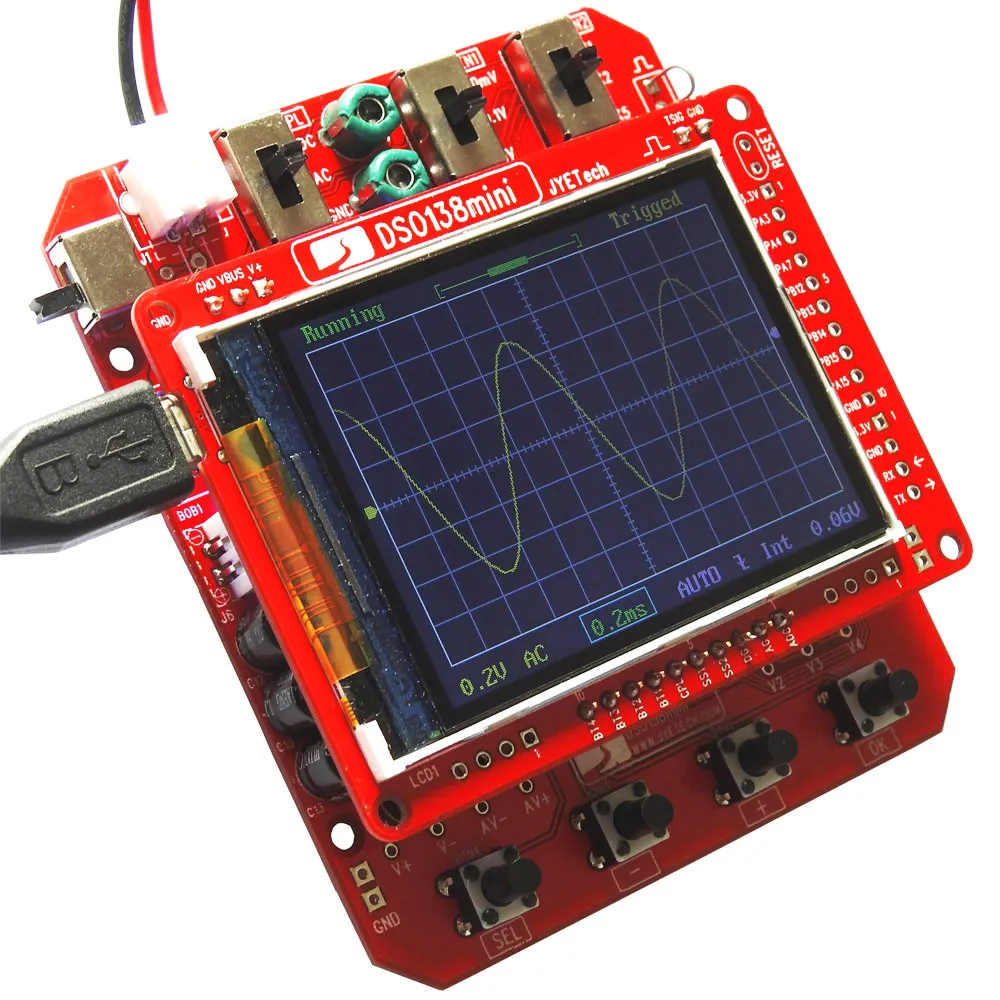

2,4-дюймовый цветной TFT ЖК-дисплей с 320*240 Разрешение отображает параметры четко.
Сделайте MCU и LCD оставаться в одном PCB, чтобы избежать проблемных соединений штыревого разъема.
Общий размер DSO138mini составляет всего 2/3 DSO138, поэтому он гораздо больше подходит для ручной работы.
Улучшениям в источника питания и механической структуры, он может работать от USB или одной и той же клетки 3,7 в литий-ионный аккумулятор.
Может быть подключен к компьютеру для передачи данных.
DSO138mini также улучшил прошивку.
Его триггер может работать надежно под 10us и 20us настройки timebase.
С автоматическим/нормальным/одиночным триггером, легко захватывает форму волны момента.
Доступный триггер подъема или падения края.
Наблюдательная предыдущая форма сигнала триггера (отрицательная задержка).
Может замораживать в любое время дисплей формы волны (функция удержания).
Функция хранения сигнала: не потеряет форму сигнала после выключения питания.
Обнаружение короткого замыкания и открытого замыкания: может помочь пользователю узнать ошибку пайки.
Функция распознавания контроллера TFT.

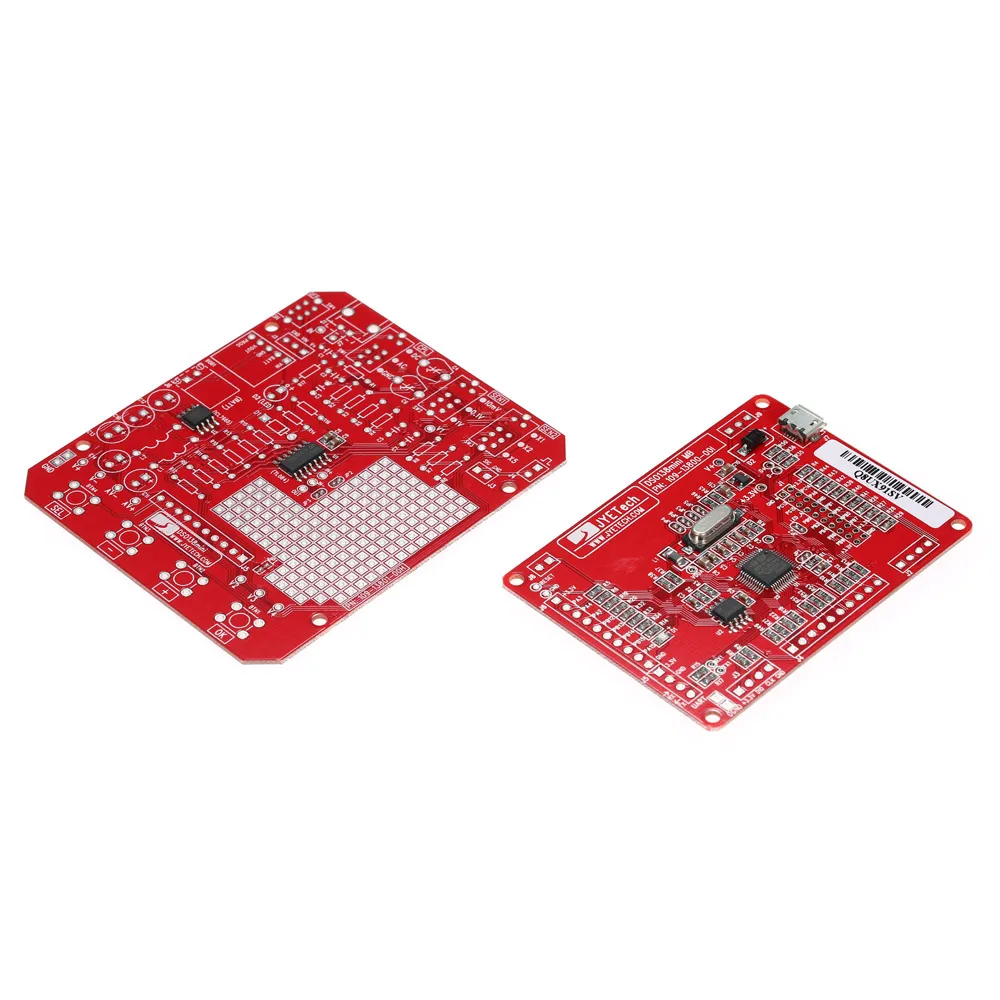

Все части SMD были паяны, и MCU был запрограммирован.

Примечание:

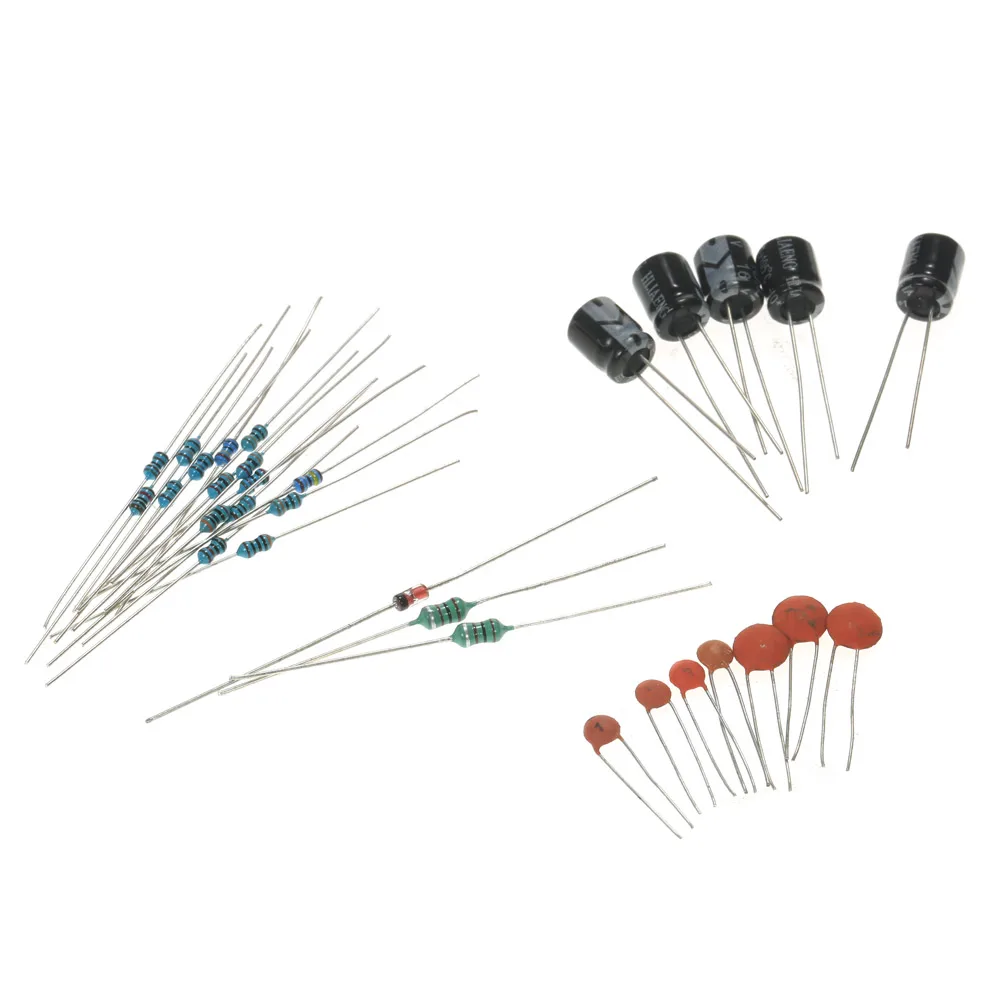

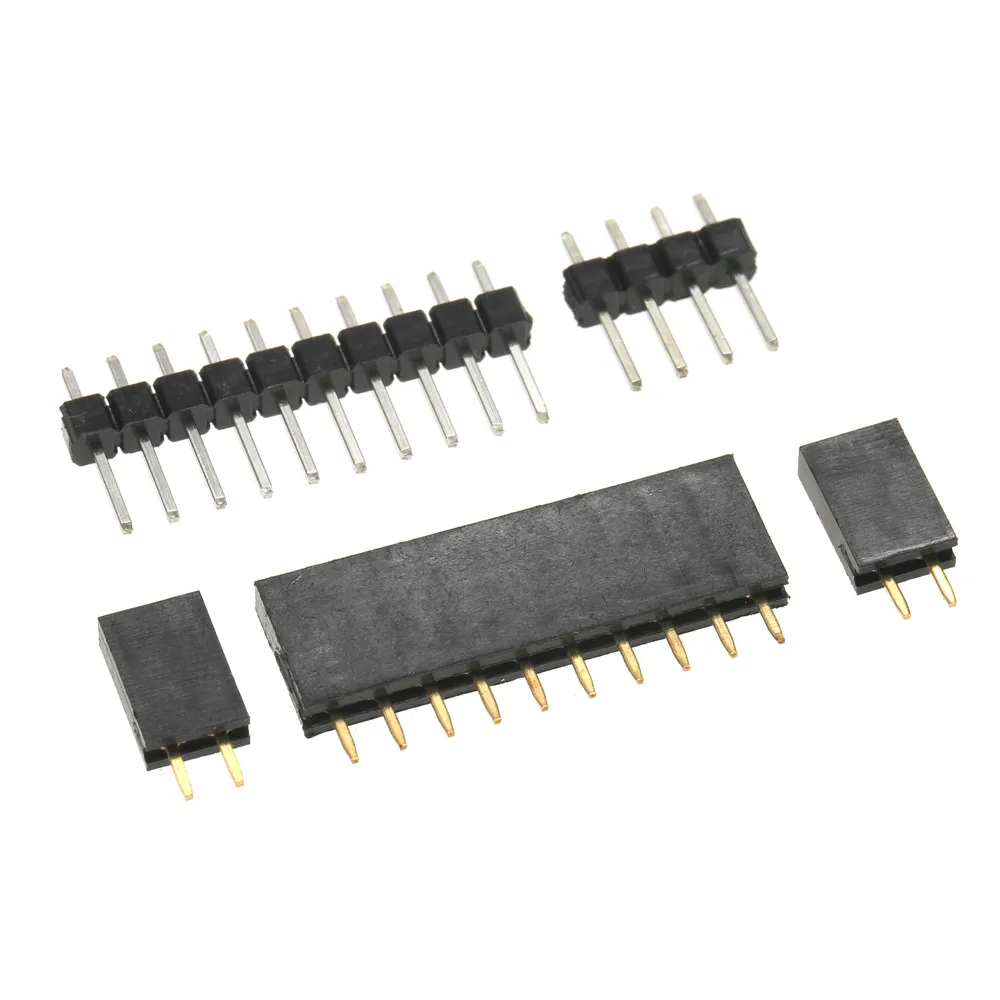

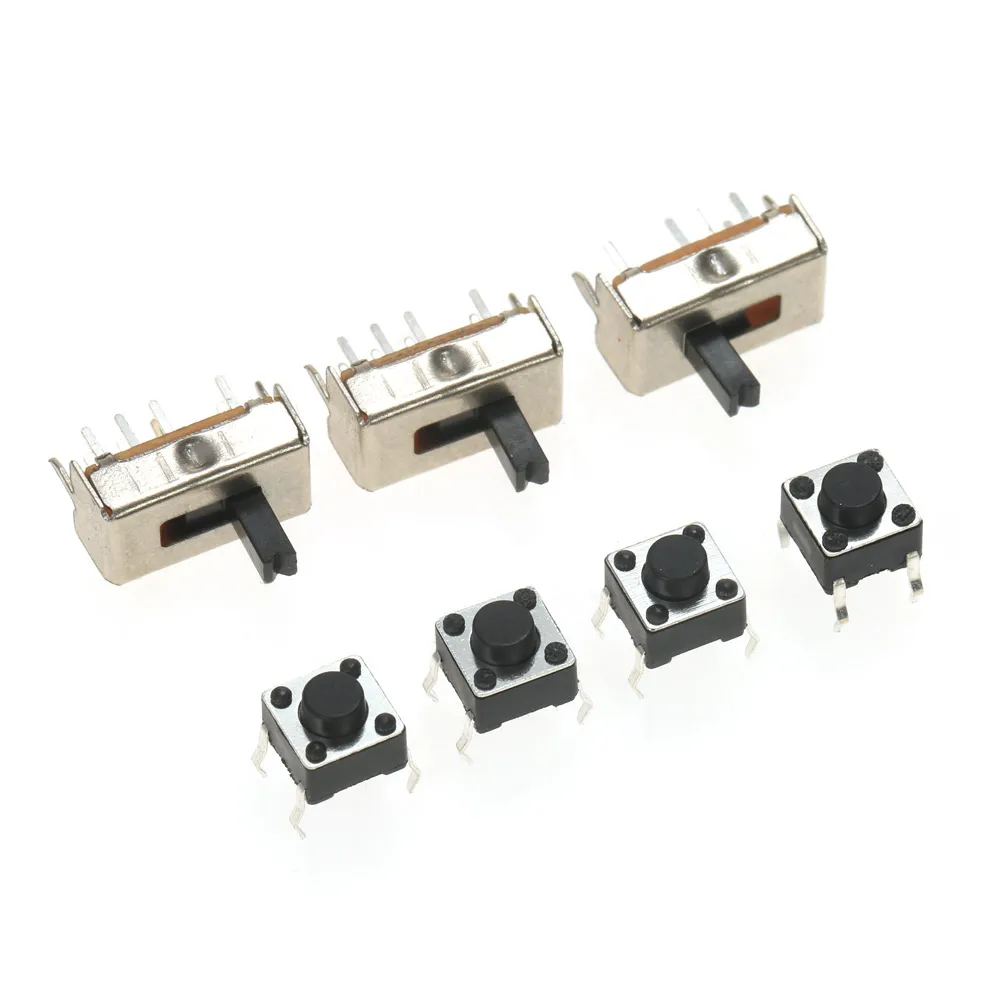

Детали SMD в этом наборе DIY были паяны, вам просто нужно припаять другие детали самостоятельно.

Технические характеристики:
Количество каналов: 1
Аналоговая полоса пропускания: 0-200 кГц
Диапазон чувствительности: 10 мВ/див-5 В/Див
Ошибка чувствительности: <5%
Максимальное входное напряжение: 50Vpk (1X зонд)
Входное сопротивление: 1 м Ом/20 пФ
Разрешение: 12 бит
Длина записи: 1024 точек
Режимы соединения: DC / AC / GND
Максимальная частота дискретизации в реальном времени: 1MSA/s
Диапазон временной базы: 10us/Div - 500s/Div
Режимы запуска: автоматический, нормальный и одиночный
Положение триггера: Центр буфера
Дисплей: 2,4 "Цвет на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей с 320*240 Разрешение
Поставка Напряжение: DC 3,5 V - 5V
Потребление тока: ~ 120 мА @ 5 В

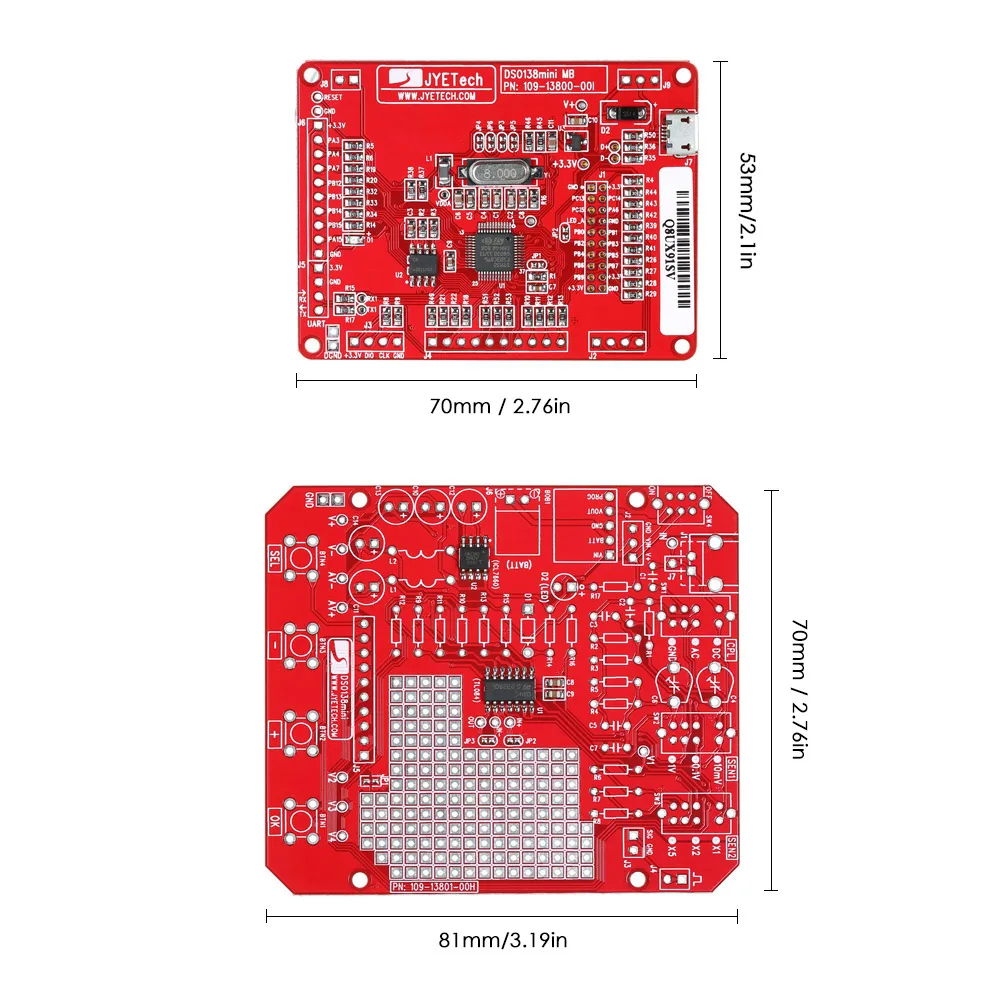

Размер основной платы: 70*53 мм/2,75*2,1 дюйма

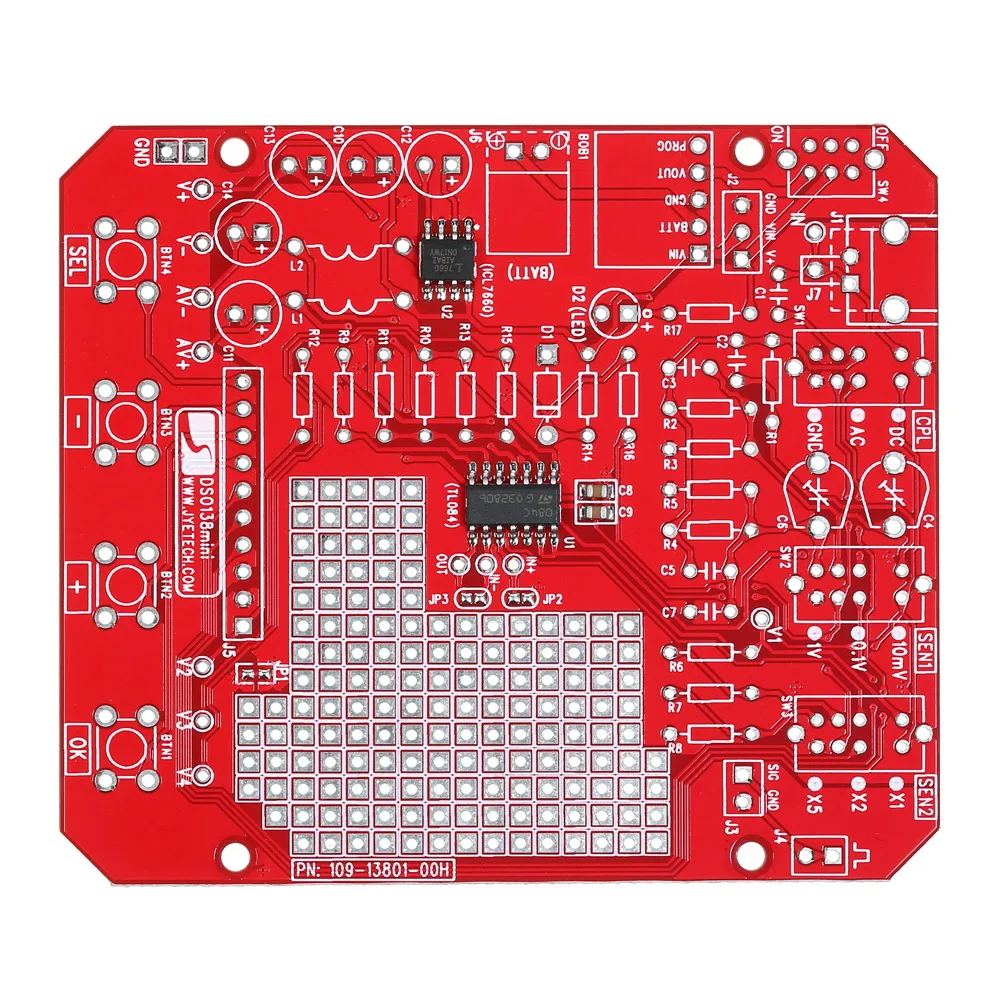

Аналоговой платы Размеры: 80*70 мм/3,15 * 2.75in
Посылка Размеры: 11*9*2,3 см/4,33*3,54 * 0.9in
Вес посылка: 89 г/3,14 унций

Посылка список:
1 * DSO138mini DIY Kit
1 * Руководство пользователя (на английском языке)
