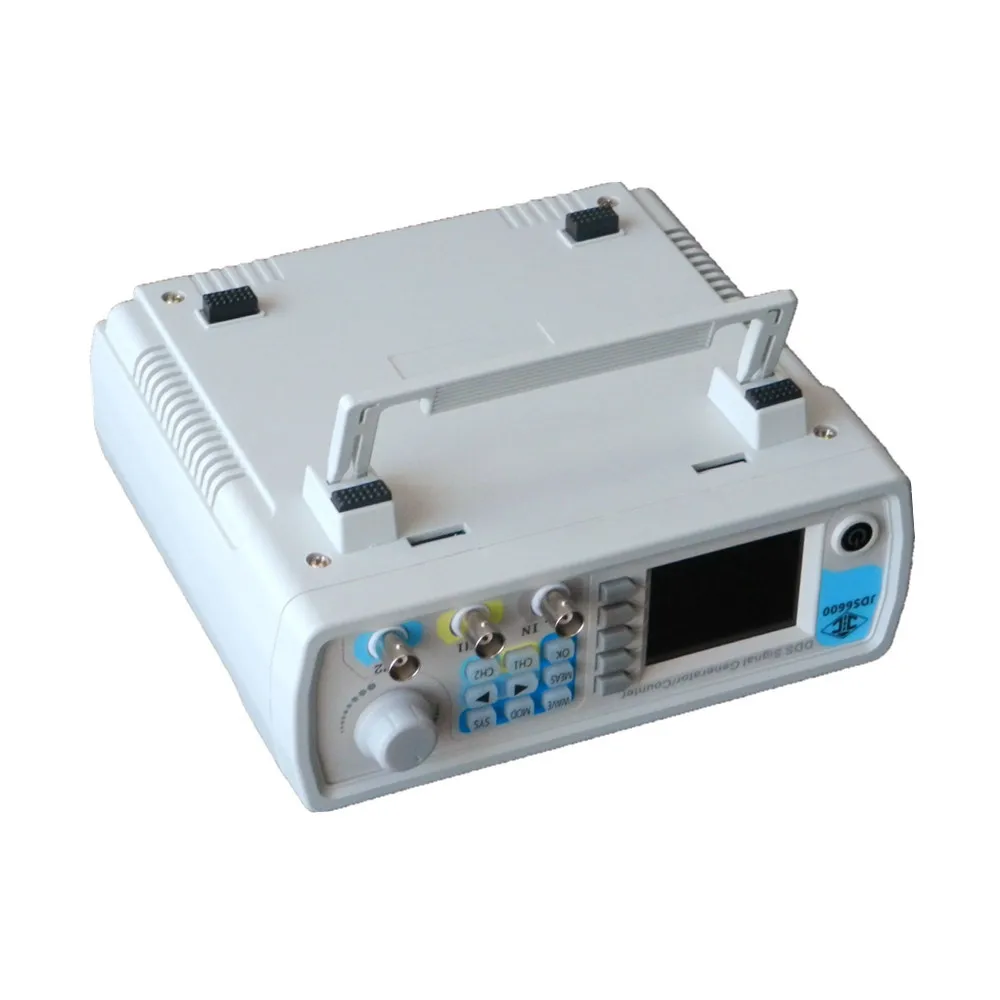

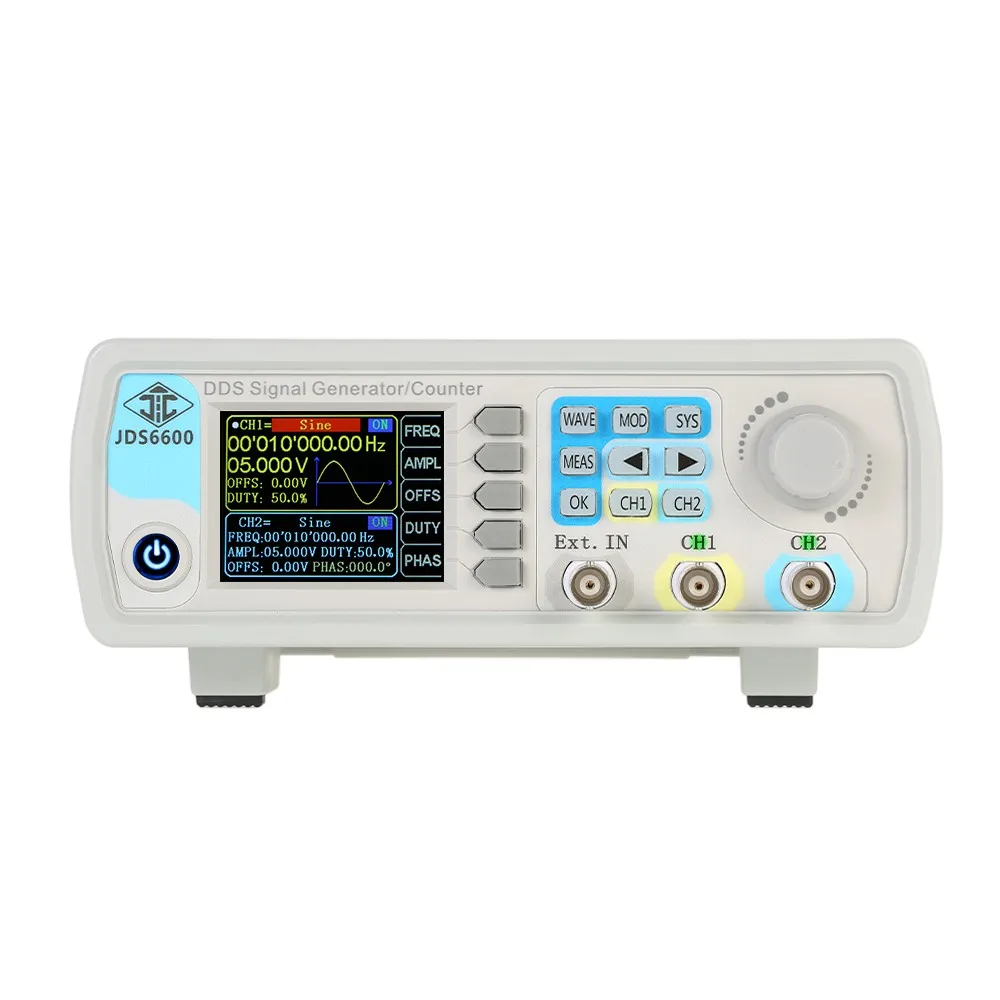

Генератор сигналов JDS6600 DDS 15 60 МГц двухканальный цифровой генератор с ЧПУ функция
История изменения цены
*Текущая стоимость 5 358,73 - 7 766,27 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-22-2026 | 6376.31 руб. | 6695.69 руб. | 6535.5 руб. |
| Feb-22-2026 | 6322.8 руб. | 6638.10 руб. | 6480 руб. |
| Jan-22-2026 | 5304.65 руб. | 5569.8 руб. | 5436.5 руб. |
| Dec-22-2025 | 6215.52 руб. | 6526.75 руб. | 6370.5 руб. |
| Nov-22-2025 | 5412.33 руб. | 5683.27 руб. | 5547.5 руб. |
| Oct-22-2025 | 6108.2 руб. | 6413.13 руб. | 6260.5 руб. |
| Sep-22-2025 | 6055.89 руб. | 6358.96 руб. | 6206.5 руб. |
| Aug-22-2025 | 6001.29 руб. | 6301.51 руб. | 6151 руб. |
| Jul-22-2025 | 5947.15 руб. | 6244.27 руб. | 6095.5 руб. |
Описание товара

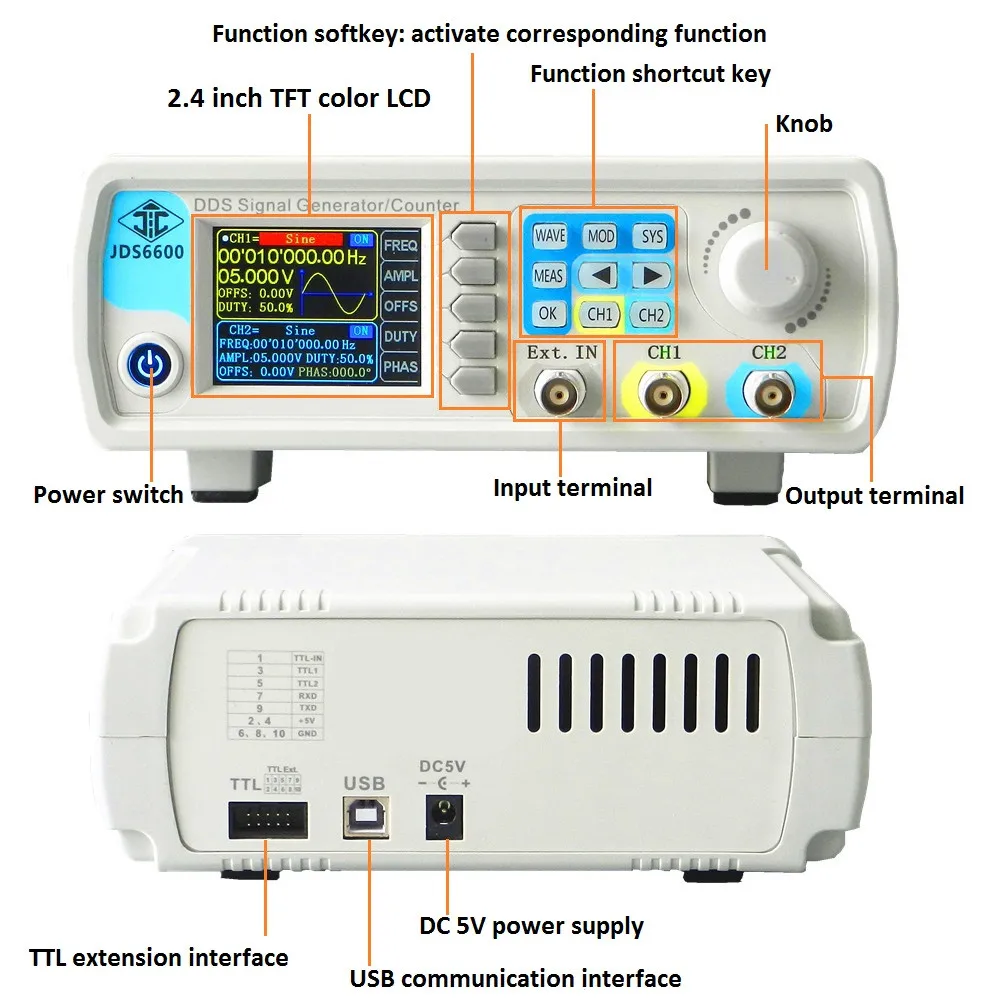

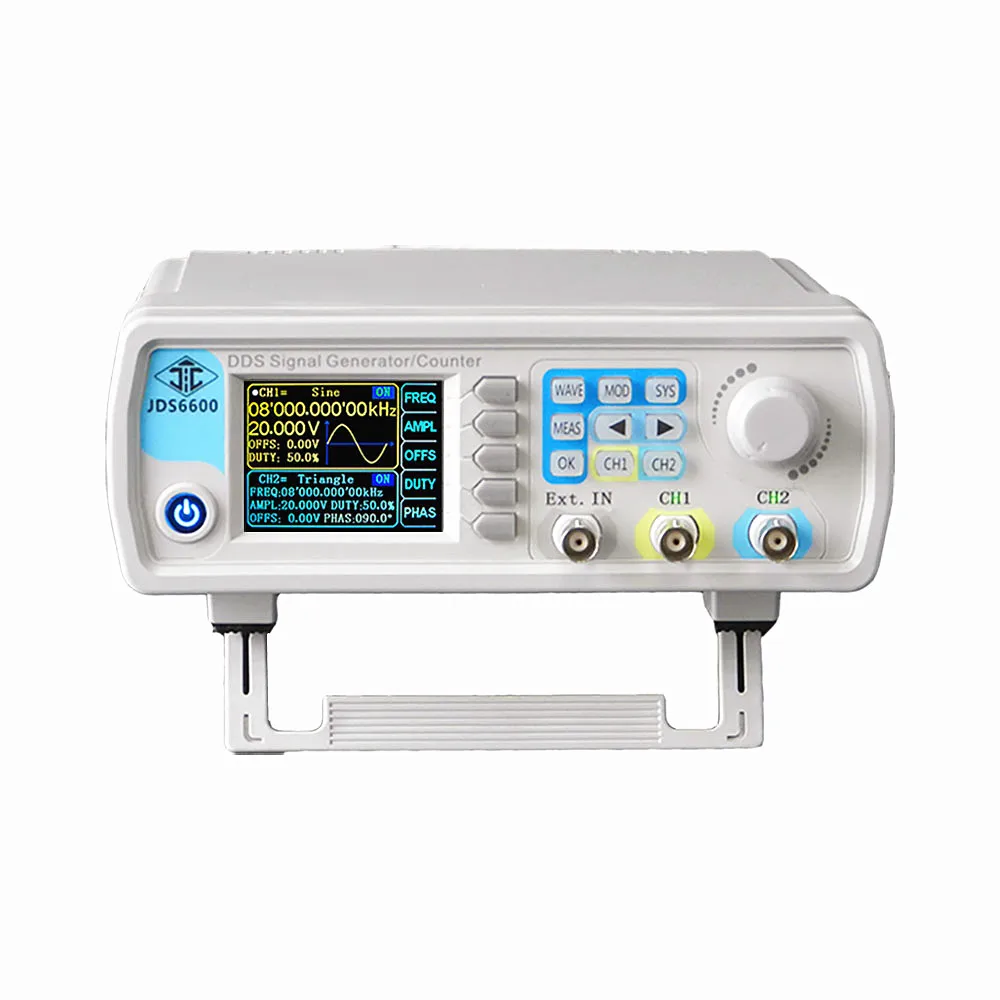

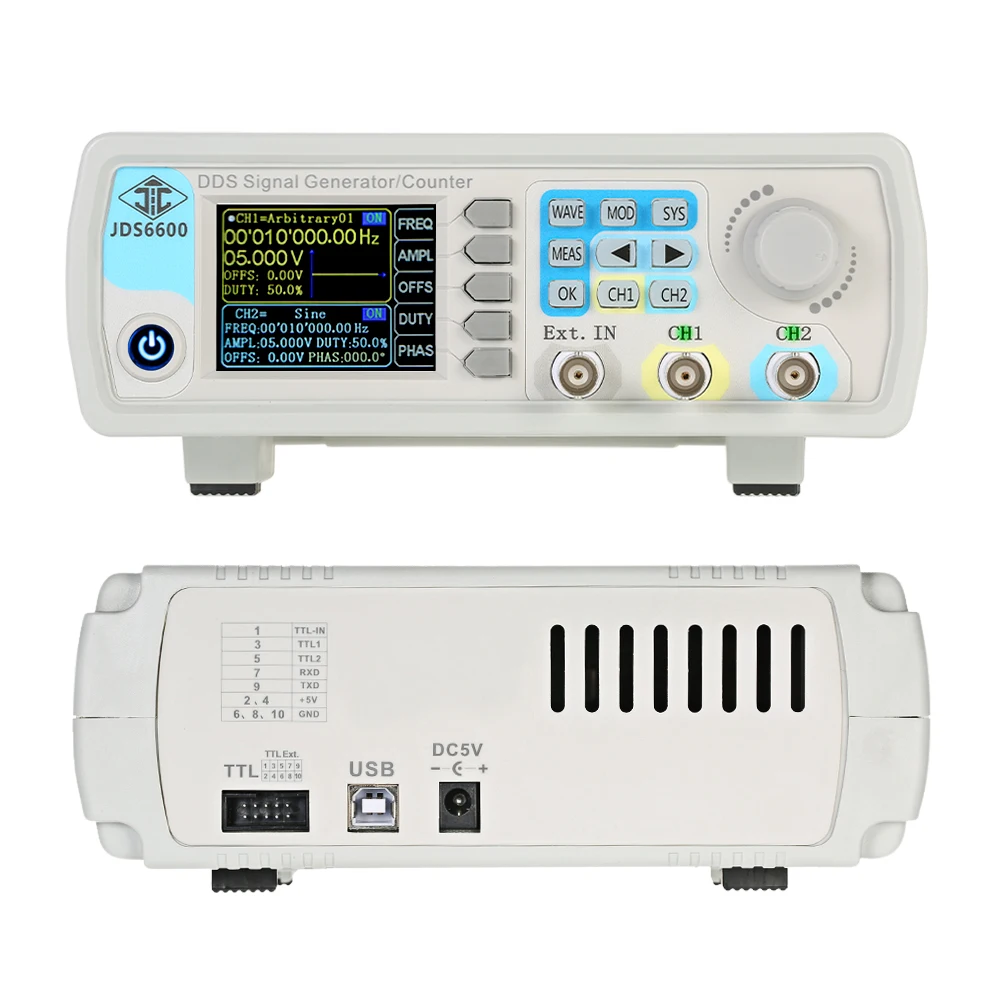

Генератор сигналов с ЧПУ JDS6600 DDS, 15-60 МГц, двухканальный цифровой контроль, функция произвольной волны, импульсный источник, Частотный измеритель
Особенности:
1Принять 320*240 2,4 "TFT цветной ЖК-дисплей дисплей, одновременное отображение параметров CH1 и CH2, возможность воспроизведения сигналов.
2Используйте мягкие силиконовые клавиши, а не традиционные пластыри, высокая чувствительность и удобство работы.
3Используйте технологию прямого цифрового синтеза DDS, чтобы генерировать точный, стабильный и низкий выходной сигнал искажений.
4Максимальная выходная частота (Синусоидальная волна) до 15 МГц/30 МГц/40 МГц/50 МГц/60 МГц (опционально), частота дискретизации 266MSa/s и вертикальное разрешение 14 бит.
5Полностью независимые двухканальный выход, синхронизация работы и регулируемая фаза.
6Отличное улучшение производительности квадратных волн, диапазон квадратных частот до 15mhzwith без искажений.
760 групп функций хранения произвольных волн, глубина памяти каждой группы составляет 2048*14 бит.
8Высокочастотная точность и разрешение: точность частоты до 10 ^(-6), общее разрешение частоты составляет 0,01 Гц.
9Разрешение высокой амплитуды: Минимальная амплитуда может достигать 1 мВ, амплитудный диапазон-0Vpp ~ 20Vpp.
10、 Показателями рабочего цикла каждого канала может быть отрегулировано independently0.1 %-99.9%, регулировочный разрешение 0.1%.
11Импульсная ширина и время импульсного цикла точно регулируемые, регулировка диапазона 30 ns-4000s
12、 Функции сканирования: Линейная развертка и логарифмической развертки; 0,1 s-999,9 s Время развертки; sorward назад и туда и обратно развертки направлениях.
13С функцией всплеска импульсов, позволяет блоку выпускать 1 ~ 1048575 произвольных импульсов.
14Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.
15、-9,99 V ~ 9,99 V DC офсетная печать, офсетная печать Разрешение: 0,01 V.
16С функцией вывода цифрового сигнала, КМОП-выход 0 ~ 10 в
17Функция хранения: можно хранить 100 групп параметров, устанавливаемых пользователем, и извлекать в любое время.
18Функция работы счетчика: с режимами соединения постоянного и переменного тока.

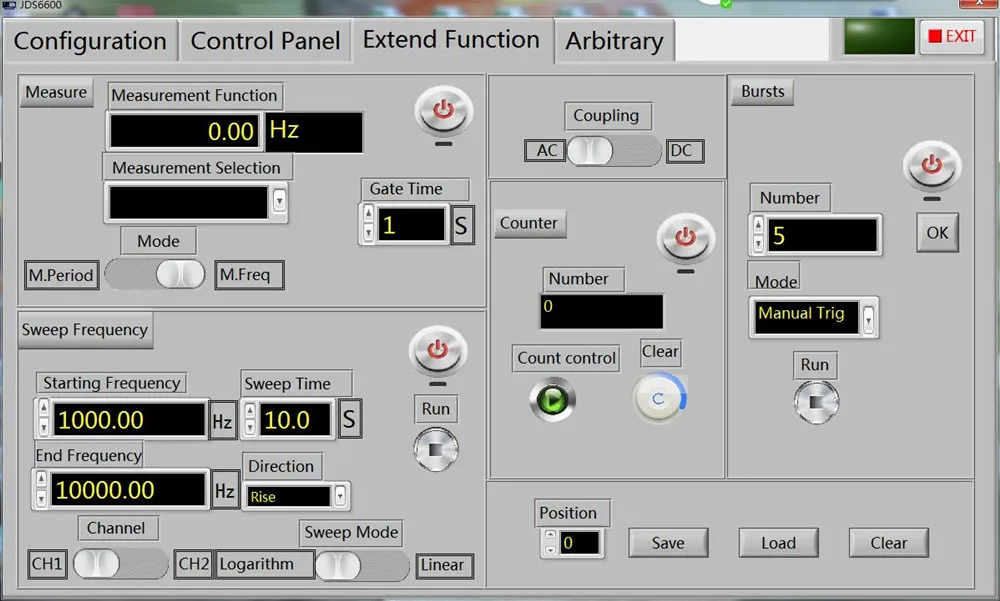

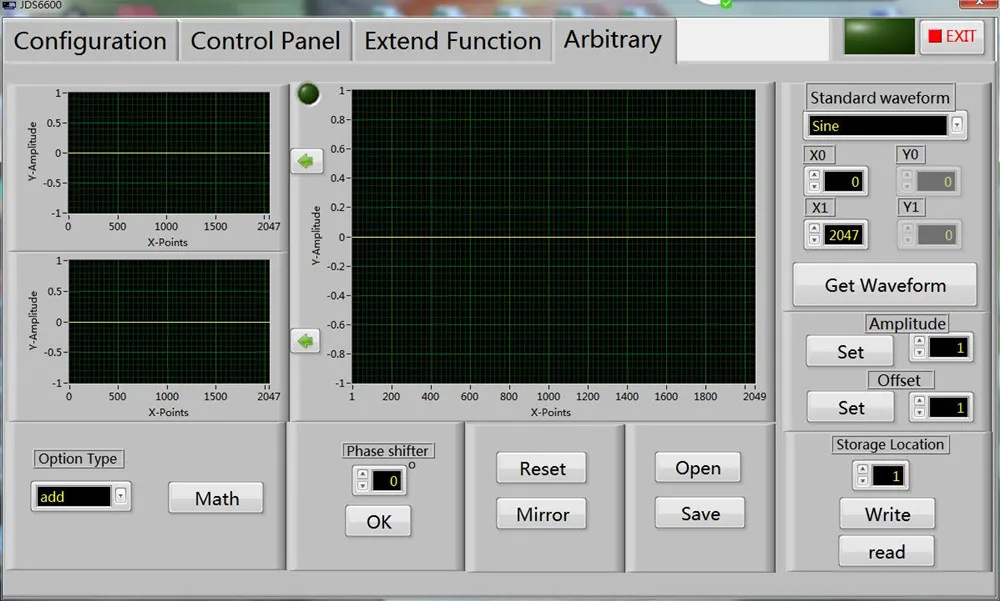

19Функция редактирования произвольных волн: пользователь может изменить произвольные волны на ПК, а затем загружать ток с инструмента.

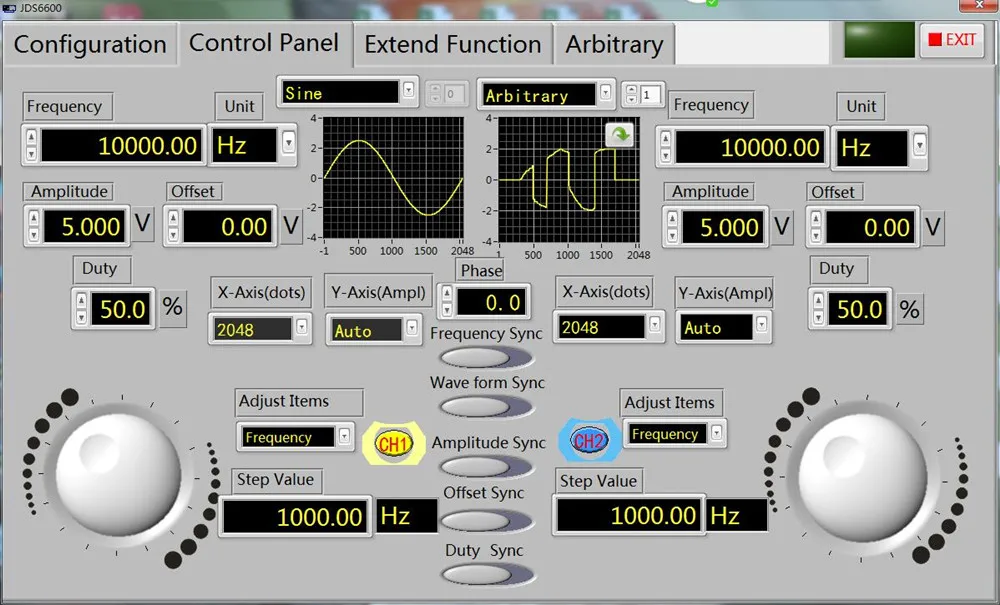

20、 Связь Функция: ПК может использоваться для управления прибором.
21С защитой от короткого замыкания на выходе: выход всех сигналов может работать 60 сек при нагрузке в условиях короткого замыкания.
| Частотная характеристика |
|||||||||||||
|
|
JDS6600-15M |
JDS6600-30M |
JDS6600-40M |
JDS6600-50M |
JDS6600-60M |
||||||||
| Синус Частотный диапазон |
0 ~ 15 МГц |
0 ~ 30 МГц |
0 ~ 40 МГц |
0 ~ 50 МГц |
0 ~ 60 МГц |
||||||||
| Квадратный Частотный диапазон |
0 ~ 15 МГц |
0 ~ 15 МГц |
0 ~ 15 МГц |
0 ~ 15 МГц |
0 ~ 15 МГц |
||||||||
| Треугольники Частотный диапазон |
|||||||||||||
| Импульсный Частотный диапазон |
0 ~ 6 MГц |
0 ~ 6 MГц |
0 ~ 6 MГц |
0 ~ 6 MГц |
0 ~ 6 MГц |
||||||||
| TTL цифровой Диапазон частот |
|||||||||||||
| Частотный диапазон произвольных волн |
|||||||||||||
| Квадратный времени нарастания импульсов |
≤ 25nS |
≤ 20nS |
≤ 15nS |
≤ 15nS |
≤ 15nS |
||||||||
| Диапазон регулировки ширины импульса |
150nS-4000S |
60nS-4000S |
40nS-4000S |
30nS-4000S |
30nS-4000S |
||||||||
| Мининум разрешением частоты |
0,01 & micro; Гц (0,00000001 Гц) |
||||||||||||
| Точность частоты |
± 20ppm |
||||||||||||
| Стабильность частоты |
± 1 ч./3 ч |
||||||||||||
| Сигналов характеристика |
|||||||||||||
| Сигналов |
Синусоидальный, квадратный, треугольный, импульсный (коррекция рабочего цикла, регулируемая ширина импульса и время цикла), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-лестница, Neg-лестница, уровень шума, экстенентный рост, экстенентное падение, тонус, Cinkpulse, Lorentz Pulse и 60 типов пользовательских сигналов. |
||||||||||||
| Сигналов в вертикальном направлении |
14 бит |
||||||||||||
| Сигналов частота дискретизации |
266MSa/s |
||||||||||||
| Сигналов длина |
2048 точек |
||||||||||||
| Синуса |
Гармоническое подавление |
③ 45 дбк (<1 МГц); ③ 40 дбк (1 МГц ~ 20 МГц) |
|||||||||||
| Суммарный коэффициент гармонических искажений |
<0.8%(20 Гц ~ 20 кГц, 0 дБм) |
||||||||||||
| Квадратная и импульсная |
Overshoot (квадрат) |
≤ 5% |
|||||||||||
| Диапазон рабочего цикла (импульсный) |
0.1% ~ 99.9% |
||||||||||||
| Пандус волна |
Линейность |
≥ 98% (0,01 Гц ~ 10 кГц) |
|||||||||||
| Выход характеристики |
|||||||||||||
| Диапазон амплитуды |
Frequency≤ 10 МГц |
10 МГц <частота вращения ≤ 30 МГц |
Частота> 30 МГц |
||||||||||
| 0Vpp ~ 20Vpp |
0Vpp ~ 10Vpp |
0Vpp ~ 5Vpp |
|||||||||||
| Разрешение амплитуды |
1mV |
||||||||||||
| Амплитуда стабильности |
± 0.5%/5 ч |
||||||||||||
| Амплитудно-это действительно плоский экран |
± 5%(<10 МГц); ± 10%(>10 МГц) |
||||||||||||
| Сигналов Выход |
|||||||||||||
| Выход сопротивление |
50Ω ± 10% (обычная) |
||||||||||||
| Защита |
Короткое замыкание 60S не будет повреждено |
||||||||||||
| DC офсетная печать |
|||||||||||||
| Офсетная печать диапазон регулировки |
Выходная амплитуда> 4 в |
0,4 V <Выход amplitude≤ 4V |
0 <Выход amplitude≤ 0,4 V |
||||||||||
| -9,99 V ~ 9,99 V |
-2,5 V ~ 2,5 V |
-0,25 V ~ 0,25 V |
|||||||||||
| Офсетная печать Разрешение |
0,01 V |
||||||||||||
| Фазы характеристика |
|||||||||||||
| Фазы диапазон регулировки |
0 ~ 359.9o |
||||||||||||
| Фазы разрешение |
0.1o |
||||||||||||
| TTL/COMS выход |
|||||||||||||
| Низкий уровень |
<0,3 V |
||||||||||||
| Высокий уровень |
1 В ~ 10 в |
||||||||||||
| Уровень поднимается/осеннее время |
≤ 20ns |
||||||||||||
| Измерение наружных размеров Функция |
|||||||||||||
| Частотомер функция |
Диапазон измерения частоты |
1 Гц ~ 100 МГц |
|||||||||||
| Точность измерения |
Ворота, тщательно отрегулированные between0,01s ~ 10s |
||||||||||||
| Функции счетчика |
Подсчет область |
0-4294967295 |
|||||||||||
| В сочетании режим |
2 режима соединения, постоянный и переменный ток |
||||||||||||
| Подсчитывая режим |
Руководство по эксплуатации |
||||||||||||
| Диапазон входного сигнала напряжения |
2Vpp ~ 20Vpp |
||||||||||||
| Длительность импульса: измерение |
0,01 США (разрешение), 20 сек (максимальное время измерения) |
||||||||||||
| Период измерения |
0,01 США (разрешение), 20 сек (максимальное время измерения) |
||||||||||||
| Развертки Функция |
|||||||||||||
| Развертки канала |
CH1 или CH2 |
||||||||||||
| Тип развертки |
Линейная подметка, бревен |
||||||||||||
| Время развертки |
0,1 s ~ 999,9 s |
||||||||||||
| Диапазон настройки |
Произвольно устанавливается между точкой запуска и точкой остановки |
||||||||||||
| Развертки направление |
Вперед, назад и круглый ход |
||||||||||||
| Общие технические параметры |
|||||||||||||
| Дисплей |
Дисплей типа |
2,4 дюймов TFT цветной ЖК-дисплей |
|||||||||||
| Хранение и загрузка |
Количество |
100 групп |
|||||||||||
| Расположение |
От 00 до 99 (извлечение данных о месте по умолчанию, в состоянии boost) |
||||||||||||
| Произвольная волна |
Кол-во |
От 1 до 60, всего 60 групп (по умолчанию, 15 групп) |
|||||||||||
| Интерфейс |
Интерфейс режим |
USB к последовательному интерфейсу |
|||||||||||
| Расширения интерфейса- |
Существует последовательный интерфейс режима уровня TTL, который будет удобен для вторичной разработки. |
||||||||||||
| Связь скорости |
Утвердить стандарт 115200bps |
||||||||||||
| Протокол передачи данных |
Используйте режим command-line, откройте протокол |
||||||||||||
| Мощность питания |
Напряжение диапазон |
DC5V ± 0,5 V |
|||||||||||
| Производственный процесс |
Технология поверхностного монтажа, интегральная схема больших размеров, высокая надежность, длительный срок службы |
||||||||||||
| Предупреждение тон |
Пользователь может установить Режим ВКЛ или ВЫКЛ. |
||||||||||||
| Эксплуатационных характеристик |
Полная кнопка работы, ручка непрерывной регулировки |
||||||||||||
| Условия окружающей среды |
Температура: 0 ~ 40OC Влажность:<80% |
||||||||||||
| Вес |
990 г |
||||||||||||
| Размеры |
24x21x9,5 см |
||||||||||||
