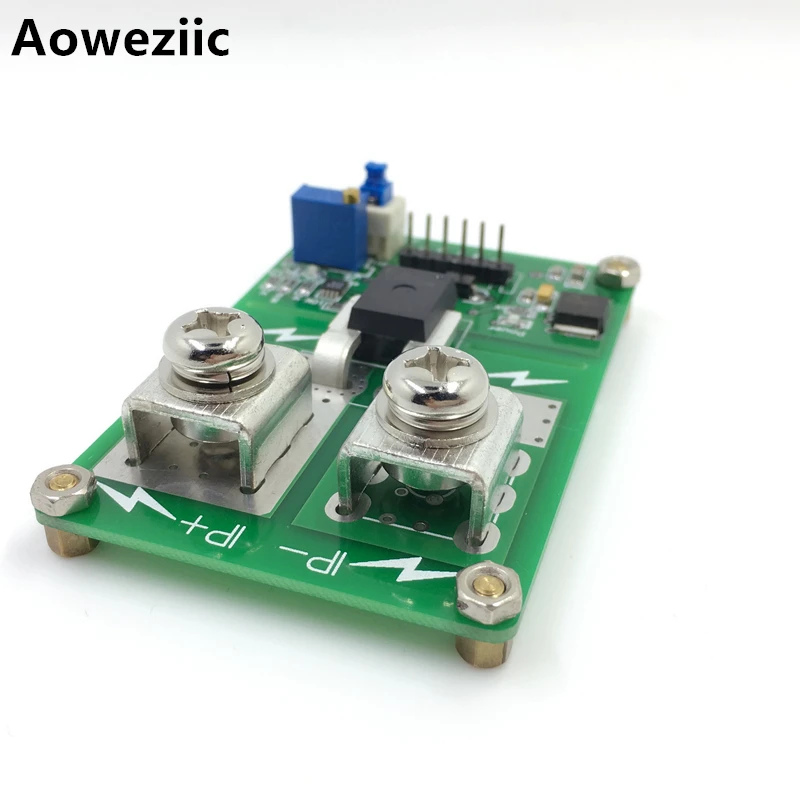

ACS758LCB-050B модуль защиты от перегрузки по току переменного/постоянного тока

(Переменный/постоянный ток, обнаружение тока, защита от перегрузки по току:-50A-50A)

Этот модуль использует следующий чип, линейность отличается, и другие принципы могут быть использованы для измерения переменного и постоянного тока.

ACS758LCB-050B; -50A-50A линейность K = 40мв/1мА;

ACS758LCB-100B; -100A-100A линейность K = 20мв/1мА;

ACS758KCB-150B; -150A-150A линейность K = 13.3 мВ/1 мА;

ACS758ECB-200B; -200A-200A линейность K = 10мв/1мА;

(1) Электрические параметры
Напряжение источника питания постоянного тока: VCC: 3,3-5,5 V или 7-28VDC один из двух видов напряжения ОК;

Ток источника питания постоянного тока: 11-50 мА;

Рабочая температура: от-20 до 85 температуры;

Напряжение изоляции: 1,5 кв;

Диапазон обнаружения тока: -50A-50A

Перегрузки по току сигнала: 0,5-50A

Два типа выходных сигналов:
(1) два типа выходного сигнала:

Аналоговый выходной сигнал --- выход: сигнал является аналоговым напряжением, за которым следует op amp, и подходит для прямого подключения к конвертеру A/D.

Сигнал перегрузки по току --- выход: если нам нужен сигнал перегрузки по току, необходимо нажать кнопку переключения и подключить функцию цепи сравнения; Выход> Vref --- выход будет выводить 0V низкий уровень; выход <Vref --- выход 5 в высокий уровень.

Преимущества этого модуля:

Время отклика 120 кГц быстрое;

Переключение уровня переключателя является стабильным;

Настройка сигнала по току может быть установлена регулируемым сопротивлением, а Com_Work1 используется в качестве индикатора критической точки.

Высокая точность тока;

Использование медного соединения носа, может быть более 50A большой ток;

Применение:

Обнаружение тока переменного/постоянного тока;

Мотор подключения обнаружения;

Устройство нагрузки работает при обнаружении;

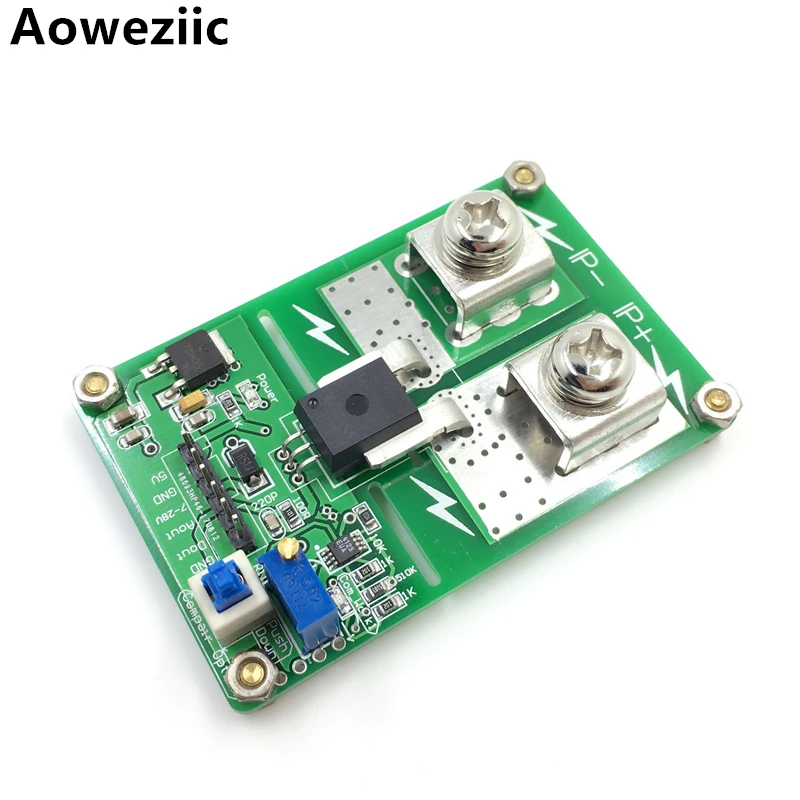

Размер пластины:

Размеры: 7,2 см * 4,8 см; По желанию 35 мм Стандартный руководство.

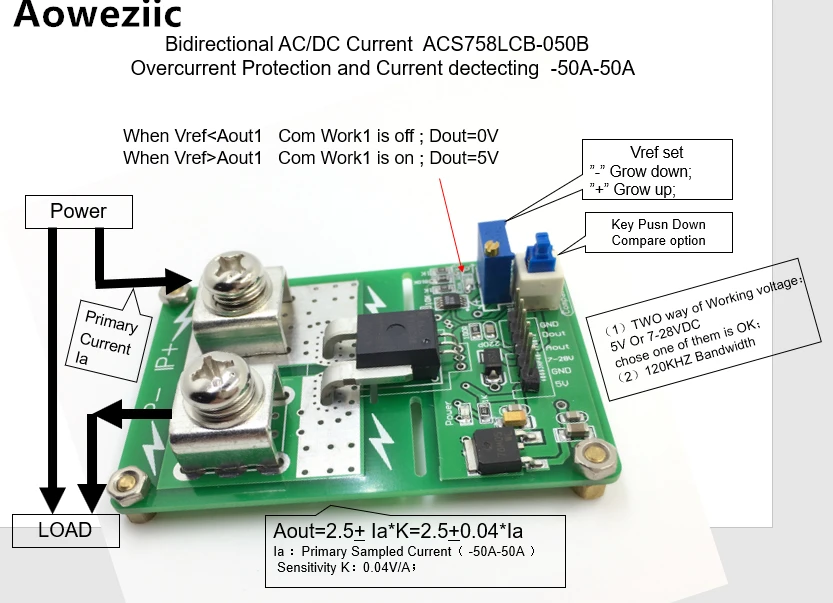

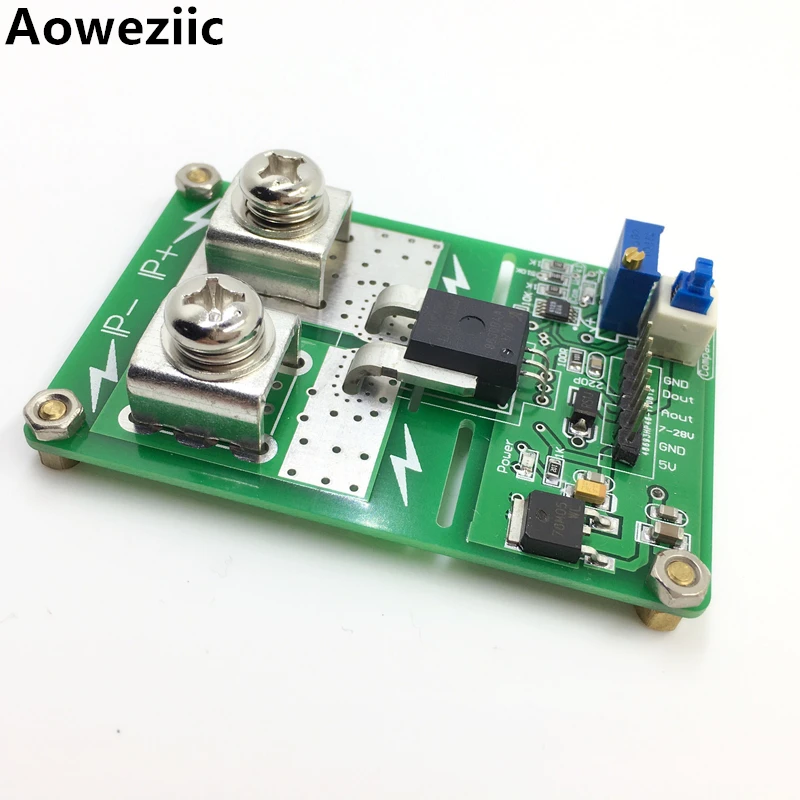

Физическая схема приложения:

Физической Аннотация-1 шт.

Размер на рисунке 2

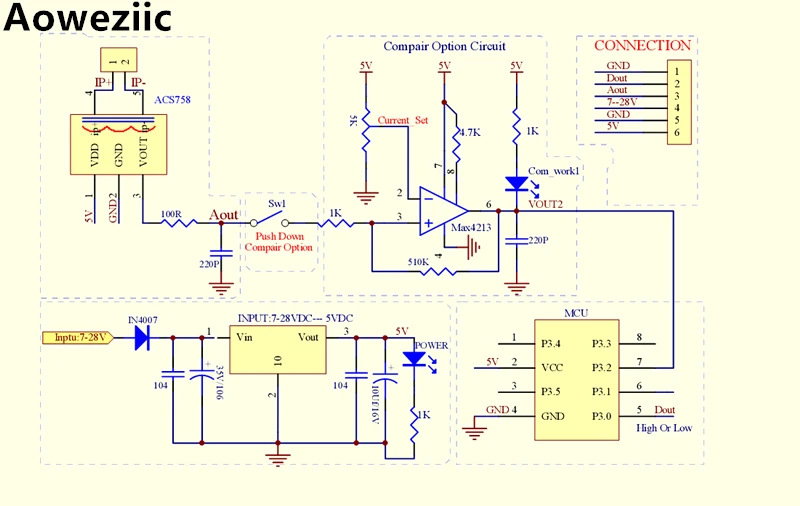

Схематичный рисунок 3

Мы детализируем параметры для каждой модели

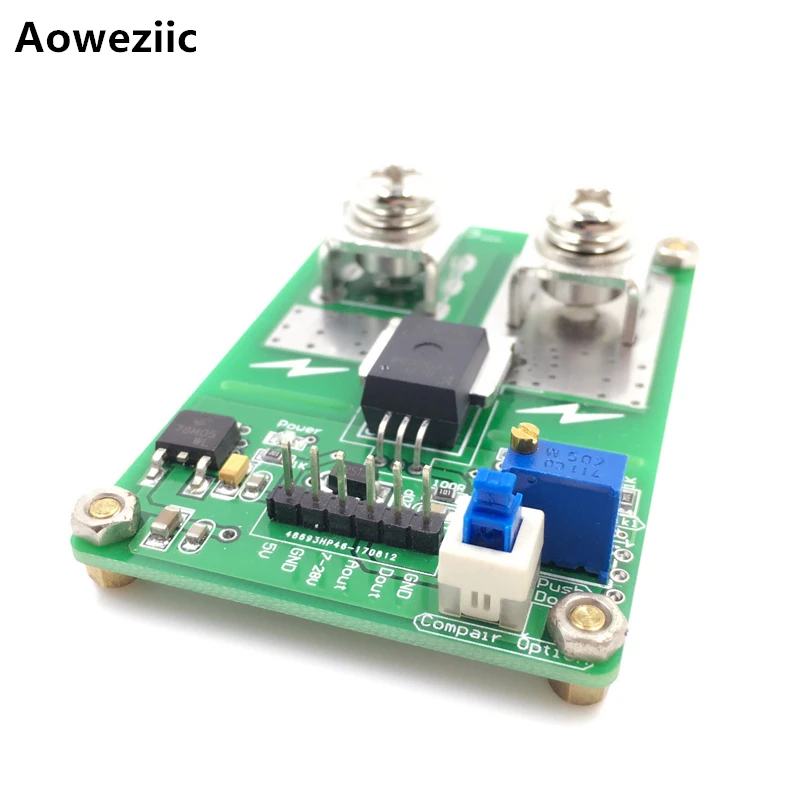

(2) сигнал перегрузки по току ---- выход
Если вы используете эту функцию, пожалуйста, обратите внимание на нажатие кнопки вниз.
Как установить исходное напряжение подходит:
Здесь мы ориентируемся на то, как установить эталонное напряжение, чтобы сравнить с фактическим напряжением.

(1) светодиодный индикатор Com_Work1

Когда (заданный ток) Vref<Aout1 (фактический ток) Com Work1 выключен; Dout = 0V
Когда (установить ток) Vref>Aout1 (фактический ток) Com Work1 включен; Dout = 5 В

(3) аналоговый сигнал Aout

ACS758LCB-050B линейность K:K = 40мв/A, что означает, что ток 1A соответствует изменению напряжения 40мв;

Обнаружение тока (AC или DC) ia: -50A ~ 50A;

Формула выходного напряжения: Aout = VCC/2+Ia * K = VCC/2+(0,04 в * Ia) Ia-это ток, протекающий через провод;

Переменный ток:

Мы используем ток потока более 1 а в качестве примера, чтобы показать, сколько выходного напряжения в соответствии с формулой

Выходное напряжение Aout = VCC/2+Ia * K = VCC/2+(0,04 в * ia) = 2,5+0,04;

Диапазон выходного напряжения: 2,46 V ---- 2,54 V, около непосредственно связан с микроконтроллером AD порт

Переменный аналоговый сигнал тестовый сигнал fig4

Постоянный ток:

Мы используем ток потока более 1 а в качестве примера, чтобы показать, сколько выходного напряжения в соответствии с формулой, ток вперед потока

Выходное напряжение составляет около = VCC/2 + Ia * фиксированный конец K = VCC/2 + (0,04 V * НМА) = 2,5 + 0,04;

Диапазон выходного напряжения: 2,54 V, около непосредственно связан с микроконтроллером AD порт
