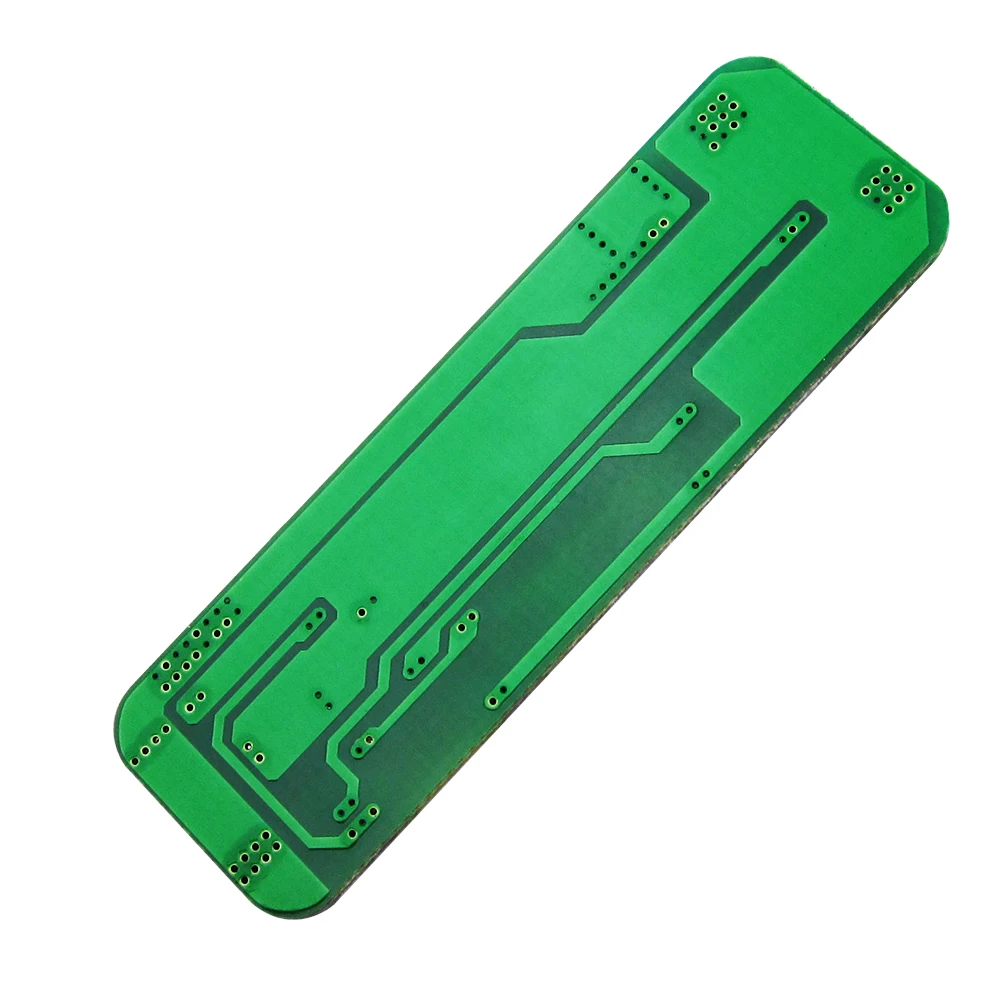

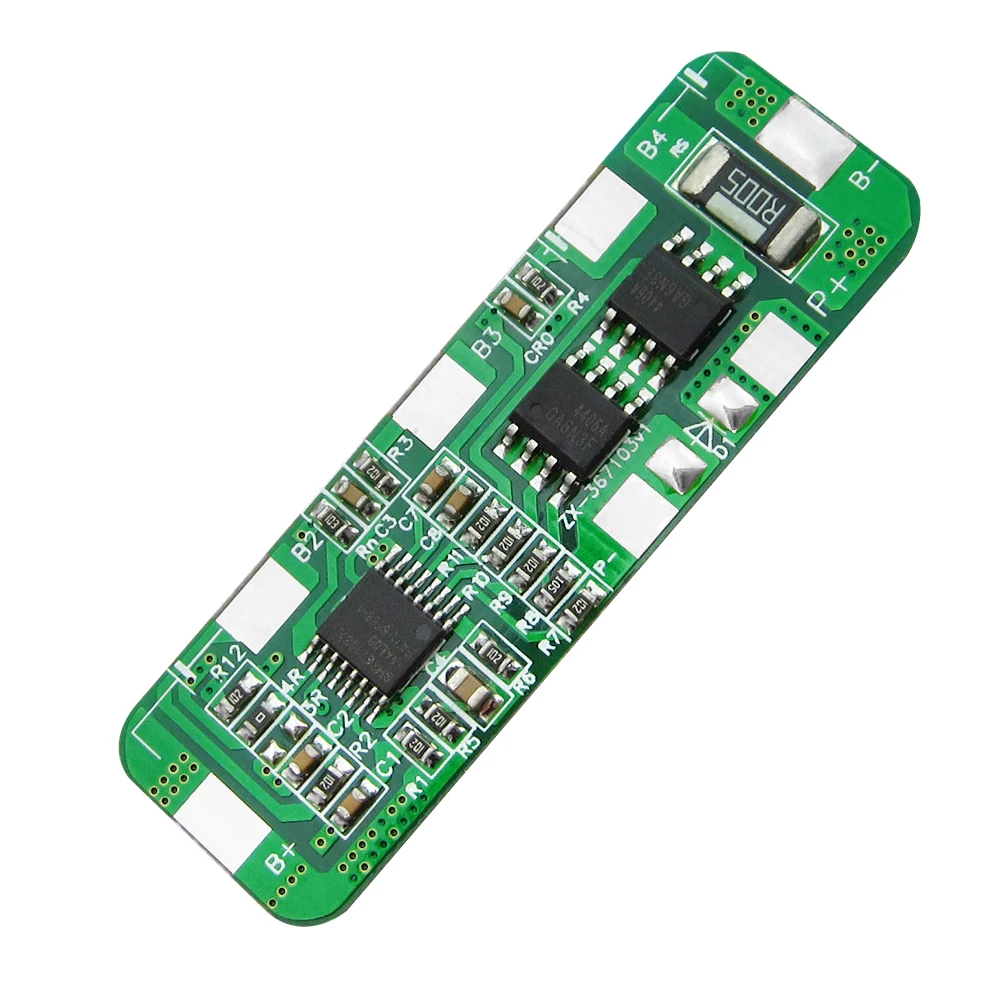

Защитная плата 4A-5A PCB BMS для 4 упаковок литий-ионных аккумуляторов 18650 | Электроника

Защитная плата 4A-5A PCB BMS для 4 упаковок литий-ионных аккумуляторов 18650 | Электроника

Особенности:Примечание: Если правильная сварка, тестирование выхода невыхода, используйте другие способы для активации зарядки о защитной плате!Обзор: материнская платаЗащита от перезаряда, над разрядкой, перегрузки по току, защита от короткого замыкания, защита для различные возможности в различных формах 3,7 V литиевые батареи. Japan Seiko protection IC, VISHAY, AOS, IR и другие МОП-FR-4 высокого качества с низким температурным коэффициентом, дизайном, тонкой работой, тестированием и комплексным. Компактный, подходит для многих требований высоко интегрированных, недорогих приложений для удовлетворения широкого спектра требований производительности для обеспечения абсолютной безопасности и надежности аккумуляторной батареи.Характеристики платы защиты литиевой батареи:Модель: HH-P3-10.8Размеры: 48*15*1,0 ммНапряжение при зарядке диапазон: 4,25-4,35 v ± 0,05 vЗащита от избыточной разрядки Диапазон напряжения: 2,5-3,0 v ± 0,05 vРабочая температура: -40 --- + 50CУсловия хранения: -40 -- + 80CМаксимальный рабочий ток: 4-5AМаксимальный мгновенный ток: 6-7AТок покоя: менее 6uAСопротивление: менее 45 МОмЭффективный срок службы: более 50000 часовЗащита от короткого замыкания: защита, требуется восстановление после перезарядкиПодходит для: 4 упаковок 18650 литиевых батарей 14,8 в 16,8 вОсновные функции и особенности: защита от перезарядки, защита от перегрузки, защита от короткого замыкания, защита от перегрузки по току.1) Высокоточная схема обнаружения напряжения;2) терминал зарядного устройства с использованием высоковольтных устройств;3) Встроенная трехступенчатая схема обнаружения перегрузки по току (перегрузки по току 1, перегрузки по току 2, короткого замыкания нагрузки);4) транзистор MOS может управляться зарядкой и разрядкой аккумулятора;5) Низкое потребление тока в режиме ожидания.Функция и обратите внимание:1, литиевая батарея с защитной платой в соответствии с подключением к схеме электропроводки, когда напряжение батареи перезаряда и перенапряжения напряжения между напряжением, и P +, P-Зарядка 1 секунду, P + и P-Выходное напряжение аккумулятора.2. Функция зарядки аккумулятора: от P + до P- plus зарядное устройство для зарядки аккумулятора, напряжение аккумулятора для перезарядки напряжения обнаружения (4,25 ± 0,025 в), схема защиты для отключения пути зарядки, для достижения защиты от перезарядки.3, Батарея защита от избыточной разрядки: в между P + и P-Потребляемая мощность в Батарея разрядки в тех случаях, когда Батарея от перепадов напряжения, защита от избыточной разрядки напряжения (2,7 ± 0,05 V), схема защиты, отключите путь разрядки для достижения защиты от перегрузки.4, защита от короткого замыкания: когда P + и P-короткого замыкания будет действовать быстро в 5-50uS, отключите доступ, защита от короткого замыкания.5, защита от перегрузок по току и функция: в тех случаях, когда V напряжения (0,15 ± 0,02 V), защита от короткого замыкания будет действовать быстро в 6,7-13,9 мс, отрезать доступ, защита от перегрузки по току.Посылка содержание1x18650 PCB плата защиты BMS
