Характеристики
Aoweziic ACS770LCB 050B ACS770 два независимых канала модуль обнаружения
История изменения цены
*Текущая стоимость 1 681,06 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-22-2026 | 2135.56 руб. | 2178.39 руб. | 2156.5 руб. |
| Jan-22-2026 | 1731.61 руб. | 1766.21 руб. | 1748.5 руб. |
| Dec-22-2025 | 2101.71 руб. | 2143.63 руб. | 2122 руб. |
| Nov-22-2025 | 2084.51 руб. | 2126.7 руб. | 2105 руб. |
| Oct-22-2025 | 1664.55 руб. | 1697.96 руб. | 1680.5 руб. |
| Sep-22-2025 | 2051.14 руб. | 2092.75 руб. | 2071.5 руб. |
| Aug-22-2025 | 2034.29 руб. | 2075.4 руб. | 2054.5 руб. |
| Jul-22-2025 | 2017.45 руб. | 2057.42 руб. | 2037 руб. |
Описание товара
ACS770LCB-050B два независимых канала AC/ DC модуль обнаружения тока
(AC/DC ток, обнаружение тока, звонок:-50A-50A)
Этот модуль использует следующий чип, линейность отличается, и другие принципы могут быть использованы для измерения переменного и постоянного тока.
ACS770LCB-050B; -50A-50A линейность K = 40мв/1мА;
ACS770LCB-100B; -100A-100A линейность K = 20мв/1мА;
ACS770KCB-150B; -150A-150A линейность K = 13.3 мВ/1 мА;
(1) Электрические параметры
DC источника питания напряжения, защита от перегрузки: VCC: 4,5-5,5 В;
Ток источника питания постоянного тока: 11-50 мА;
Рабочая температура: от-20 до 85 температуры;
Напряжение изоляции: 1,5 кв;
Диапазон обнаружения тока: -50A-50A
Два типа выходных сигналов:
Аналоговый выходной сигнал --- CH1_OU1 и CH2_OU2: сигнал представляет собой аналоговое напряжение, за которым следует op amp, и подходит для прямого подключения к конвертеру A/D.
Преимущества этого модуля:
Время отклика 120 кГц быстрое;
Высокая точность тока;
Использование медного соединения носа, может быть более 50A большой ток;
Применение:
Обнаружение тока переменного/постоянного тока;
Мотор подключения обнаружения;
Устройство нагрузки работает при обнаружении;
Размер пластины:
Размеры: 6,4 см * 4,9 см;

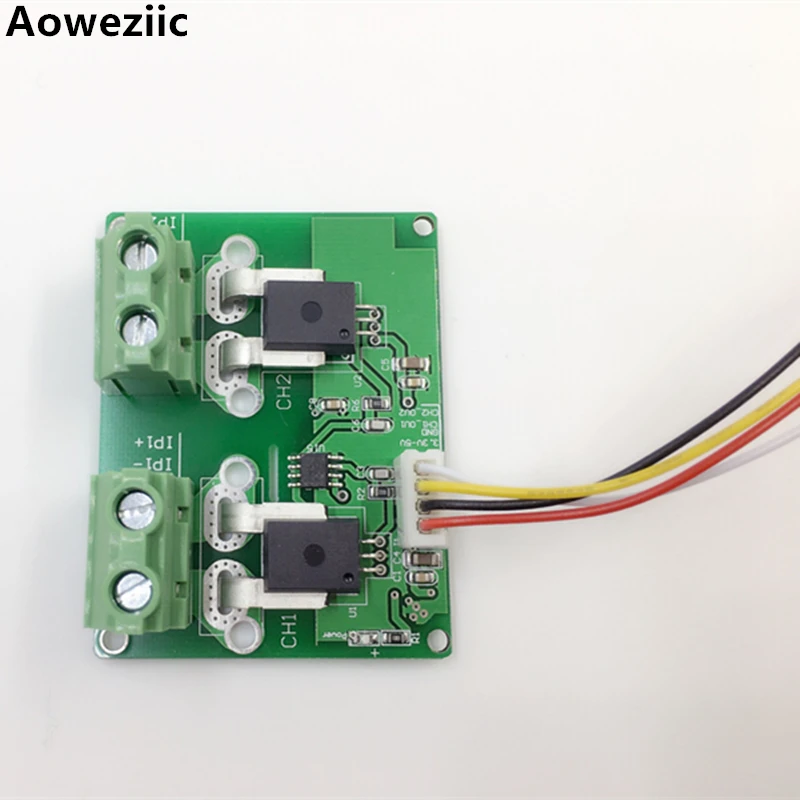

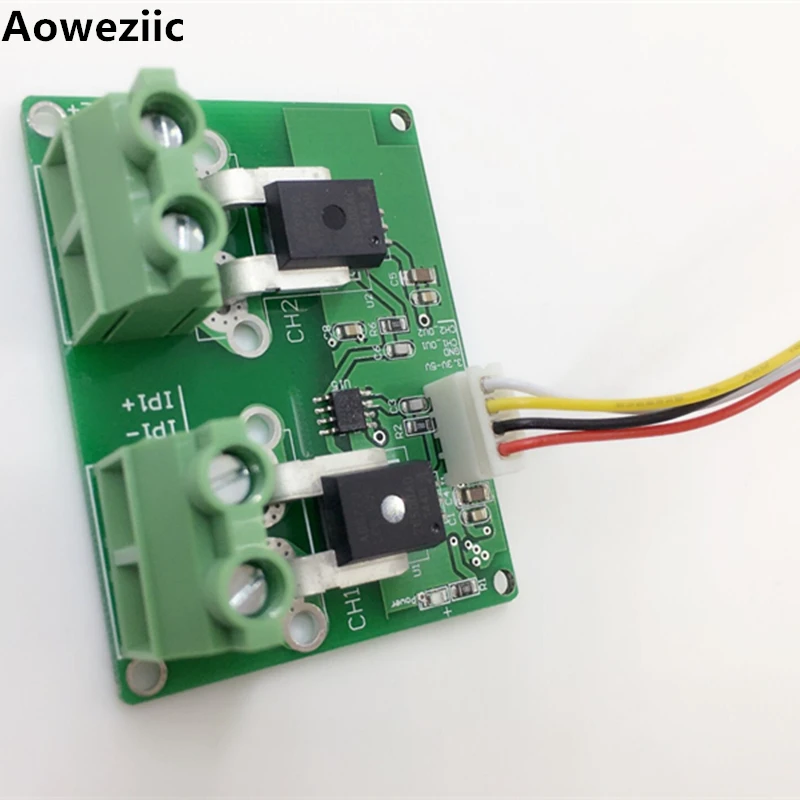

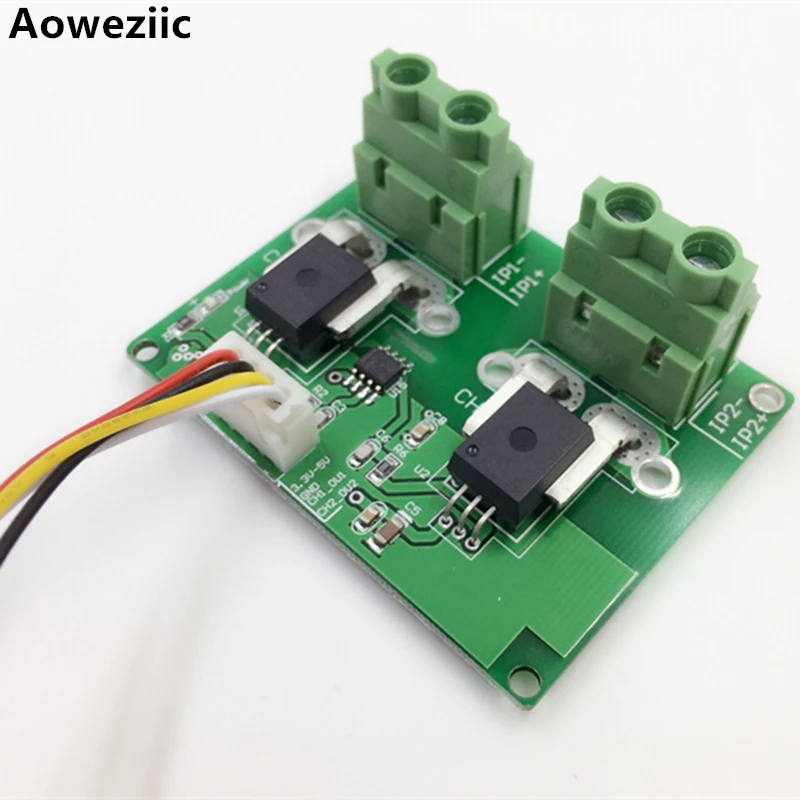

Физическая схема приложения:

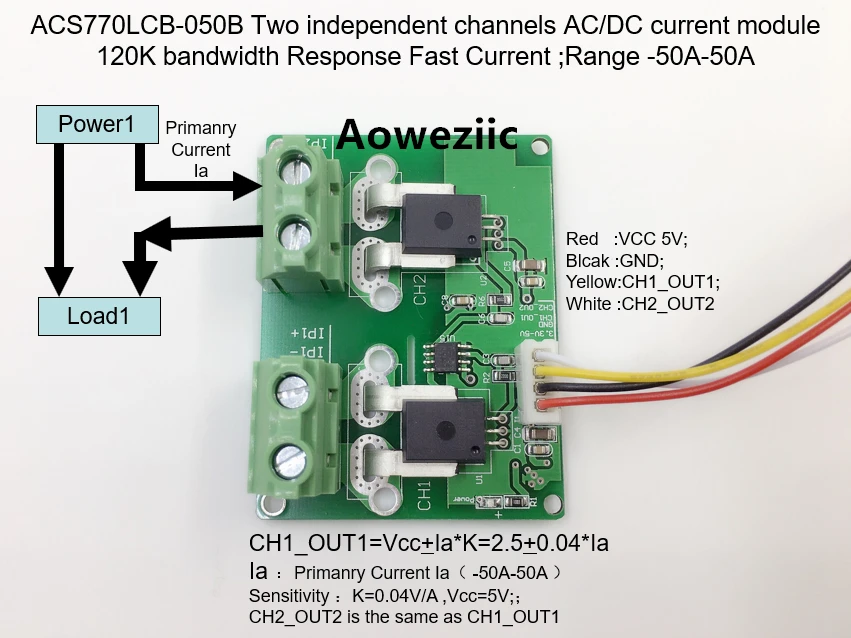

Физической Аннотация-1 шт.

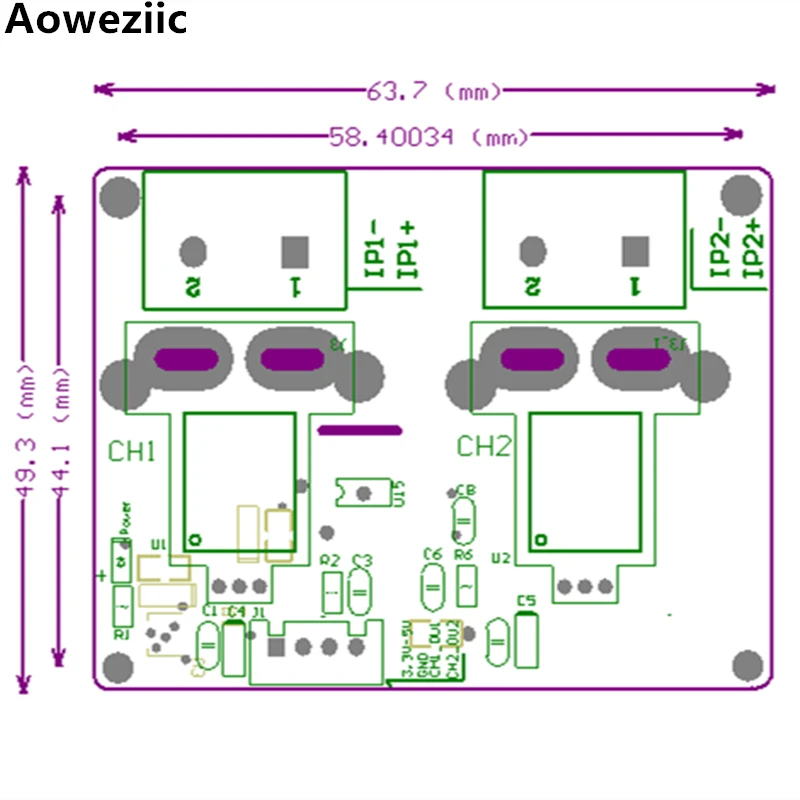

Размер на рисунке 2

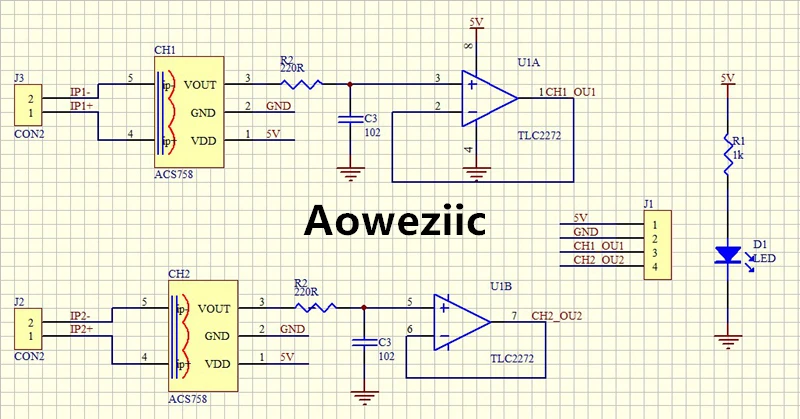

Схематичный рисунок 3
Мы детализируем параметры для каждой модели
(1) аналоговый сигнал Aout
ACS770LCB-050B линейность K = 40мв/A, что означает, что ток 1A соответствует изменению напряжения 40мв;
Обнаружение тока (AC или DC) ia: -50A ~ 50A;
Формула выходного напряжения: CH1_OU1 = VCC/2+Ia * K = VCC/2+(0,04 в * Ia) Ia-это ток, протекающий через провод;
Мы используем ток переменного тока 1A в качестве примера
Показывает, сколько выходного напряжения в соответствии с формулой
Выходное напряжение CH1_OU1 = VCC/2+Ia * K = VCC/2+(0,04 в * ia) = 2,5+0,04;
Диапазон выходного напряжения: 2,46 V ---- 2,54 V, около непосредственно связан с микроконтроллером AD порт, CH1_OUT2 такая же, как и CH2_OUT1.

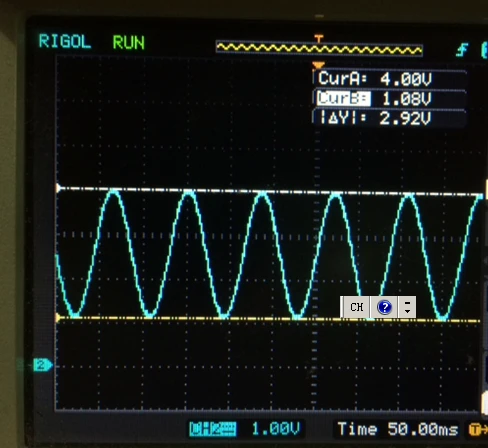

Волна переменного тока показывает figer4
Переменный аналоговый сигнал тестовый сигнал fig4
Постоянный ток:
Мы используем ток потока более 1 а в качестве примера, чтобы показать, сколько выходного напряжения в соответствии с формулой, ток вперед потока
Выходное напряжение CH1_OU1 = VCC/2 + Ia * K = VCC/2 + (0,04 в * ia) = 2,5 + 0,04;
CH1_OUT2 такой же, как CH2_OUT1;
Диапазон выходного напряжения: 2,54 V, около непосредственно связан с микроконтроллером AD порт
