Модуль 232 interturn 485 RS232 RS485 поддерживает активное или пассивное перенапряжение

Модуль 232 interturn 485 RS232 RS485 поддерживает активное или пассивное перенапряжение

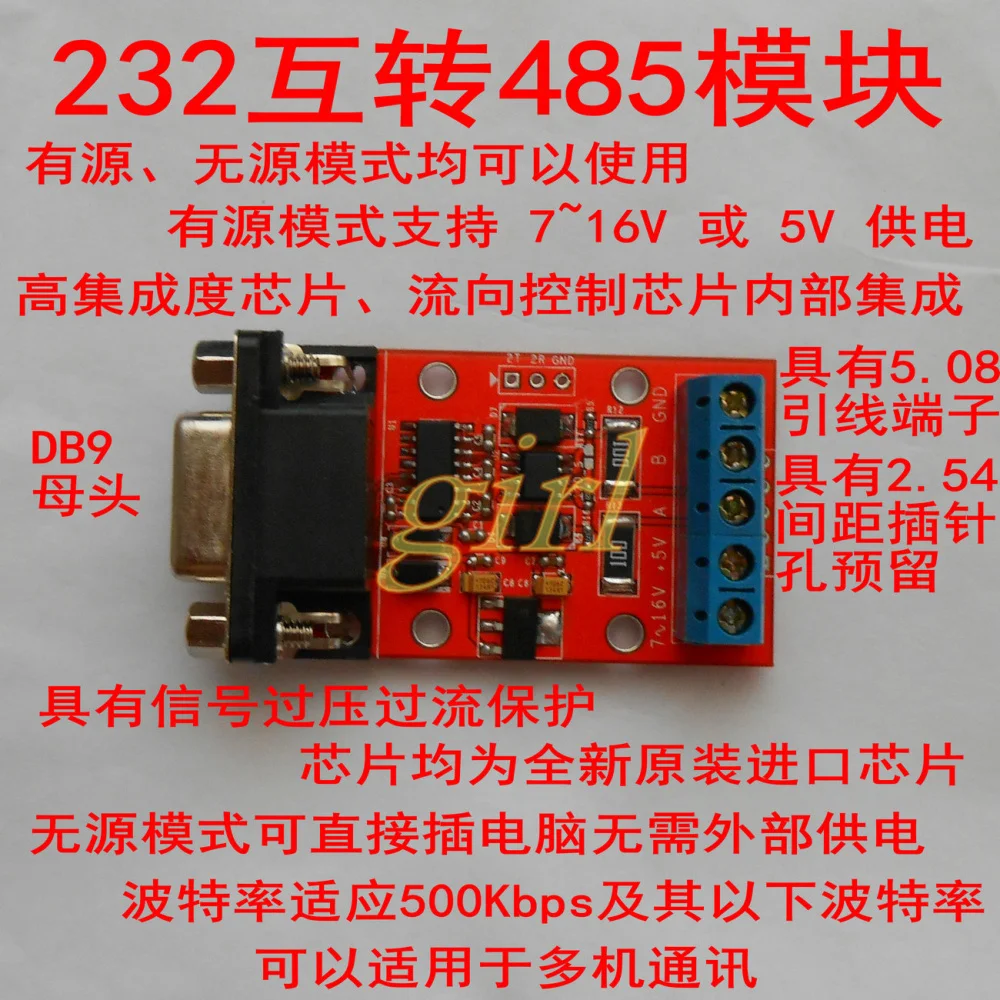

Характеристики модуля:
1, убедитесь, что все новые оригинальные импортные чипы приняты, 232 чипы являются продуктами компании SPIEX, а 485 чипов принимает макс. продукты компании, и большая фабрика более надежна.
2, скорость передачи данных для преобразования 500 кбит/с и ниже (что такое Текущий основной 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, 128000bps и 256000bps являются идеальным самораспознаванием и автоматически выбирают соответствующий режим скорости связи), без использования внешнего чипа управления.
3, 485 сигнал с использованием 10 Омега сопротивления тока, патч дизайн для улучшения целостности сигнала 485
4, 485 сигнала использовать двойной переходный подавление диода, защита от перенапряжения производительность лучше
5. Танталовый электролитический конденсатор используется в источнике питания, а двойной конденсатор используется для фильтрации высокочастотного и низкочастотного источника питания
6, 485 связь имеет входное сопротивление приемника нагрузки 1/4 блока, поддерживает многомашинную связь, и допускается подключение к шине до 128 устройств.
7 и 485 чипов имеют маятниковый драйвер, который максимизирует снижение EMI и уменьшает отражение сигнала, вызванное неправильным соединительным кабелем.
8, 485 сигнал с положительной и отрицательной 15кВ ESD защитой
9. Сигнал питания приводит к 2,54 контактам расстояния, что удобно приваривать к плате отверстия и отлаживать.

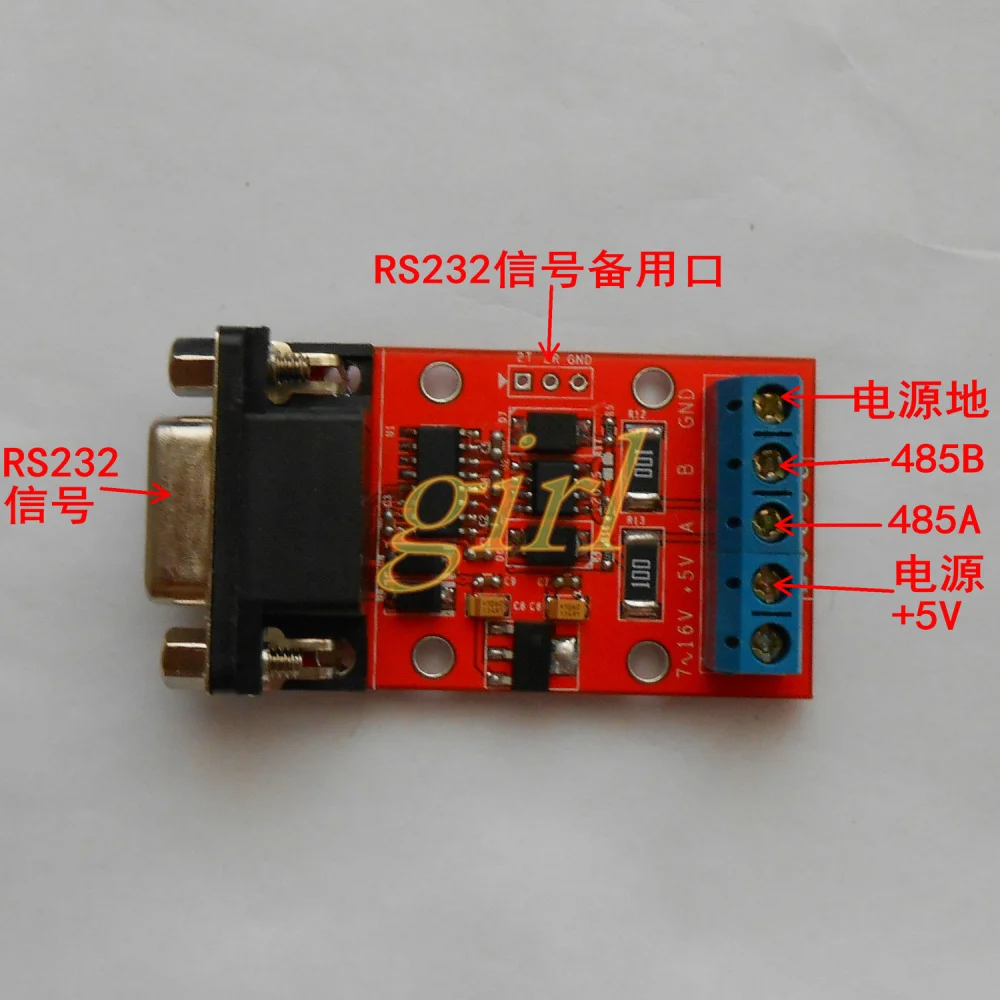

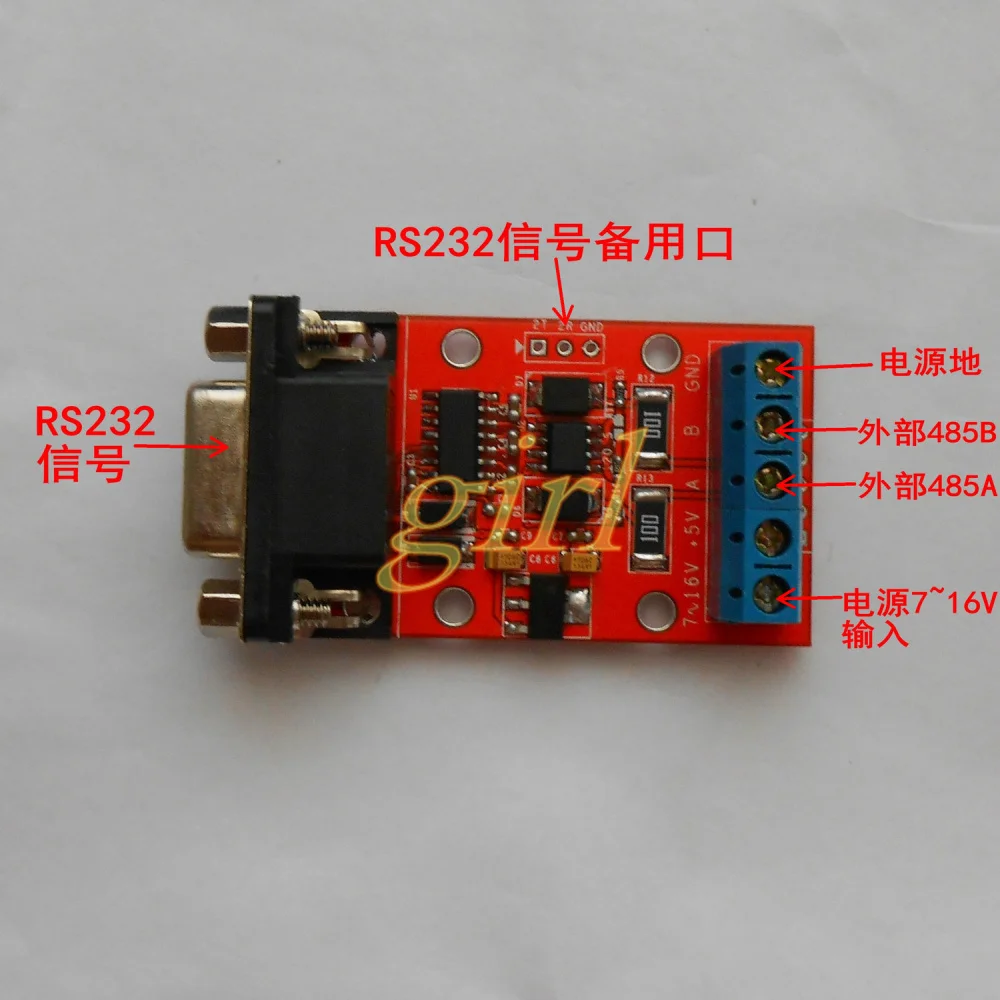

10. Внешний интерфейс сигнала модуля 232 имеет головку DB9 и отверстие с интервалом 2,54. Источник питания и сигнал 485 имеют 5,08 интервалов клемм и 2,54 интервала в Пинхол.
11, модуль для того, чтобы адаптироваться к пассивному режиму, и сохранить мощность, без светодиодных ламп, чтобы лучше завершить функцию связи.

Описание использования модуля:
1, RS232 терминал сигнала подключения ПК последовательный порт, пассивный режим питания
Когда вы используете пассивный режим этого модуля, вы можете непосредственно вставить этот модуль в последовательный порт ПК, затем вы можете использовать пассивную функцию модуля в соответствии с настройками ниже, И вы не можете использовать внешний источник питания.
(1) сначала вставьте этот модуль в компьютер (рекомендуется, чтобы компьютер был вставлен в состояние незагрузки).

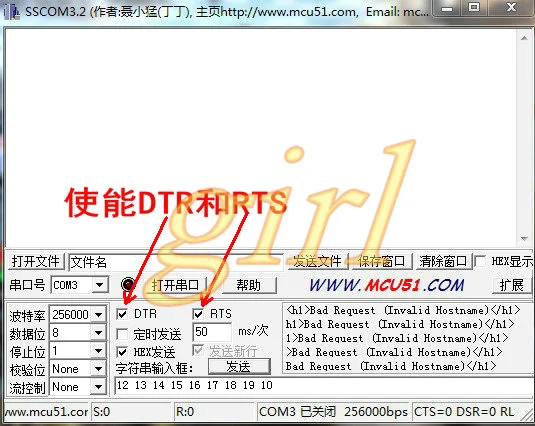

(2) Откройте серийный помощник и другое программное обеспечение на вашем компьютере (Серийный порт программного обеспечения много, вы выбираете правильный для вас), затем включите RTS и DTR serial assistant для включения, вы можете использовать пассивный режим и вы можете общаться.

27 ~ 16 В

35 в
