ИК инфракрасный датчик избежания помех модуль смарт автомобиль робот

ИК инфракрасный датчик избежания помех модуль смарт автомобиль робот

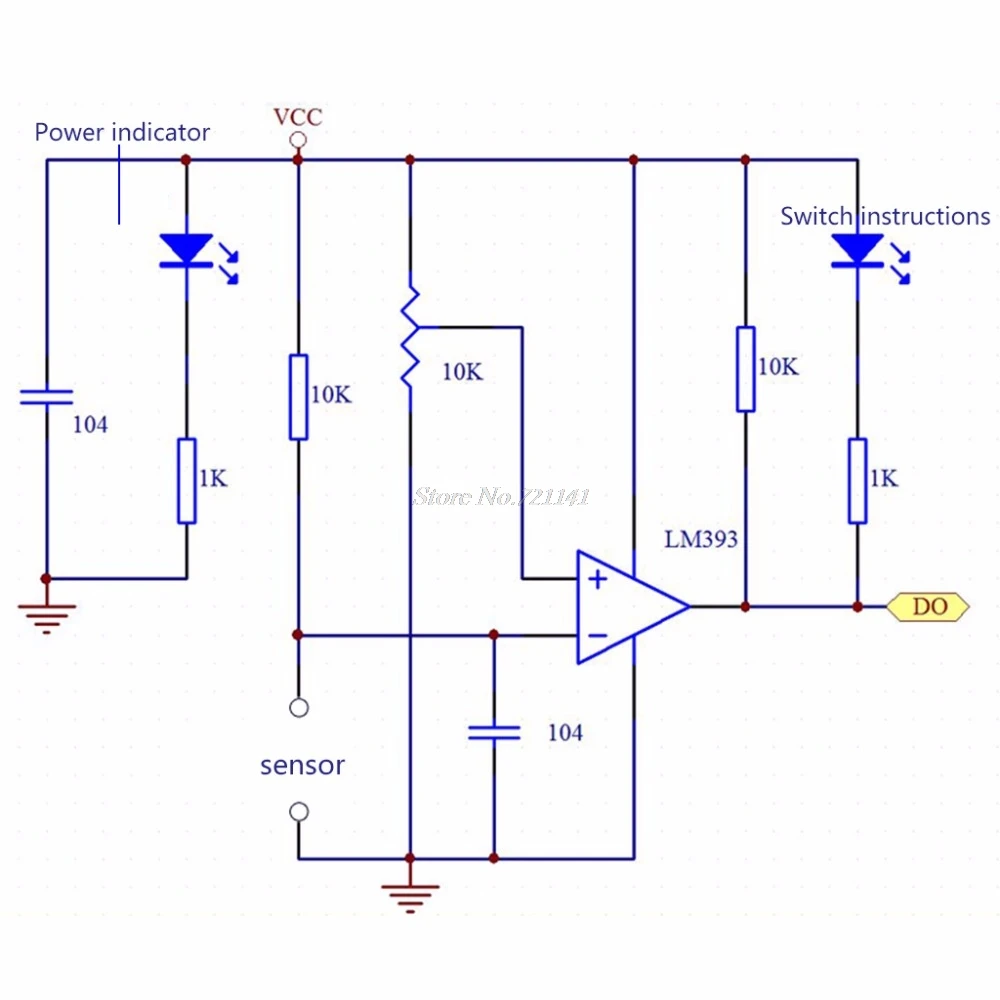

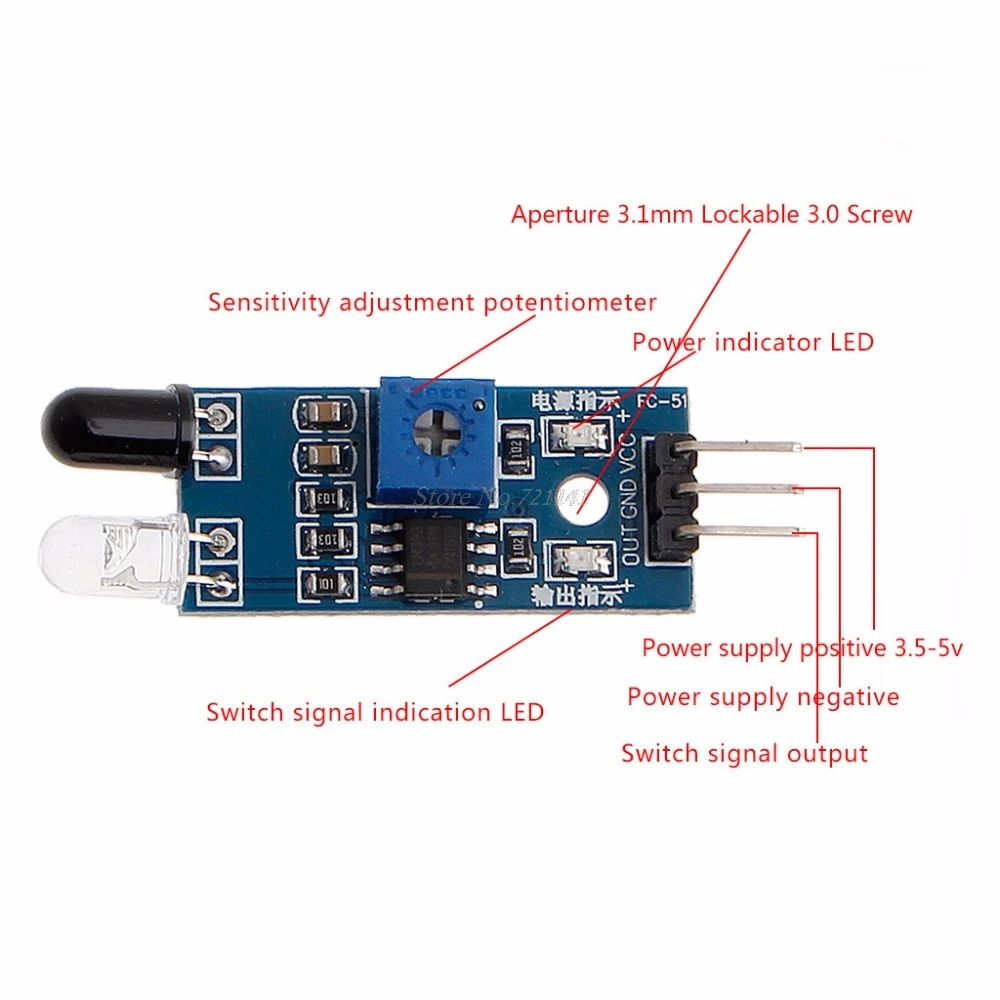

Описание:Модуль датчика адаптируется к окружающему светильник, имеющий пару инфракрасных излучателей и приемных трубок, передающих трубок излучают инфракрасную определенную частоту, при обнаружении направления препятствия (отражающая поверхность), инфракрасное отражение получено приемной трубкой, после обработки схемы компаратора зеленый светильник включен, Но выходной интерфейс сигнала выходной цифровой сигнал (сигнал низкого уровня), вы можете настроитьРегулятор расстояния обнаружения потенциометра, эффективный диапазон расстояния 2 ~ 30 см, рабочее напряжение 3,3 В-5 В. Диапазон обнаружения датчика может быть получен через регулировочный потенциометр, с небольшими помехами, легко собирается, прост в использовании, может быть широко использован в избегании препятствий робота, избегании автомобиля, подсчет линии, И черно-белая линия отслеживания и много других случаев.   Характеристики модуля:1. Когда модуль обнаруживает препятствие перед сигналом, зеленый индикатор горит на уровне платы, в то время как выходной порт выдерживает Низкий сигнал, модуль определяет расстояние 2 ~ 30 см, угол обнаружения 35 °, расстояние может обнаружить потенциал регулируется по часовой стрелке потенциометра регулировки, Обнаруживает увеличение расстояния; Потенциометр регулировки против часовой стрелки, уменьшая расстояние обнаружения.2, датчик активного инфракрасного отражения обнаружения, целевой отражательной способности и, следовательно, форма является критическим расстоянием обнаружения. Где Минимальное расстояние обнаружения черный, белый, максимум; Маленькие предметы вдали от небольшой площади, большой площади от Grand.3, выходной порт модуля датчика может быть непосредственно подключен к микроконтроллеру IO также может быть непосредственно управляется реле 5 В; Подключение: VCC-VCC; GND-GND; OUT-IO4, компараторы LM393, стабильные5. Модуль может быть 3-5 в постоянного тока. Когда питание включено, красный индикатор питания горит6, с винтовыми отверстиями 3 мм, простая установка8, каждый модуль был отправлен пороговое напряжение компаратора регулируется потенциометром хорошо, неспециальный чехол, не регулируемый потенциометр   Интерфейс модуля:1 VCC 3,3-5 в внешнее напряжение (может быть непосредственно подключен к 5 В и 3,3 В микроконтроллер)2 GND внешний3 выхода небольшой платы цифровой выходной интерфейс (0 и 1)   Размер: 3x1.3 см/1.18x0.51inchКоличество: 1 шт.Примечание:Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставкуИз-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!   Посылка включает в себя:Модуль датчика-1 шт.
