Этот продукт предоставляет драйвер WIN7 64 бит и программу тестирования и соответствующий код

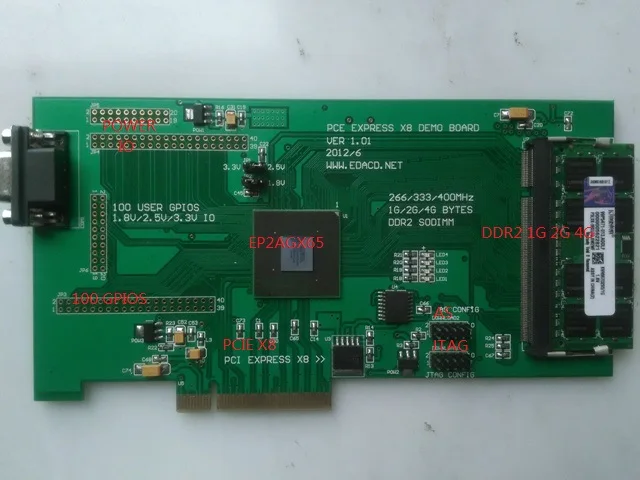

В S5800PCI-EX8 платформы разработки является основным особенности комплектующих:
FPGA:EP2AGX65DF29C6, скорость устройства также является высокоскоростным устройством для-4 и-5. FPGA обеспечивает жесткий IP PCI-EX8. Он реализует протокол физического слоя и слоя передачи данных протокола PCI-E 1,1. Пользователи должны проектировать только TLP (слой передачи данных) и слой приложения протокола PCI-E, что упрощает пользовательский дизайн. Физический слой и слой передачи данных PCI-E реализованы жестким IP, который не занимает ресурсы FPGA и является стабильным и надежным.
DDR2 SDRAM DIMM: стандартный модуль DDR2 200 pin, модуль памяти SDRAM для ноутбука, может обеспечивать 1 ГБ и 2 Гб (стандартный), 4 Гб памяти, может достигать 133 (скорость устройства-6) /166 (-5 /200 (устройство скорости) Скорость устройства-4) частоты часов МГц, Может достичь самой низкой скорости чтения и записи 2,13 г/сек.
80 пользовательский вход и выход GPIO: Поддержка входа и выхода LVDS напряжения 3,3 В, 2,5 в, 1,8 в и 1,5 В.
JTAG и AS загрузки: поддержка онлайн-отладки, сборки и скачивания, устройства конфигурации EPCS16 для соответствия требованиям конфигурации EP2AGX65.

S5800PCI-EX8 платформа разработки-основная спецификация программного обеспечения:
PCI-EX8 жесткий IP: реализован внутренним оборудованием FPGA, не занимает ресурсы FPGA, реализует физический слой и слой передачи данных протокола PCI-E, стабилен и надежен, И использует интерфейс AVALON ST для слоя передачи данных и интерфейса приложения.
Слой передачи данных PCI-E: полная конструкция исходного кода VHDL, реализует протокол передачи данных слоя PCI-E (слоя TLP), поддерживает память чтения, записи, чтения памяти DMA, память DMA, память DMA для чтения и записи, полная память для чтения нескольких форматов пакетов данных TLP, Полезная нагрузка данных поддерживает автоматическую переменность от 4 до 256 байт, интерфейс с PCI-E жестким IP-интерфейсом интерфейса AVALON ST для подключения напрямую к FPGA.
Инструкция по применению слой: полный VHDL исходный код дизайн, поддержка 64-разрядных FIFO интерфейс входа и выхода, 32 bit SLAVE памяти карты чтения и записи интерфейс, поддержка внешнего прерывания входного сигнала.
Интерфейс чтения и записи памяти DDR2: полная конструкция исходного кода VHDL, ввод и выход данных Управления в альтернативный Стандартный IP DD2 SDRAM для реализации функции передачи данных и сохранения.
Программа драйвера и тестирования: платформа разработки драйвера и приложения разработана VC6. Инструменты разработки DDK поддерживают Дизайн драйвера и исходного кода приложения, а также поддерживают функцию чтения и записи DMA, отображения памяти, чтения и записи, прерывания ввода. Драйвер поддерживает проверку производительности чтения и записи DMA, тест проверки данных DMA и функция внесения данных. Драйвер и программа тестирования используют структуру привода WDM для поддержки операционных систем, таких как WIN2000, XP, WIN7 и т. д.

Схема блока внутреннего порта Высокоскоростной платформы S5800 PCI-E:

В S5800 PCI-EXPRESSX8 развития набор платформы содержит в нижеуказанной таблице:
S5800 PCI-E X8 макетная платформа, аппаратная печатная плата;
1 ГБ байт DDR2 SDRAM, блок памяти для ноутбука 1;
ALTERA byteбластер2 линия загрузки 1;
ALTERA QUARTUS2 13,1 платформы разработки установки CD-ROM;
DDK и DRIVERWORKS драйвер средств разработки программного обеспечения CD-ROM;
Внутренний Полный исходный код FPGA, инструкция и инструкция по использованию;
Полный исходный код драйвера и руководство по эксплуатации;
Схема схем S5800 и конструкция библиотеки печатных плат;

Производительность и совместимость, Проверка устойчивости
Макетная плата PCI-E протестирована на устройстве совместимости со следующими ПК и работает нормально:
В тесте производительности используется режим максимальной передачи цикла. Размер каждого блока DMA составляет 512K байт, по средней скорости потока в 60 секунд рассчитывается Количество блоков DMA, передаваемых в течение одной секунды. Помимо размера блока DMA, полезная нагрузка (нагрузка данных) PCI-E влияет на чтение и запись производительности PCI-E. Общий набор микросхем ПК поддерживает 128 байт полезной нагрузки DMA 128 байт для чтения и записи, чтения и записи полезной нагрузки коэффициента использования DMA 82%, группа чипов ПК поддерживает полезную нагрузку 256 байт ДМА для чтения и записи, может быть открыта на КМОП, улучшает производительность чтения, 256 байт полезной нагрузки: чтение и запись коэффициента использования DMA составляет 91%.
Нагрузка данных DMA составляет 128 байт.
Операционная система ЦП DMA read (хост-память на карту) DMA write (карта для хост-памяти)
CORE-I3 XP 583 Mбайт/сек 1362 Мбайт/сек
CORE E7200 XP 538M байты/сек 1279M байты/сек

Нагрузка данных DMA составляет 256 байт.
Операционная система ЦП DMA read (хост-память на карту) DMA write (карта для хост-памяти)
CORE-I7 XP 690 Mбайт/сек 1693 Мбайт/сек
AMD965 XP 733M байты/сек 1465M байты/сек

S5800 PCI-EX8 сфера применения платформы разработки:
Высокоскоростной сбор промышленных данных, преобразование данных о d/a, обработка данных;
Высокая скорость и высокое разрешение сбора данных видео, сбор и отображение видео в режиме реального времени 1080P;
Высокоскоростной буфер данных, высокоскоростное шифрование данных;
Высокоскоростной Промышленный контроль;
