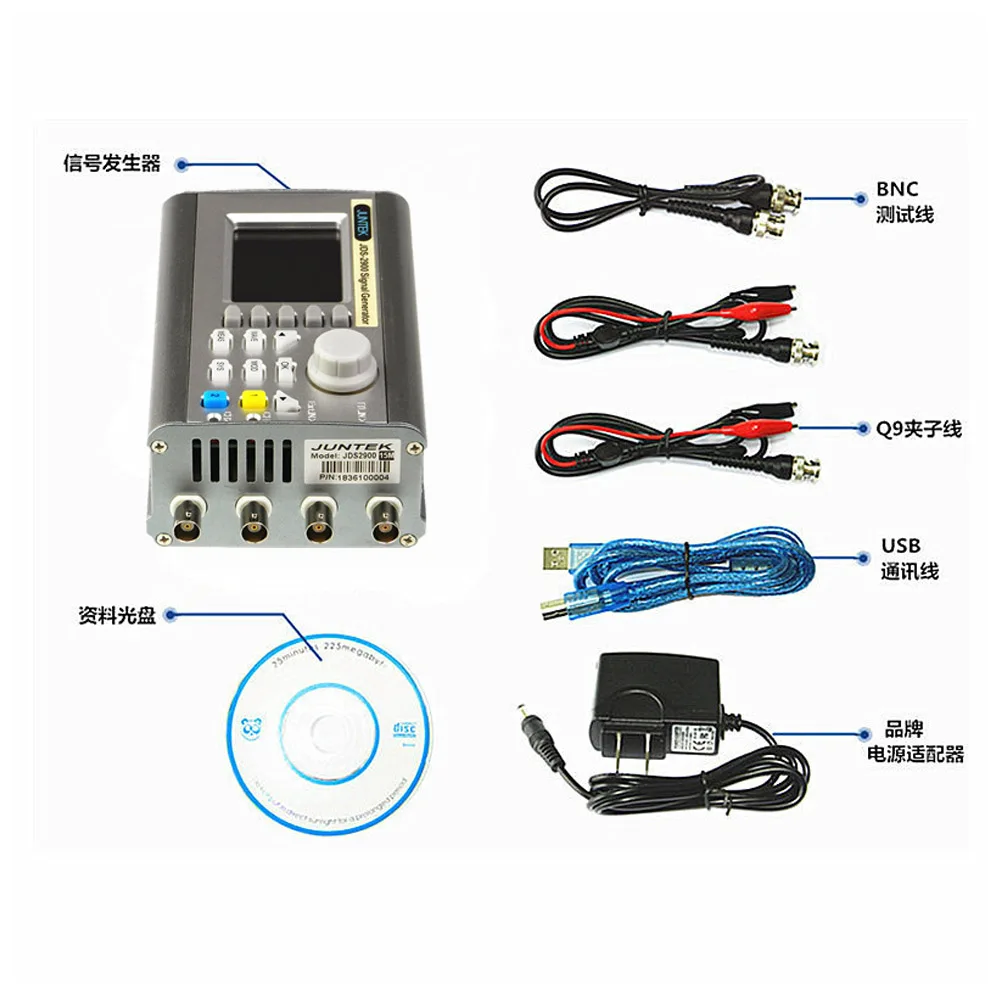

Генератор сигналов с ЧПУ 60 МГц два канала Функция DDS произвольная форма сигнала

Частотная характеристика

JDS2900-15M

JDS2900-30M

JDS2900-40M

JDS2900-50M

JDS2900-60M

Синус Частотный диапазон

0 ~ 15 МГц

0 ~ 30 МГц

0 ~ 40 МГц

0 ~ 50 МГц

0 ~ 60 МГц

Квадратный Частотный диапазон

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

Треугольники Частотный диапазон

Импульсный Частотный диапазон

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

TTL Цифровой частотный диапазон

Произвольная волна Частотный диапазон

Квадратный времени нарастания импульсов

≤ 25nS

≤ 20nS

≤ 15nS

≤ 15nS

≤ 15nS

Длительность импульса: диапазон регулировки

150nS-4000S

60nS-4000S

40nS-4000S

30nS-4000S

30nS-4000S

Мининум разрешением частоты

0,01 & micro; Гц (0,00000001 Гц)

Точность частоты

± 20ppm

Стабильность частоты

± 1ppm/3h

Сигналов характеристика

Сигналов

Синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Cink pulse, Lorentz Pulse и 60 видов пользовательских сигналов.

Сигналов в вертикальном направлении

14 бит

Сигналов частота дискретизации

266MSa/s

Сигналов длина

2048 точек

Синуса

Гармоническое подавление

≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц)

Суммарный коэффициент гармонических искажений

<0.8%(20 Гц ~ 20 кГц, 0dBm)

Квадратная и импульсная

Выброс (квадратный)

≤ 5%

Диапазон рабочего цикла (пульс)

0.1% ~ 99.9%

Пандус волна

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Выход характеристики

Диапазон амплитуды

Frequency≤ 10 МГц

10 МГц <частота ≤ 30 МГц

Частота> 30 МГц

0Vpp ~ 20Vpp

0Vpp ~ 10Vpp

0Vpp ~ 5Vpp

Разрешение амплитуды

1mV

Амплитуда стабильности

± 0.5%/5 ч

Амплитудно-это действительно плоский экран

± 5%(<10 МГц); ± 10%(>10 МГц)

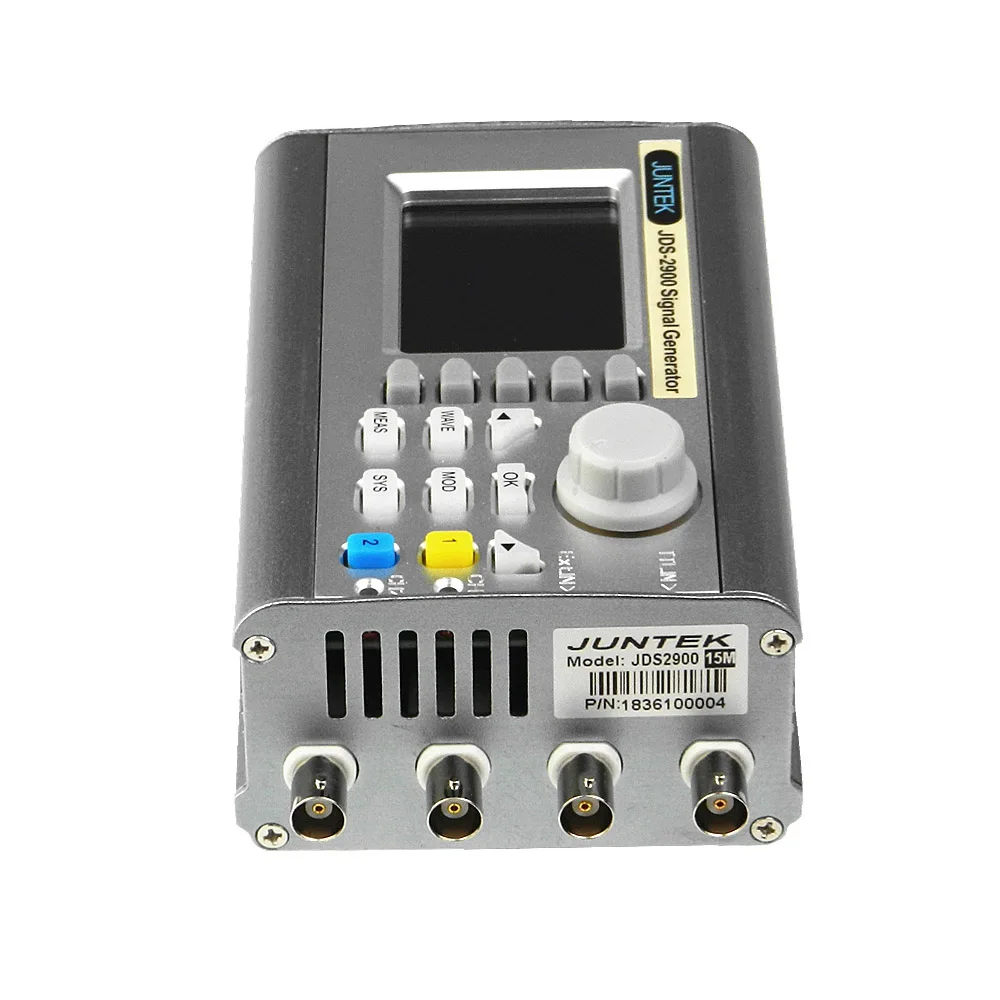

Сигналов Выход

Выход сопротивление

50Ω ± 10% (Типичный)

Защита

Короткое замыкание 60S не будет повреждено

DC офсетная печать

Офсетная печать диапазон регулировки

Выходная амплитуда> 2 в

0,2 V <Выход amplitude≤ 2В

0 <Выход amplitude≤ 0,2 V

-9,99 V ~ 9,99 V

-2,5 V ~ 2,5 V

-0,25 V ~ 0,25 V

Офсетная печать Разрешение

0,01 V

Фазы характеристика

Фазы диапазон регулировки

0 ~ 359.9o

Фазы разрешение

0.1o

TTL/COMS Выход

Низкий уровень

<0,3 V

Высокий уровень

1 В ~ 10 в

Повышение уровня/осеннее время

≤ 20ns

Измерение наружных размеров Функция

Частотомер функция

Диапазон измерения частоты

1 Гц ~ 100 МГц

Измерение

Время ворот непрерывно регулируется между 0,01 S ~ 10s

Функции счетчика

Подсчет область

0-4294967295

В сочетании режим

2 вида режимов соединения, DC и AC

Подсчитывая режим

Руководство по эксплуатации

Вход сигнала Диапазон напряжения

2Vpp ~ 20Vpp

Длительность импульса: измерение

0.01us (разрешение), 20s (максимальное время измерения)

Период измерения

0.01us (разрешение), 20s (максимальное время измерения)

Развертки Функция

Развертки канала

CH1 или CH2

Тип развертки

Линейная развертка, бревенчатая развертка

Время развертки

0,1 s ~ 999,9 s

Диапазон настройки

Произвольно устанавливается между точкой запуска и точкой остановки

Развертки направление

Вперед, назад и круглый ход

Общие технические параметры

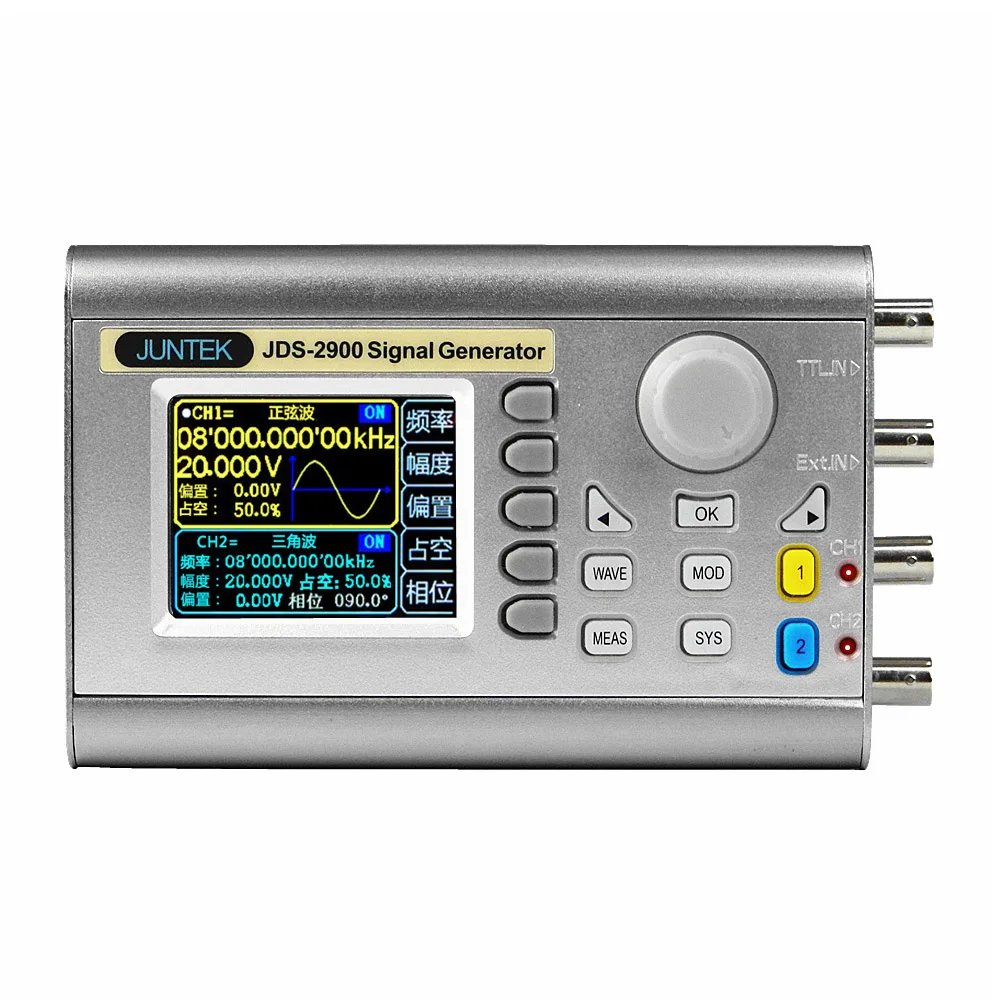

Дисплей

Дисплей типа

2,4 дюймов TFT цветной ЖК-дисплей

Хранение и загрузка

Количество

100 групп

Расположение

От 00 до 99 (извлечение данных о месте 00 по умолчанию)

Произвольная волна

Кол-во

От 1 до 60, всего 60 групп (по умолчанию 15 групп)

Интерфейс

Интерфейс режим

USB к последовательный интерфейс

Расширения интерфейса-

Существует последовательный интерфейс режима уровня TTL, чтобы быть удобным для вторичной разработки.

Связь скорости

Утвердить стандарт 115200bps

Протокол передачи данных

Принять режим командной строки, открытый протокол

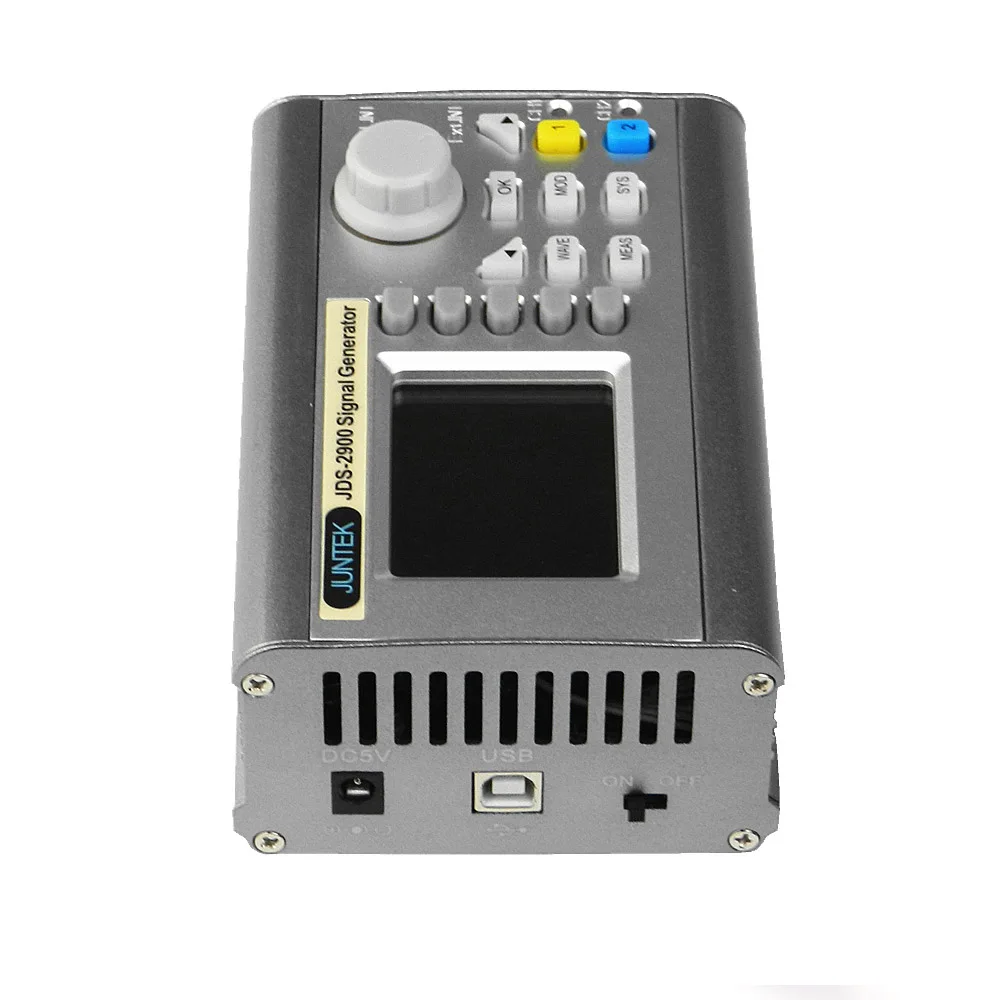

Мощность питания

Напряжение диапазон

DC5V ± 0,5 V

Производственный процесс

Технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, длительный срок службы

Предупреждение тон

Пользователь может установить или выключить

Эксплуатационных характеристик

Полная кнопка работы, ручка непрерывной регулировки

Условия окружающей среды

Температура: 0 ~ 40 oC Влажность:<80%

Вес

800 г

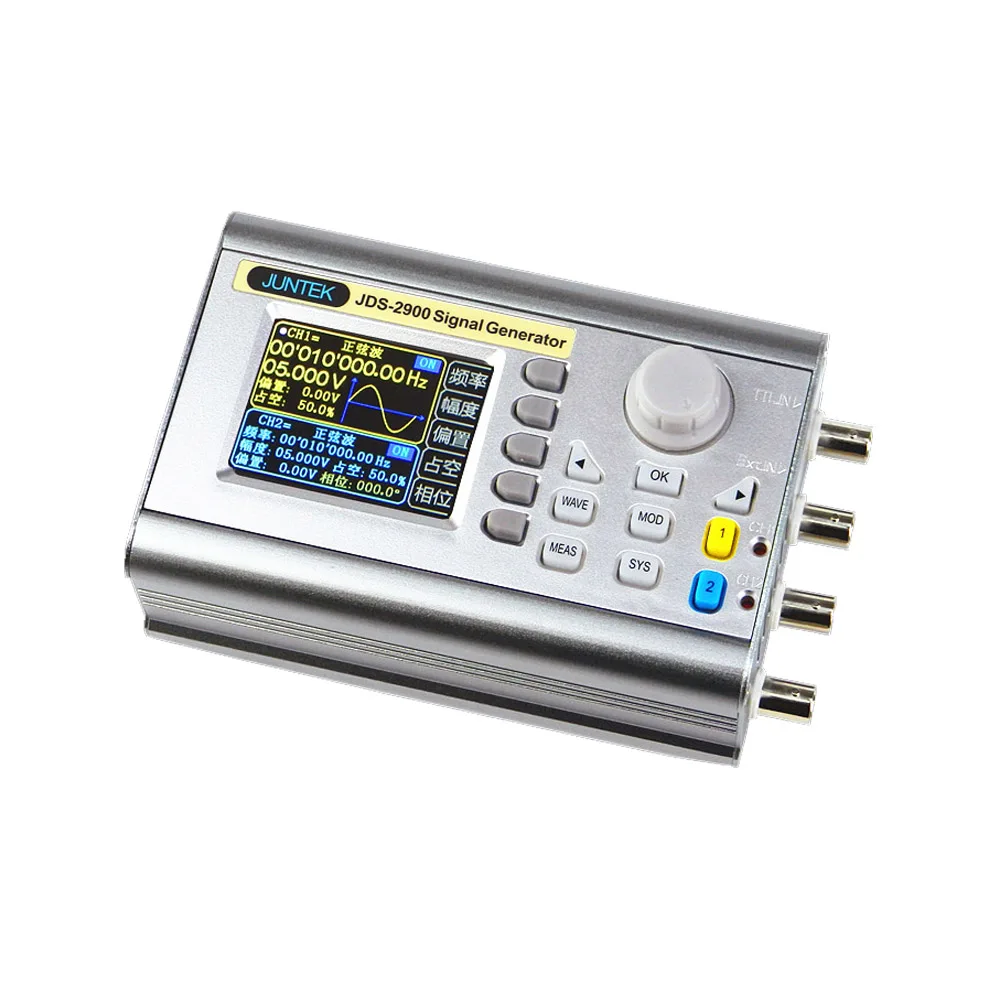

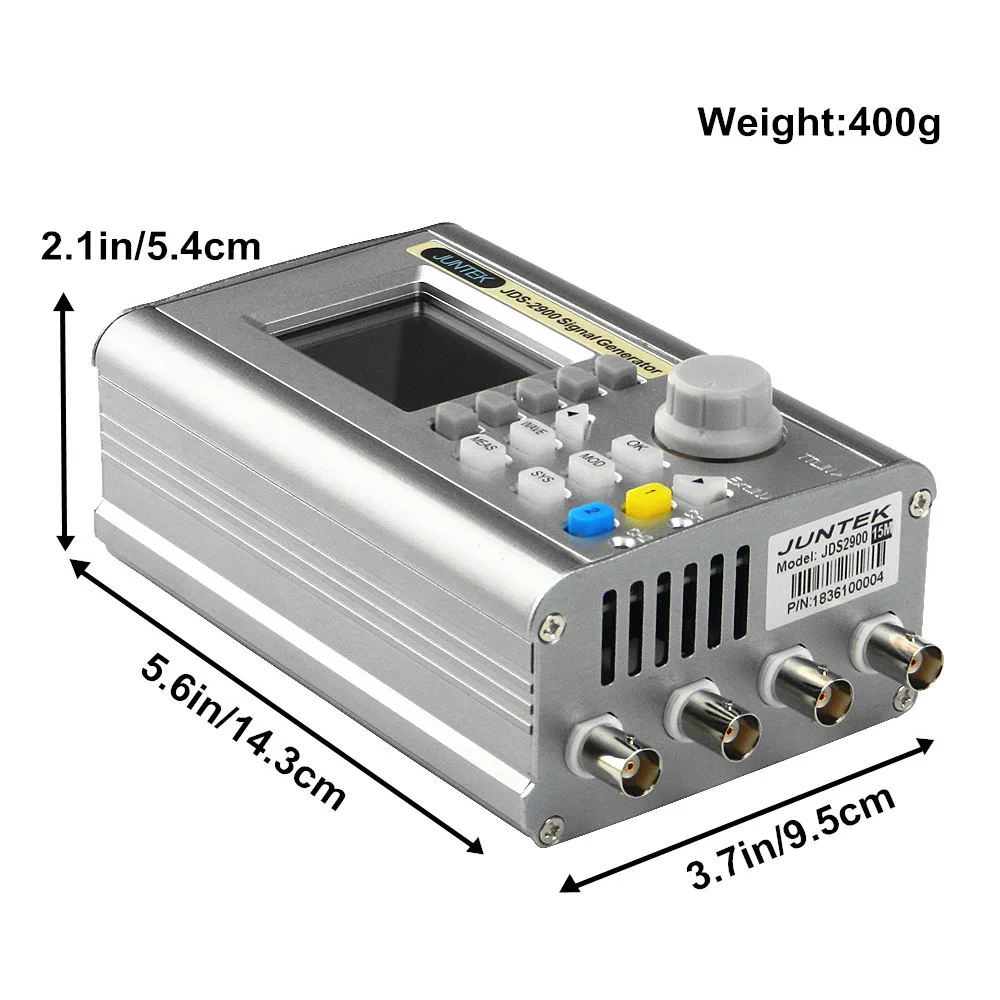

Размеры

146*96*56 мм
