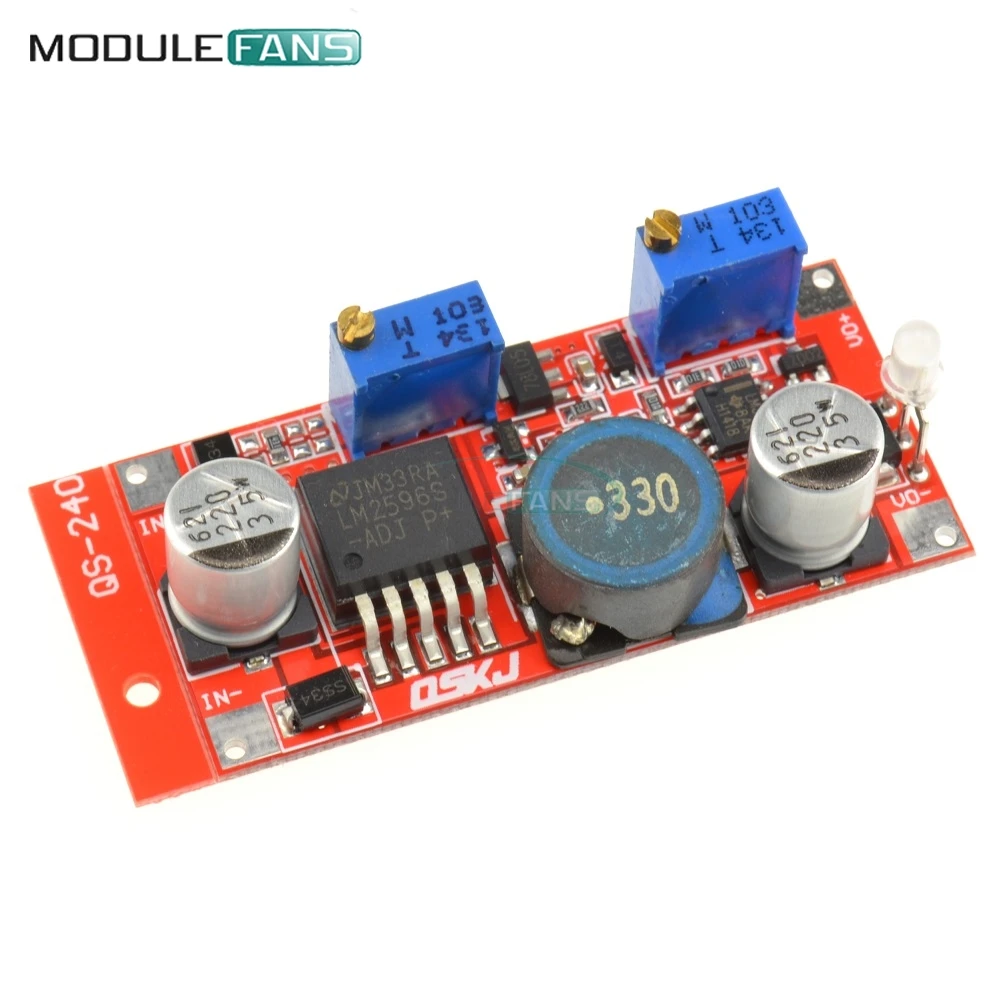

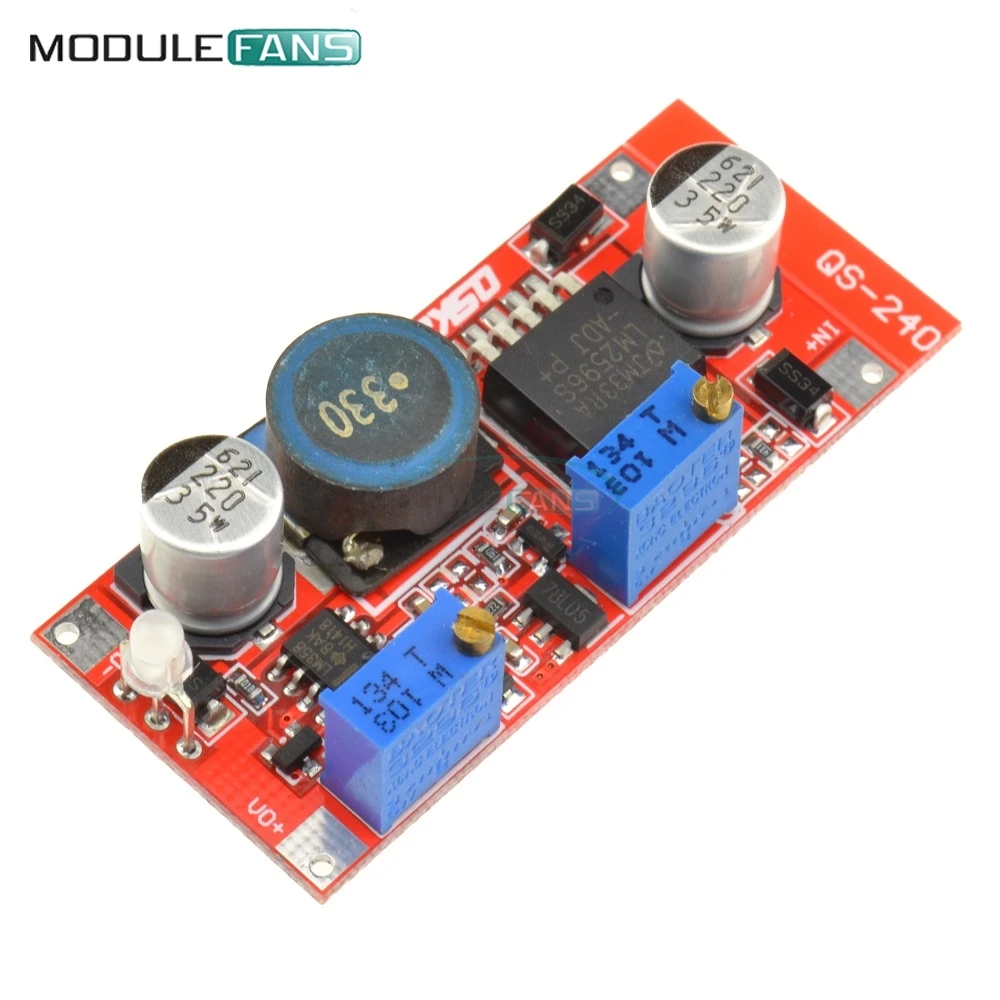

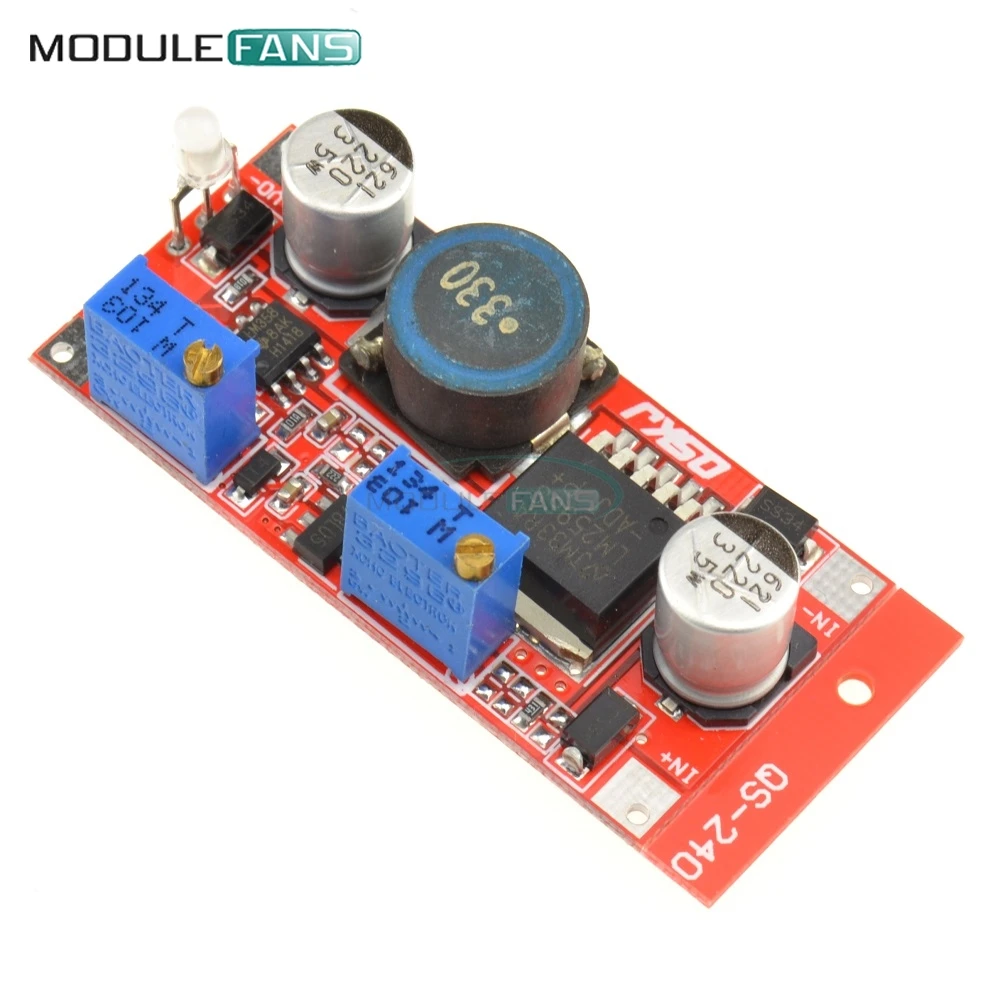

Постоянный ток 5-35 В до 1 25-30 3 А понижающий модуль питания Buck LM2596 плата регулятора

Постоянный ток 5-35 В до 1 25-30 3 А понижающий модуль питания Buck LM2596 плата регулятора

Обновление содержимого:
1. Зафиксируйте поворот тока лампы до 0,1 от значения постоянного тока (зарядка при использовании для определения разряда батареи);
2. Увеличенный входной диод защиты от обратной полярности;
3. Увеличьте выход обратного потока, предотвращая подачу диода, чтобы предотвратить повторную зарядку аккумулятора;
4. Используя специальную эталонную ИС и Высокоточный резистор для выборки, чтобы постоянный ток был более стабильным (от 20 до 100 градусов, постоянный ток 1 А, при температурном дрейфе менее 1%).

Особенно подходит для светодиодных драйверов
Мощный светодиодный привод постоянного тока
Зарядное устройство для литиевых батарей (включая ферроэлектрические)
Зарядное устройство 4 в, 6 в, 12 В, 14 В, 24 В
Никель-кадмиевое, никель-металлогидридное зарядное устройство
Солнечные панели и ветряные турбины

Характеристики:
Входное напряжение: 5-35 в
Выходное напряжение: плавная регулировка от 1,25 в до 30 в
Номинальный выходной ток: 3 А
Макс. Выходной ток: 4 а (более 15 Вт, желательно с радиатором)
Размер (Д x Ш x В): прибл. 1,9x0,95x0,5 дюйма/4,8x2,4 x см
Светильник индикатор
Индикатор постоянного тока (красный)
Индикатор зарядки (красный)
Полный заряд (зеленый)
Использование батареи:

L убедитесь в напряжении и токе аккумулятора, который вам нужен для зарядки
L Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение соответствовало напряжению заряда.
L Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение)
Используйте мультиметр со шкалой тока 10 А для измерения выходного тока короткого замыкания и Отрегулируйте потенциометр тока, чтобы убедиться, что выходной ток соответствует ожидаемому значению зарядного тока.
L ток заряда переводной лампы по умолчанию составляет 0,1 от зарядного тока (значение постоянного тока)
L подключен к аккумулятору и попробуйте зарядить (для предыдущих 5 шагов входной терминал модуля подключен к источнику питания, выходная нагрузка не подключена к батареям)

Использование драйвера постоянного тока светодиода:
L убедитесь, что рабочий ток и максимальное рабочее напряжение светодиода, которое необходимо для привода
L Отрегулируйте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение до максимального рабочего напряжения светодиода.
Используйте мультиметр в шкале тока 10 А для измерения выходного тока короткого замыкания и регулировки потенциометра тока
L чтобы убедиться, что выходной ток соответствует ожидаемому рабочему току светодиодный
L Соедините светодиодный, проверьте (за 3 вышеуказанных шага клемма входного модуля подключена к источнику питания, выходная нагрузка не подключена к светодиоду)

Посылка
1 х Регулируемый модуль питания
