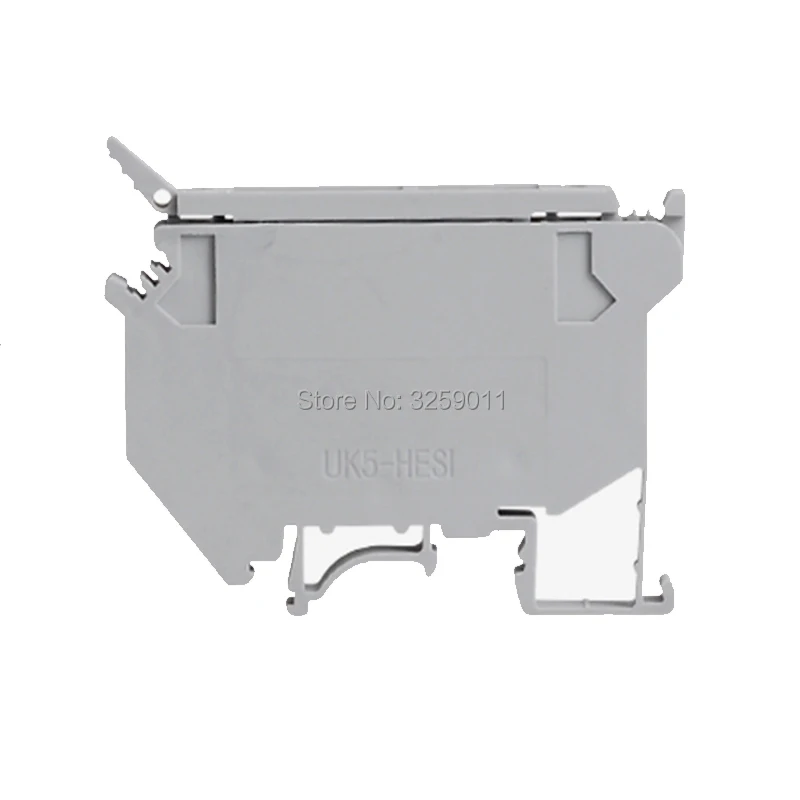

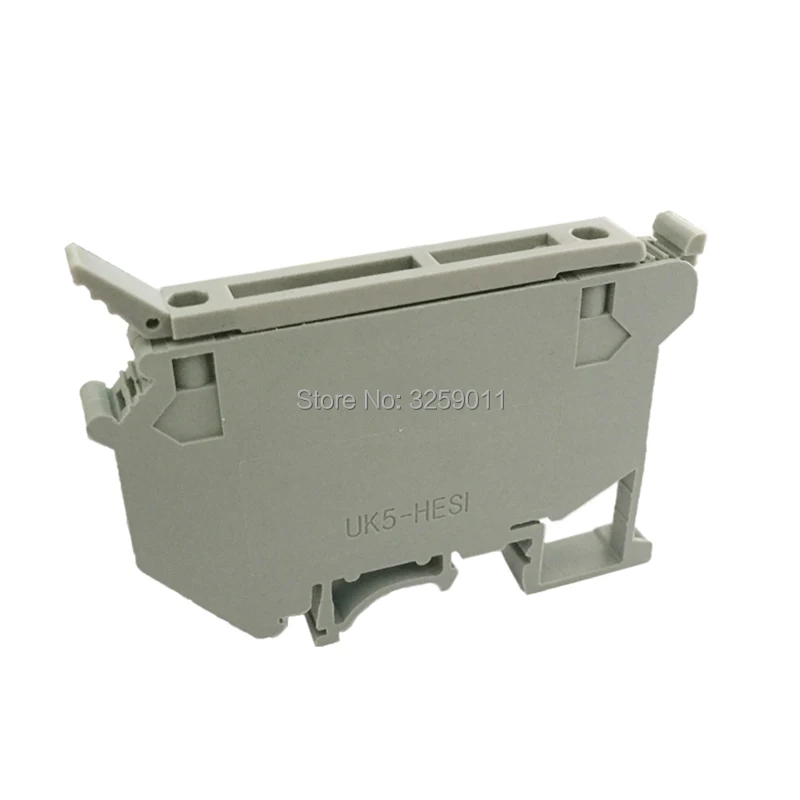

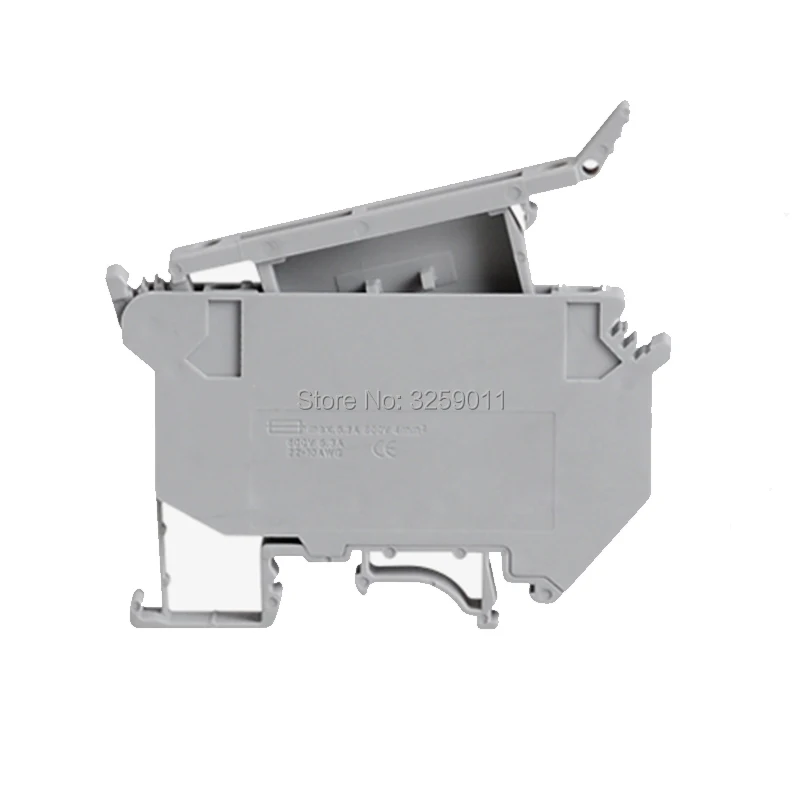

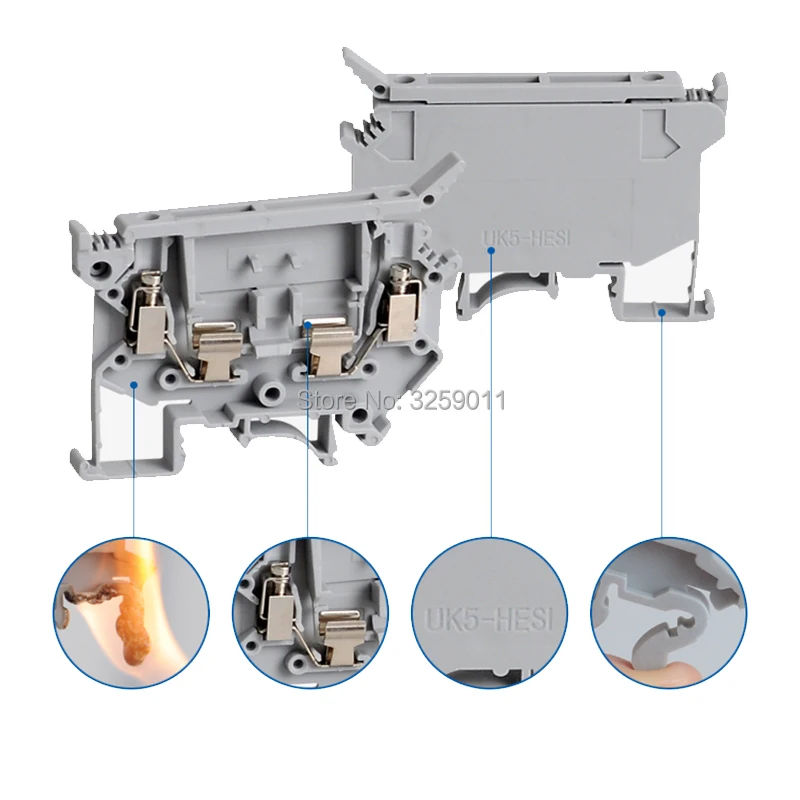

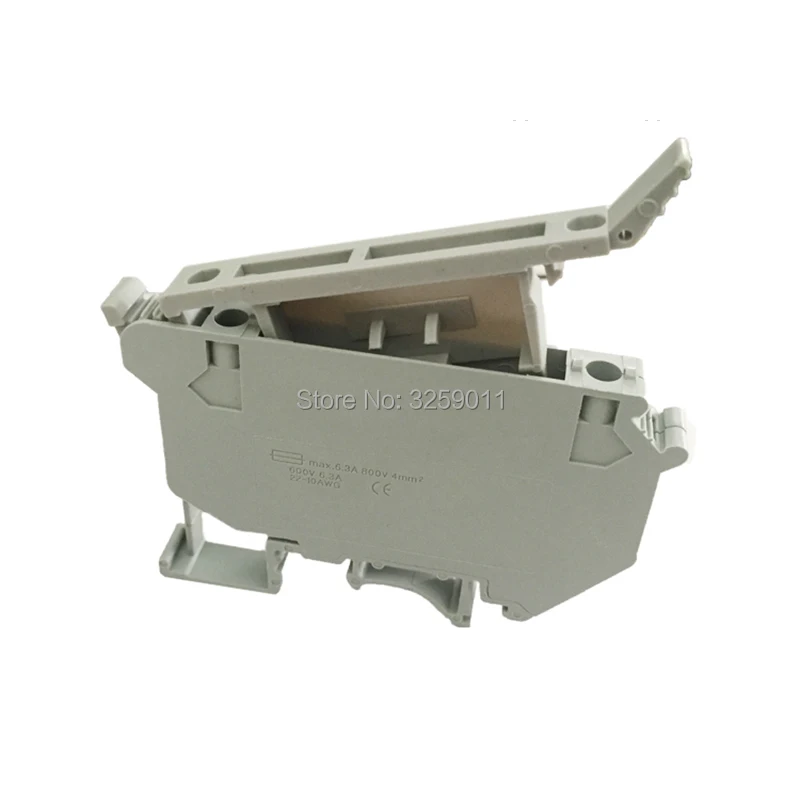

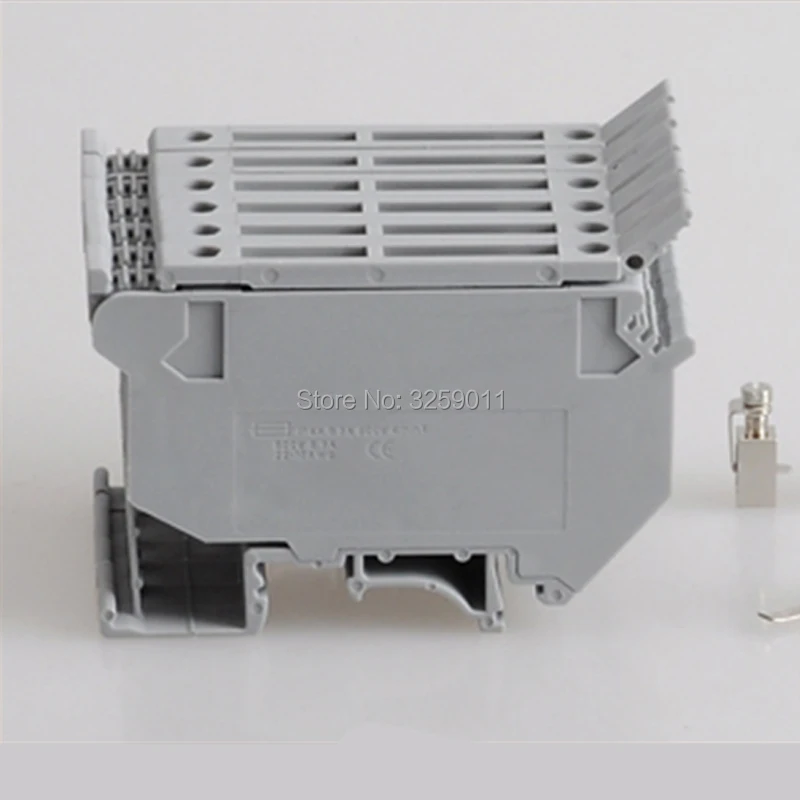

1 шт. контактного типа UK 600VAC 4 мм серый предохранитель модульный клеммный блок UK5

1 шт. контактного типа UK 600VAC 4 мм серый предохранитель модульный клеммный блок UK5

G.)

Общий

Примечание Для маркировки клемм Используйте маркировочный материал с шагом 8,2 мм.

Для маркировки рычага Используйте маркировочный материал с шагом 6,2 мм.

Количество уровней 1

Количество соединений 2

Номинальное сечение 4 мм и sup; 2;

Цвет Серый

Изоляционный материал ПА

Оценка воспламеняемости согласно UL 94 V0

Максимальная мощность рассеивания для номинального состояния 1,02 Вт

Предохранитель G/5x20/5x25/5x30

Тип Предохранителя Стекло/керамика/...

Номинальное напряжение перенапряжения 8 кВ

Степень загрязнения 3

Категория перенапряжения III

Группа изоляционных материалов I

Подключение в acc. Со стандартом IEC 60947-7-3

Максимальный ток нагрузки 6,3 A (ток определяется использованным предохранителем)

Номинальный ток I_N 6,3 A

Номинальное напряжение U_N 800 в (как клеммный блок предохранителя)

Номинальное рабочее напряжение 250 В

Открытая боковая панель Нет

Количество позиций 1

Спецификация испытаний на защиту от ударов DIN EN 50274 (VDE 0660-514): 2002-11

Задняя сторона для защиты руки Гарантировано

Защита пальцев Гарантировано

Колебания, широкополосный тест на шум Тест прошел

Спецификация теста, колебания, широкополосный шум DIN EN 50155 (VDE 0115-200): 2008-03

Испытательный спектр Испытательный срок службы категории 1, класс B, корпус установлен

Частота тестирования f₁= 5 Гц до f₂= 150 Гц

Уровень ASD 1,857 (м/с²)²/Гц

Ускорение 0,8 г

Продолжительность испытания на ось 5 h

Направления испытаний X-, Y-и Z-axis

Результаты испытаний на удар Тест прошел

Спецификация испытаний, испытание на удар DIN EN 50155 (VDE 0115-200): 2008-03

Ударная форма Полусинус

Ускорение 5 г

Время удара 30 мс

Количество ударов в одном направлении 3

Направления испытаний X-, Y-и Z-axis (pos. И neg.)

Относительный индекс температуры изоляционного материала (Elec., UL 746 B) 130 °C

Индекс температуры изоляционного материала (DIN EN 60216-1 (VDE 0304-21) 125 °C

Применение статического изоляционного материала в холодной воде -60 °C

Поведение в огне Для железнодорожных транспортных средств (DIN 5510-2) Тест прошел

Метод испытания на пламя (DIN EN 60695-11-10) V0

Индекс кислорода (DIN EN ISO 4589-2) > 32%

NF F16-101, NF F10-102 класса I 2

NF F16-101, NF F10-102 класс F 2

Воспламеняемость поверхности NFPA 130 (ASTM E 162) Пройденный

Удельная оптическая плотность дыма NFPA 130 (ASTM E 662) Пройденный

Токсичность дымового газа NFPA 130 (SMP 800C) Пройденный

Калориметрический теплоотвод NFPA 130 (ASTM E 1354) 27,5 МДж/кг

Противопожарная защита для железнодорожных транспортных средств (DIN EN 45545-2) R22 HL 1-HL 3

Противопожарная защита для железнодорожных транспортных средств (DIN EN 45545-2) R23 HL 1-HL 3

Противопожарная защита для железнодорожных транспортных средств (DIN EN 45545-2) R24 HL 1-HL 3

Противопожарная защита для железнодорожных транспортных средств (DIN EN 45545-2) R26 HL 1-HL 3

Размеры

Ширина 8,2 мм

Длина 72,5 мм

Высота NS 35/7, 5 56,5 мм

Высота NS 35/15 64 мм

Высота NS 32 61,5 мм

Данные подключения

Проводник поперечного сечения твердых мин. 0,2 мм & sup; 2;

Твердое сечение проводника Макс. 4 мм и sup; 2;

Проводник поперечного сечения гибкий мин. 0,2 мм & sup; 2;

Проводник поперечного сечения гибкий Макс. 4 мм и sup; 2;

Сечение проводника AWG min. 24

Сечение проводника AWG Макс. 12

Проводник поперечного сечения гибкий, с наконечником без пластиковой муфты мин. 0,25 мм & sup; 2;

Проводник поперечного сечения гибкий, с наконечником без пластиковой муфты Макс. 4 мм и sup; 2;

Проводник поперечного сечения гибкий, с наконечником с пластиковой муфтой мин. 0,25 мм & sup; 2;

Проводник поперечного сечения гибкий, с наконечником с пластиковой муфтой Макс. 4 мм и sup; 2;

Поперечное сечение с вставным мостом, максимум твердого тела. 4 мм и sup; 2;

Поперечное сечение с вставным мостом, многожильный Макс. 4 мм и sup; 2;

2 Проводника с таким же поперечным сечением, твердые мин. 0,2 мм & sup; 2;

2 Проводника с таким же поперечным сечением, твердое максимальное. 1,5 мм & sup; 2;

2 Проводника с таким же поперечным сечением, Многожильная мин. 0,2 мм & sup; 2;

2 Проводника с таким же поперечным сечением, многожильный Макс. 1,5 мм & sup; 2;

2 Проводника с таким же поперечным сечением, многожильный, наконечник без пластиковой втулки, мин. 0,25 мм & sup; 2;

2 Проводника с таким же поперечным сечением, многожильный, наконечник без пластиковой втулки, Макс. 1,5 мм & sup; 2;

2 Проводника с таким же поперечным сечением, многожильный, двойной наконечник с пластиковой втулкой, мин. 0,5 мм & sup; 2;

2 Проводника с таким же поперечным сечением, многожильный, двойной наконечник с пластиковой втулкой, Макс. 1,5 мм & sup; 2;

Поперечное сечение с вставным мостом, максимум твердого тела. 4 мм и sup; 2;

Поперечное сечение с вставным мостом, многожильный Макс. 4 мм и sup; 2;

Метод подключения Винтовое соединение

Длина зачистки 8 мм

Внутренний цилиндрический gage А4

Резьба винта М3

Крутящий момент затяжки, мин 0,6 нм

Максимальный крутящий момент затяжки 0,8 Нм
