A4988 Драйвер CNC Qunqi щит расширения платы для V3 гравер 3D принтера|Драйвер двигателя| |

1 шт. A4988-Shield доска

Этот продукт не включает модуль драйвера шагового двигателя A4988, его необходимо приобретать отдельно в магазине

А, информация о продукте

В Плата расширения может использоваться в качестве станок для резьбы по дереву, 3dprinter драйвер Плата расширения на общую сумму offourthe слот привода модуль шаговый двигатель. Обратите внимание, что Moto Sako не Контейнерный Модуль шагового двигателя 4988, нужно быть в магазине, чтобы buyCan быть drivenFourThe дорога не входит в двигатель, И каждый шаговый двигатель только требует twoindividualiomouth, то есть SixindividualIOMouth может быть очень хорошим управляемым тремя шаговыми двигателями, использование очень удобное, прощание с традиционным шаговым двигателем громоздкое.

Два, UNOAnd moduleioвведение в соответствие рта

Шаговый двигатель основные потребности управления штифта, другой штифт находится в гравировальной машине, or3DThe принтер, когда он используется, здесь мы не детализируем, iocorressing, как указано выше.

UNO --- Плата расширения

8 ------------------------ (enstepper мотор драйвер для того, чтобы в конце, низкий уровень эффективной)

7 и Z.DIR (управление направлением оси ZAxis)

6 и Y.DIR (управление направлением оси)

5 и X.DIR (Ось управления направлением)

4. Проведение Z. Шаг (ZAxis шаг управления)

3. Проводящий шаг Y. (управление шагом оси YAxis)

2 проведения X. Шаг (XAxis шаг управления)

/Ниже приведены простые процедуры управления шаговым двигателем,

# Определите EN 8/шаговый двигатель до конца, низкий уровень эффективный

# Define X_DIR 5/Xaxis шаговый двигатель управление направлением

# Define Y_DIR 6/управление направлением шагового двигателя оси yaxis

# Define Z_DIR 7/Управление шаговым двигателем zaxis

# Define X_STP 2/xaxis шаг управления

# Define Y_STP 3/yaxis шаг управления

# Define Z_STP 4/ступенчатое управление zaxis

*

/Функция: функция шага: Управляйте направлением шагового двигателя, шаг за шагом.

/Параметры: DirDirection controlDirPin, соответствующий шаговому моторному дирпингу, stepperpinmating к шаговому мотостеппину, StepsNumber шагов

/Нет возвращаемого значения

*/

Шаг Void (булеан dir byte dirPin, байтовый шаг int шаги,)

{

(DigitalWrite dirPin, dir);

Задержка (50);

Для (int i = 0; I < steps; i + +) {

DigitalWrite (stepperPin, HIGH);

DelayMicroseconds (800);

DigitalWrite (stepperPin, LOW);

DelayMicroseconds (800);

} Долл. США

} Долл. США

Void (setup) {/будет использоваться в шаговом мотоцикле установлен для вывода

(PinMode X_DIR, OUTPUT); pinMode (X_STP, OUTPUT);

(PinMode Y_DIR, OUTPUT); pinMode (Y_STP, OUTPUT);

(PinMode Z_DIR, OUTPUT); pinMode (Z_STP, OUTPUT);

(PinMode EN, OUTPUT);

(DigitalWrite EN, LOW);

} Долл. США

Пустота (петля) {

(Шаг false, X_DIR, X_STP, 200); /двигатель XShaft reversalOneRing, два сотых шага для круга

(Шаг false, Y_DIR, Y_STP, 200); /перемотка двигателя yShaft, два сотых шага для круга

(Шаг false, Z_DIR, Z_STP, 200); /двигатель zShaft reversalOneRing, два сотых шага для круга

Задержка (1000);

(Шаг true, X_DIR, X_STP, 200); /XShaft двигатель экспедитор, 200-шаг для круга

(Шаг true, Y_DIR, Y_STP, 200); /yShaft motor ForwardOneRing, два сотых шага для круга

(Шаг true, Z_DIR, Z_STP, 200); /двигатель zShaft ForwardOneRing, два сотых шага для круга

Задержка (1000);

} Долл. США

Экспериментальные феномены: Поворот шагового двигателя, пауза, затем цикл истории, поэтому цикл.

Стоит отметить, что в thea4988когда модуль не подключен, режим подключения шагового двигателя:

2A, 2BFor a group (красный, зеленый),1A, 1BFor a group (синий, желтый) хотели бы изменить направление, изменить расположение одной группы, для example2A,and2BExchange.

Описание продукта

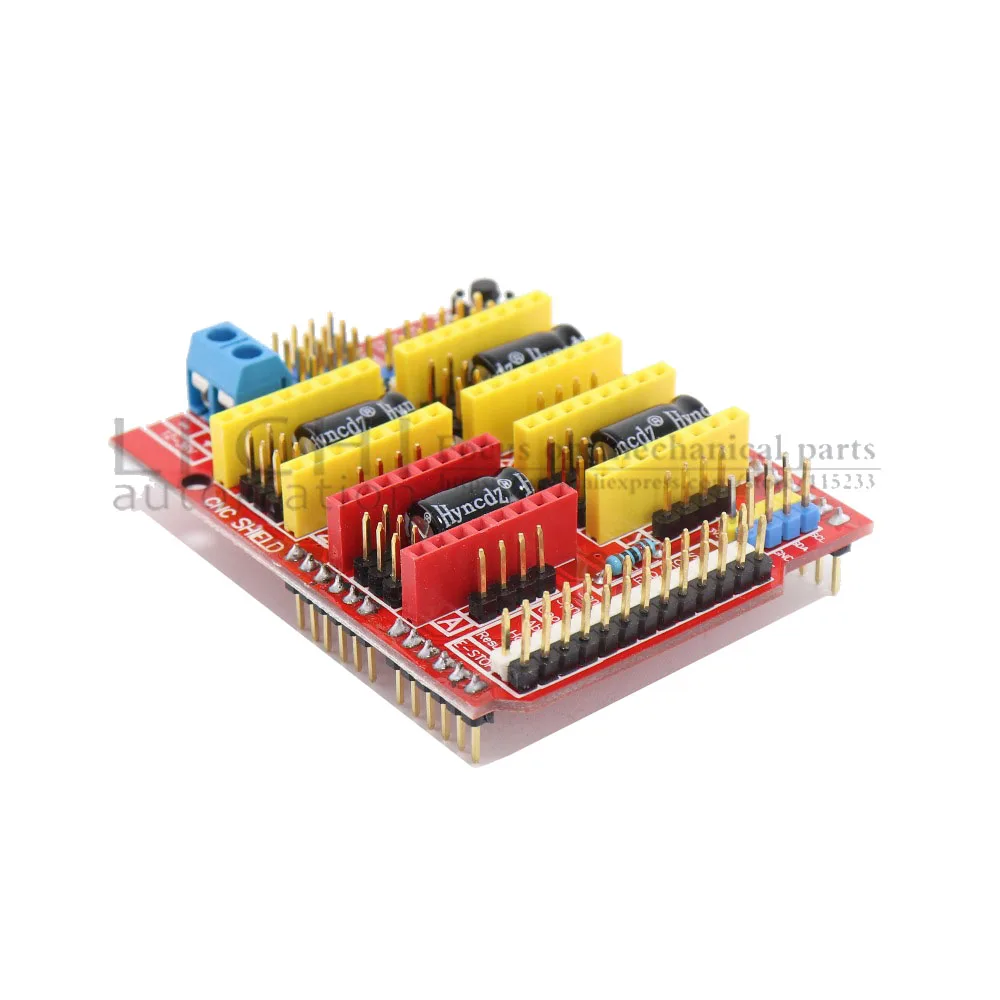

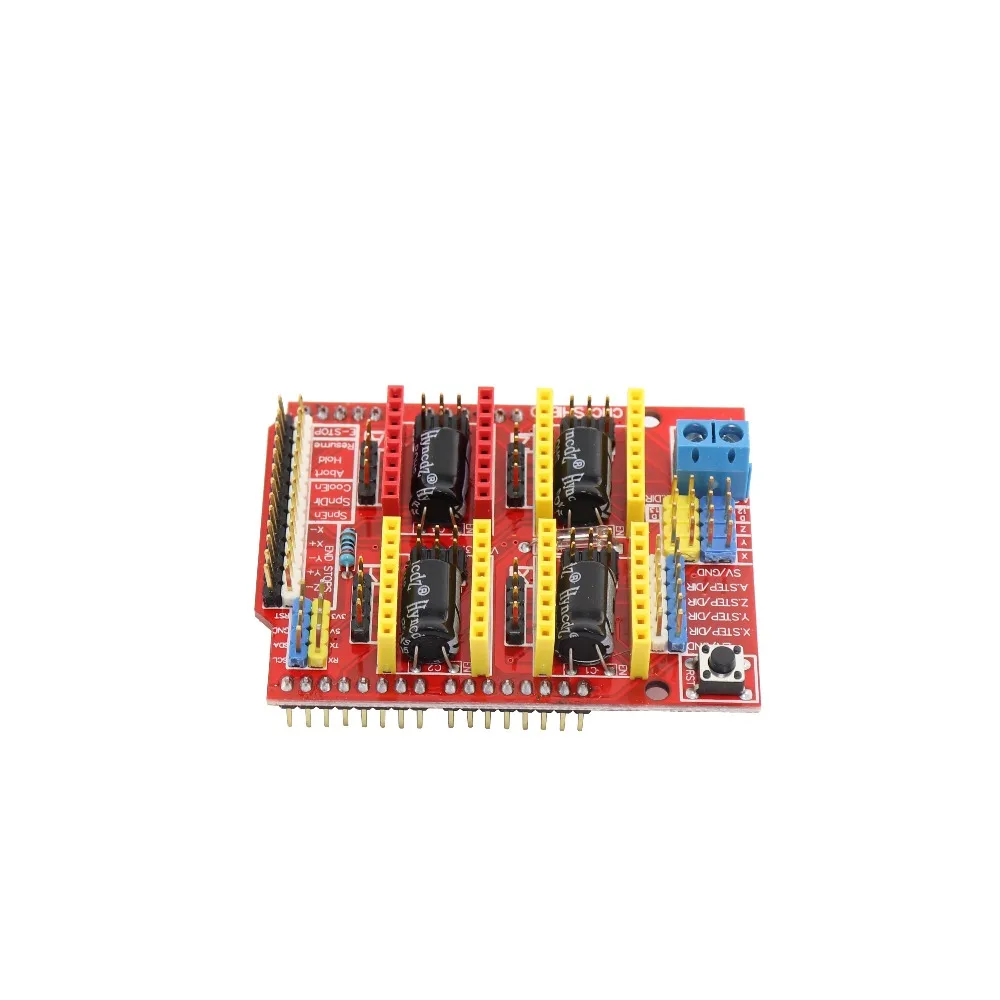

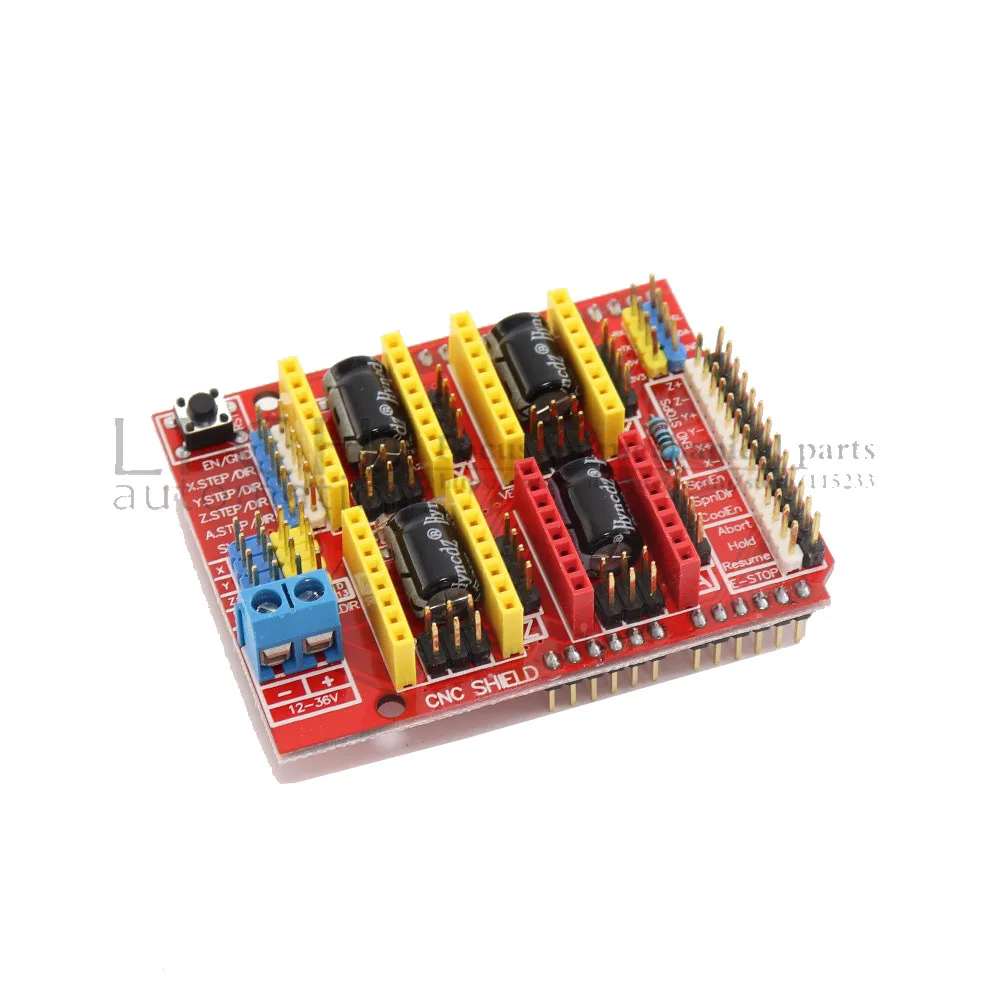

Монтажная плата на ЧПУ:
Последний щит с ЧПУ версия 3
0,9 совместимость. GRBL (прошивка с открытым исходным кодом, которая работает на uno, которая превращает команды g-кода в Степпер 37 сигналов)
PWM шпиндель и штифты направления
4-осевая машина Поддержка (X, Y, Z, может дубликат X, Y, Z, или сделать полный 4th оси с пользовательскую прошивку с помощью шпильки D12 и D13)
2 х торцевых стопа для каждой оси (всего 6)
Хладагент включить
Использует съемные A4988 или DRV8825 совместимые Шаговые драйверы
Перемычки для установки микрошагового механизма (некоторые драйверы, такие как DRV8825, могут работать до 1 / 32 микро шагового механизма)
Компактный дизайн.
Шаговые двигатели могут быть соединены с контактными разъемами Molex или припаянными 4 на месте.
Работает на 12-36 В постоянного тока. (на данный момент только драйверы DRV8825 могут работать до 36 В, поэтому учитывайте рабочее напряжение при включении.)
Обратите внимание, что это разобранный комплект и необходимы основные навыки пайки

Шаговый двигатель

1. Мы принимаем Alipay, west Union, TT.
