Соединительная Клеммная колодка 1 шт. комбинированный тип 24 8 AWG 41 A 800 в серый и

Соединительная Клеммная колодка 1 шт. комбинированный тип 24 8 AWG 41 A 800 в серый и

Общие

Количество уровней 1

Количество точек 2

Потенциалы 1

Номинальное сечение 6 мм, sup;2;

Цвет Серый

Изоляционный материал PA

Оценка воспламеняемости согласно UL 94 V0

Номинальная при скачках напряжения 8 кВ

Степень загрязнения окружающей среды 3

Категория перенапряжения III

Изоляционный материал группа Я

Максимальная мощность дискретизации при номинальном состоянии 1,31 W

Максимальный ток холостого хода 57 А (с 10 мм и sup;2; Проводник поперечного сечения)

Номинальный ток I_N 41 A

Номинальное напряжение U_N 800 V

Обувь с открытыми боковинами и панели Да

Спецификация тестирования на ударную защиту DIN EN 50274 (VDE 0660-514):2002-11

Защита задней части руки Гарантия

Защита для пальцев Гарантия

Результат при скачках напряжения тест Тесты прошло

Набор для проверки напряжения на перенапряжение 9,8 кв

Результаты проверки напряжения, выдерживаемой мощности Тесты прошло

Мощность, частота, Выдерживает напряжение 2 кВ

Результат теста для механической стабильности точками подключения (5 x проводник соединения) Тесты прошло

Результаты испытаний на изгиб Тесты прошло

Скорость тестирования на изгиб, вращение 10 об/мин

Циклов тест на подсоединение поворачивается 135

Тестовый проводник на изгиб, поперечное сечение/вес 0,2 мм & sup;2/0,2 кг

6 мм² /1,4 кг

10 мм & sup;2/2 кг

Результат испытания на растяжение Тесты прошло

Тест на растяжение сечения проводника 0,2 мм & sup;2;

Растягивающее усилие заданное значение 10 N

Тест на растяжение сечения проводника 6 мм, sup;2;

Растягивающее усилие заданное значение 80 N

Тест на растяжение сечения проводника 10 мм, sup;2;

Растягивающее усилие заданное значение 90 N

Результат плотного прилегания на опоре Тесты прошло

Плотно прилегает к носителю NS 32/NS 35

Заданное значение 5 N

Результаты теста на падение напряжения Тесты прошло

Требования, понижение напряжения ≤ 3,2 мВ

Результаты теста на повышение температуры Тесты прошло

Результат стабильности короткого замыкания Тесты прошло

Тест на короткое замыкание, поперечное сечение проводника 6 мм, sup;2;

Ток короткого времени 0,72 ка

Результаты тепловых испытаний Тесты прошло

Защита от тепловых особенностей (игольчатое пламя) Эффективная длительность 30С Отсчетом

Индекс температуры изоляционного материала (Elec., UL 746 B) 130 °C

Индекс температуры изоляционного материала (DIN EN 60216-1 (VDE 0304-21) 130 °C

Статические изоляционные материалы для холодного применения -60 °C

Режим огня для транспортных средств на рельсах (DIN 5510-2) Тесты прошло

Способ тестирования на пламя (DIN EN 60695-11-10) V0

Кислородный индекс (DIN EN ISO 4589-2) > 32%

NF F16-101, NF F10-102 класс I 2

NF F16-101, NF F10-102 класс F 2

Воспламеняемость поверхности NFPA 130 (ASTM E 162) Прошли

Удельная оптическая плотность дыма NFPA 130 (ASTM E 662) Прошли

Дымовой газ NFPA 130 (SMP 800C) Прошли

Теплоотвод NFPA 130 (ASTM E 1354) 28 МДж/кг

Противопожарная защита для рельсовых автомобилей (DIN EN 45545-2) R22 HL 1 - HL 3

Противопожарная защита для рельсовых автомобилей (DIN EN 45545-2) R23 HL 1 - HL 3

Противопожарная защита для рельсовых автомобилей (DIN EN 45545-2) R24 HL 1 - HL 3

Противопожарная защита для рельсовых автомобилей (DIN EN 45545-2) R26 HL 1 - HL 3

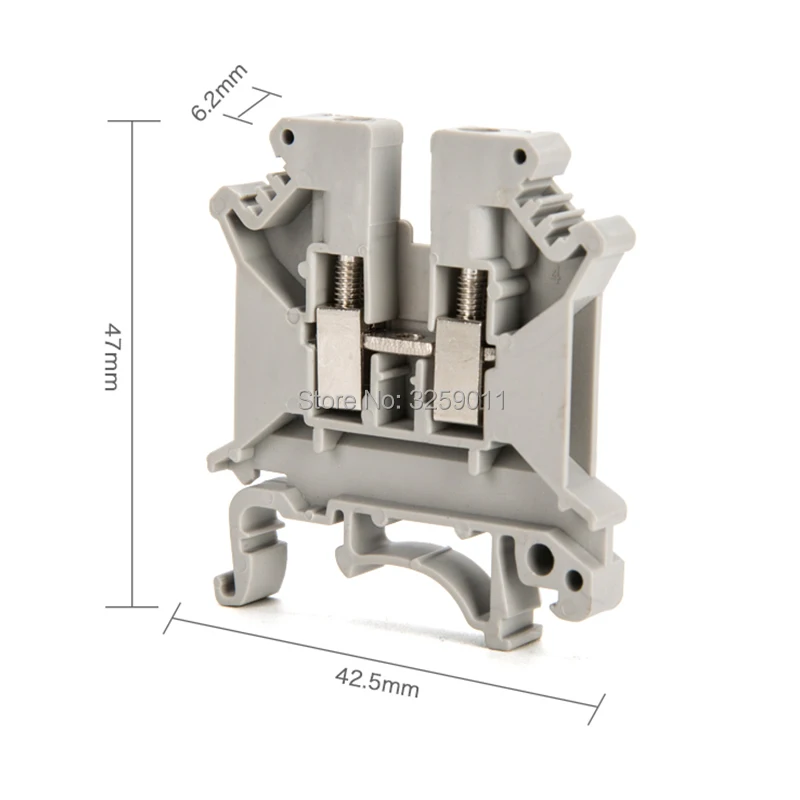

Размеры

Ширина 8,2 мм

Ширина крышки 1,8 мм

Длина 42,5 мм

Высота NS 35/7,5 47 мм

Высота NS 35/15 54,5 мм

Высота NS 32 52 мм

Соединение для передачи данных

Способ подключения Резьбовое соединение

Подключение к acc. Со стандартным IEC 60947-7-1

Проводник, поперечное сечение, твердое, мин. 0,2 мм & sup;2;

Поперечное сечение жилы однотонные Макс. 10 мм, sup;2;

Поперечное сечение проводника AWG мин. 24

Сечение проводника AWG max. 8

Гибкое сечение проводника, мин. 0,2 мм & sup;2;

Гибкая сечение проводника, макс. 6 мм, sup;2;

Мин. проводник AWG, поперечное сечение, гибкий 24

Максимальный сечение проводника AWG, гибкий 12

Проводник, гибкий, с наконечником без пластиковой муфты 0,25 мм & sup;2;

Сечение проводника гибкое, с наконечником без пластиковой муфты макс.. 6 мм, sup;2;

Поперечное сечение проводника, гибкий, с наконечником с пластиковой втулкой мин. 0,25 мм & sup;2;

Поперечное сечение проводника, гибкий, с наконечником с пластиковой втулкой Макс. 6 мм, sup;2;

Поперечное сечение с вставным мостом, макс. твердость. 4 мм, sup;2;

Поперечное сечение с вшитым мостом, макс. мель. 4 мм, sup;2;

2 Проводника с таким же поперечным сечением, твердый мин. 0,2 мм & sup;2;

2 Проводника с таким же поперечным сечением, максимальная твердость. 2,5 мм & sup;2;

2 Проводника с таким же поперечным сечением, мель в мин. 0,2 мм & sup;2;

2 Проводника с таким же поперечным сечением, мель макс.. 2,5 мм & sup;2;

2 Проводника с таким же поперечным сечением, многожильный, двойной наконечник с пластиковой втулкой, мин. 0,5 мм & sup;2;

2 Проводника с таким же поперечным сечением, многожильный, двойной наконечник с пластиковой втулкой, макс.. 4 мм, sup;2;

2 Проводника с таким же поперечным сечением, многожильный, ободок без пластиковой втулки, мин. 0,25 мм & sup;2;

2 Проводника с таким же поперечным сечением, многожильный, ободок без пластиковой втулки, макс.. 1,5 мм & sup;2;

Подключение к acc. Со стандартным IEC/EN 60079-7

Проводник, поперечное сечение, твердое, мин. 0,2 мм & sup;2;

Поперечное сечение жилы однотонные Макс. 10 мм, sup;2;

Поперечное сечение проводника AWG мин. 24

Сечение проводника AWG max. 8

Гибкое сечение проводника, мин. 0,2 мм & sup;2;

Гибкая сечение проводника, макс. 6 мм, sup;2;

Длина зачистки 10 мм

Внутренний цилиндрический датчика A5

С винтовой резьбой M4

Крутящий момент затяжки, мин 1,5 нм

Затяжки max 1,8 нм
