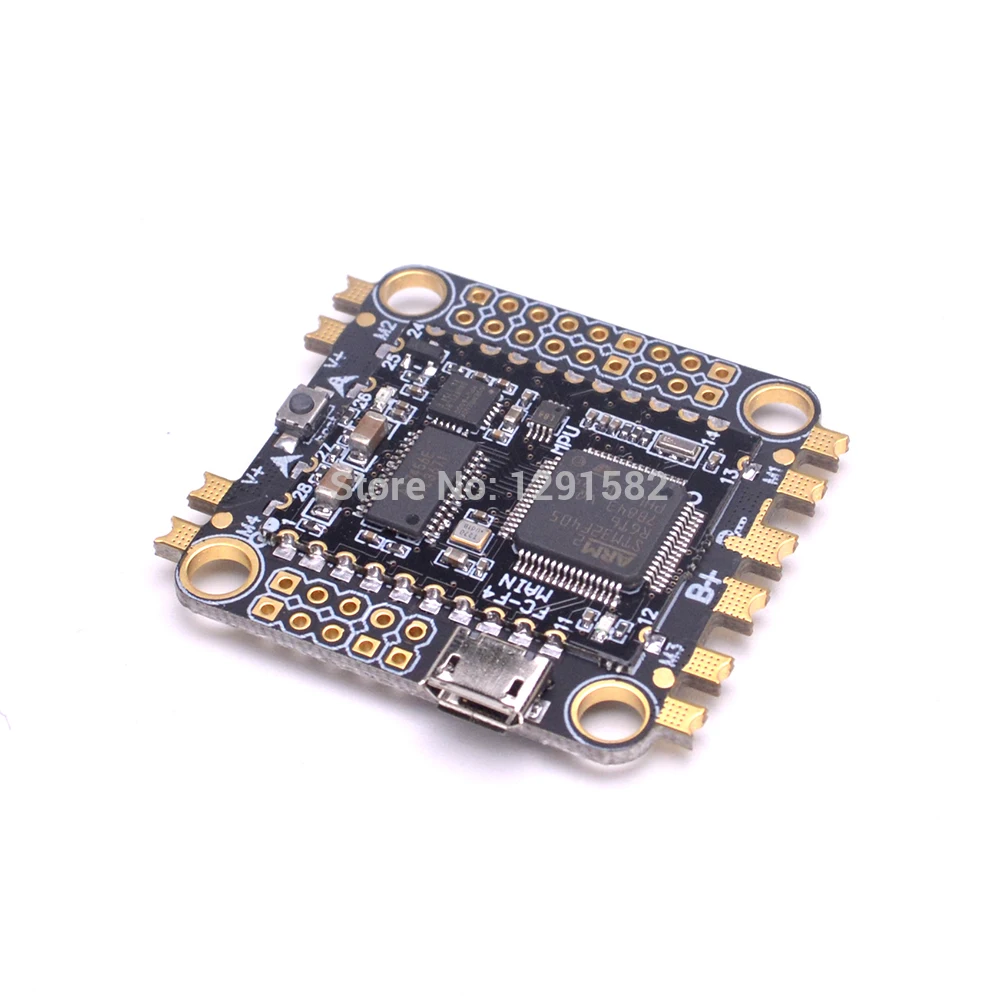

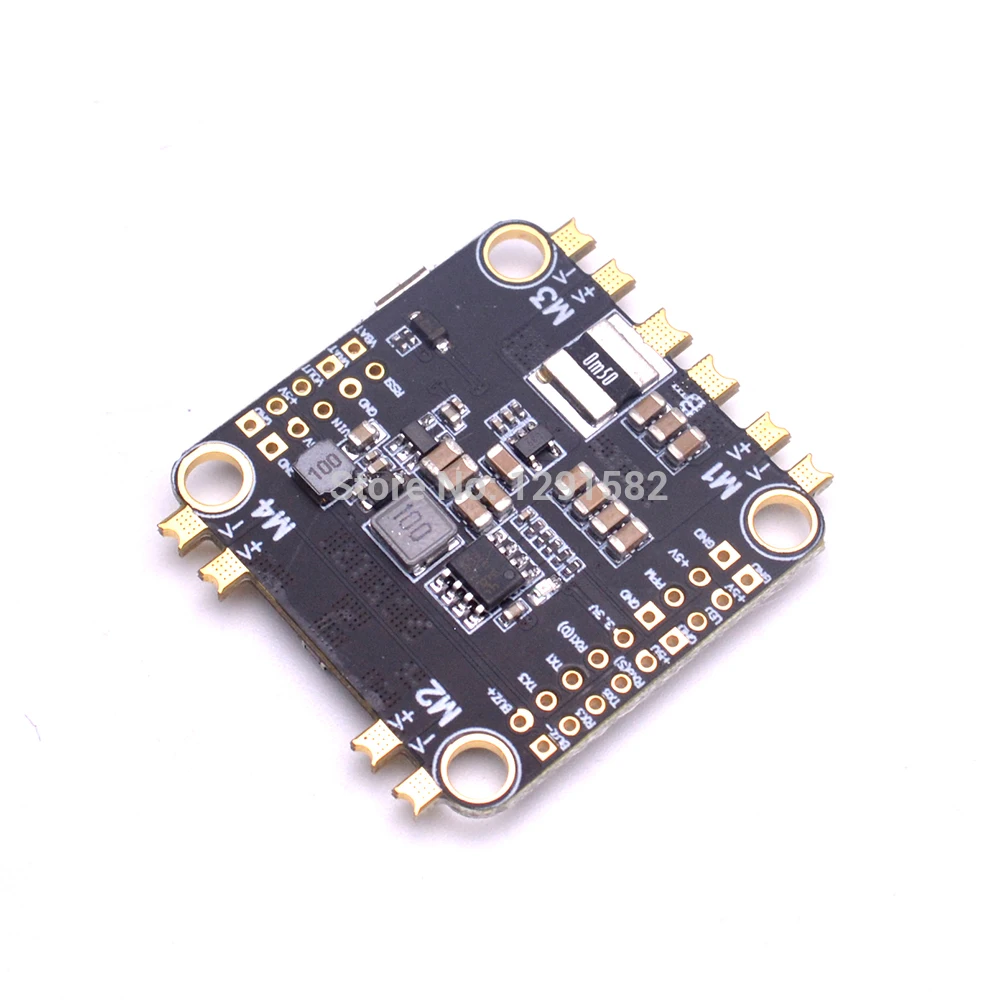

Панель контроллера полета F4 PDB STM32 встроенный контроллер OSD 5V BEC для хамелеона FPV 230

Панель контроллера полета F4 PDB STM32 встроенный контроллер OSD 5V BEC для хамелеона FPV 230

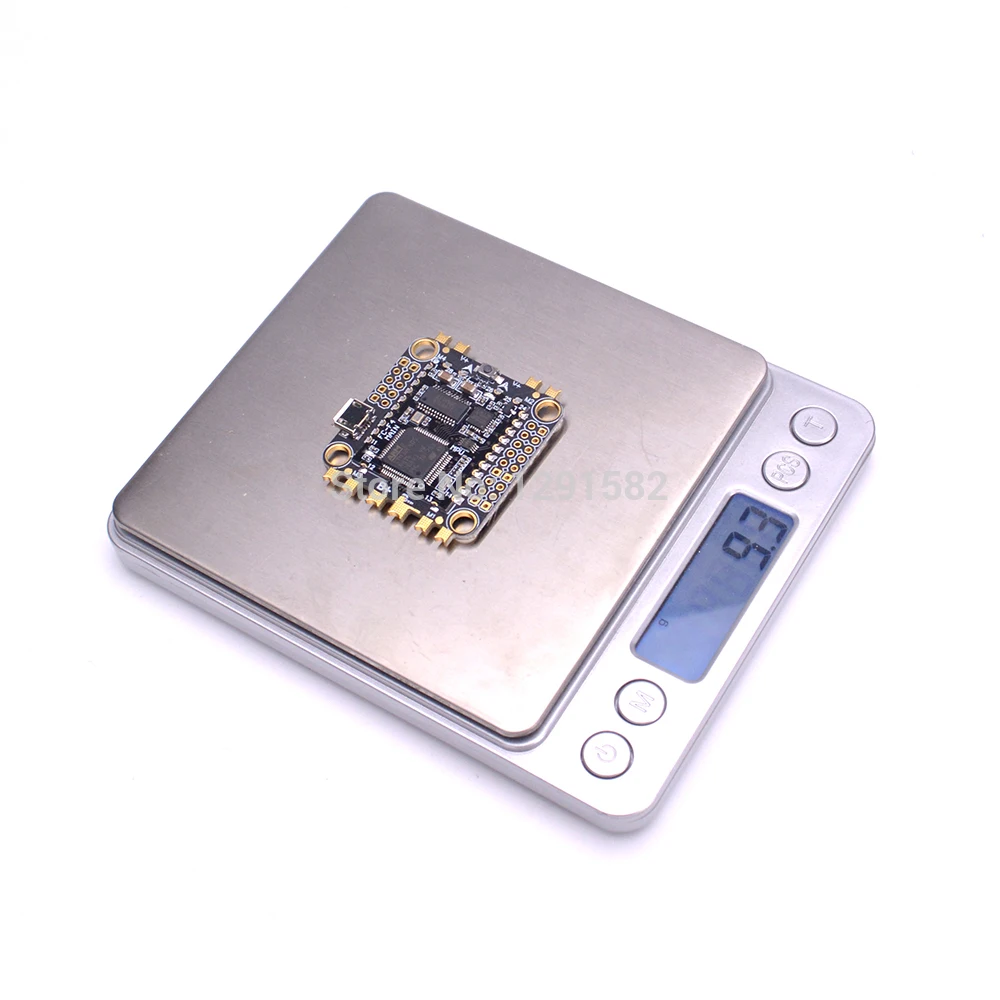

    Это использование STM32F405 с MPU6000 основной FPV небольшой шасси с управлением полетом, входное напряжение 2S-6S, BEC-5V выход поставляется с 3A током, для поддержки рынка основных PPM, SBUS, IBUS, DSM2 / DSMX и так далее. Интерфейс LED_STRIP, активный интерфейс buzzer. Интегрированная функция OSD, поддержка параметров OSD, поддержка новейшего DSHOT ESC.   Заводская прошивка по умолчанию: betaflight_3.2.0_OMNIBUSF4SD   Аппаратная конфигурация:   Мастер: STM32F405RGT6   Датчик: MPU6000   Приемник: Поддержка PPM, SBUS, IBUS, DSM2 / DSMX и так далее   LED_STRIP интерфейс   Активный звуковой интерфейс   Не черный ящик   Встроенный амперметр, обнаружение тока   Серверный компьютером с экранным меню интерфейс   Поставляется с BEC 5V 3A   Габаритные размеры 42*36 мм (включая длину склеивания проволоки)   Расстояние между отверстиями 30,5*30,5 мм   Диаметр 4,1 мм   Вес 9,3 грамм       Новый F4 контроль полета:   1. Использование прошивки OMNIBUSF4   2. Мастер STM32F405 GRT6 Частота обновления до 8K.   3. Толщина Меди PCB 3OZ для повышения стабильности тока и быстрого охлаждения   4. Выход BEC 5V3A   5. Открытые прокладки для легкой пайки и отбрасывания традиционных распределительных досок.   6 совместимы со всеми рынками ESC   7. Управление полетом IMU интегрированный OSD без чистки независимой прошивки, поддержка BF наземная станция справки OSD   8. Интегрированный гальванометр, мониторинг в реальном времени Потребляемая мощность и другие данные   9. Вы можете использовать пульт дистанционного управления для регулировки OSD данных, таких как управление полетом PID   10. Открытые порты можно отрегулировать от OSD карты, такие как мощность, частотный диапазон, частота (поддержка функции карты, такой как Легенда черной овцы, и приближающаяся карта DYS)   11.F4 управление полетом с использованием независимых четырех демпфирующих шариков, может фильтровать вибрацию двигателя, так что опыт полета лучше   M1-M4 ESC: Подключите шнур питания   V + -V-: соответствует линии электропитания ESC положительным и отрицательным, с '-' для Земли.   B + - B-: вход литиевой батареи   Загрузка: кнопка загрузки (используется в качестве прошивки кисти)   + 5 В: с выходом 3A, может быть подключен к изображению, приемнику, камере.   Заземление: заземления   Vout: видео выход, затем изображение передачи изображения сигнальной линии   Вин: видео вход, затем кабель сигнала камеры   Светодиод: программируемый LED_Strip сигнальный линейный выход   RX6 (S): подключите приемник SBUS здесь   RX1 (D): подключите приемник DSM2 / DSMX / IBUS здесь   PPM: здесь PPM приемник   VBAT: Изображение широкого напряжения положительный источник питания (с синхронизацией напряжения батареи), где напряжение-это напряжение питания   BUZ +, BUZ-: BB кольцо на линии (поддерживает только активный зуммер, различение положительного и отрицательного)   RX3, TX3: Серийный порт URAT3

В комплект входит: F4 Flight Control x 1, как показано на картинке

Примечание: Так как многие клиенты сообщают, что плата с датчиком ICM20608, который мы использовали раньше, имеет проблемы с дрожанием; Таким образом, теперь мы являемся наиболее стабильнымиMPU6000Чип.
