DFRobot FireBeetle OSD модуль наложения символов на экране, 3,3 ~ 5 В AT7456E OSD чип 512B EEPROM с видео приводом, сепаратор синхронизации, видео Отдельный переключатель для дорожных камер домашней автоматизации   Введение

• OSD-это аббревиатура экранного дисплея, это технология настройки экранного меню для добавления различных символов в стиле меню на экранном дисплее.

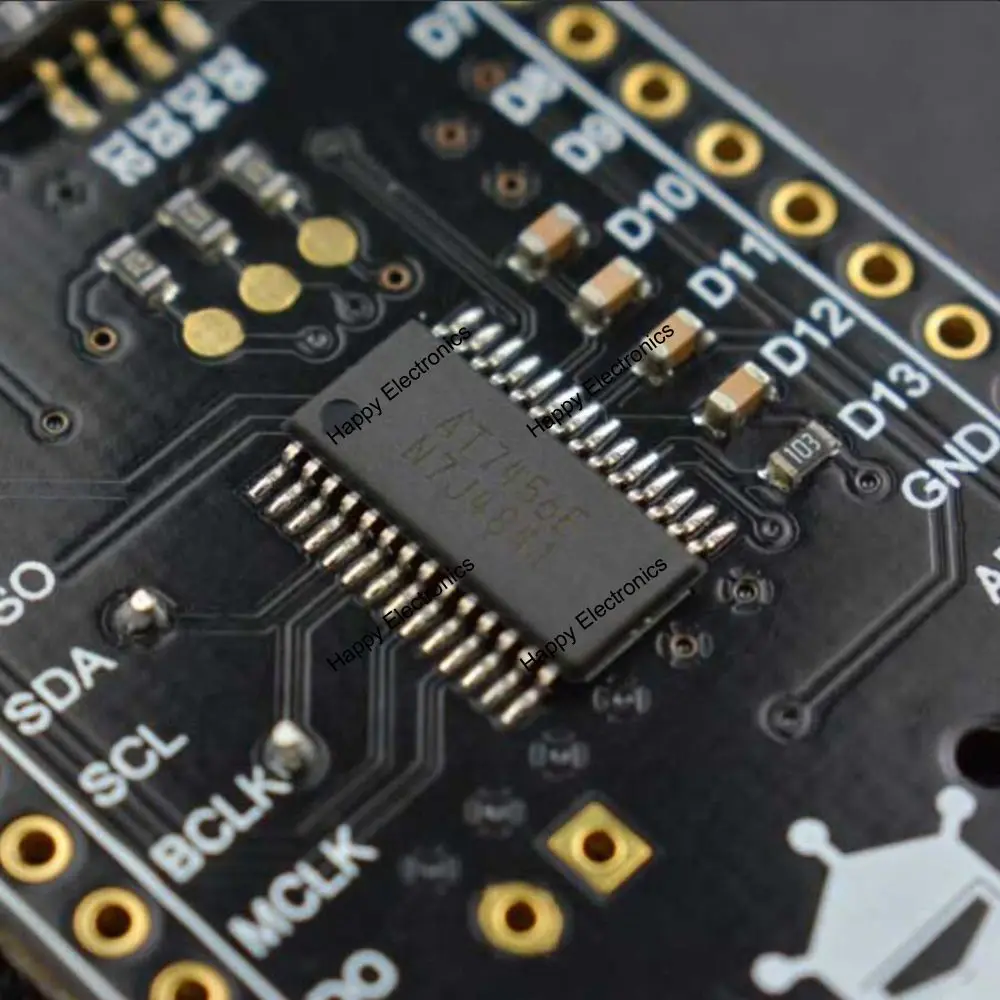

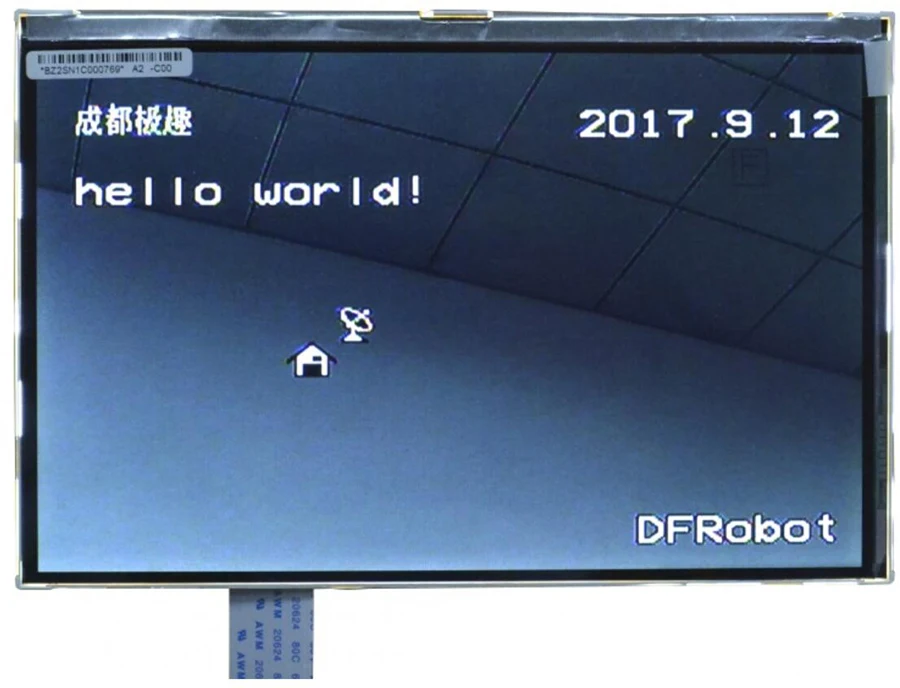

• Модуль наложения символов FireBeetle OSD-это новый продукт, представленный DFRobot. Он принимает чип AT7456E OSD. Это одноканальный модуль OSD, оснащенный функциями, такими как видеонакопитель, сепаратор синхронизации, Отдельный переключатель видео и т. д. он поставляется с пользовательским пространством для хранения 512 байт EEPROM. После подключения к видео-источникам (av-сигналам) дисплей охватывает 540x192 пикселей, которые могут отображать 16x30 символов на экране. Пользователи также могут позвонить в библиотека шрифта, чтобы показать символы и изображения.

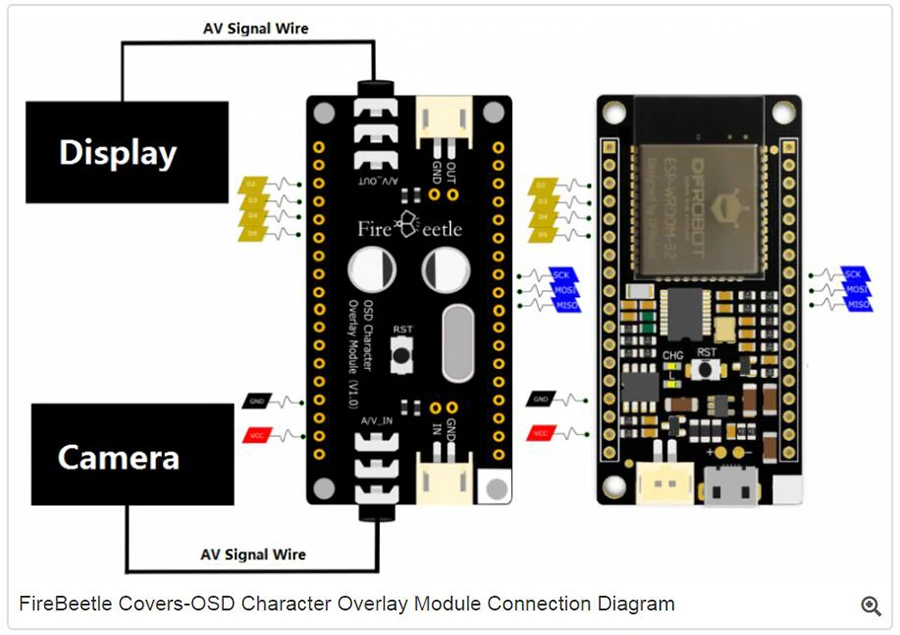

• Этот модуль наложения символов FireBeetle OSD совместим с интерфейсами серии FireBeetle и может быть непосредственно подключен к системным платам FireBeetle.
• Этот модуль может быть широко применен для отображения символов устройства и отображения времени устройства монитора, таких как дорожные камеры, домашней автоматизации.

Ожидаемые результаты

• 512 байт EEPROM пользовательское пространство для хранения
• Поддержка мигание, Обратный Цвет и фоновое управление символов
• Поддержка настройки легкой линии по линии.
• Максимальное отображение 16x30 символов
• Поддержка компенсации затухания вывода видеонакопителя
• Встроенный генератор синхронизации и поддержка внешнего соединения сигнала синхронизации
• Совместимость с NTSC и PAL
• Встроенные персонажи в наличии

• Этот модуль может быть широко применен для отображения символов устройства и отображения времени устройства монитора, таких как дорожные камеры, домашней автоматизации.

• Рабочее напряжение: 3,3 В ~ 5 В
• Рабочий ток: 75 мА
• Отображение символов: 16x30
• Символ пикселя: 18x12
• Разрешение: 540x192
• Цвет: один цвет (белый)
• Источник сигнала: AV I/O
• Интерфейс связи: SPI
• Рабочая температура: -10 ℃ ~ 85 ℃

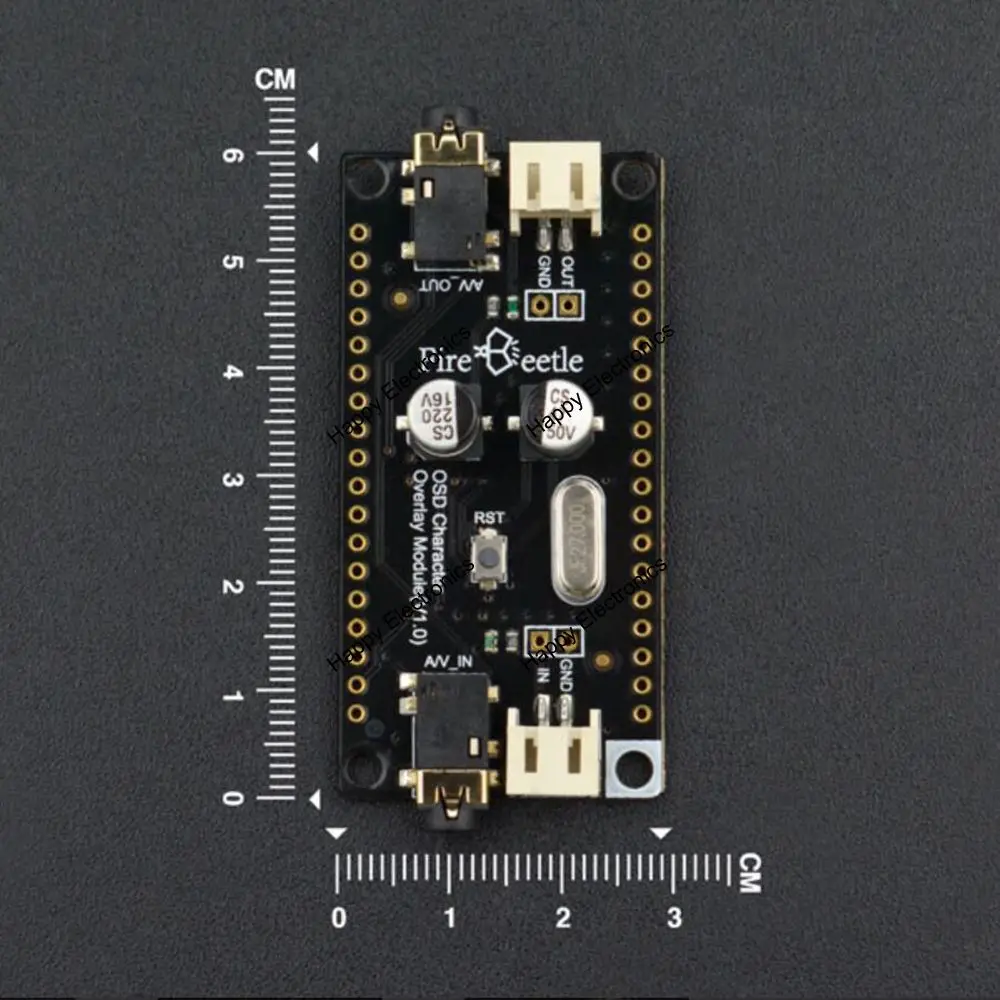

• Размеры: 2,28 дюйма x 1, 14 дюймов/58 мм x 29 мм

• Вики продукта:
• Больше документов:

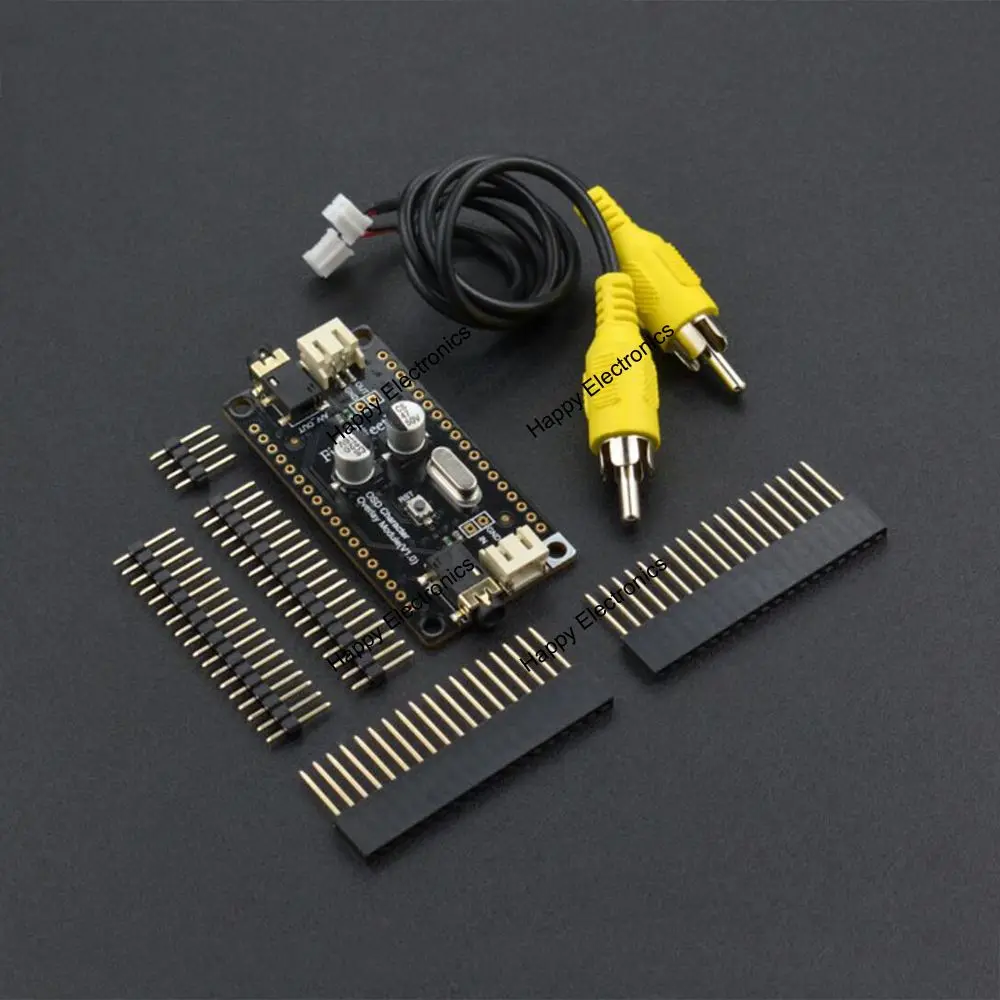

• Модуль наложения символов FireBeetle OSD x1
• AV для JST-2P проводов x2
• 2,54 черный женский Header-18P x2
• 2,54 черный Pin-18P x2
• 2,54 черный Pin-4P x1
