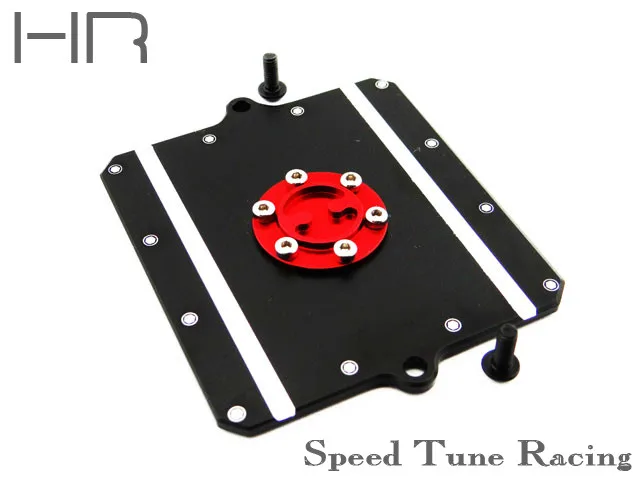

Лидер продаж алюминиевая Реплика коробки приемника топливного элемента для Axial
2 277,34 руб.
Новое поступление
Передняя и задняя оси YEAHRUN Steel Complete Alloy для 1:10 RC Rock Crawler Scx10 90047 90046 90059 90060|Детали
6 840,43 руб.
2018 Новый 2 шт Flysky FS GR3E AFHDS 4G 3CH приемник RC для GT3B GT2 GT3C передатчик автомобиль
3 401,09 руб.
Кабель DroneB для зарядного устройства X54HW JY018 кабель быстрой зарядки
204,25 руб.
2 шт./упак. провод с силикатной гелевой Батарея 3S 1300 мА/ч 30C 11 1 V батареи LiPo для
2 310,23 руб.
Новая мини плата контроллера скорости 2 3s 4 в 1 10A ESC BLHeli_S для Mini flytower OPTO
1 843,60 руб.
Планка деревянная для самолета/лодки квадратные палочки типа сделай сам 330x8x 8/9x
434,51 - 2 477,00 руб.
15x5 5 3K Пропеллер из углеродного волокна CW CCW 1555 CF реквизит для S800 гексакоптер Quad Octa
474,29 руб.
superior RC parts
Магазина superior RC parts работает с 23.07.2015. его рейтинг составлет 91.89 баллов из 100. В избранное добавили 4132 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 1018 наименований товаров, успешно доставлено 5897 заказов. 1752 покупателей оставили отзывы о продавце.
Характеристики
Драйвер мотора MD02 L298N BTS7971 для радиоуправляемого автомобиля|ultra power|motor rc carmotor |
История изменения цены
*Текущая стоимость 1 826,77 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-21-2026 | 2173.59 руб. | 2282.16 руб. | 2227.5 руб. |
| Feb-21-2026 | 2155.74 руб. | 2263.31 руб. | 2209 руб. |
| Jan-21-2026 | 1808.89 руб. | 1898.33 руб. | 1853 руб. |
| Dec-21-2025 | 2118.39 руб. | 2224.48 руб. | 2171 руб. |
| Nov-21-2025 | 1844.85 руб. | 1936.50 руб. | 1890 руб. |
| Oct-21-2025 | 2082.0 руб. | 2186.16 руб. | 2134 руб. |
| Sep-21-2025 | 2063.26 руб. | 2166.30 руб. | 2114.5 руб. |
| Aug-21-2025 | 2045.37 руб. | 2147.9 руб. | 2096 руб. |
| Jul-21-2025 | 2027.81 руб. | 2128.77 руб. | 2077.5 руб. |
Описание товара

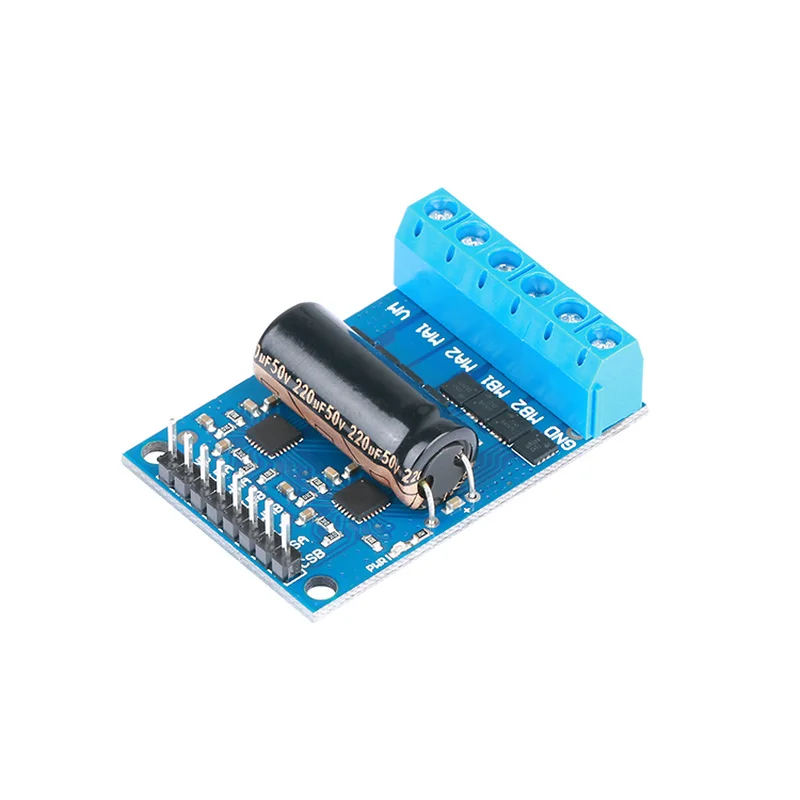

MD02 Высокая мощность драйвер двигателя 17A двойной H мост привод Обнаружение тока Far Ultra L298N BTS7971 для RC автомобиля робота DIY
| Введение продукта |

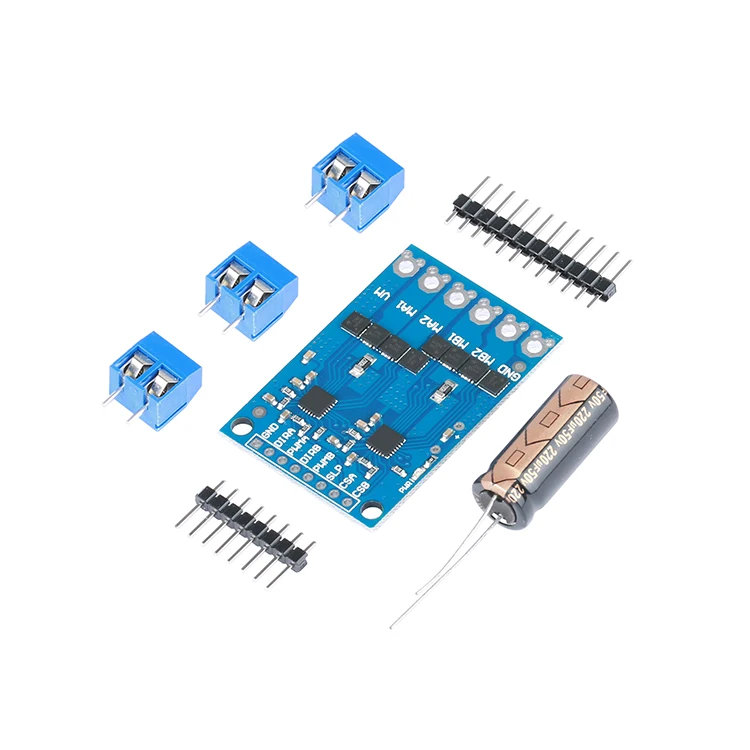

По умолчанию необходимо отправить несваренные штырьковые заголовки и клеммы. Пожалуйста, отправьте нам сообщение о том, что вам нужен спаянный штифт.
Двухмоторный драйвер MD02 состоит из одного h-мостового драйвера IC plus четырех внешних n-канальных МОП-транзисторы. Он отличается компактностью, поддерживает широкий диапазон входного напряжения 5,9 V постоянного тока до 40 в, постоянный ток может достигать 17A, а также поддерживает 100% широтно-импульсная модуляция. Модуль реализует переднее, обратное и скоростное управление мотором через направляющий штифт DIR и штифт управления скоростью PWM.
Контроль терминал поддерживает 1,8 в-5 в Логические входы и Драйвер IC интегрирует PWM Управление током, что ограничивает возможности Мотор Пусковой ток. Переход модуля драйвера MD01 в режим низкой мощности, когда SLP pin установлен низко, обеспечивает низкое потребление тока около 9uA.
| Параметры продукта |
Рабочее напряжение: 5,9-40V
Рабочий ток: 17A
Логический вход: 1,8 в, 3,3 В, 5 В (макс.)
Частота ШИМ: 100 кГц
Обнаружение тока: 50 мВ/A CS Pin
Защита от обратного напряжения: нет (VM и GND не должны быть отменены)
Защита от низкого напряжения: Да
Защита от короткого замыкания: Да
Таблица правды управления
По умолчанию низкий уровень штифта SLP заключается в том, чтобы установить SLP pin high для нормального использования, который может быть непосредственно подключен к положительной стороне логического источника питания или через порт IO микроконтроллера. (Два логических значения одинаковые)
| Моторный приводной стол правды | |||||
| SLP | PWMA | Дира | MA1 | MA2 | Состояние |
| H | H (ШИМ) | H | H | L | Вперед (ШИМ) |
| H | H (ШИМ) | L | L | H | Назад (ШИМ) |
| H | L | X | L | L | Тормоз |
| L | X | X | X | X | Стоп |
Примечание: В таблице указаны высокие и низкие уровни, соответственно. Входное напряжение logic привод часть не должна превышать 5,5 V. 1,8 V, 3,3 V 5V систем применимы.

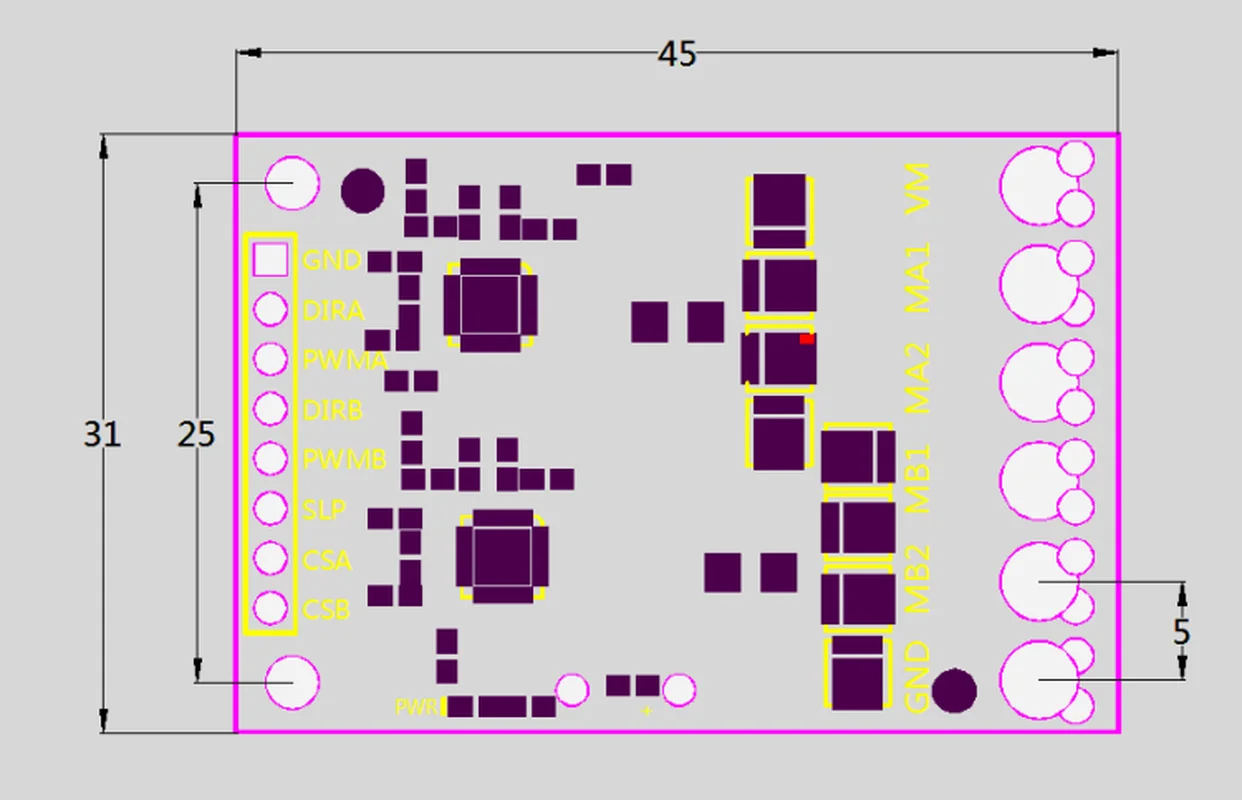

| Размер изделия |
Единица измерения: мм
| Информация о продукте |

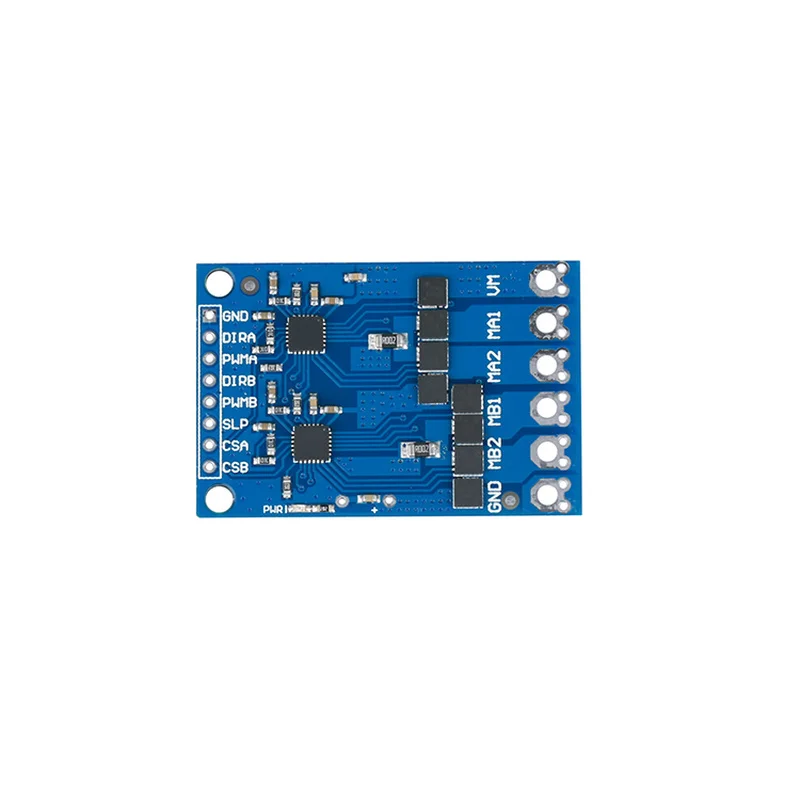

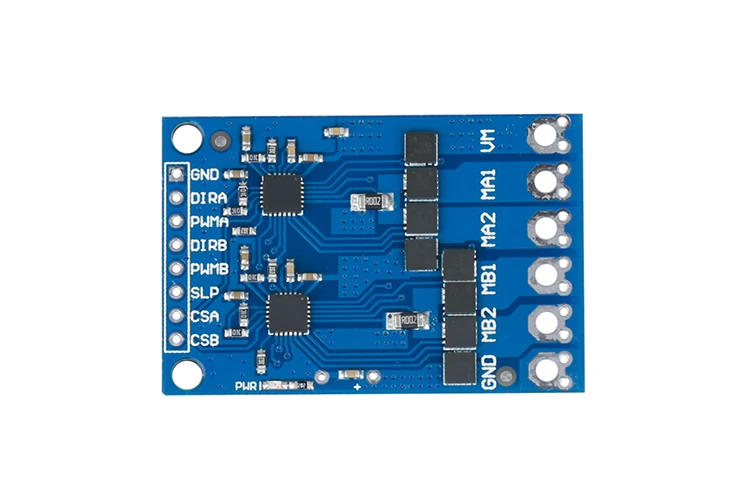

| Штырь | Состояние по умолчанию | Опишите |
| ВМ | Входная мощность терминала, диапазон напряжения 0. 5 м (макс.) | |
| MA1 | Положительный полюс выходного соединения двигателя | |
| MA2 | Выход двигателя отрицательный электрод | |
| GND | Подключение к отрицательному электроду источника питания | |
| PWMA | Низкий уровень | Скорость двигателя ШИМ входной сигнал конец, может осуществить регулировку скорости двигателя |
| Дира | Низкий уровень | Управление направлением двигателя, при высоком уровне, поток тока от m + до m -, и наоборот от m-до m + |
| SLP | Низкий уровень | Режим низкой мощности, низкий уровень по умолчанию, необходимо использовать SLP pin для устойчивого высокого уровня |
| CSA | Штырь обнаружения тока эффективен только при положительном, обратном, выходное напряжение пропорционально току и току 50 мВ/A, сейчас у нас 00:00 и напряжение 0,05 V. |
ШИМЧастота
MD02Максимальная поддержка привода двигателя100 кГцВШИМЧастота, обратите внимание, что потеря переключения схемы привода также будет пропорциональна тому, что схема приводаШИМЧастота. В общем, мы рекомендуем использовать10-30 кГцПриводной двигатель.
Обнаружение тока и ограничение тока
MD02Штырь обнаружения тока драйвера двигателяCSВыходное напряжение пропорционально току на конце двигателя50 мВ/а, Плюс50 мВОтклонение слева направо, то есть, когда ток на обоих концах двигателя 00:00,CSНапряжение на штифте составляет приблизительно50 мВКогда;CSДва тока достигает10AКогда,VCs= 50мв/A * 10 + 0,05 V = 0,55 V. Обратите внимание, что функции обнаружения тока не будут обнаруживать шипы, генерируемые запуском двигателя и остановкой, только когда диски работают в положительном режиме/Режим инверсии эффективно работает.
Ограничение тока привода черезVСопротивление клеммыПо умолчанию устанавливается30A.

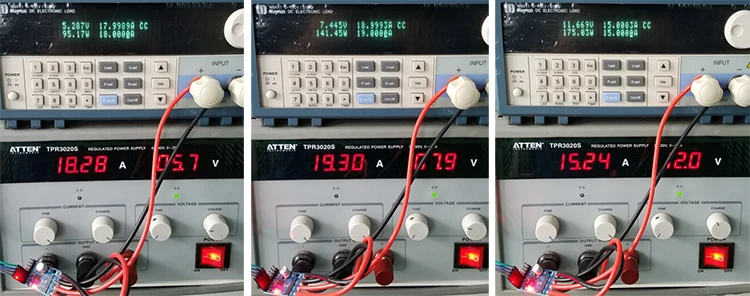

Тестовое изображение:

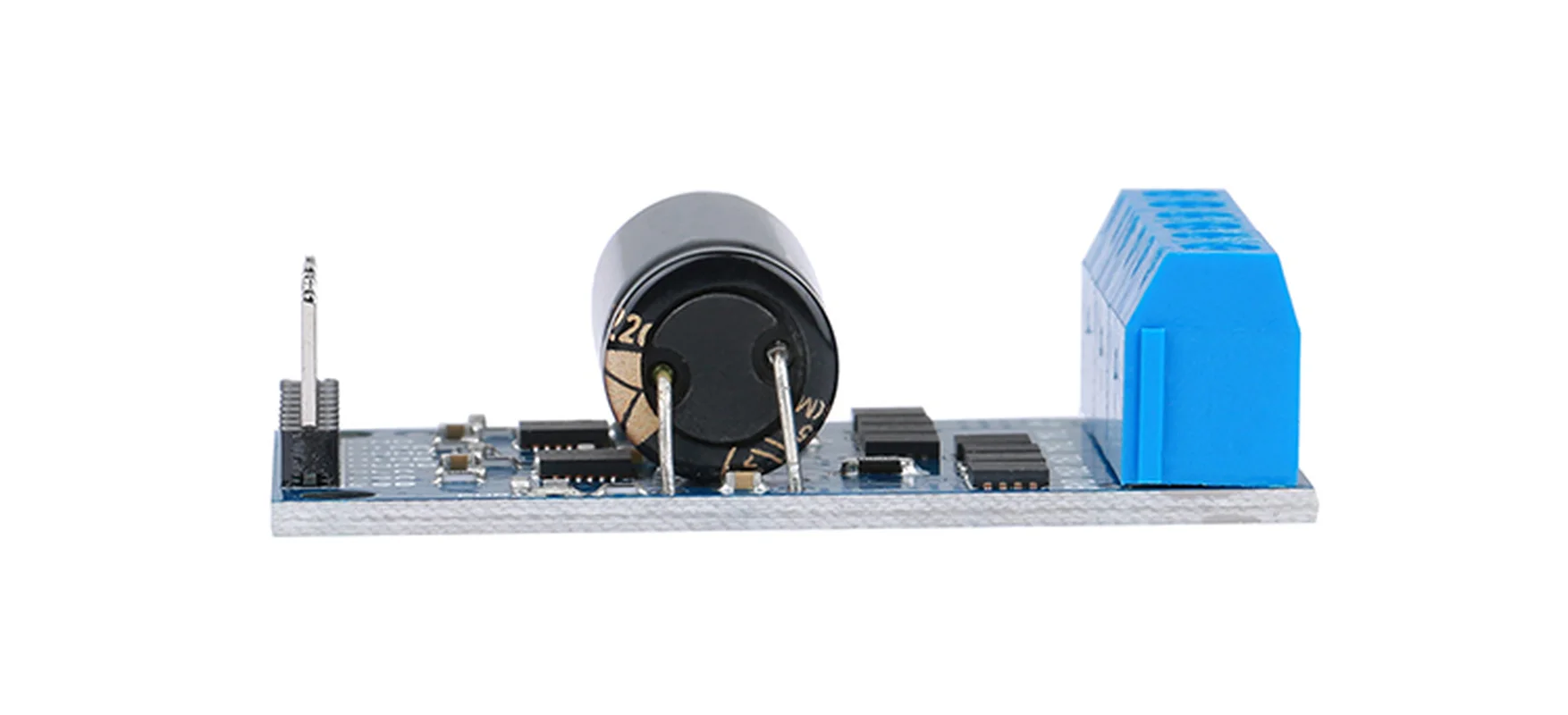

| Физическая фотография & amp; nbsp;Настоящая фотография |
