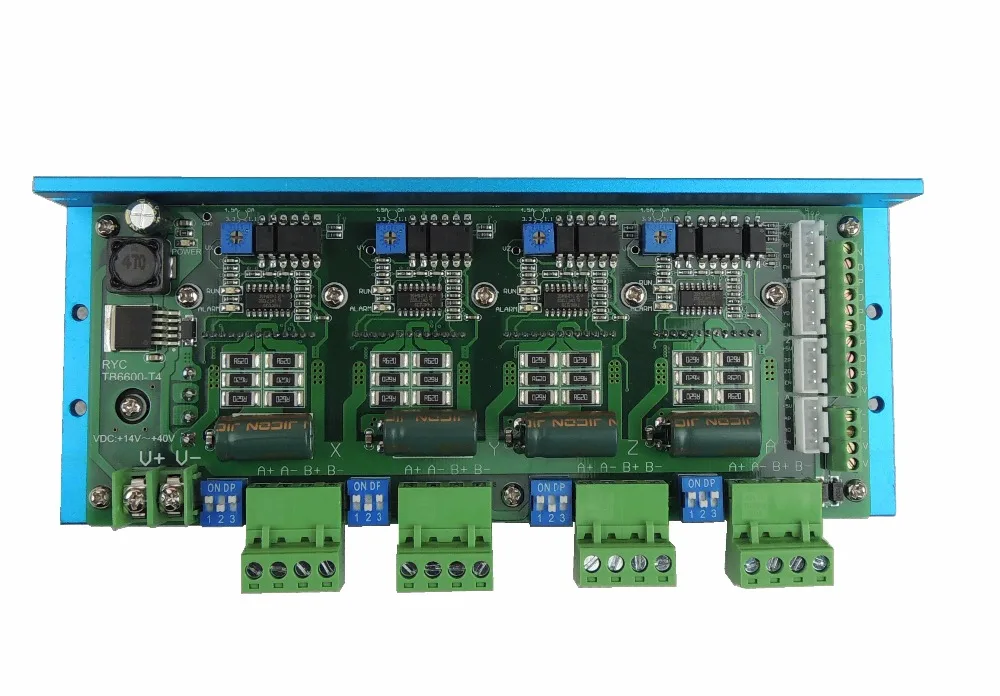

CNC TB6600 4 оси 4.5A шаговый двигатель драйвер платы + MACH3 USB 100 кГц Гладкий Степпер

CNC TB6600 4 оси 4.5A шаговый двигатель драйвер платы + MACH3 USB 100 кГц Гладкий Степпер

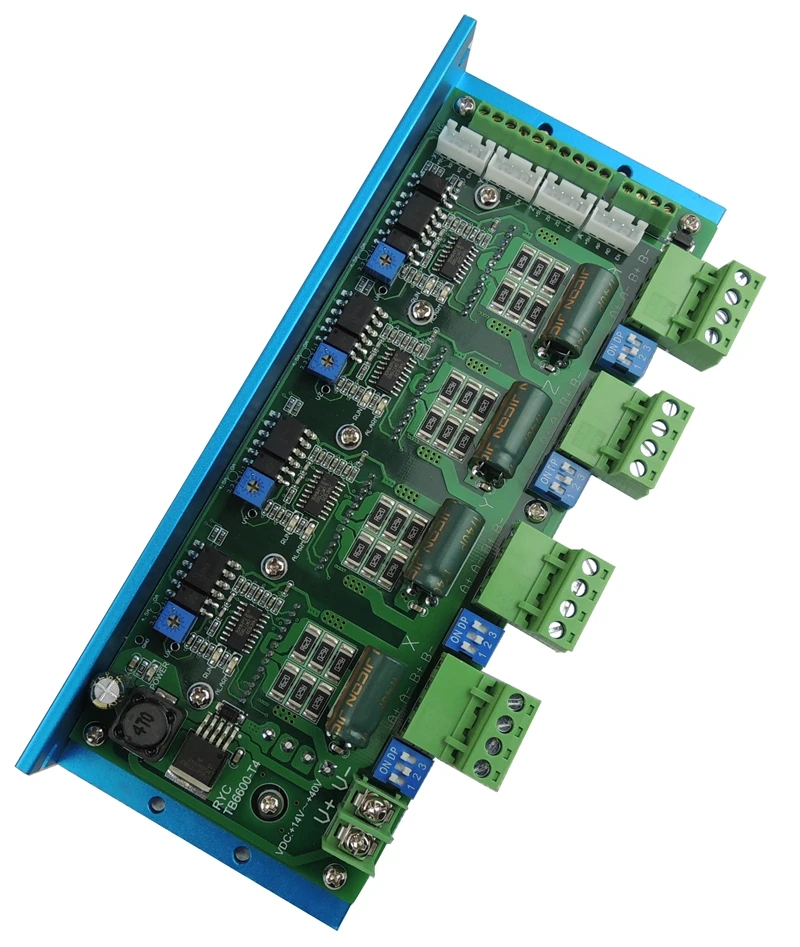

TB6600-T4 4 оси драйвер платы, используя Toshiba TB6600HG чип водитель, максимальная мощность 4.5A ток, ток бесступенчатая регулировка, 4 шаговый двигатель s можно управлять в то же время, подходит для NEMA17, NEMA23 шаговый двигатель, имеет 12 Vpower питания, используется для MACH3 интерфейсная плата или CNC контроллер; Имеет большой ток водителя, плавный ход, тихий небольшой объем, удобная установка, высокая стоимость, он подходит для изготовления станков с ЧПУ и другого оборудования автоматизации.Эта карта управления движением USB имеет следующие преимущества: проста в использовании, имеет сильную антипомехную способность, не нужно устанавливать какие-либо драйверы USB, его можно использовать после подключения к компьютеру. подходит для всех версий Windows. Поддержка mach3mill различных версий программного обеспечения. Используется для изготовления системы управления гравировальной машиной.

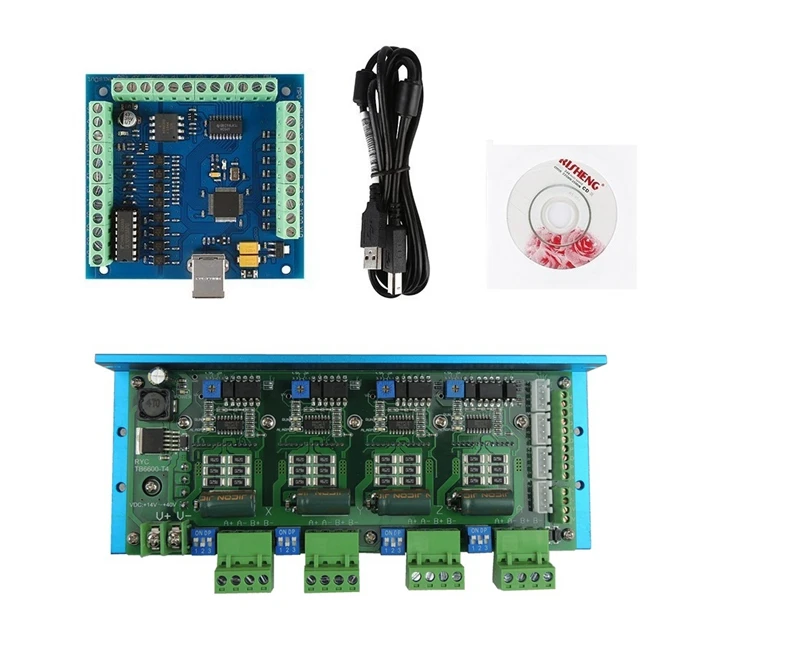

• 1 х TB6600-T4 4 оси шаговый двигатель драйвер платы
• 1 xMach3 4 оси USB плата контроллера ЧПУ 100 кГц
• 1 х USB кабель
• Руководство пользователя на английском языке будет отправлено по электронной почте или CD

TB6600-T3 4 оси драйвер платы:

Характеристики:

1. Тип DC разъем питания: + 14 В ~ 40 В;

2. Выходной ток: 0 ~ 4.5A, текущий бесступенчатая регулировка;

3,12 V Мощность выход: Максимальная выходная 2A ток, для ЧПУ контроллера или Mach3 интерфейсная плата питания;

4. Автоматическая функция половинного тока: когда двигатель прекращает работать, Резервный ток автоматически снижается до половины рабочего тока, чтобы уменьшить тепло водителя;

5. Mircostep: 1, 2, 4, 8, 16;

6. Автоматическая функция распада: чип регулирует текущий режим распада в соответствии с параметрами двигателя и скоростью работы, чтобы уменьшить шум водителя.

7. форма защиты: защита от перегрева, защита от перегрузки по току

8. Максимальная частота пульса составляет 200 кГц.

9. Использование PWM chopper-type одночипового биполярного синусоидального микрорежима управления током

10. Размеры: 192 мм * 88 мм * 34 мм

11. Рабочая среда: температура-15 ~ 50 ℃ Влажность <90%.

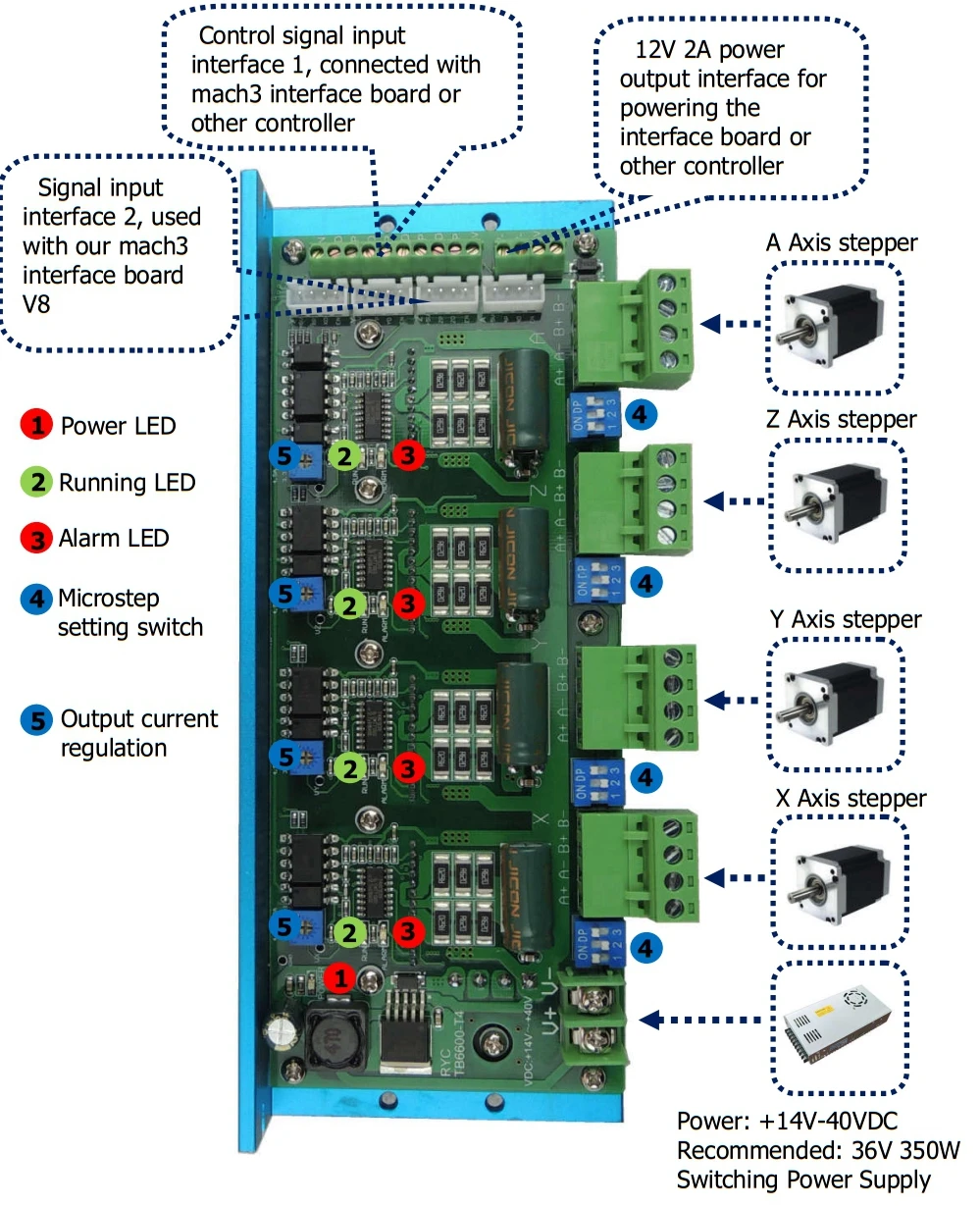

Порты ввода/вывода:

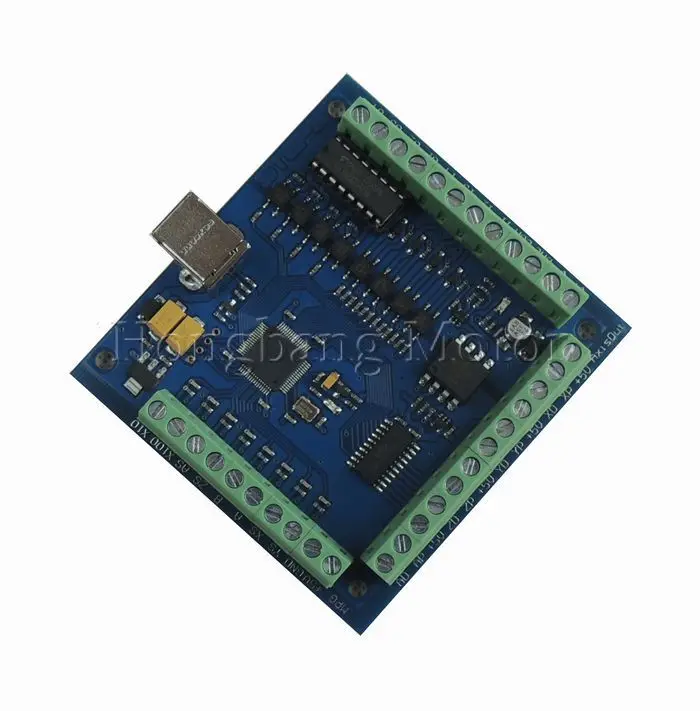

100 кГц 4 оси USB плата контроллера:

Особенности:

1. Поддержка для 4-оси связь, вы можете подключить четыре привод шагового двигателя или сервоприводов;

2. Максимальная частота импульса составляет 100 кГц, что подходит для сервопривода или шагового двигателя;

3. Поддержка Автоматический зонд инструмент

4. Поддержка аварийного ввода

5. Поддержка концевого переключателя

6. Поддержка подключения электронного маховика

7. Необходимо использовать внешний источник питания 24 В постоянного тока, чтобы изолировать USB и внешний порт, и сделать систему более стабильной.

8. 0-10 V Выходной порт, вы можете использовать mach3 программное обеспечение для управления шпинделя скорость двигателя.

9. 4 универсальных входа, вы можете подключить концевой выключатель, переключатель estop, переключатель зонда, обратно к нулю и другому устройству

10. 4 общего назначения изолированный релейный выходной интерфейс, может управлять четырьмя реле для управления запуском шпинделя, поворотом вперед и обратным вращением, насосами и другим устройством;

11. 1 статус светодиодный, указывают состояние соединения на борту.

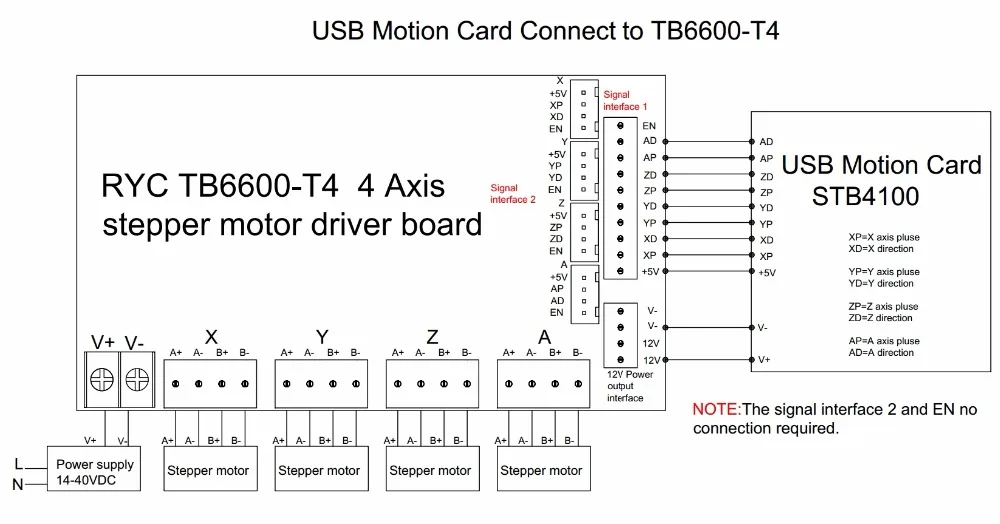

Типичные соединения:

Установка Размеры:

'
