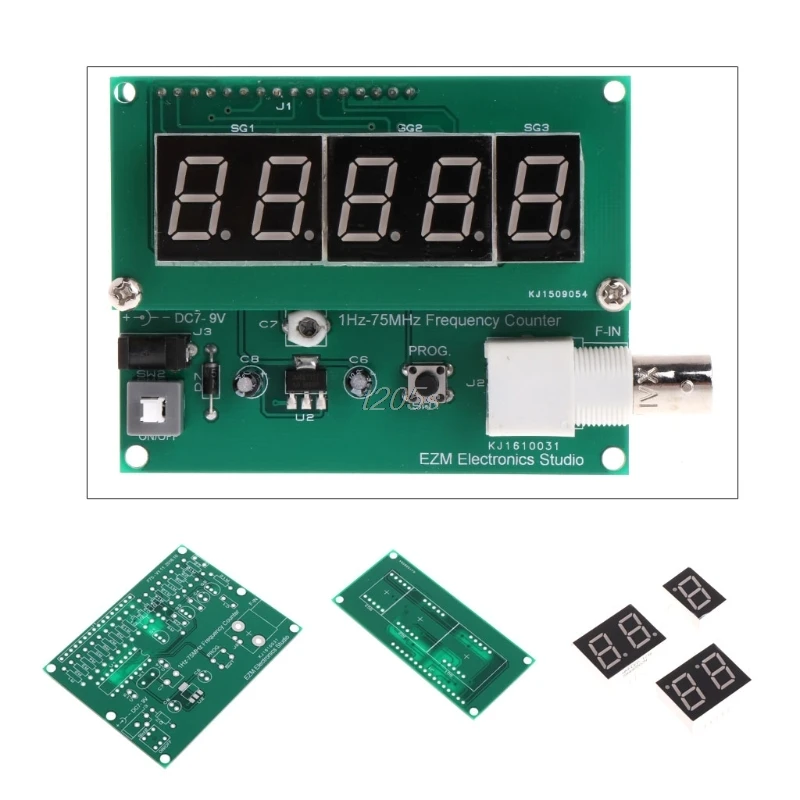

1Hz 75MHz счетчик частоты 7V 9V 50mA DIY Kit измеритель модуля Cymometer T16 Прямая поставка|frequency

1Hz 75MHz счетчик частоты 7V 9V 50mA DIY Kit измеритель модуля Cymometer T16 Прямая поставка|frequency

Особенности:

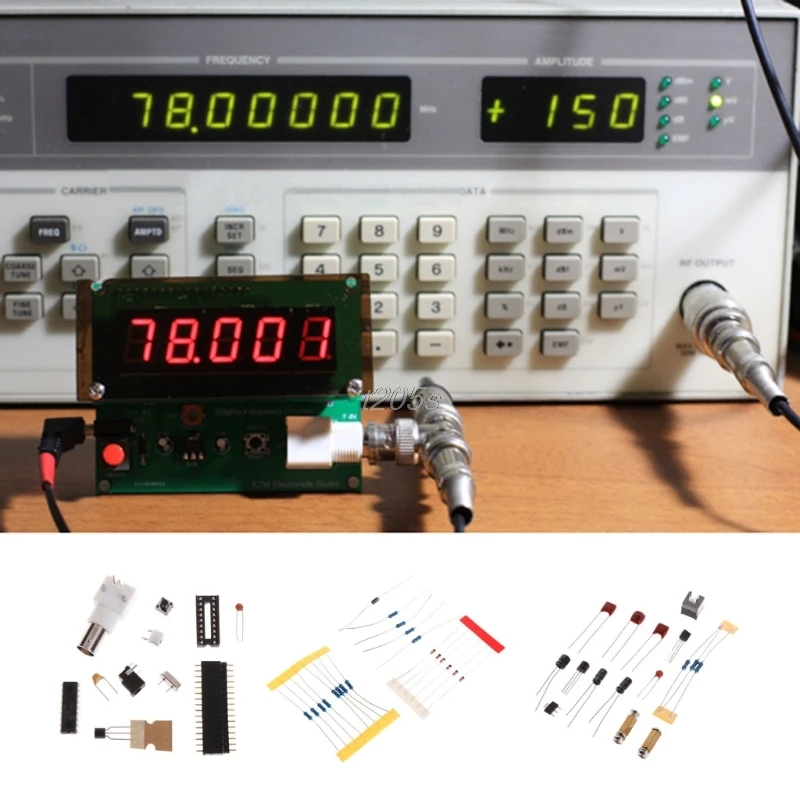

Частотный диапазон: 1 Гц-75 МГц (на самом деле, он может работать до 78 МГц).
Четырехзначное или пятизначное разрешение дисплея (например, x.KHz xxx, x.xxx.MHz или xx.xxMHz).
Диапазон автоматического переключения с различными временами ворот.
Сложение или вычитание программируемого смещения частоты.
Входное сопротивление: 1,1 м, параллельно около 10 пФ.
Входная чувствительность: Обычно менее 20 мВ RMS от 1 Гц-100 кГц, поднимается до 35 мВ при 20 МГц и 75 мВ при 50 МГц (150 мВ при 78 МГц).
Потребление тока: 50 мА с входом от 7 до 9 В.
Дополнительный (настраиваемый) Энергосберегающий режим, который автоматически отключает дисплей, если частота не изменится значительно в течение 15 с.

Характеристики:

Тип: набор "сделай сам"
Частотный диапазон: 1 Гц-75 МГц
50 МГц Входное сопротивление: 1,1 м, параллельно около 10 пФ
Разрешение: макс. 1 Гц
Потребление тока: 50 мА с входным разъемом 7-9 в
Разъем входа: BNC
Дисплей: цифровой светодиодный дисплей

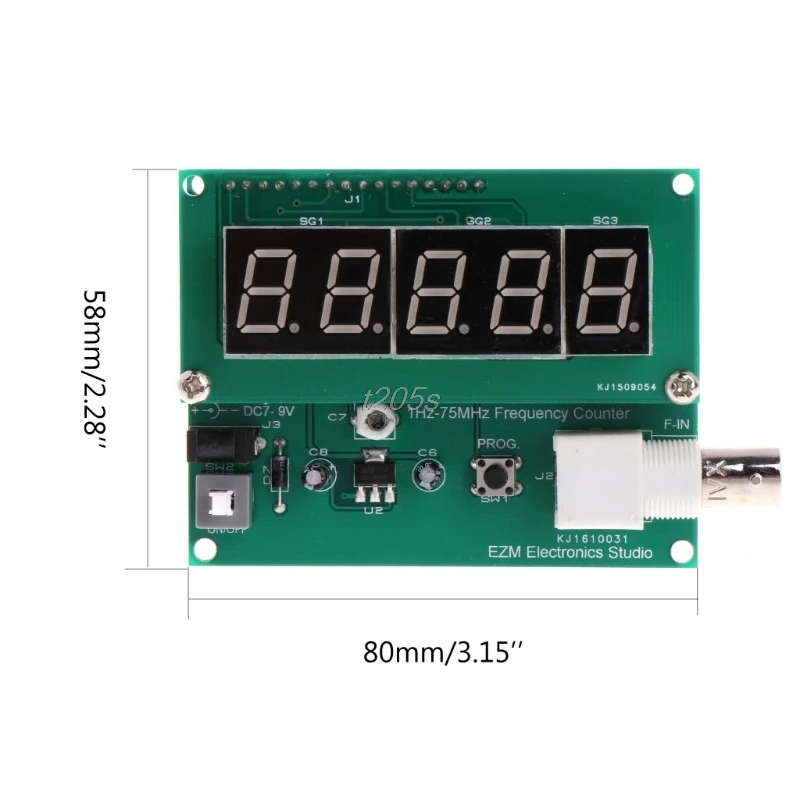

Размер печатной платы: 80x5 8 мм/3,15x2,28"
Количество: 1 комплект

Примечание:
Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

Розничная посылка отсутствует

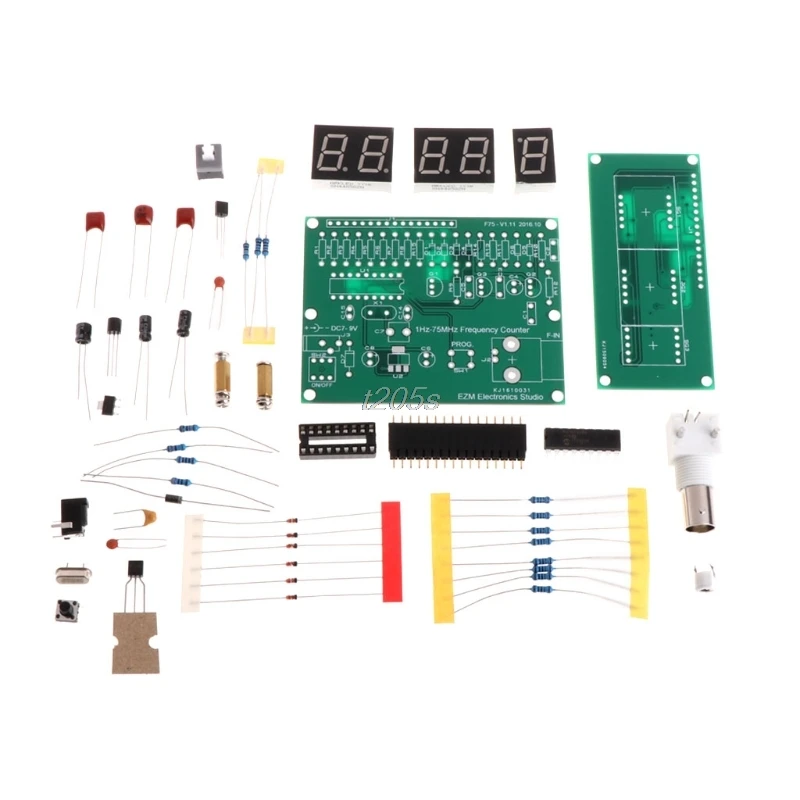

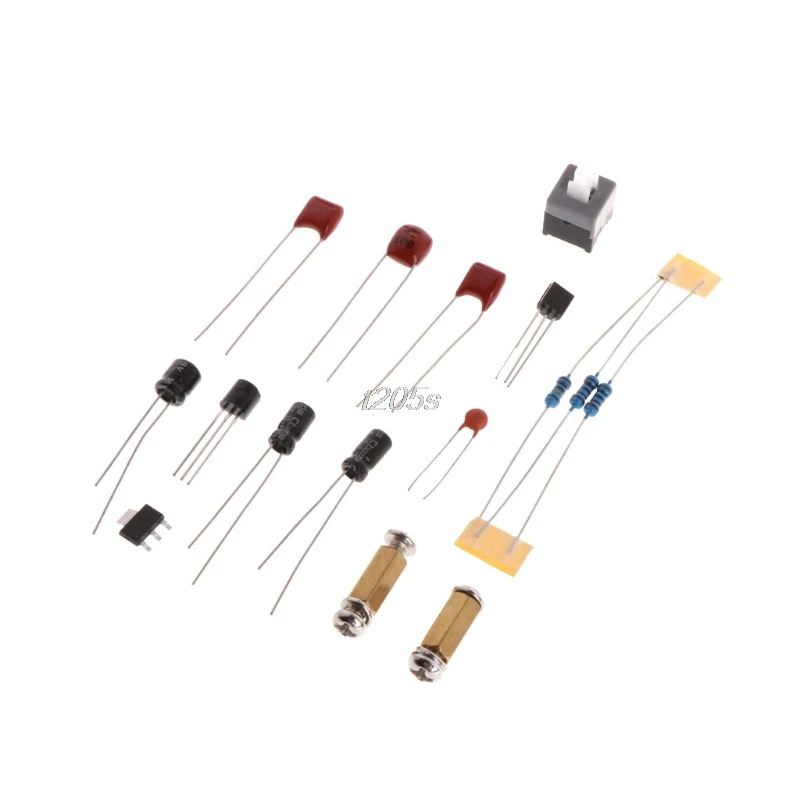

Список материалов:

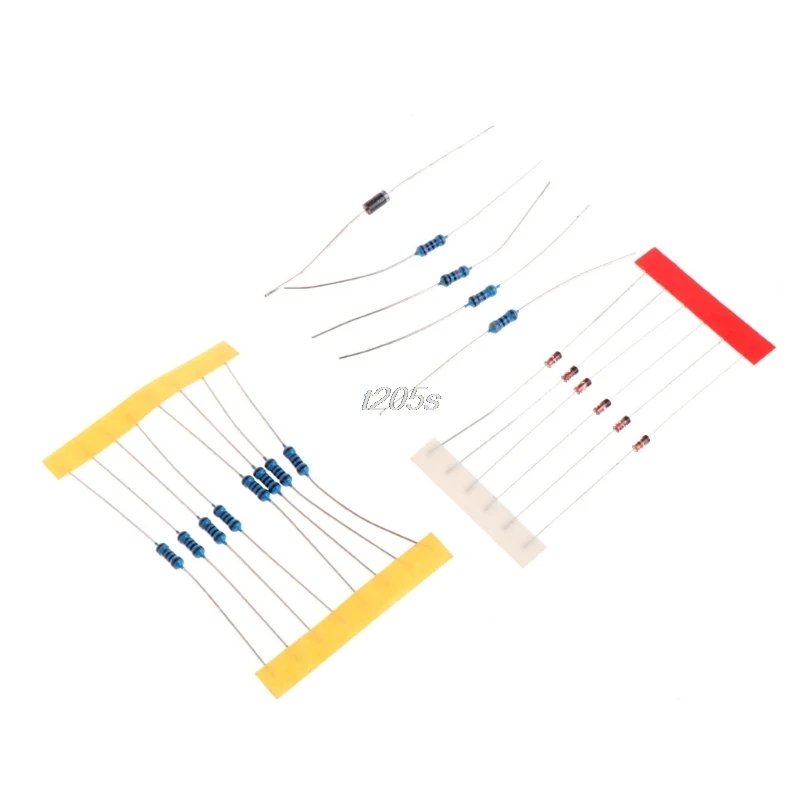

Резисторы (0,25 Вт, 1%):
8 x R1-R8 1 k
2 x R9, R15 10 k
1 x R10 100 k
1 x R11 1 м
1 x R12 220
1 x R13 56 k * В соответствии с различными партиями C3355, сопротивление может меняться
1 x R14 470
Конденсаторы:
1 х C1 470n полипропилен
1 x C2 100 p керамика
2 x C3 C5 100n полипропилен
1 x C4 47u электролитический
2 x C6, C8 10u электролитический
1 x переменная C7 6-40 p
2 x C14, C15 22 p керамика

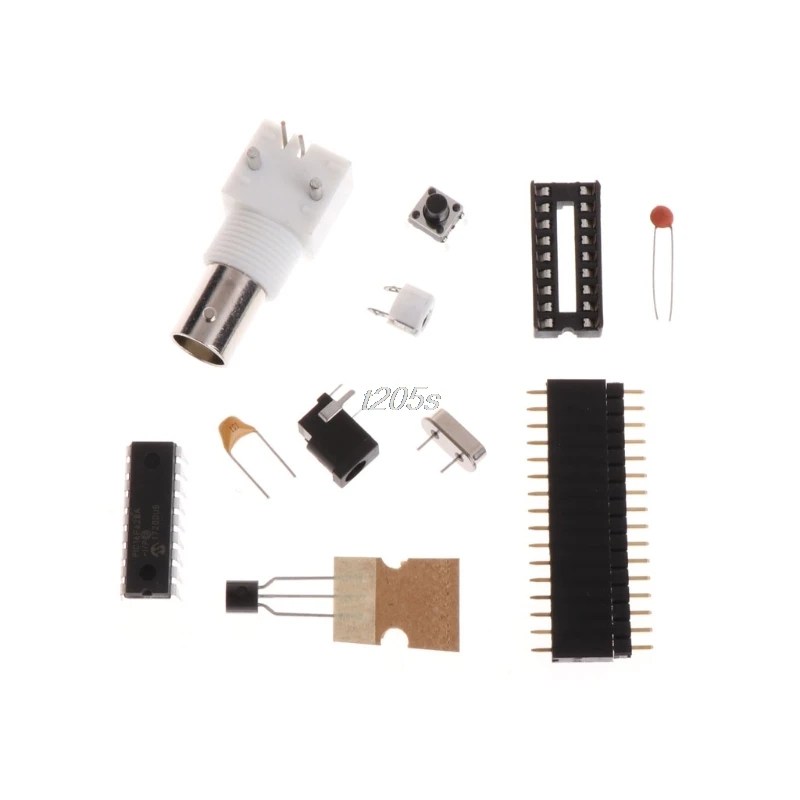

Интегральные схемы:
1 x U1 PIC16F628A (запрограммирован) + 18pin IC розетка
1 х U2 LM1117-5V SMD
Транзисторы
1 x Q1 C945
1 x Q2 J310
1 x Q3 C3355
Диоды:
6 x D1-D6 1N4148
1 x D7 1N5819
Различные:
1 x J1 SIL гнездо и заголовок 16Pin
1 x разъем BNC J2
1 x J3 DC_CZ_ZM гнездо адаптера DC
1 x Кнопка переключения SW1 AN_SW
1 x Кнопка переключения SW2 SW2X2
1x1 Кристалл 20 МГц

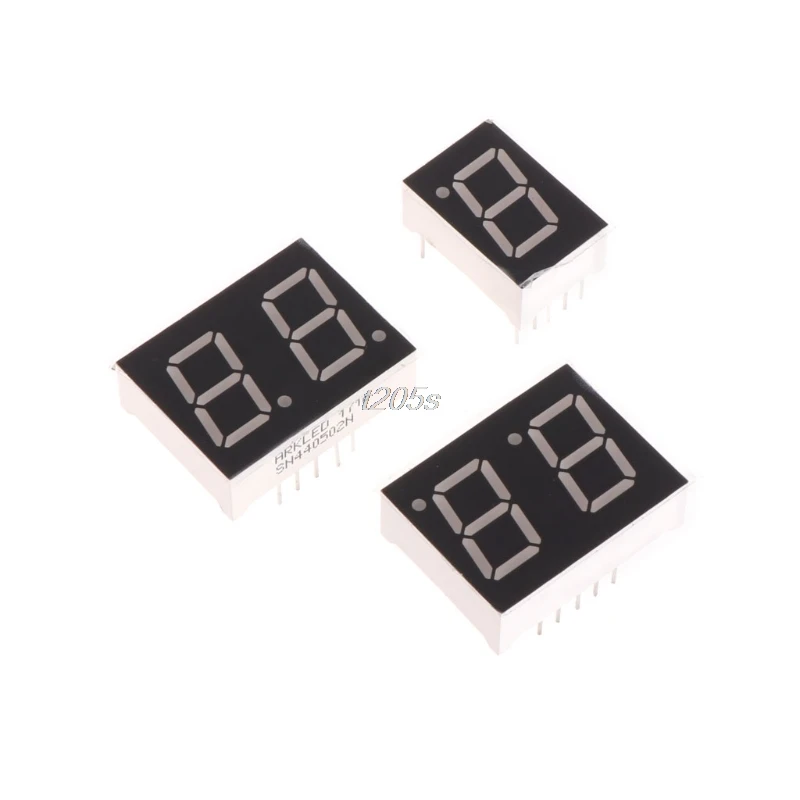

2 x SG1 7-сегментный 2-значный дисплей общий катод красный
1 x SG3 7-сегментный 1-значный дисплей общий катод красный

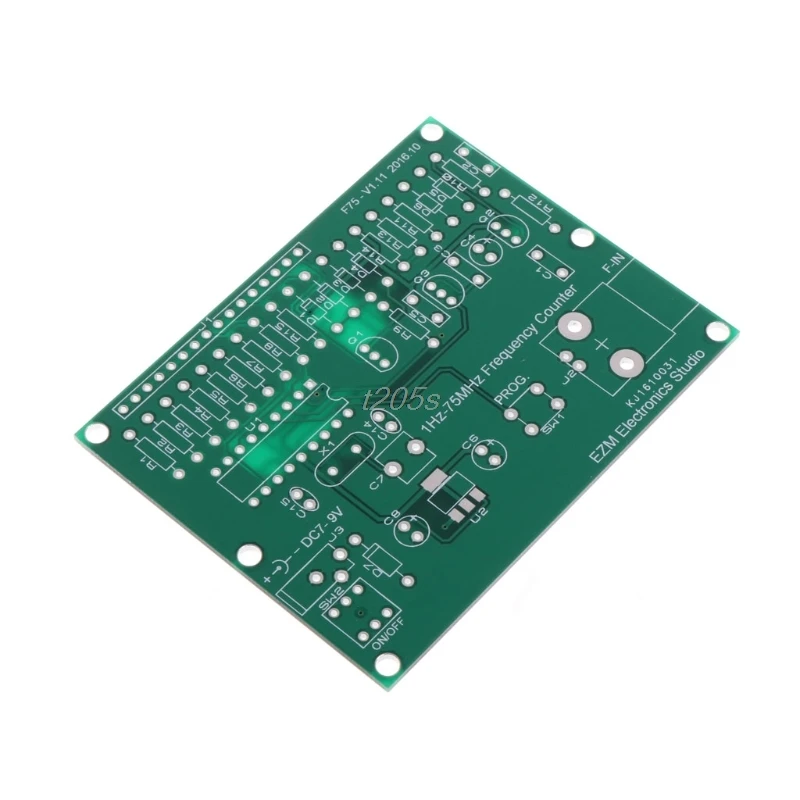

1 х PCB Основной

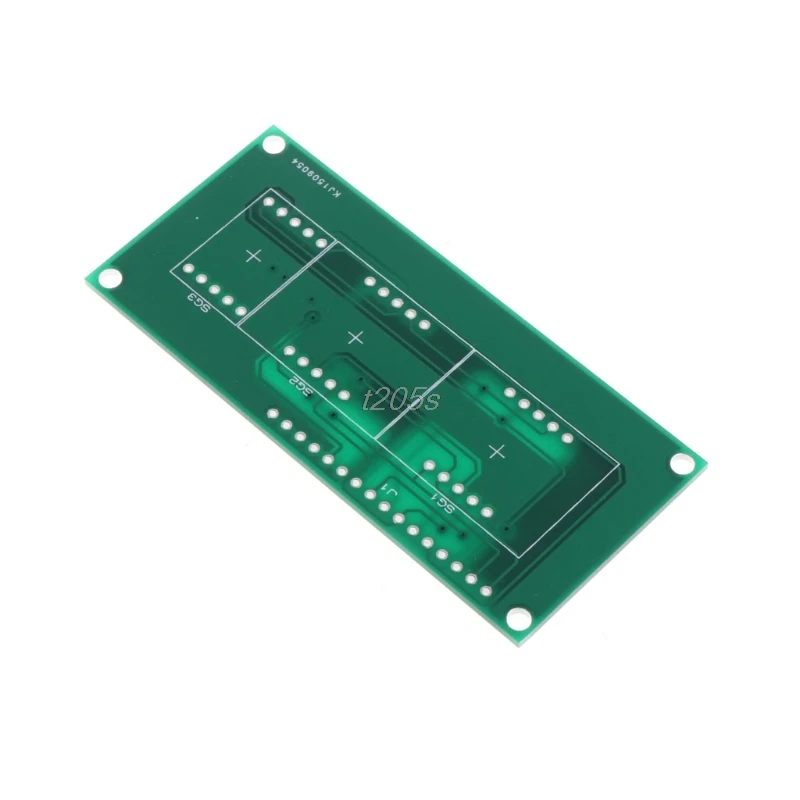

1 x дисплей PCB
2 x Медный столб + пружинная шайба

Посылка:
1 комплект x измеритель частоты DIY Kit
