DIY 3D-принтеры MKS rumbablus + TFT32 v4.0 ЖК-дисплей все в одной плате контроллер карты

Обзор

MKS RUMBA +-это усовершенствованный и интегрированный контроллер материнской платы, оснащенный процессором AVR ATmega2560. Его схема оптимизирована на основе оригинала, что делает его более стабильным и совместимым. Румба + позволяет шесть двигателей, что является хорошим электронным решением для двойного или тройного экструдера принтера.

Pcking прайс-лист

1 * MKS Румба +

1 * МКС TFT32 V4.0

3 * фиксатор

1 * USB

1 *Плоский кабель

1 * отвертка

Особенности

1. Он оснащен 2560MCU все в одной плате контроллера, совместимой со всеми прошивками Ramps1.4.

2. Стандартный последовательный накопитель MEGA256016U2, который улучшает загрузку прошивки более стабильно.

3. Совместим с MKS TFT сенсорным экраном.

4. Совместим с LCD2004, LCD12864 и MKS MINI12864LCD.

5. Гибкий для замены шаговых драйверов, таких как 4988,8825, LV8729, TMC2100 и т. Д.

6. Доступен для сборки высокотокового драйвера с помощью MKS CD, таких как TB6600, LV8727, LV8729.

7. Высококачественный МОП-транзистор, отличное охлаждение.

8. Доступно 24 В вход. На том же ватте, позволяют уменьшить ток до его 1/4.

Это эффективно позволяет решить проблему нагрева МОП-транзистора.

9. Поддержка 12-24 В вход питания со специальным чипом питания.

10. После многократного тестирования, сильно улучшить его стабильность, охлаждение и удобство использования.

11. Доступные распиновки повышают большую растяжимость.

Преимущества в сравнении с оригинальной румбой

1. Добавить Aux-1 интерфейс, совместимый с MKS TFT24, MKS TFT28, а также MKS TFT32 сенсорный экран.

2. Добавьте защиту от помех и замыкания на торце.

3. Доступно для установки микростепа перемычкой.

4. Оптимизированная схема питания и схема PCB, более стабильная и совместимая.

5. Цветные разъемы позволяют легко различать и использовать.

Проводка и размер

МКС Румба + проводки

Драйвер шагового двигателя проводки

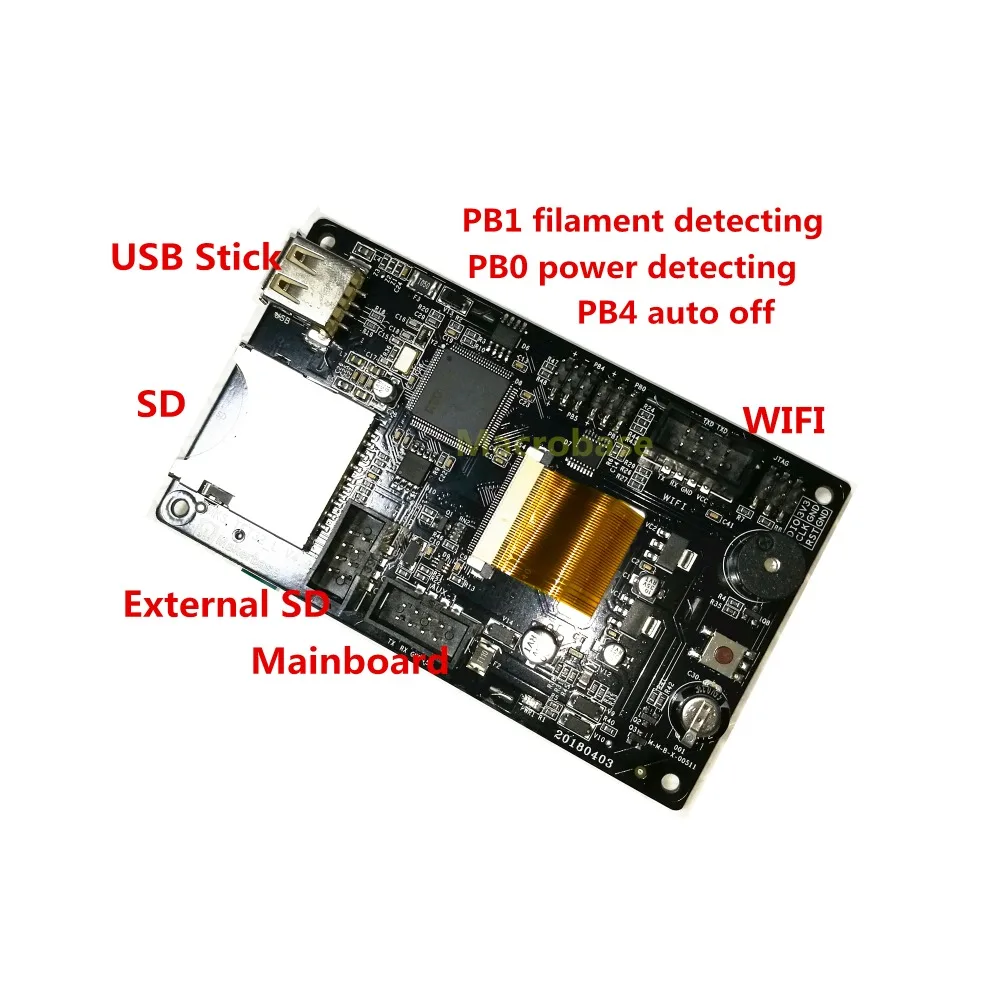

Название: MKS TFT32 сенсорный экран

MKS TFT32-это красочный сенсорный экран, который используется независимо на 3d принтере.

На этом дисплее нет необходимости устанавливать прошивку материнской платы и работать вместе напрямую.

И его легко заменить на ваш логотип и изменить ваш местный язык.

Также доступно для самостоятельного определения некоторых команд.

Внимание: MKS TFT32 не может работать с Ramps1.4.

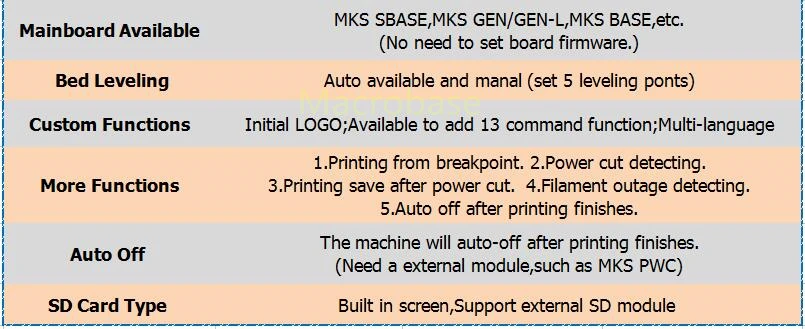

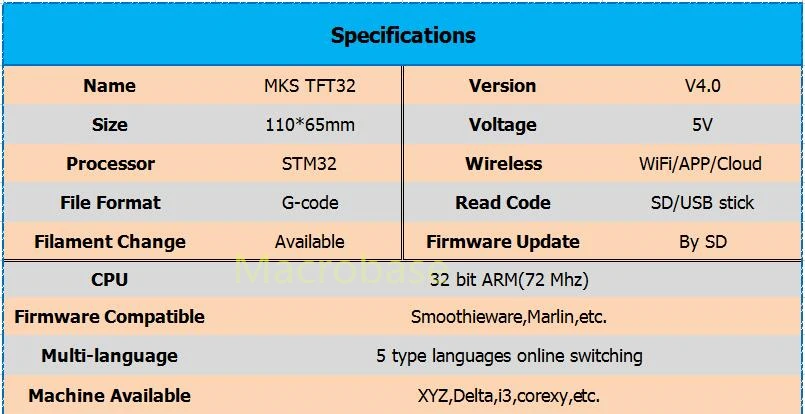

Дополнительные характеристики:

Электропроводка

Размер

Как собрать с материнской платой.

Установите скорость передачи данных, убедитесь, что TFT и плата контроллера одинаковы.

1. Материнские платы серии MKS

Например, MKS SBASE, MKS MINI, MKS GEN, MKS BASE, MKS GEN L и т. Д.

Прошивка прошивки на материнскую плату. (TFT дисплей уже обновил последний config внутри).

Подключите TFT дисплей к AUX-1 платы.

Нет необходимости настраивать встроенную плату, они будут работать вместе непосредственно после провода.

Платам нужен внешний источник питания 12 В.

2. Обновление прошивки

Скопируйте следующие документы в корень sd-карты.

(Пожалуйста, не изменяйте название документов.)

Mks_pic mks_config mkstft28

Затем подключите sd-карту к TFT и включите питание. Он будет обновляться автоматически.

3. Конфиг

4. Слоевая выравнивания

Автоматическое выравнивание

После того, как машина собирает с контроллером выравнивания кровати, затем запускает выравнивание на TFT интерфейсе.

# Команда автоматического выравнивания (G29 доступен для Marlin.

В то время как G32 для Repetier и Smoothieware)

> Cfg_auto_leveling_cmd: G28; G29;

С Ручным выравниванием для помещений

Ручное выравнивание хорошо подходит для машин MB, i3 и т. Д. Доступно для установки 3,4, 5 точек.

# Количество точек ручного выравнивания :( 3,4, 5 точек доступны)

> Cfg_point_number: 4

Для более подробной информации, пожалуйста, посетите ниже страницу MKS TFT32.
