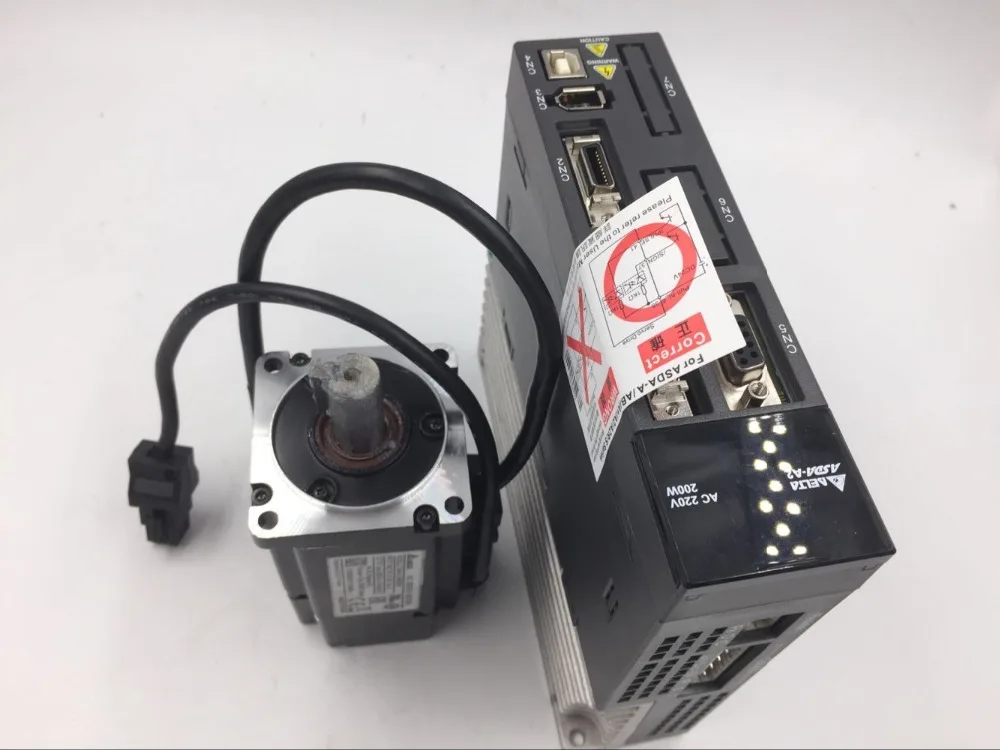

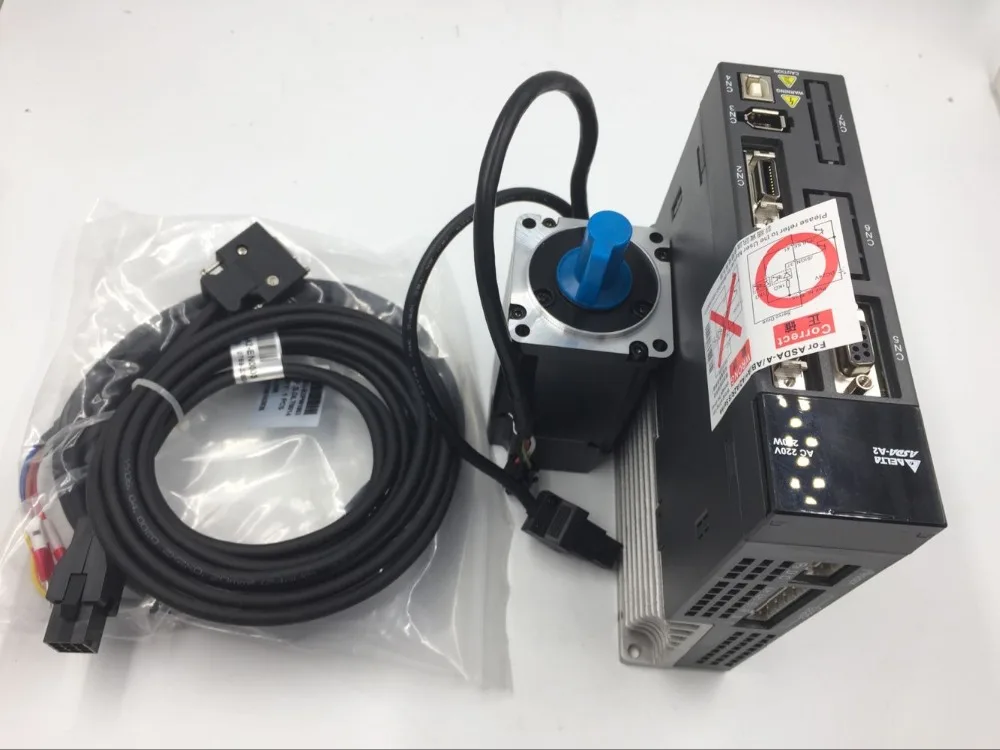

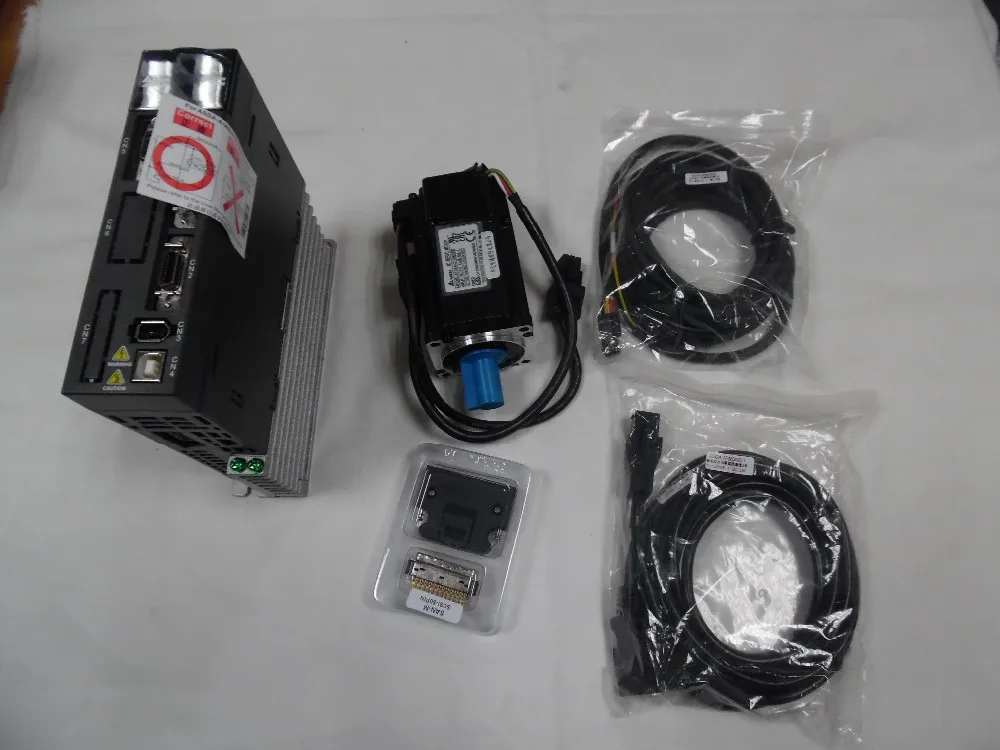

Серводвигатель с ЧПУ Delta 200 Вт серводвигатель переменного тока + наборы драйверов

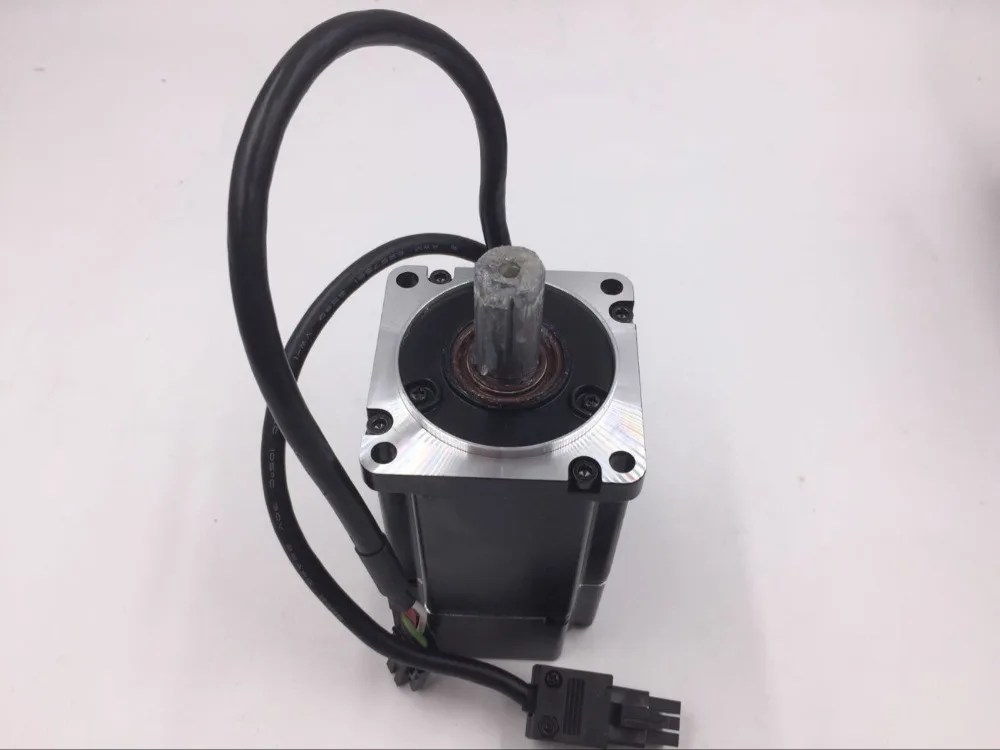

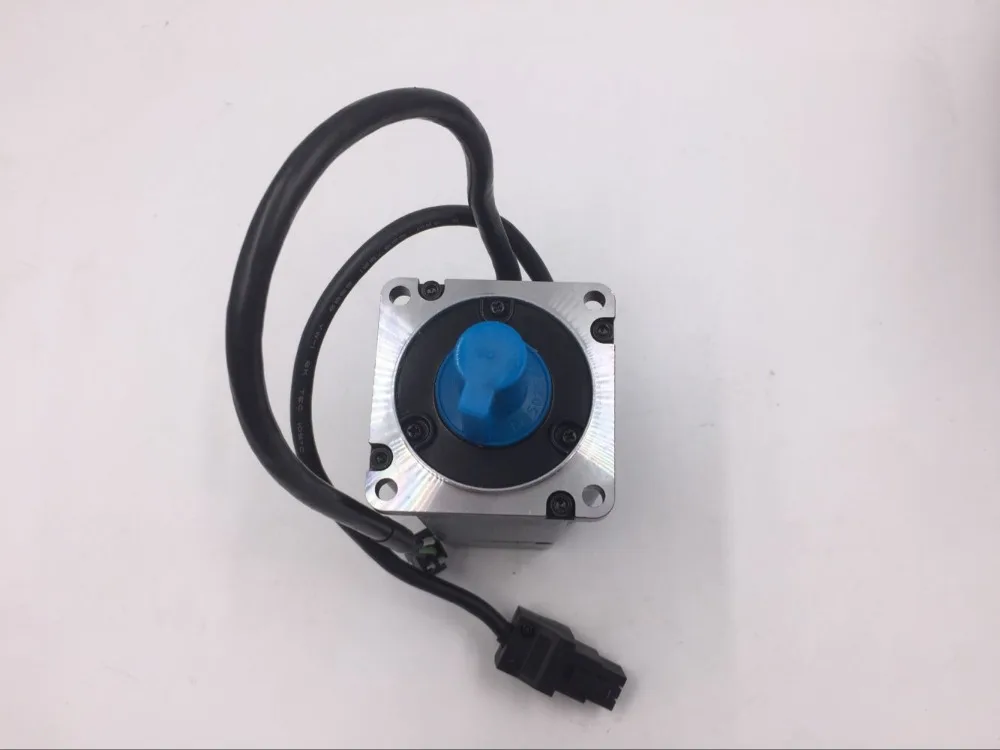

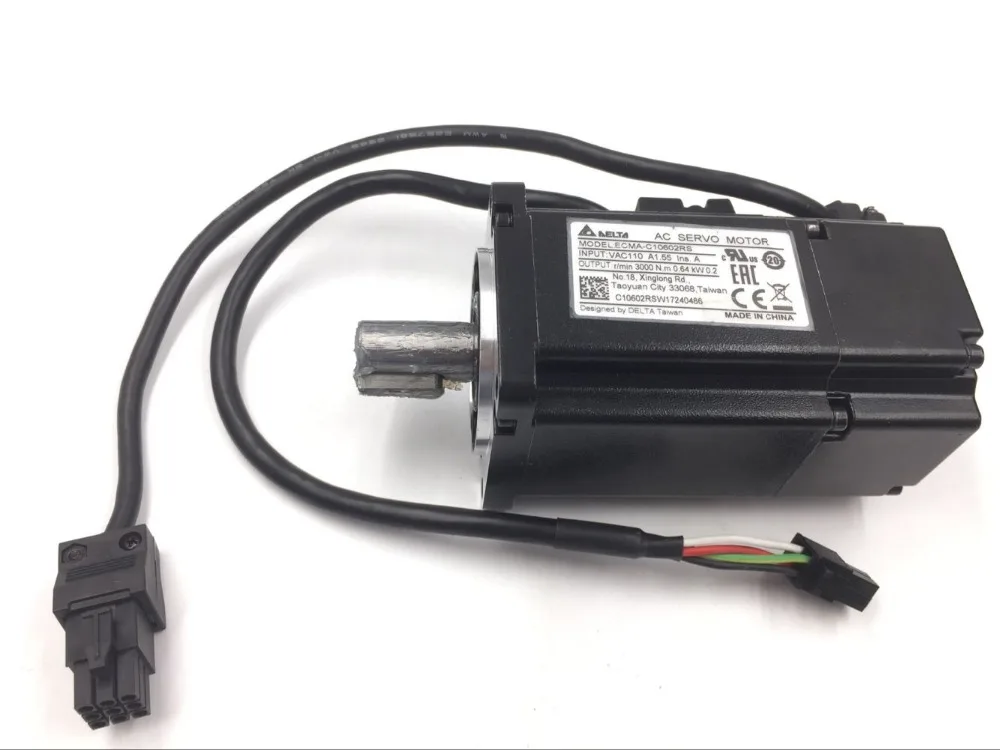

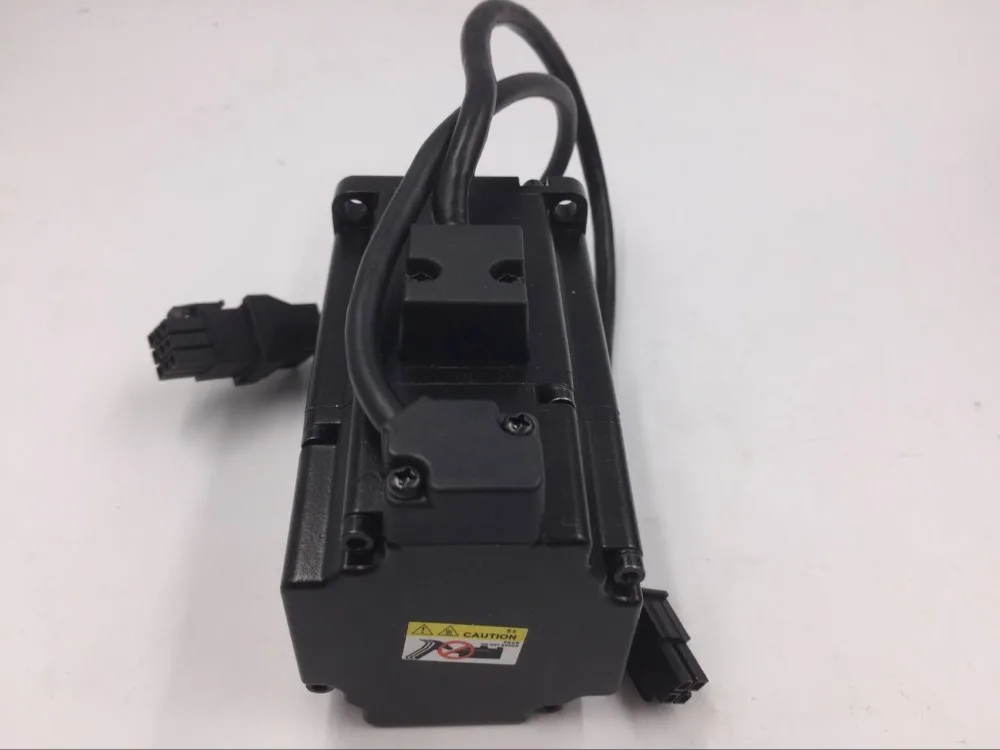

Модель

ECMA-C10602RS

Название продукта

Электронный коммутационный мотор

Тип сервопривода

Сервопривод переменного тока

Название серии

A2

Номинальное напряжение

220В

Тип кодировщика

Инкрементный тип, 17 бит

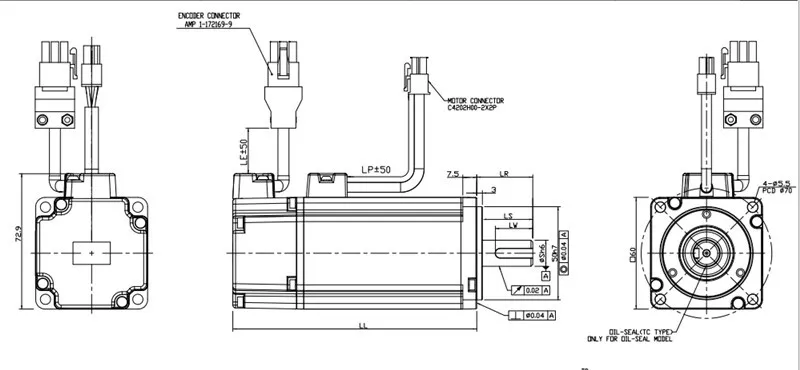

Размер рамы двигателя

60 мм

Тип диаметра вала и сальника

Keyway, w/o тормоз с сальником

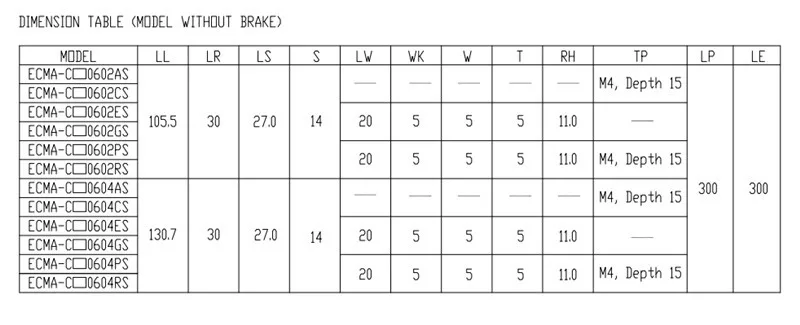

Стандартный диаметр вала

S = 14 мм

Номинальная выходная мощность

200 Вт

Номинальный крутящий момент (N-m)^{* 1}

0,64

Максимальный крутящий момент (N-m)

1,92

Номинальная скорость

3000 об/мин

Макс. Скорость

5000 об/мин

Номинальный ток (А)

1,55 A

Макс. Мгновенный ток (А)

4,65 A

Номинальная мощность (кВт/с)

22,4

Инерция ротора (-10-4 кг. М²)

0,177

Механическая постоянная (мс)

0,80

Постоянный крутящий момент-KT (N-m/A)

0,41

Постоянное напряжение-KE (мВ/(р/мин)

16,0

Сопротивление арматуры (Ом)

2,79

Индуктивность арматуры (mH)

12,07

Электрическая постоянная (мс)

4,30

Класс изоляции

Класс A (UL), класс B (CE)

Сопротивление изоляции

> 100 м ом, постоянный ток 500 в

Прочность изоляции

1,8 k Vac, 1 сек

Вес (кг) (без тормоза)

1,2 кг

Радиальная Максимальная нагрузка (N)

196

Макс. Нагрузка (N)

68

Номинальная мощность (кВт/с) (с тормозом)

21,3

Инерция ротора (-10-4 кг. М²) (С тормозом)

0,19

Механическая постоянная (МС) (с тормозом)

0,85

Уровень вибрации (мкм)

15

Рабочая температура

0 ~ 40 градусов Цельсия

Температура хранения

-10 ~ 80 градусов по Цельсию

Рабочая влажность

20 ~ 90% RH не конденсат

Влажность хранения

20 ~ 90% RH не конденсат

Вибрационная Емкость

2,5 г

IP рейтинг

IP65

Утверждения

CE UL

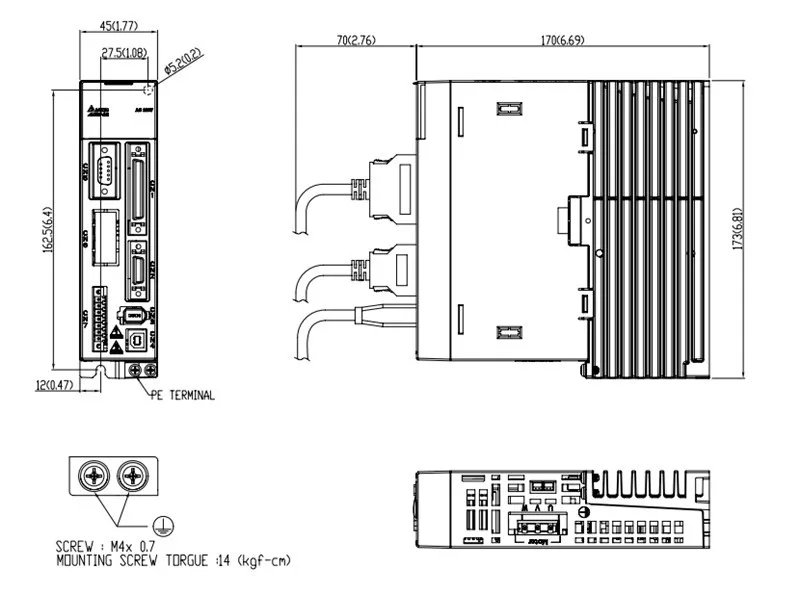

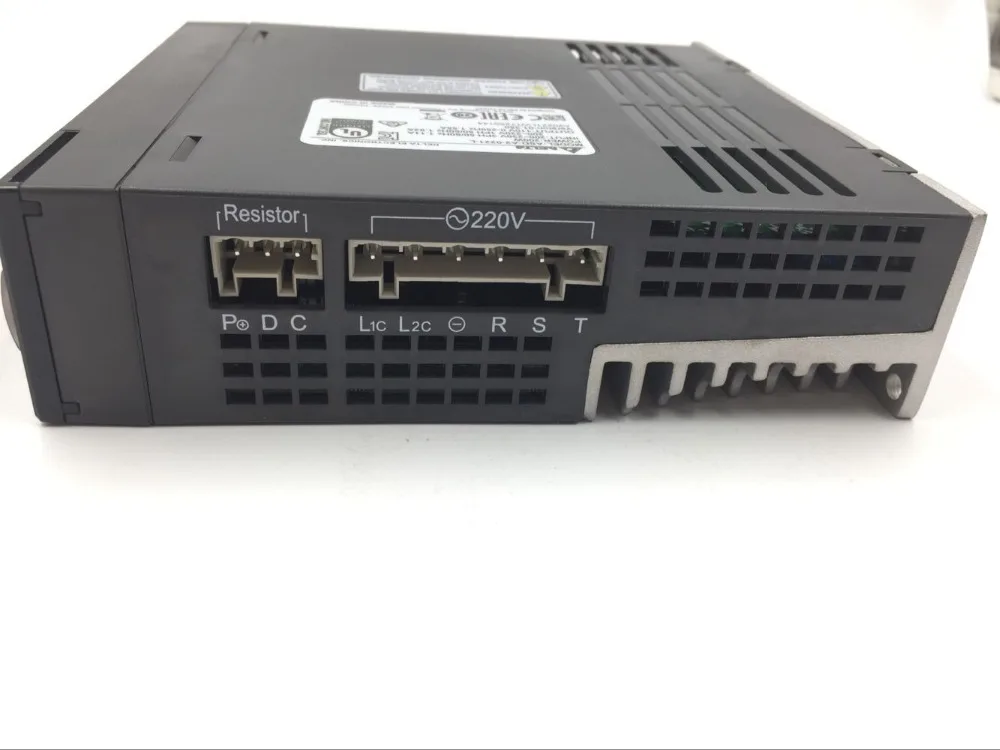

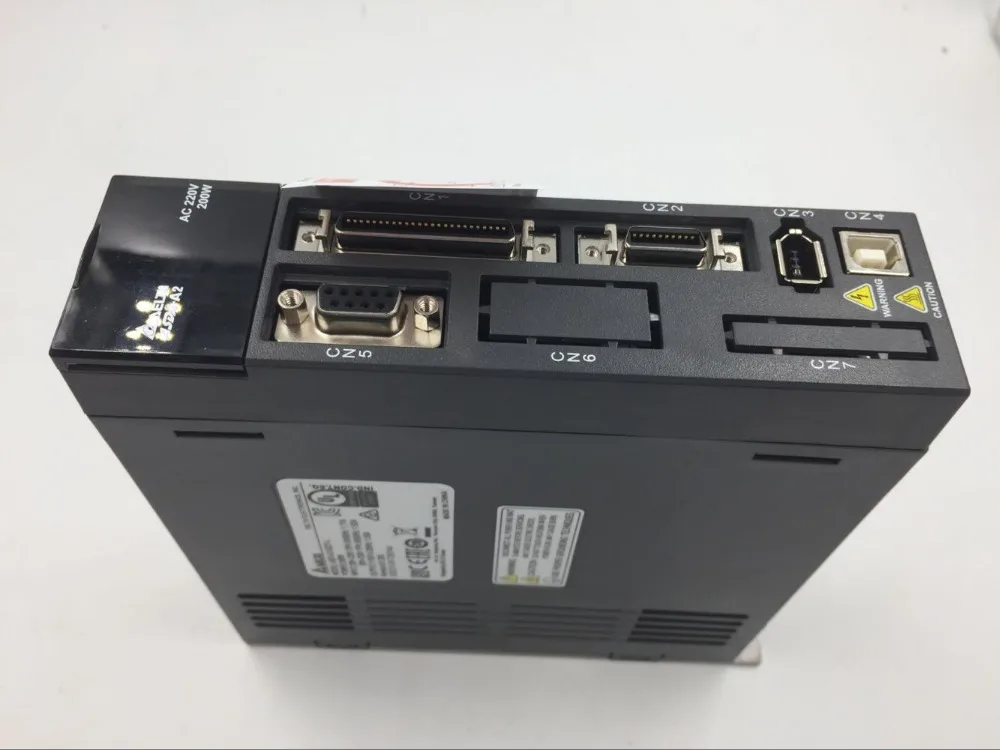

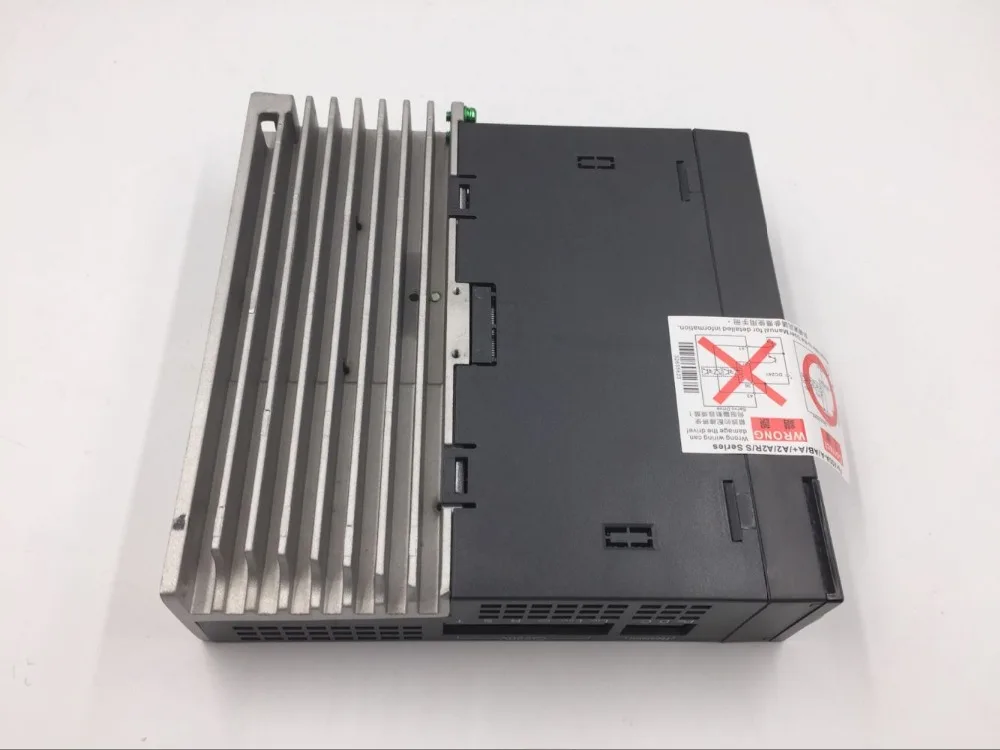

Модель

ASD-A2-0221-L

Название продукта

Серводвигатель переменного тока

Серия

A2

Тип модели

Полный контроль

Мощность

Фаза/напряжение

Трехфазный/однофазный 220 В переменного тока

Допустимое напряжение

Трехфазный/однофазный

200 ~ 230 В переменного тока,-15% ~ 10%

Непрерывный выходной ток

1,55 дужки

Метод охлаждения

Естественное охлаждение

Разрешение датчика (разрешение серводвигателя)

Инкрементный Тип: 20 бит (1280000 p/rev); абсолютный Тип: 17 бит (1280000 p/rev)

Управление основной схемой

Управление SVPWM (модуляция ширины импульса вектора пространства)

Режим управления

Авто/руководство

Динамический тормоз

Нет

Положение

Контроль

Режим

Макс. Входной пульс

Частота

Макс. 500 Kpps/4 Mpps (линейный драйвер), макс. 200 Kpps (открытый коллектор)

Импульсный тип

Импульсное направление, фаза B, импульсный CW импульсный

Источник команд

Внешний пульс/регистр

Стратегия сглаживания

Фильтр с низким и P-curve

Передаточное отношение E-gear

E-gear ratio N/M multiple N: 1 ~ 32767, M: 1: 32767 (1/50 <N/M <25600)

Предел крутящего момента

Настройки параметров

Компенсация форварда

Параметры настройки

Скорость

Контроль

Режим

Аналоговый

Команда

Вход

Напряжение

Диапазон

0 ~ --- 10 В постоянного тока

Вход

Сопротивление

10 K Ом

Время

Постоянная

2,2 us

Диапазон контроля скорости^{* 1}

1: 5000

Источник команд

Внешняя аналоговая команда/регистр

Стратегия сглаживания

Фильтр с низким проходом и s-кривой

Предел крутящего момента

С помощью настройки параметров или аналогового ввода

Полоса пропускания

Максимум 1 кГц

Точность скорости^{* 2}

0.01% или менее при 0-100% колебаниях нагрузки

0.01% или менее при-10% колебаниях мощности

0.01% или менее при колебании температуры окружающей среды от 0 до 50 градусов по Цельсию

Крутящий момент

Контроль

Режим

Аналоговый

Команда

Вход

Напряжение

Диапазон

0 ~ --- 10 В постоянного тока

Вход

Сопротивление

10 K Ом

Время

Постоянная

2,2 us

Источник команд

Внешняя аналоговая команда/регистр

Стратегия сглаживания

Фильтр низких частот

Ограничение скорости

С помощью настройки параметров или аналогового ввода

Аналоговый выход монитора

Сигнал монитора может устанавливаться по параметрам (Диапазон выходного напряжения:-8 в)

Интерфейс связи

RS-232/RS-485/USB
