ENGMATE EMA342 15655S4 Nema 34 ЧПУ Шаговый Мотор 4 Провода Одновальный|nema 34|stepper motorstepper motor nema |

---

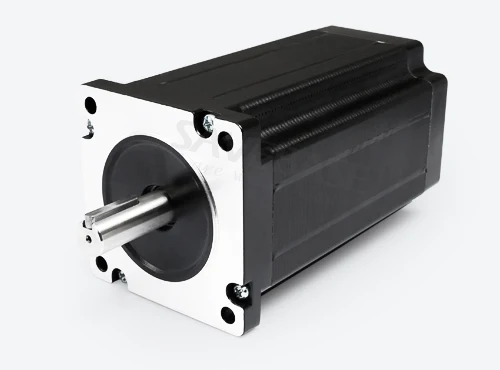

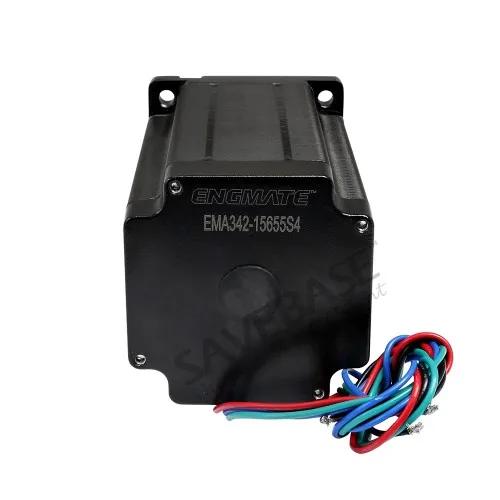

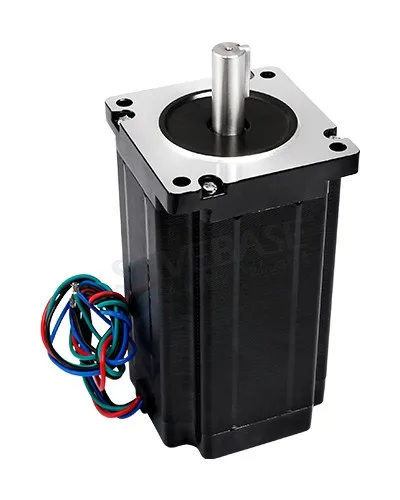

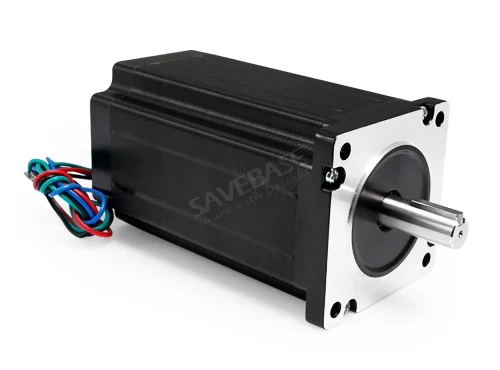

ENGMATE ЧПУ Nema 34 Гибридный Шаговый Двигатель EMA342-15655S4
1699Oz-in (12N.m) Этот ENGMATE Nema 34 Шаговый Двигатель работает с микрошаговым драйвером, который может поддержать 5.5A ток. Из-за низкой вибрации и низкого шума, этот двигатель может использовать широко в офисной/домашней автоматизации, медицинском оборудовании, текстильном оборудовании, роботе и т. д.

Особенности • Высокий крутящий момент, более гладкое движение • Высокая эффективность, энергосбережение, низкий уровень шума и низкая вибрация • Высокий пусковой момент, низкий пусковой ток и надежная производительность • Простые 4 провода обеспечивают более легкое подключение, установку и обслуживание

Размеры & Схема Подключения (единица: мм) Подключение для 4-Провода Двигателей Они являются наименее гибкими, но проще всего проводятся. Скорость и крутящий момент зависят от индуктивности обмотки. Приложения Гравировальный станок, маркировочный станок, режущий станок, станок лазерного набора, графопостроитель, ЧПУ станок и так далее. Nema 34 СЕРИИ Технические Спецификации для доступных шаговых двигателей, просто купите на основе ваших требований.

Модель NO.	Угол Шага (°)	Наминальное Напряжение (V)	Номинальный Ток (A)	Сопротивление Фаз (Ω)	Фазовая Индуктивность (mH)	Удерживающий Момент (N.m/oz-in)	Инерция Ротора (g.cm²)	Длина Двигателя (мм/in.)	Размер Рамки	Провод Номер	Ось	Вес Двигателя (кг)
EMA342-6530S4	1.8	3.3	3	1.1	6.5	2.8/397	1000	65/2.56	86/3.39	4	Single	1.7
EMA342-7840S4	1.8	1.5	4	1	7	--	1400	78/3.07	86/3.39	4	Single	2.3
EMA342-7842S4	1.8	1.9	4.2	0.45	4	4.5/637	1400	78/3.07	86/3.39	4	Single	2.3
EMA344-7860S8	1.8	3.0	6	0.5	4	4.5/637	1400	78/3.07	86/3.39	8	Single	2.3
EMA342-8245S4	1.8	1.4	4.5	0.32	2.8	4.5/637	1500	82/3.23	86/3.39	4	Single	2.5
EMA344-8256S8	1.8	2.0	5.6	0.35	3	5/708	1500	82/3.23	86/3.39	8	Single	2.5
EMA342-10050S4	1.8	2.5	5	0.5	4	6.8/963	2100	100/3.94	86/3.39	4	Single	3.2
EMA344-10050S8	1.8	2.5	5	0.5	4	6.5/920	2100	100/3.94	86/3.39	8	Single	3.2
EMA342-11860S4	1.8	3.6	6	0.6	6	8.5/1204	2700	118/4.65	86/3.39	4	Single	3.7
EMA344-11856S8	1.8	3.4	5.6	0.6	6	8.5/1204	2700	118/4.65	86/3.39	8	Single	3.7
EMA342-15655S4	1.8	3.9	5.5	0.7	9	12/1699	4000	156/6.14	86/3.39	4	Single	5.5
--	1.8	3.6	6.2	0.7	9	12/1699	4000	156/6.14	86/3.39	4	Single	5.5
Двухосные шаговые двигатели тоже являются доступными, свяжитесь с нами для извещения цены и расчетного времени доставки.

Технический параметр для Гибридного Шагового Двигателя
Тип Двигателя	2-Фазы
Тип Подключения Двигателя	Летающие Провода
Тип Соединения	Двухполюсный
Точность Угла Шага	±5%
Точность Сопротивления	±10%
Точность Индуктивности	±20%
Повышение Температуры	80°C Макс
Температура Окружающей Среды	-20°C～+50°C (-4~122°F)
Сопротивление Изоляции	100MΩMинимум.500VDC
Диэлектрическая Прочность	500VAC для одной минуты
Диаметральный Зазор	0.02Mаксимум.(450g-load)
Осевой Зазор	0.08Maксимум.(450g-load)
Максимум. Радиальная Сила	220N（20mm от фланеца)
Максимум. Осевая Сила	60N
