ENGMATE EMA234 5120S6 Nema 23 ЧПУ Шаговый Мотор 6 Проводов Одновальный|nema step motor|step motornema |

---

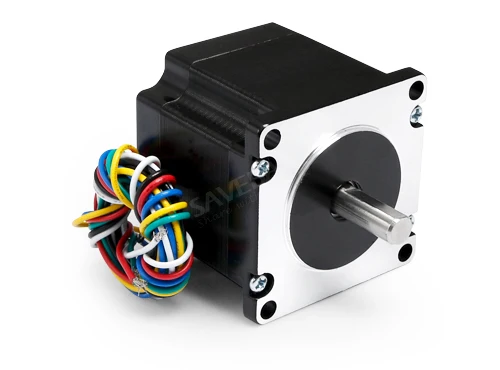

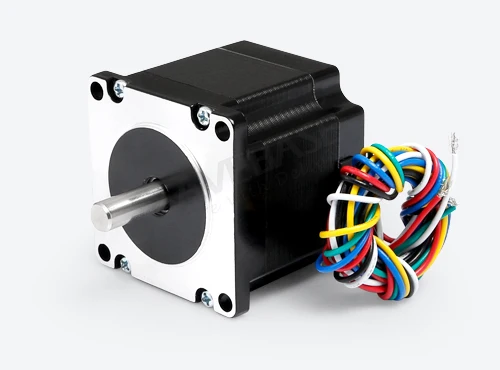

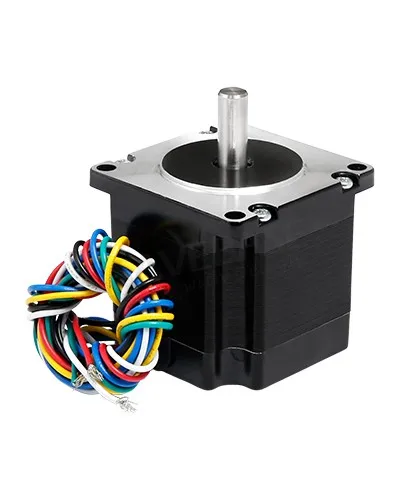

ENGMATE ЧПУ Nema 23 Гибридный Шаговый Двигатель EMA234-5120S6
97Oz-in (0.69N.m) Этот ENGMATE Nema 23 Шаговый Двигатель работает с микрошаговым драйвером, который может поддержать 2A ток. Из-за низкой вибрации и низкого шума, этот двигатель может использовать широко в офисной/домашней автоматизации, медицинском оборудовании, текстильном оборудовании, роботе и т. д.

Особенности • Высокий крутящий момент, более гладкое движение • Высокая эффективность, энергосбережение, низкий уровень шума и низкая вибрация • Высокий пусковой момент, низкий пусковой ток и надежная производительность • Простые 6 провода обеспечивают более легкое подключение, установку и обслуживание

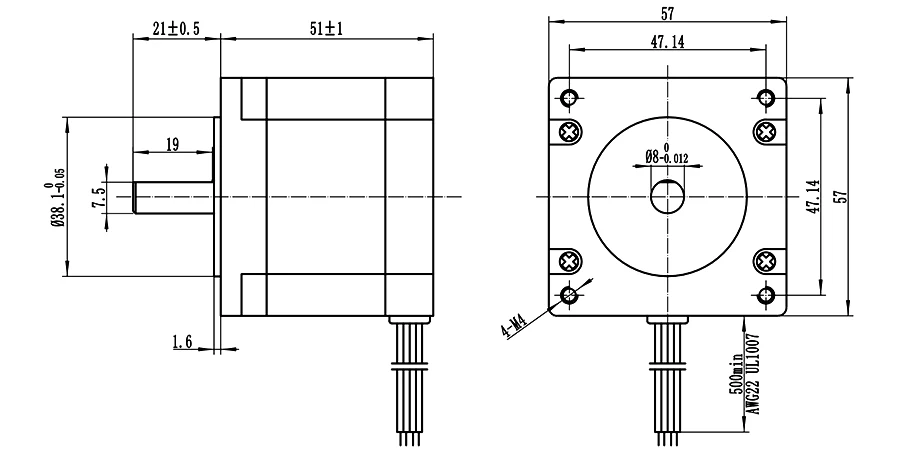

Размеры & Схема Подключения (единица: мм)

Подключение для 6-Проводов Двигателей Они имеют две конфигурации, доступные для работы с высокой скоростью или с высоким крутящим моментом.Более высокая скорость (также называемая половинной катушкой), она использует половину индуктивных обмоток двигателя.Более высокая крутящаяся конфигурация (также называемая полной катушкой), она использует полную обмотку фаз.

Приложения Гравировальный станок, маркировочный станок, режущий станок, станок лазерного набора, графопостроитель, ЧПУ станок и так далее. Nema 23 СЕРИИ Технические Спецификации для доступных шаговых двигателей, просто купите на основе ваших требований.

Модель NO.	Угол Шага (°)	Наминальное Напряжение (V)	Номинальный Ток (A)	Сопротивление Фаз (Ω)	Фазовая Индуктивность (mH)	Удерживающий Момент (N.m/oz-in)	Инерция Ротора (g.cm²)	Длина Двигателя (мм/in.)	Размер Рамки	Провод Номер	Ось	Вес Двигателя (кг)
EMA232-4110S4	1.8	5.4	1	5.4	9.5	0.54/76	120	41/1.61	57/2.24	4	Single	0.45
EMA232-4120S4	1.8	2	2	1	2.2	0.49/69	120	41/1.61	57/2.24	4	Single	0.45
EMA232-5115S4	1.8	2.4	1.5	1.6	3.8	0.8/114	275	51/2.01	57/2.24	4	Single	0.65
EMA232-5120S4	1.8	2.4	2	1.2	3	0.88/125	275	51/2.01	57/2.24	4	Single	0.65
EMA234-5120S6	1.8	2	2	1	1.6	0.69/97	275	51/2.01	57/2.24	6	Single	0.65
EMA232-5615S4	1.8	5.7	1.5	3.8	12	1.32/187	300	56/2.2	57/2.24	4	Single	0.7
EMA232-5630S4	1.8	2.85	3	0.95	2.8	1.18/167	300	56/2.2	57/2.24	4	Single	0.7
EMA234-5620S6	1.8	3.6	2	1.8	2.8	0.88/125	300	56/2.2	57/2.24	6	Single	0.7
EMA232-6430S4	1.8	3.9	3	1.3	2.2	1.47/208	380	64/2.52	57/2.24	4	Single	0.8
EMA232-7620S4	1.8	8.6	2	4.3	16.2	2.35/333	480	76/2.99	57/2.24	4	Single	1
EMA232-7630S4	1.8	2.7	3	0.9	3.5	1.96/278	480	76/2.99	57/2.24	4	Single	1
EMA232-7640S4	1.8	2.4	4	0.6	2.2	1.96/278	480	76/2.99	57/2.24	4	Single	1
EMA232-8230S4	1.8	4.2	3	1.4	5	2.16/306	510	82/3.23	57/2.24	4	Single	1.2
EMA232-8240S4	1.8	3	4	0.75	3.5	1.96/278	510	82/3.23	57/2.24	4	Single	1.2
EMA232-10030S4	1.8	3	3	1	4.5	2.45/347	680	100/3.94	57/2.24	4	Single	1.4
EMA232-11230S4	1.8	3.9	3	1.3	6.5	2.94/417	800	112/4.41	57/2.24	4	Single	1.7
EMA232-11235S4	1.8	2.45	3.5	0.7	3	2.75/389	800	112/4.41	57/2.24	4	Single	1.7
Двухосные шаговые двигатели тоже являются доступными, свяжитесь с нами для извещения цены и расчетного времени доставки.

Технический параметр для Nema 23 Гибридного Шагового Двигателя
Угол Шага (°)	1.8
Тип Двигателя	4-Фазы
Тип Подключения Двигателя	Летающие Провода
Тип Соединения	Двухполюсный
Точность Угла Шага	±5%
Точность Сопротивления	±10%
Точность Индуктивности	±20%
Повышение Температуры	80°C Макс
Температура Окружающей Среды	-20°C～+50°C (-4~122°F)
Сопротивление Изоляции	100MΩMинимум.500VDC
Диэлектрическая Прочность	500VAC для одной минуты
Диаметральный Зазор	0.02Mаксимум.(450g-load)
Осевой Зазор	0.08Maксимум.(450g-load)
Максимум. Радиальная Сила	75N（20mm от фланец)
Максимум. Осевая Сила	15N
