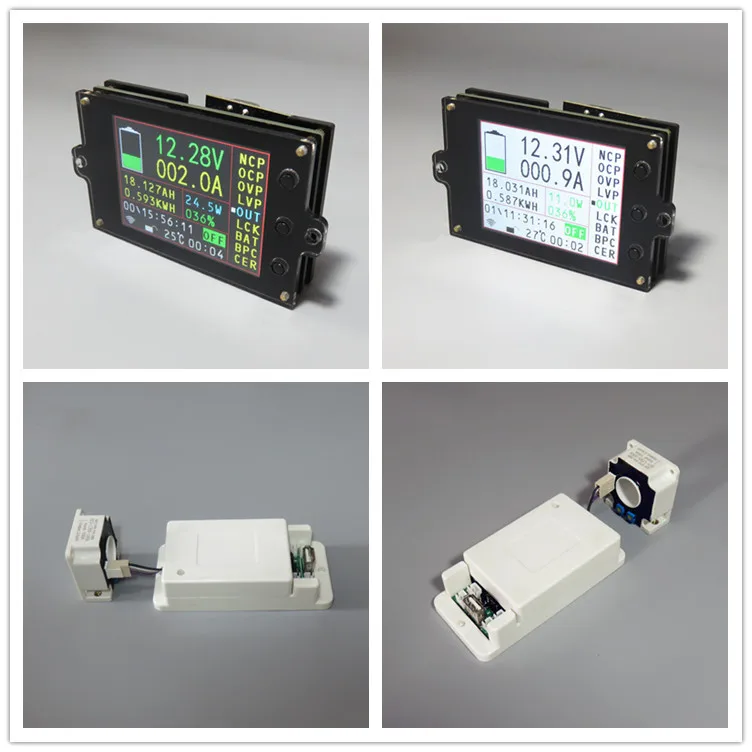

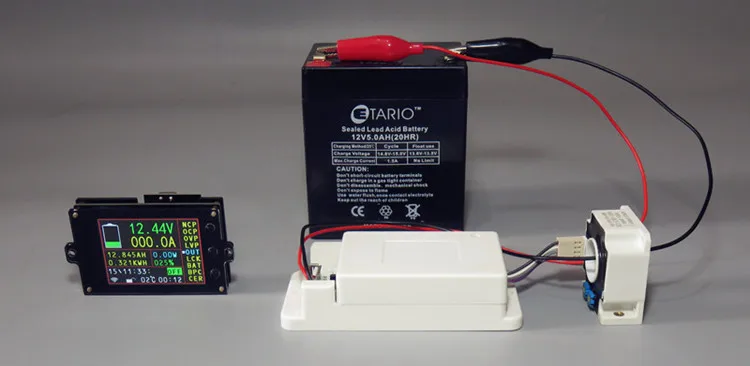

Измеритель мощности постоянного тока 120 В с солнечной батареей зарядка кулометр

Панель приборов может питаться от обычного адаптера питания 5 В (например, зарядной головки сотового телефона), вы также можете использовать usb-порт на измерительной плате для панели дисплея питания.

Прибор через релейный интерфейс зарядки и разрядки с собственным релейным устройством может быть автоматически переключен на зарядку и разряд, вы также можете вручную переключаться, нажимая кнопку зарядки и разряда.

Прибор имеет в общей сложности18 функций, Каждая функция помогает клиентам более удобно и быстрее получать более точные результаты измерений.

(1) NCP: Установите значение заряда, защита от перегрузки по току, с реле может быть достигнута при зарядке от перегрузки по току;

(2) OCP: Установите значение защиты от перегрузки по току, с реле может быть выполнено, когда защита от перегрузки по току;

(3) OVP: Установите значение защиты от перенапряжения заряда (напряжение превышает установленное напряжение может автоматически заполнять емкость), с реле может быть заполнено функцией автоматического отключения;

(4) LVP: Установите значение защиты от перенапряжения, с реле может быть выполнено Автоматическое отключение функции разряда;

(5) Выход: функция выхода переключателя беспроводного реле управления может быть выполнена, нажав кнопку.

(6) LCK: функция блокировки ключа, при необходимости, вы можете блокировать ключи, чтобы предотвратить неправильное использование;

(7) Летучая мышь: общая емкость батареи по умолчанию; Справочное значение как процентное значение емкости;

(8) БПК: Предустановленная остаточная емкость аккумулятора в %, а остальная емкость аккумулятора;

(9) CER: функция «Возврат тока в 0», когда ток без нагрузки не 0, вы можете нажать эту кнопку, чтобы очистить ток;

(10) RET: Вт/ч и функция сброса значения времени, чтобы облегчить следующие измерения;

(11) СПГ: функция переключения языков, инструмент имеет встроенный китайский и английский языки, вы можете переключаться на этот вариант;

(12) STI: установите переключатель питания по умолчанию, откройте или закройте;

(13) SFH: функция поиска устройства, с помощью этой функции может быть функция «один в один»;

(14) дель: Установите время задержки реле; Для обеспечения защиты действия задержки реле

(15) FCH: функция модификации адреса связи, если несколько групп модулей одновременно, каждая группа модулей для установки другого адреса для предотвращения помех;

(16) SNR: Установите ток экрана, когда SNR больше 0, и значение времени экрана не 0, вы можете достичь автоматической функции экрана, И когда ток зарядки меньше, чем это значение, Кумуляторная емкость не позволяет избежать плавающей зарядки, когда значение емкости, когда ток выше этого значения, ЖК-экран автоматически включается.

(17) СНТ: Установите значение времени экрана. Когда значение СНТ 0, ЖК-панель никогда не выпадает. Когда значение СНТ больше 0, а SNR также больше 0, можно реализовать функцию автоматического экрана и яркого экрана.

(18) RFS: функция цветного переключателя экрана, данный инструмент имеет два подходящих цвета, клиенты могут выбрать другой цвет в соответствии с их предпочтениями.

  Основные характеристики

1, беспроводная передача данных, чтобы избежать сложного подключения между дисплеем и модулями обнаружения, чтобы обеспечить помехи, в то время как проводка более простая.

2. Датчик Холла используется для обеспечения бесконтактного тока обнаружения без отключения проводов, что является безопасным, надежным и удобным.

3. Напряжение, ток, мощность, температура, емкость, процентный уровень емкости, время работы отображается одновременно.

4. Двойной релейный интерфейс, вы можете управлять зарядкой и разрядом отдельно.

5, с зарядкой от перенапряжения, разрядом под напряжением, зарядкой от перегрузки по току, защитой от перегрузки по току.

6. Функция памяти точки останова, включения и выключения питания, а также количество Ач и Вт/ч до выключения питания может быть заучена.

Параметры проекта

Дисплей: 2,4 дюймов TFT ЖК-дисплей Дисплей
Диапазон измерения мощности: 6 В ~ 80 в

Диапазон измерений 0 ~ 120 В, когда внешний источник питания

Диапазон измерения входного тока 0 ~ 50A 100A 200A 300A 500A можно выбрать
Внешнее напряжение питания 6-60 в
Дисплей режим 2,4 дюйма цвет ЖК-дисплей Дисплей
Напряжение 0,01 V ~ 120V
В настоящее время 0.1A ~50A 100A 200A 300A 500A можно выбрать
Ёмкость 0.001AH ~ 65000.00AH
Энергию 0.000KWH ~ 9999KWH
Время 0 ~ 100 часов
Мощность значение 999KW
Температура 1 ~ 100 °C
Напряжение ± 1% + 2 слова
Ток ± 2% + 5 слов
Температура ± 1,5 ℃
Измерение 5 раз/секунду
Время задержки реле (0-60)S
Дальность связи, открытая одна группа, 10 метров
OVP (защита от перенапряжения) 0,01 V ~ 500V
LVP (защита от пониженного напряжения) 0,01 ~ 500V
OCP (защита от перегрузки по току) 0-500a
  NCP (защита от перегрузки по току) 0-500A
Размер экранной платы 87*49*14 (мм)
Измерительная пластина размером 114*54*28 (мм)

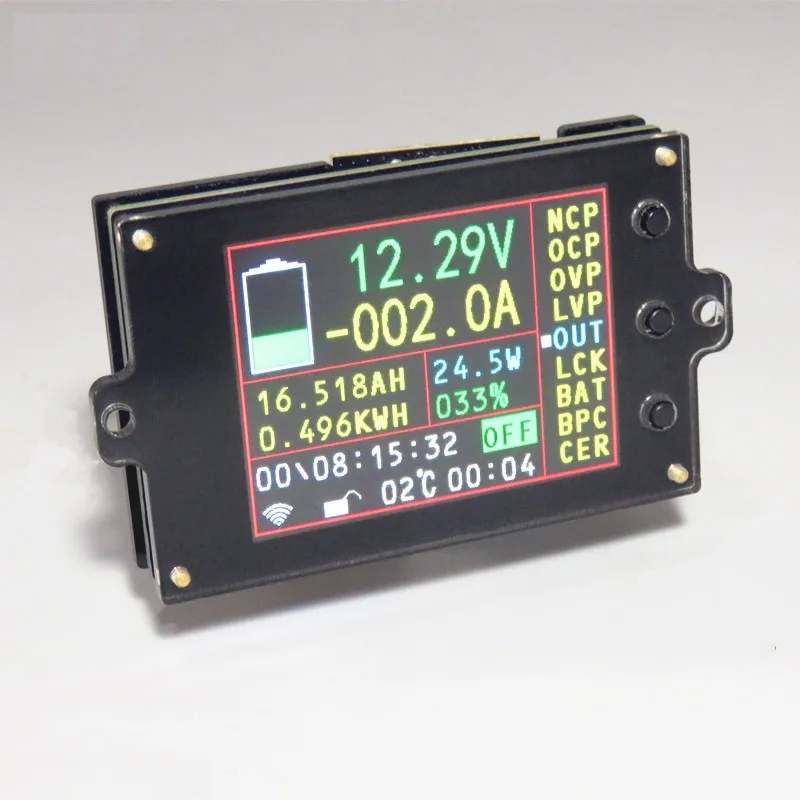

1 запасная емкость аккумулятора, колонка 8, накопленное значение одноразового времени работы
Накопился 2 Ач номер 9, Каталог отображения статуса выхода
3 накопленной энергии
4. Время, необходимое для полной зарядки или разрядки аккумулятора (рассчитано на основе тока заряда, разряда и емкости)
5 индикатор сигнала беспроводной связи
6 ключей с индикацией замка
7 измерение температуры в реальном времени

В % от емкости аккумулятора

B Мощность соотношение цена/качество

Каталог функций C

D фактическое значение напряжения

E фактический измеренный ток

1 интерфейс управления реле разряда
2 порта управления реле зарядки
Интерфейс 3 USB 2,0 (для панели питания дисплея)
4 интерфейса измерения напряжения
5 интерфейс внешнего блока питания
6 внешний источник питания и собственный выбор интерфейса питания
7 релейных кнопок

Электропроводка

    Примечание: если измеренный аккумулятор (питание), напряжение (6-80) в диапазоне может быть аккумулятором (питание), его собственное электропитание, проводка, если измеренное напряжение батареи больше 80 в или менее 6 в, следует использовать для внешнего электропитания; Напряжение, если нет(6-80) в диапазон, пожалуйста, не используйте свою проводку электропитания, это может повредить измерительный прибор.

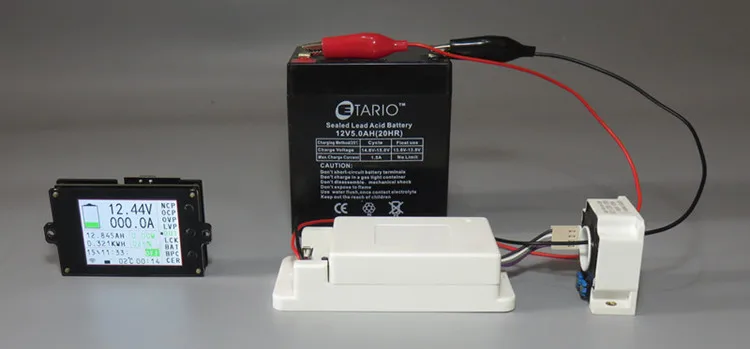

(1) схема проводки собственного электропитания

     Примечание: Если испытанный аккумулятор (источник питания) может работать с собственным напряжением питания (6-80 в) во время нормальной работы, сначала Отрегулируйте соединительную крышку интерфейса выбора источника питания, чтобы «2 Вт», а затем подключитеПоложительные и отрицательные полюсы аккумулятора (источник питания) подключены к порту измерения напряжения «+ Bat-»; обратите внимание, что «+» подключается к положительной клемме аккумулятора (источник питания), а «-» подключается к отрицательной клемме аккумулятора (источник питания). Положительные и отрицательные полюсы источника питания не должны быть подключены.Неправильный или Реверсивный, аккумулятор (питание) Подключается к положительным полюсам нагрузки, отрицательным полюсом батареи (питание) соединен с отрицательным полюсом нагрузки с помощью датчика холла. Когда ток течёт через датчик Холла и датчик холла, стрелка включенияКогда направление будет таким же, измеренный ток будет отображать положительное значение, в противном случае измеренный ток будет отображать отрицательное значение.

(2) внешнего источника питания Монтажная схема

Примечание: Если диапазон напряжения испытанного аккумулятора (источник питания) не находится в пределах (6-80 в) во время нормальной работы, можно использовать режим подключения внешнего источника питания. Во-первых, отрегулируйте соединительную крышку интерфейса выбора источника питания на «3 Вт» для подключения внешнего блока питания. К положительным и отрицательным полюсам подключается «+ Vext-». Обратите внимание, что «+» соединен с положительным полюсом внешнего источника питания, а «-»-подключен к отрицательным полюсам внешнего источника питания; затем подключите положительные и отрицательные полюсы аккумулятора (блок питания) к порту измерения напряжения, отдел «+ Bat-», обратите внимание на «+» Подключен к положительной батарее (power), отрицательной батарее «-» (power). Положительные и отрицательные полюсы аккумулятора (источник питания) не должны быть подключены неправильно или задним ходом. Подключить положительный полюс аккумулятора (источника питания) к положительному полюсу нагрузки. Отрицательный полюс аккумулятора (источник питания) Подключается к отрицательным полюсам нагрузки через датчик холла, когда он пропускает датчик холла. В настоящее время и направление датчик Холла питания со стрелкой в тех случаях, когда измеряемый ток будет отображаться как положительный, в то время как измеряемый ток отображается на экране в виде отрицательное значение.

(3) схема проводки реле разряда

      Примечание: реле Рабочая мощность обеспечивается внешнего источника питания. Если оно подключено к реле, оно должно обеспечить внешний источник питания с тем же рабочим напряжением, что и реле. Подключите порт управления реле в интерфейс разряда. Если вы хотите контролировать положительную сторону разряда, пропустите положительную линию через реле. Если вы хотите контролировать отрицательные стороны разряда, подключите отрицательные линии к реле. В тех случаях, когда реле, выходной лампа Светильник будет выключен, когда выключится, как напоминание.

(4) схема проводки реле зарядки

      Примечание: реле Рабочая мощность обеспечивается внешнего источника питания. Если оно подключено к реле, оно должно обеспечить внешний источник питания с тем же рабочим напряжением, что и реле. Подключите порт управления реле в интерфейс зарядки контроллера. Если вы хотите контролировать положительную сторону зарядки, пропустите положительную линию через реле. Если вы хотите контролировать отрицательные стороны зарядки, подключите отрицательные линии к реле. Когда реле включено, светильник «IN» Светильник будет выключен, когда выключится, как напоминание

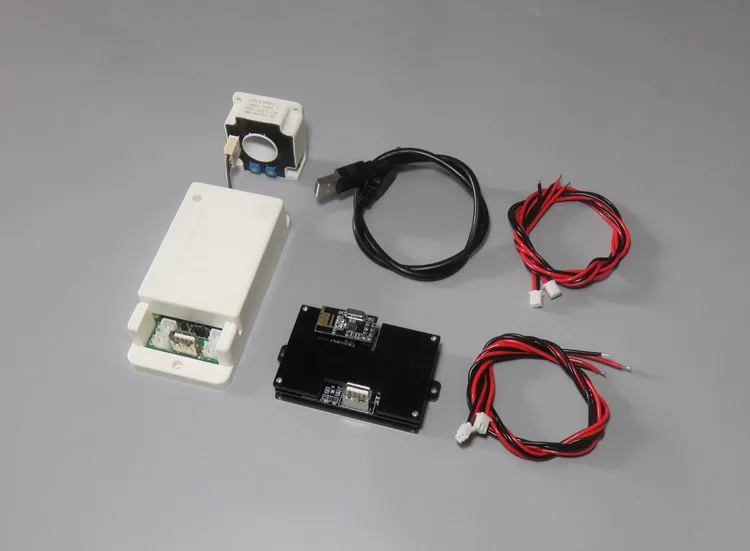

Посылка включает в себя:

1 шт. модуль дисплея

3 шт., 2P кабель

1 шт. Кабель usb 2,0 «Папа-папа»

1 шт. модуль тестера (включая 1 шт. тестовая плата, 1 шт. Датчик Холла)
