DL101Аналоговый в цифровой модуль преобразования

Аппаратная версия DL101 обновлена до V: 3,1, и программное обеспечение обновлено. Новая версия MODBUS-RTU хорошо продается, поддерживая 03 или 16 кодов функций. Оригинальный протокол продолжает сохранять совместимость, только с одной инструкцией, и он может легко переключаться между оригинальным ASCII протокол и MODBUS-RTU протокол.

Последняя версия DL101 V: 3,1RS232Аппаратный интерфейс для удовлетворения потребностей специальных клиентов, как правило, небольшое количество спроса можно непосредственно сфотографировать, объем большой, пожалуйста, непосредственно Wangwang или другие способы связаться с покупателями, количество ребенка есть в наличии, можно напрямую фотографировать.

DL101Краткое введение:

Сфера применения:Датчик взвешивания (полная Схема моста применима, полумост не поддерживается);

Объем очень маленький: 28 мм x 28 мм, диаметр 30 мм, толщина менее 4 мм;

Ультратонкая конструкция: для обычных датчиков удобно преобразовывать в Цифровые датчики.

A/DВыбор: 24 бит delta sigma;

Эффективный бит данных: 18 бит 10SPS;

Температурный дрейф: <10PPM/C

Скорость передачи данных: 5-40 раз в секунду;

Максимальный выход: + код 1040000;

Диапазон сигнала: + 19мв, метод разности;

Грузоподъемность: Датчик взвешивания с 1 Ом менее 350 Ом

Режим связи: RS485 полудуплекс (стандартное издание); RS232 полный дуплекс (опционально издание)

Скорость передачи: 240048009600 (по умолчанию), 192003840057600bps,

Максимальное количество сетей: 63 (можно увеличить до более 200, изменив протокол);

Напряжение питания: 6-12 В постоянного тока (Рекомендуемое напряжение: 9 В);

Рабочий ток: менее 12 мА (не включая датчик)

Диапазон рабочей температуры:-20 ~ 60 C

Область применения: 1) Цифровая трансформация тензодатчик сопротивления датчик взвешивания;

2) AD сбор дисперсивных данных;

3Любой случай, требующий преобразования сигнала датчика типа моста в цифровой сигнал.

Набор инструкций Введение:

1Цифровой датчик

2Набор Номер модуля

3Модуль zero

4Модуль полную стоимость калибровки

5Модуль возвращает данные

------Инструкция 1 ~ 5 и протокол DL100 совместимы

6Скорости передачи данных

7Демаркация нагрузки произвольного веса

8AD/частота дискретизации настройки

9AD/фильтрация установки глубины

10Комплект модуль непрерывной передачи

11,Настройте модуль, чтобы отправить задержку данных

12Установка разделительных значений и отслеживание нулевых точек

13Установка нулевой и десятичной точки

14Инициализации модуля

15,16Прочитайте модуль в бинарном режиме (совместимый DL100)

17Автоматическая петля модуль считывания

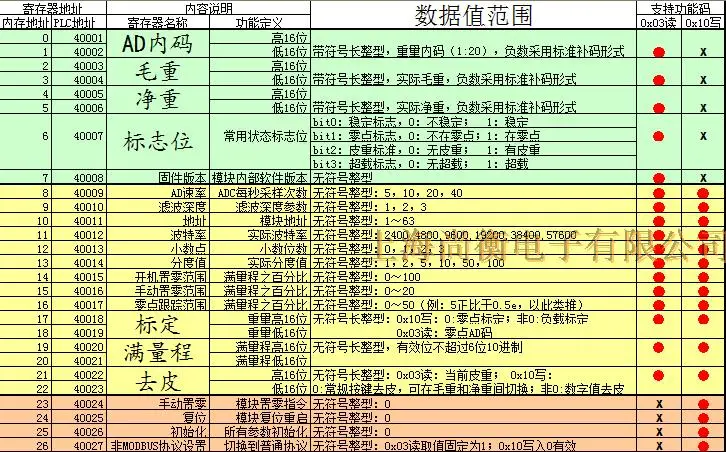

18Переключите модуль на MODBUS-RTU набор инструкции

19Модуль равен нулю (эквивалентен нулевой функции обычного взвешивания)

------6 ~ 19 инструкция новый набор инструкции

-Анализ новых инструкции:

9Настройка скорости передачи данных: новая команда позволит модулю установить соответствующую скорость при поддержке скорости передачи данных для различных приложений.

10Модуль отправляется непрерывно. В одном к одному общении только одна команда отправляется верхним компьютером. Модуль может автоматически отправлять AD результат на хост-компьютер, что облегчает работу хост-компьютера.

11Установите модуль, чтобы отправить задержку данных: установите параметр задержки свободно, который может удовлетворить некоторую медленную скорость верхней скорости обработки компьютера, убедитесь, что данные обратного пути не будут потеряны.

1213, установите значение деления и нулей, затем установите нулевую точку и десятичную точку загрузки. Он позволяет модулю иметь функцию простого инструмента и осуществить базовую функцию взвешивания, а не только как модуль преобразования рекламы.

14Инициализация модуля: все параметры модуля восстановлены до заводского значения.

15, 16, модуль считывания бинарного модуля данные: DL100 совместимые бинарные команды модуль для чтения данных, формат инструкции имеет высокую эффективность кодирования данных, которая очень подходит для высокоскоростной передачи данных многомодульной системы, и очень подходит для случаев с большой передачей данных.

17, Автоматическое чтение цикла: хост-компьютер должен только выполнить команду. Модуль на шины автоматически возвращает данные на хост-компьютер последовательно, вместо отправки команды чтения одним ПК, сохраняя накладные расходы на верхний компьютер и улучшая эффективность автобусной связи.

18, переключитесь на MODBUS-RTU набор инструкции: пусть модуль работает под стандартным MODBUS-RTU набором инструкции, и Сочетайте с промышленным контрольное приложение плавно.

19, zero команда: Функция zero, которая точно такая же, как обычные приборы для взвешивания. В дополнение к этой инструкции модуль DL101 имеет все основные функции всех приборы для взвешивания.

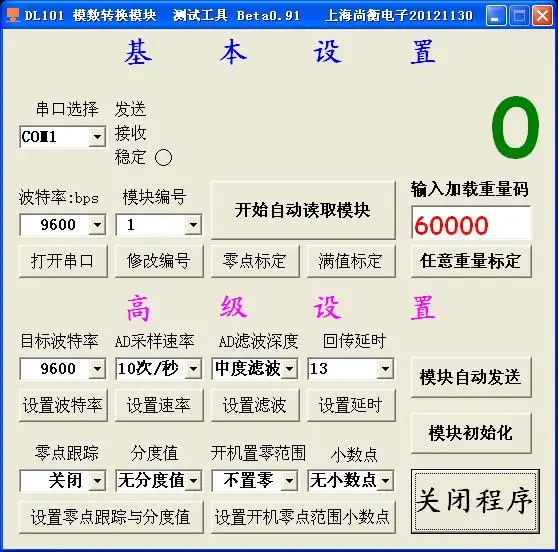

Новый Дизайн Зеленого одиночного программного обеспечения хоста файла:

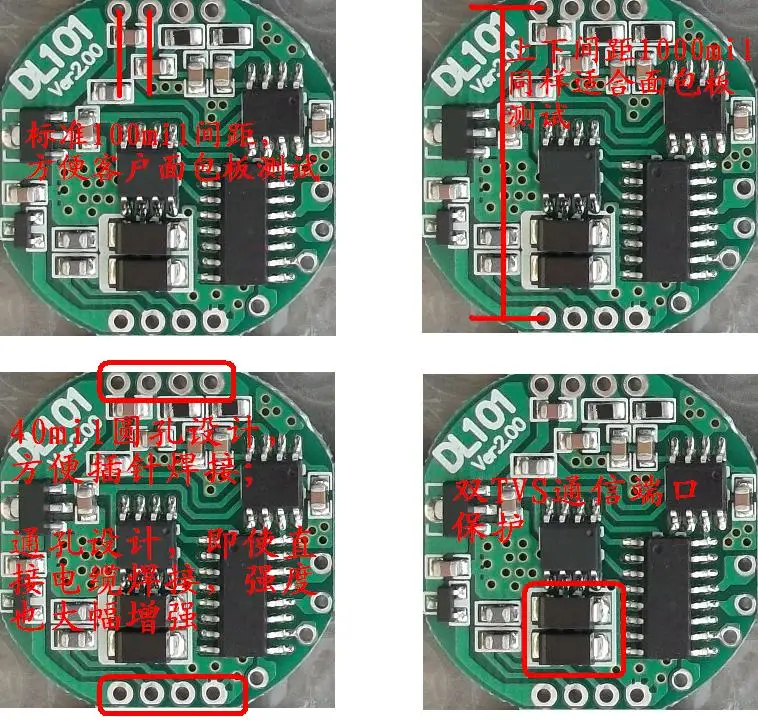

Полный процесс сварки

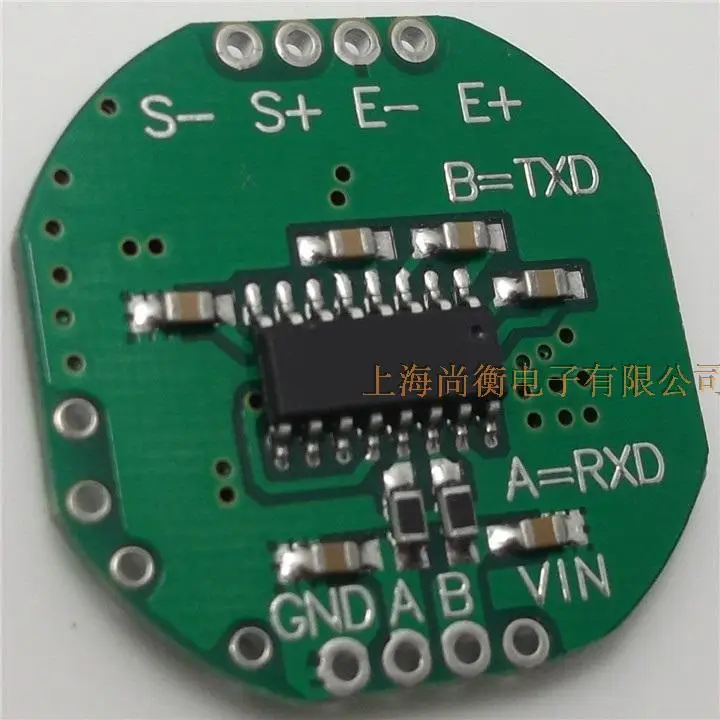

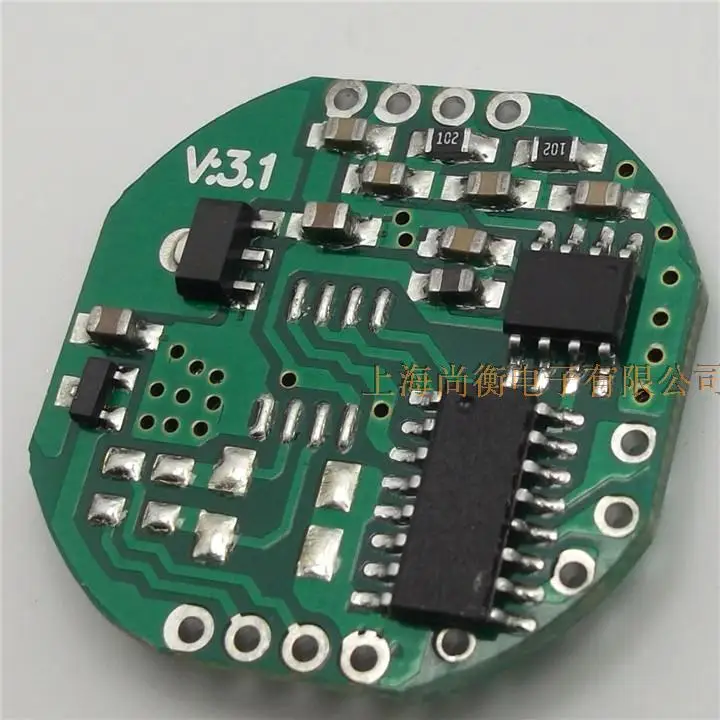

Вышеуказанные две фотографии-это фотографии модуля, выбранного аппаратного интерфейса связи RS232. Обычный интерфейс RS485-это односторонняя Пайка оплавлением, а RS232-двухсторонняя Пайка оплавлением.

Для документов и программного обеспечения данных, пожалуйста, Скопируйте следующий URL на адресную панель для загрузки Baidu cloud:Pan.baidu.com/s/1sjyNhmt
