ENGMATE Nema 23 Шаговый Мотор 278Oz In 2 фазы 4A для ЧПУ милл маршрутизатора Резка EMA232

---

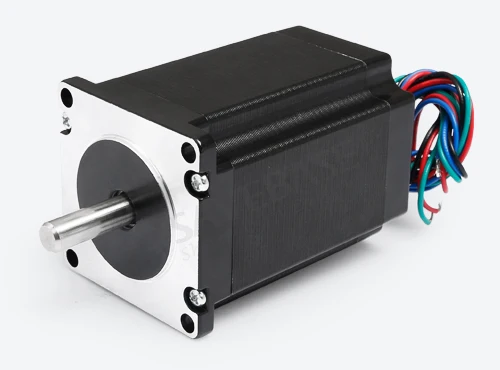

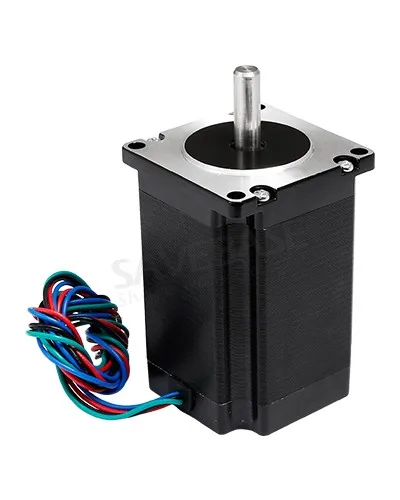

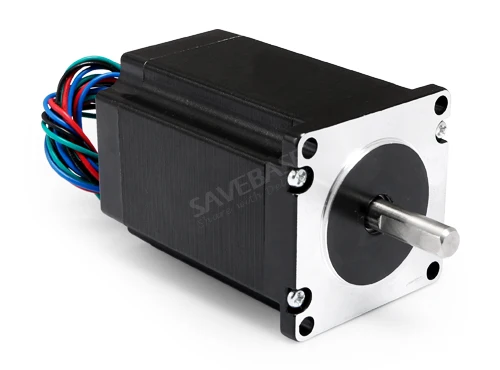

ENGMATE ЧПУ Nema 23 Гибридный Шаговый Двигатель EMA232-8240S4
278Oz-in (1.96N.m) Этот ENGMATE Nema 23 Шаговый Двигатель работает с микрошаговым драйвером, который может поддержать 4A ток. Из-за низкой вибрации и низкого шума, этот двигатель может использовать широко в офисной/домашней автоматизации, медицинском оборудовании, текстильном оборудовании, роботе и т. д.

Особенности • Высокий крутящий момент, более гладкое движение • Высокая эффективность, энергосбережение, низкий уровень шума и низкая вибрация • Высокий пусковой момент, низкий пусковой ток и надежная производительность • Простые 4 провода обеспечивают более легкое подключение, установку и обслуживание

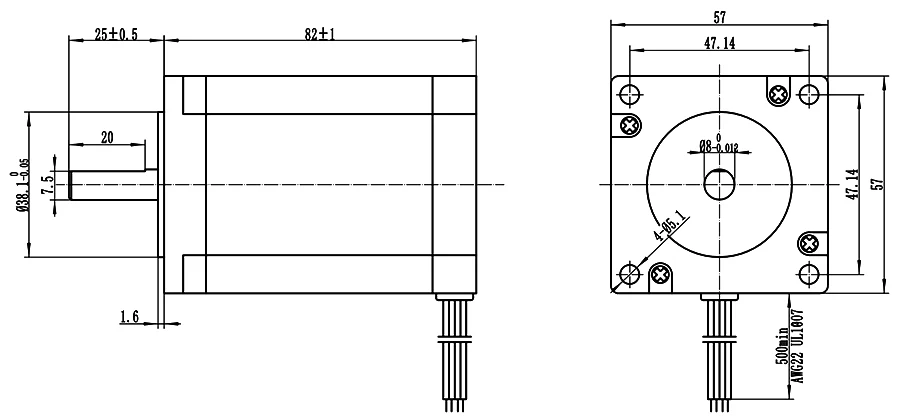

Размеры & Схема Подключения (единица: мм) Подключение для 4-Провода Двигателей Они являются наименее гибкими, но проще всего проводятся. Скорость и крутящий момент зависят от индуктивности обмотки. Приложения Гравировальный станок, маркировочный станок, режущий станок, станок лазерного набора, графопостроитель, ЧПУ станок и так далее. Nema 23 СЕРИИ Технические Спецификации для доступных шаговых двигателей, просто купите на основе ваших требований.

Модель NO.	Угол Шага (°)	Наминальное Напряжение (V)	Номинальный Ток (A)	Сопротивление Фаз (Ω)	Фазовая Индуктивность (mH)	Удерживающий Момент (N.m/oz-in)	Инерция Ротора (g.cm²)	Длина Двигателя (мм/in.)	Размер Рамки	Провод Номер	Ось	Вес Двигателя (кг)
EMA232-4110S4	1.8	5.4	1	5.4	9.5	0.54/76	120	41/1.61	57/2.24	4	Single	0.45
EMA232-4120S4	1.8	2	2	1	2.2	0.49/69	120	41/1.61	57/2.24	4	Single	0.45
EMA232-5115S4	1.8	2.4	1.5	1.6	3.8	0.8/114	275	51/2.01	57/2.24	4	Single	0.65
EMA232-5120S4	1.8	2.4	2	1.2	3	0.88/125	275	51/2.01	57/2.24	4	Single	0.65
EMA234-5120S6	1.8	2	2	1	1.6	0.69/97	275	51/2.01	57/2.24	6	Single	0.65
EMA232-5615S4	1.8	5.7	1.5	3.8	12	1.32/187	300	56/2.2	57/2.24	4	Single	0.7
EMA232-5630S4	1.8	2.85	3	0.95	2.8	1.18/167	300	56/2.2	57/2.24	4	Single	0.7
EMA234-5620S6	1.8	3.6	2	1.8	2.8	0.88/125	300	56/2.2	57/2.24	6	Single	0.7
EMA232-6430S4	1.8	3.9	3	1.3	2.2	1.47/208	380	64/2.52	57/2.24	4	Single	0.8
EMA232-7620S4	1.8	8.6	2	4.3	16.2	2.35/333	480	76/2.99	57/2.24	4	Single	1
EMA232-7630S4	1.8	2.7	3	0.9	3.5	1.96/278	480	76/2.99	57/2.24	4	Single	1
EMA232-7640S4	1.8	2.4	4	0.6	2.2	1.96/278	480	76/2.99	57/2.24	4	Single	1
EMA232-8230S4	1.8	4.2	3	1.4	5	2.16/306	510	82/3.23	57/2.24	4	Single	1.2
EMA232-8240S4	1.8	3	4	0.75	3.5	1.96/278	510	82/3.23	57/2.24	4	Single	1.2
EMA232-10030S4	1.8	3	3	1	4.5	2.45/347	680	100/3.94	57/2.24	4	Single	1.4
EMA232-11230S4	1.8	3.9	3	1.3	6.5	2.94/417	800	112/4.41	57/2.24	4	Single	1.7
EMA232-11235S4	1.8	2.45	3.5	0.7	3	2.75/389	800	112/4.41	57/2.24	4	Single	1.7
Двухосные шаговые двигатели тоже являются доступными, свяжитесь с нами для извещения цены и расчетного времени доставки.

Технический параметр для Nema 23 Гибридного Шагового Двигателя
Тип Двигателя	2-Фазы
Тип Подключения Двигателя	Летающие Провода
Тип Соединения	Двухполюсный
Точность Угла Шага	±5%
Точность Сопротивления	±10%
Точность Индуктивности	±20%
Повышение Температуры	80°C Макс
Температура Окружающей Среды	-20°C～+50°C (-4~122°F)
Сопротивление Изоляции	100MΩMинимум.500VDC
Диэлектрическая Прочность	500VAC для одной минуты
Диаметральный Зазор	0.02Mаксимум.(450g-load)
Осевой Зазор	0.08Maксимум.(450g-load)
Максимум. Радиальная Сила	75N（20mm от фланец)
Максимум. Осевая Сила	15N
