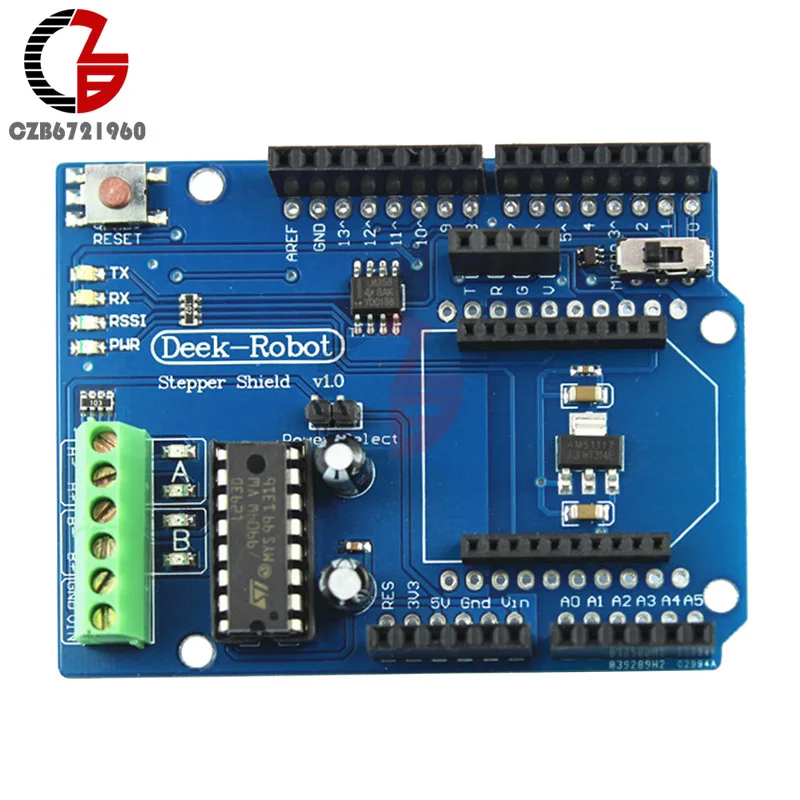

L293 L293D беспроводной Proto шаговый двигатель драйвер управления плата расширения
216,76 руб.
Новое поступление

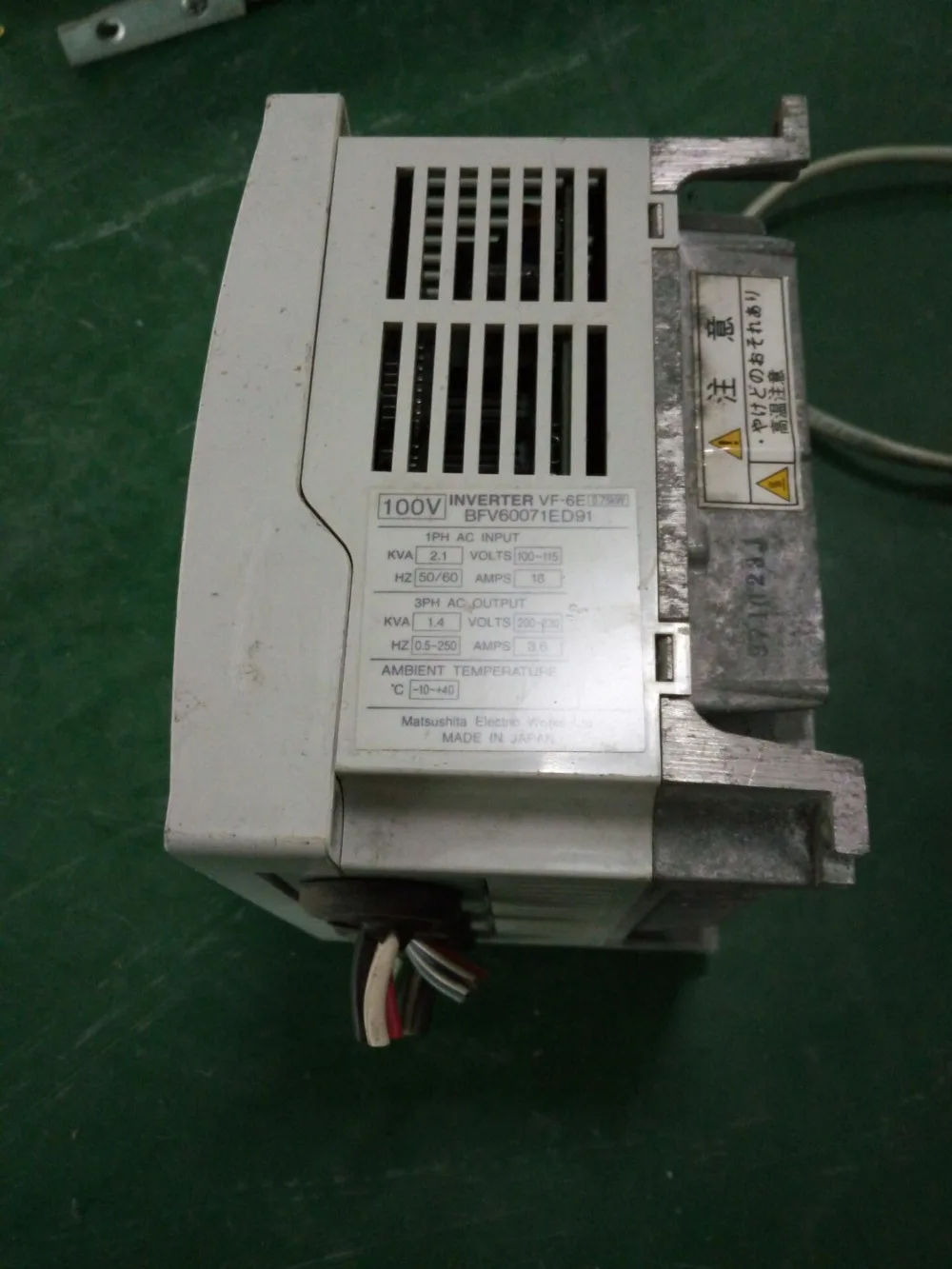

VF 6E 0 75 кВт 100 в BFV60071ED91 servopack хороший внешний вид 90% новый 90 дней гарантии наличии
17 559,61 руб.
3D щит с ЧПУ для UNO R3 + 4 шт. A4988 Драйвер шагового двигателя Arduino принтера|Драйвер
955,39 руб.

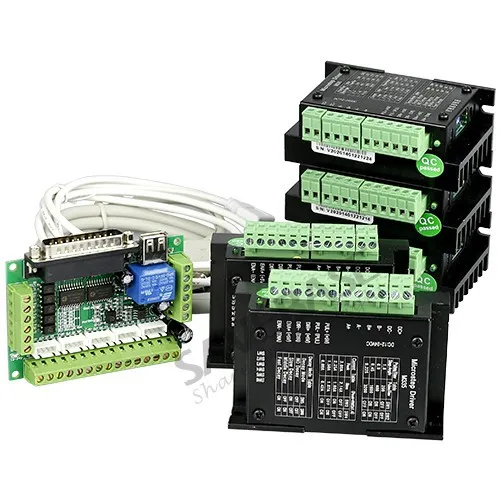

5 оси DIY ЧПУ Комплект для Nema16 Nema17 Nema23 Моторов M335 Шаговый Драйвер 3.5A 30VDC|diy cnc kit|diy router
7 358,42 руб.
3DM860 CNC 3 фазный цифровой шаговый Драйвер 24 ~ 80VAC 30 100VDC 7.5A 20KHz ШИМ 200K микро шаги 12800
5 128,16 руб.
Фотообои оригинальная новинка в коробке гарантия 12 месяцев стандартная
4 846,45 руб.
ABKM горячий H Bridge DC двойной двигатель pwm драйвер модуля 15A 3 ~ 36V пик 30A IRF3205 Высокая
1 056,60 руб.
Драйвер шагового двигателя A4988 Reprap шаговый драйвер модуль + радиатор с наклейкой
63,44 руб.
HYONGC Hongbang Motor Store
Магазина HYONGC Hongbang Motor Store работает с 15.10.2012. его рейтинг составлет 98.24 баллов из 100. В избранное добавили 3295 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 224 наименований товаров, успешно доставлено 9814 заказов. 908 покупателей оставили отзывы о продавце.
Характеристики
4 осевой комплект mach3 CNC USB TB6600 Драйвер шагового двигателя + карта контроллера 100
История изменения цены
*Текущая стоимость 8 985,23 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-21-2026 | 11411.49 руб. | 11639.61 руб. | 11525 руб. |
| Jan-21-2026 | 9255.93 руб. | 9440.32 руб. | 9347.5 руб. |
| Dec-21-2025 | 11231.19 руб. | 11456.96 руб. | 11343.5 руб. |
| Nov-21-2025 | 11141.45 руб. | 11364.5 руб. | 11252.5 руб. |
| Oct-21-2025 | 8895.33 руб. | 9073.17 руб. | 8984 руб. |
| Sep-21-2025 | 10962.87 руб. | 11181.54 руб. | 11071.5 руб. |
| Aug-21-2025 | 10872.80 руб. | 11089.68 руб. | 10980.5 руб. |
| Jul-21-2025 | 10782.77 руб. | 10998.71 руб. | 10890 руб. |
Описание товара
- 1 x TB6600-T4 4 оси драйвер шагового двигателя доска
- (1 шт.);Mach3 4 оси USB CNC контроллер карты 100 кГц
- 4 x nema23 76 мм длина шагового двигателя
- 1 х 24V/10A импульсный источник питания
- USB кабель (1 шт.);
- Руководство пользователя на английском языке будет отправлено по электронной почте или CD

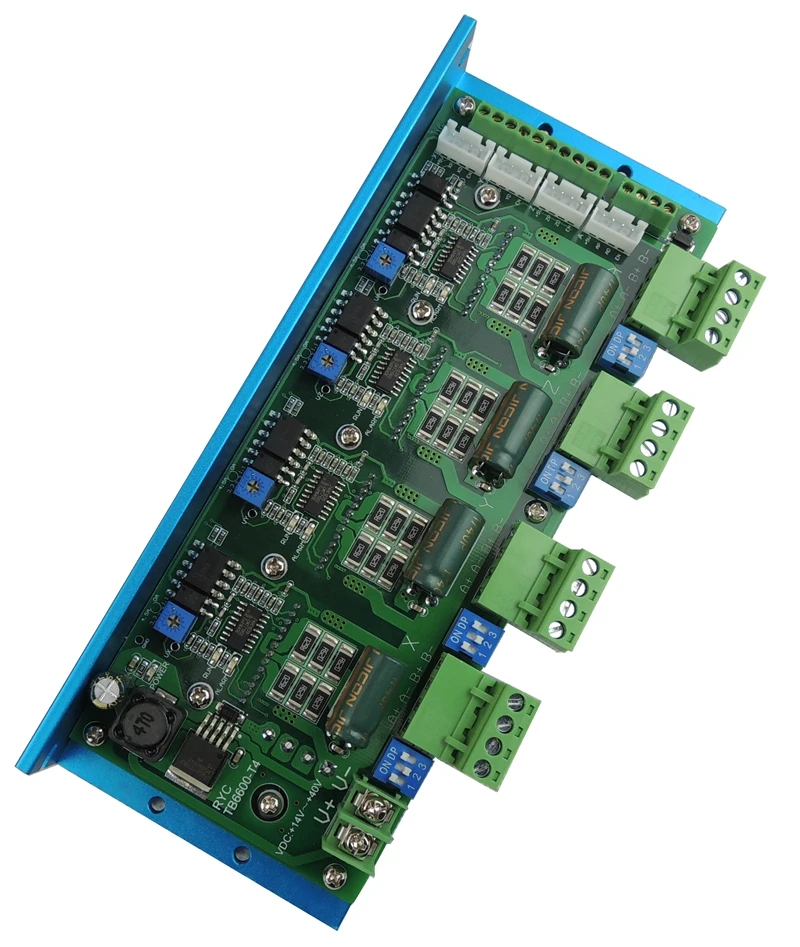

TB6600-T3 4 оси драйвер платы:
Особенности:
1. Постоянный ток Мощность Тип входного сигнала: + 14V ~ 40 м;
2. Выходной ток: 0 ~ 4.5A, плавная регулировка тока;
3,12 в Выходная мощность: Максимальная выходная мощность 2A ток, для контроллера CNC или Mach3 интерфейсная плата питания;
4. Автоматическая функция половинного тока: когда двигатель прекращает работу, ток в режиме ожидания автоматически уменьшается до половины рабочего тока, чтобы уменьшить тепло драйвера;
5.Mircostep: 1, 2, 4, 8, 16;
6. Функция автоматического распада: чип регулирует текущий режим распада в соответствии с параметрами двигателя и скоростью работы, чтобы уменьшить шум драйвера.
7. Форма защиты: защита от перегрева, защита от перегрузки по току
8. Максимальная частота пульса составляет 200 кГц.
9. Использование однокристаллического биполярного синусоидального микроступенчатого режима управления током PWM chopper
10. Размеры: 192 мм * 88 мм * 34 мм
11. Рабочая среда: температура-15 ~ 50 ℃ Влажность <90%.

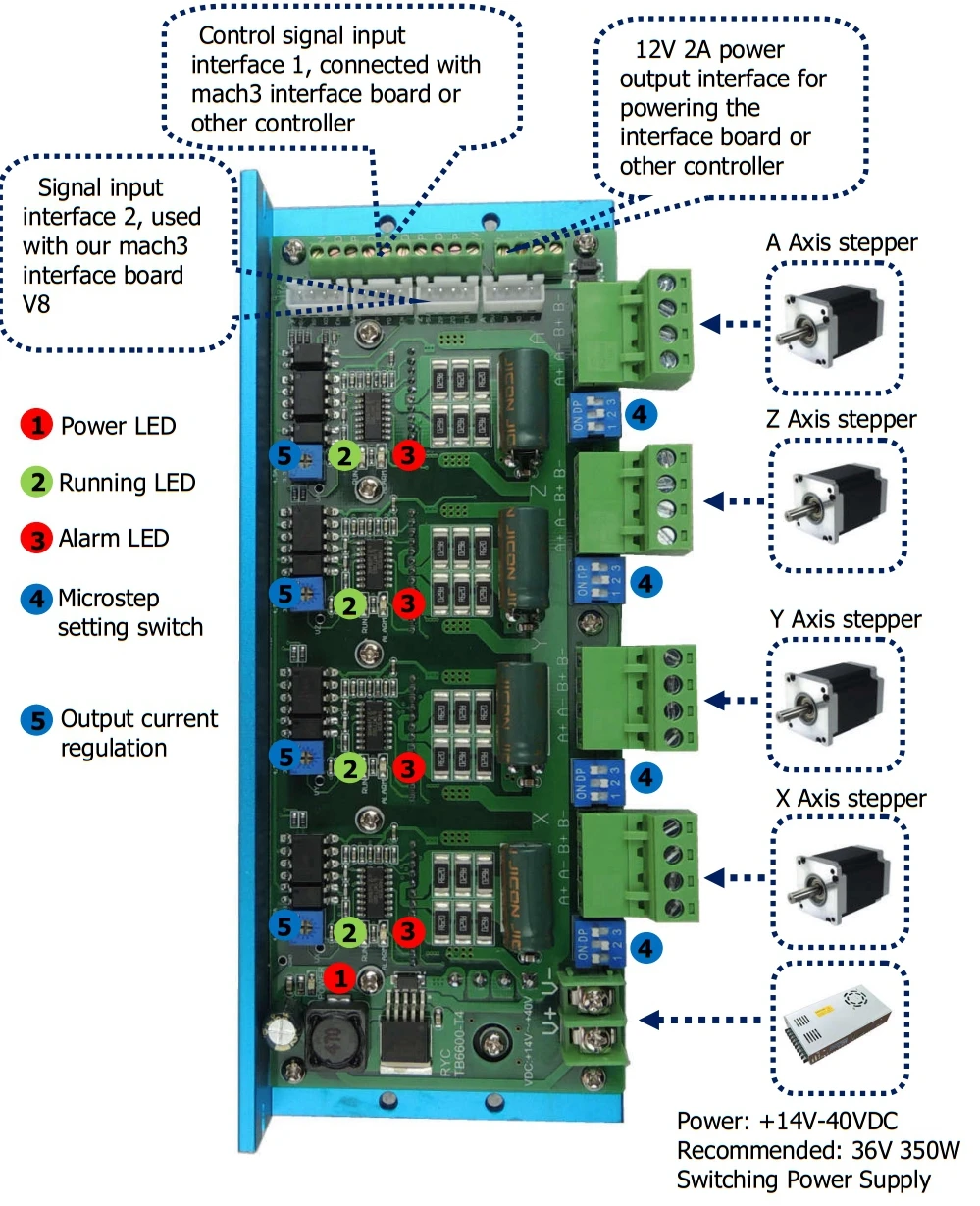

Порты ввода/вывода:
|
Текст на печатной плате |
Объяснить |
|
V +- |
Положительный и отрицательный Полюс источника питания |
|
A + |
Шаговый двигатель обмотки |
|
B + B-: |
Шаговый двигатель другие обмотки |
|
+ 5В |
Входной сигнал + 5 В (COM) |
|
XP |
Оси X импульсный сигнал |
|
XD |
Направление оси X сигнала |
|
YP |
Перемещение по оси Y импульсный сигнал |
|
YD |
Перемещение по оси Y направление сигнала |
|
ZP |
Перемещение по оси Z импульсный сигнал |
|
ZD |
Перемещение по оси Z направление сигнала |
|
RU |
Все оси включает сигнал |
|
GND |
Отрицательная мощность для измерения эталонного напряжения |
|
VX |
Контрольная точка измерения напряжения оси X |
|
VY |
Контрольная точка испытания напряжения оси Y |
|
VZ |
Точка испытания напряжения оси Z |
|
VA |
Контрольная точка напряжения оси |
|
12V |
12 В выходная мощность положительный полюс, максимальная выходная мощность 2A ток |
|
V-образный вырез |
12 В выходная мощность отрицательная |
|
Мощность |
Светодиодный индикатор питания (красный) |
|
RUN |
Светодиодный индикатор хода двигателя (зеленый) |
|
Сигнализация |
Светодиодный индикатор неисправности (красный), перегрев, перегрев. Красный светодиодный индикатор включен |

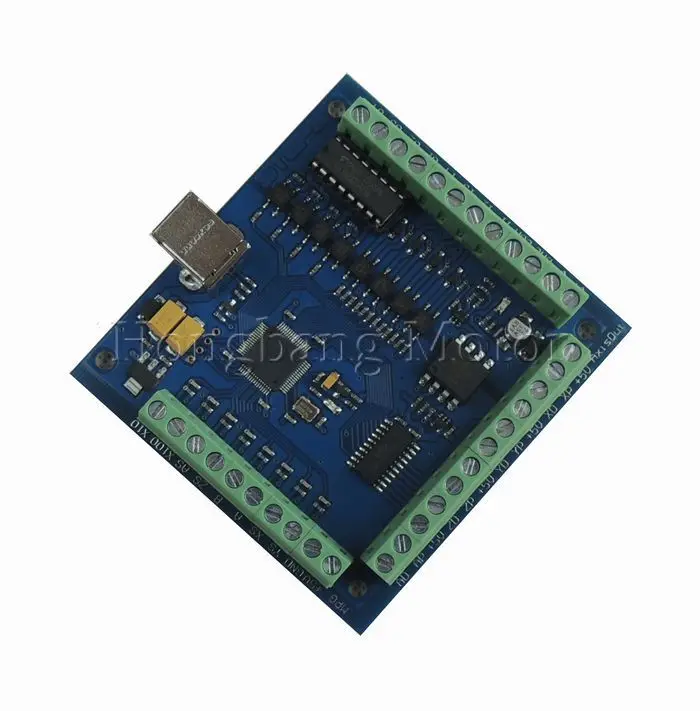

Плата контроллера USB с 4 осями 100 кГц:
Особенности:
1. Поддержка для 4-осевого связь, вы можете подключить четыре привод шагового двигателя или; Сервоприводы
2. Максимальная частота импульса 100 кГц, которая подходит для сервопривода или шагового двигателя;
3. Поддержка автоматического зонда
4. Поддержка аварийного ввода
5. Поддержка концевого выключателя
6. Поддержка подключения электронного маховика
7. Необходимо использовать внешний источник питания постоянного тока 24 В для изоляции USB и внешнего порта и сделать систему более стабильной.
8. Есть выходной порт 0-10 В, вы можете использовать программное обеспечение mach3 для управления скоростью двигателя шпинделя.
9. 4 входы общего назначения, вы можете подключить концевой выключатель, переключатель estop, переключатель зонда, обратно к нулю и другому устройству
10. 4 изолированный выходной интерфейс релейного привода общего назначения, может управлять четырьмя реле для управления запуском шпинделя, вращением вперед и обратным вращением, насосами и другими устройствами;
11. 1 светодиодный статус, укажите Статус подключения на плате.

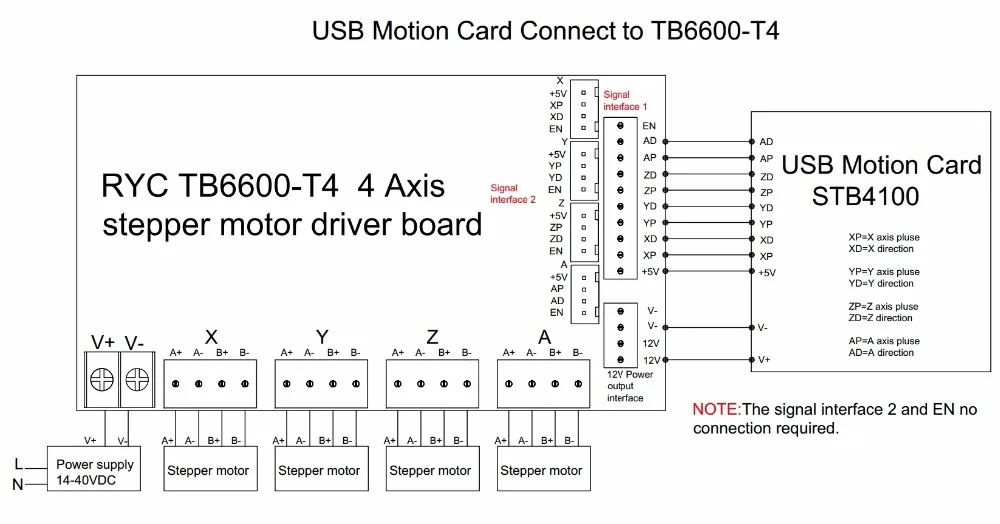

Типичные применения:
TB6600-T4 установки платы драйвера Размеры:

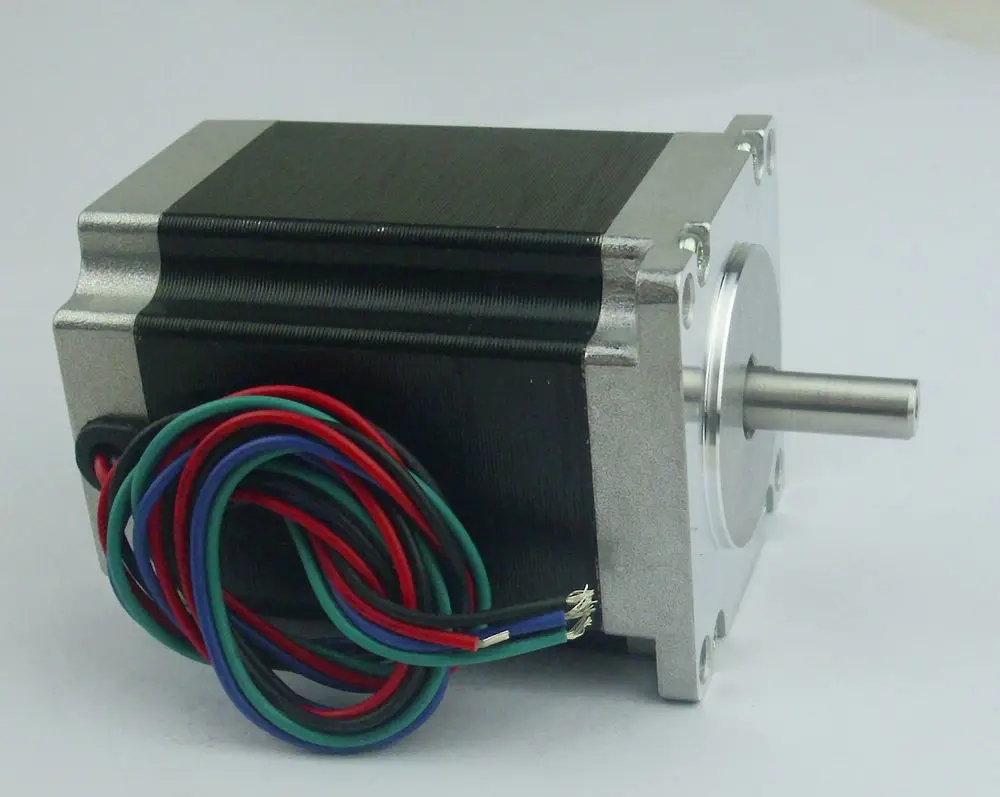

Шаговый двигатель
|
Модель |
57HS76 |
|
Количество фаз |
2-фазный |
|
Кол-во линий |
4-проводная |
|
Трехфазный стабилизатор напряжения |
3,08 V |
|
Фазного тока |
3A |
|
Сопротивление |
1.1Ω |
|
Индуктивность |
3.6mH |
|
Высокий крутящий момент |
1.89N.M(270 Oz-in) |
|
Вал Диаметр |
8 мм |
|
Осевая длина |
21 мм |
|
Длина стороны |
57 мм |
|
Высокая |
76 мм |
|
Вес |
1100 г |
Красный: A +
Синий:-
Зеленый: B +
Черный: в-режиме

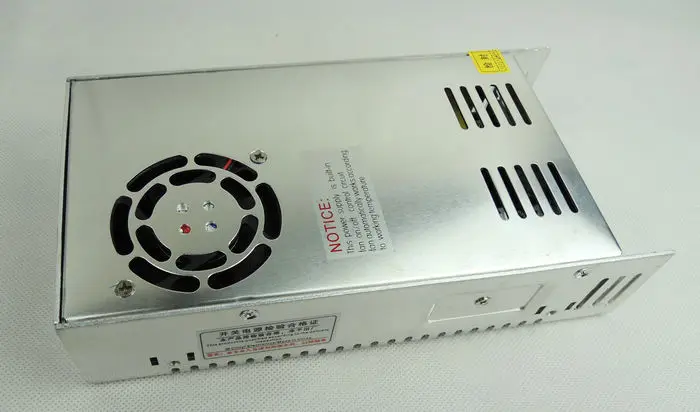

Переключения источника питания
1. Диапазон входного напряжения переменного тока изменяется переключателем
2. Высокая эффективность, высокая надежность
3.100% Испытание на полную нагрузку
4. Защита: короткого замыкания/перегрузки/перенапряжения/перегрева
5. Встроенный вентилятор охлаждения постоянного тока
6. Рабочая частота 25 кГц
7.Входное напряжение: 110 В/220 В
8.Выходное напряжение: 24 В
9.Выход ток: 10A
10.Выходная мощность: 250 Вт
11. 1 годовая гарантия
12. Размер: 215*115*50 мм (Д * Ш * В)
