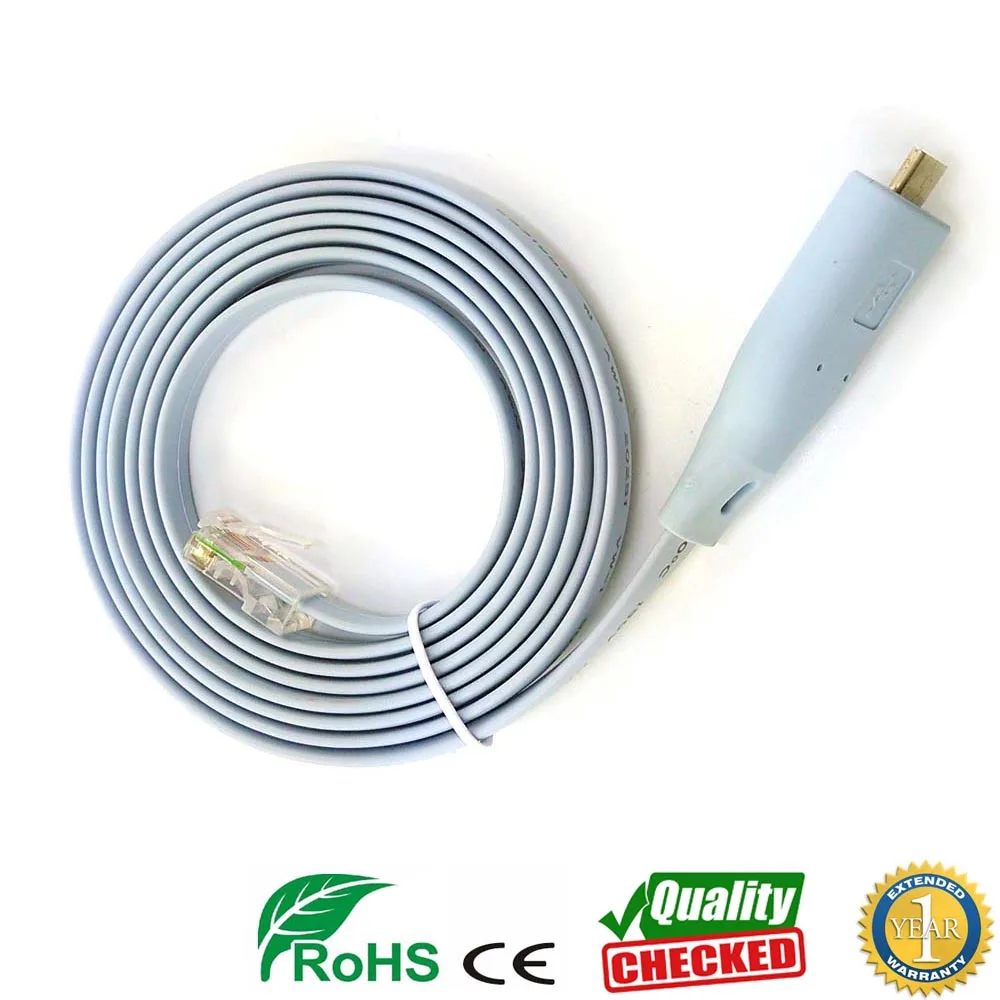

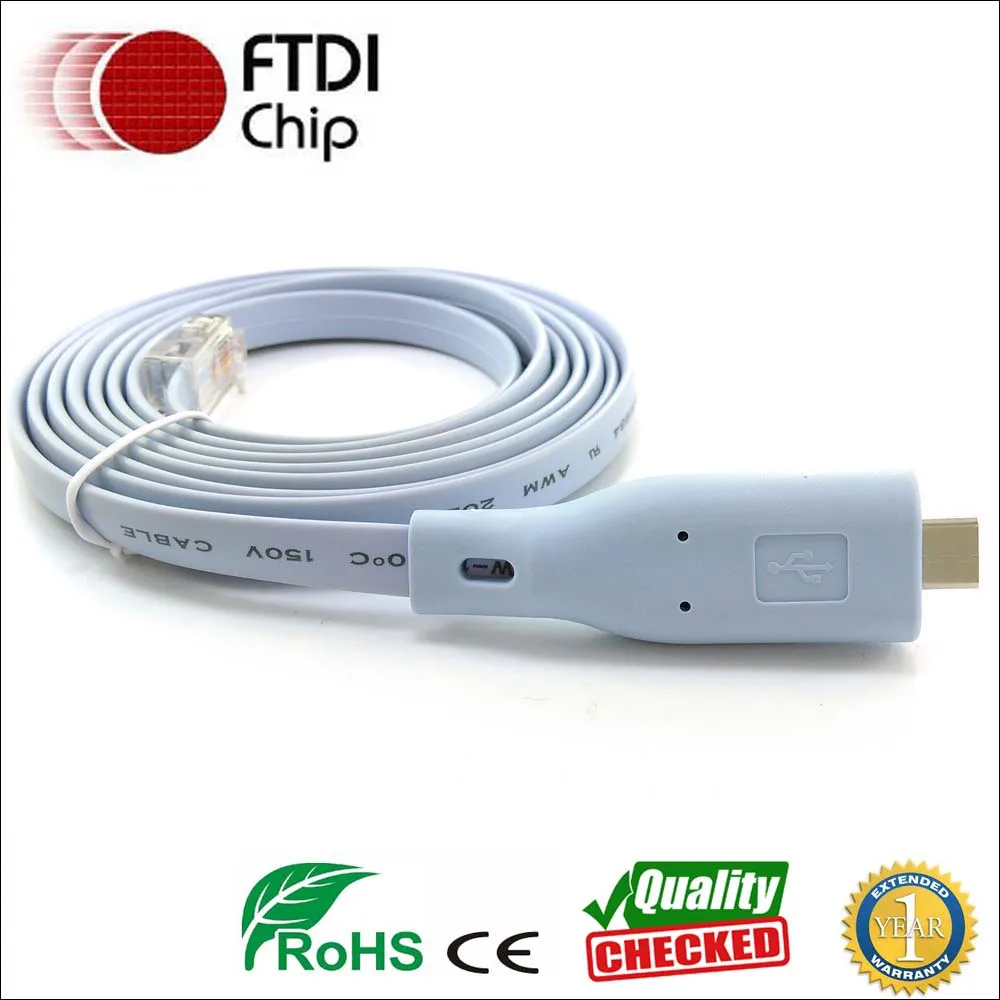

6 футов ftdi usb тип c rs232 к rj45 Адаптерный кабель для cisco huawei h3c консоль маршрутизатора

6 футов ftdi usb тип c rs232 к rj45 Адаптерный кабель для cisco huawei h3c консоль маршрутизатора

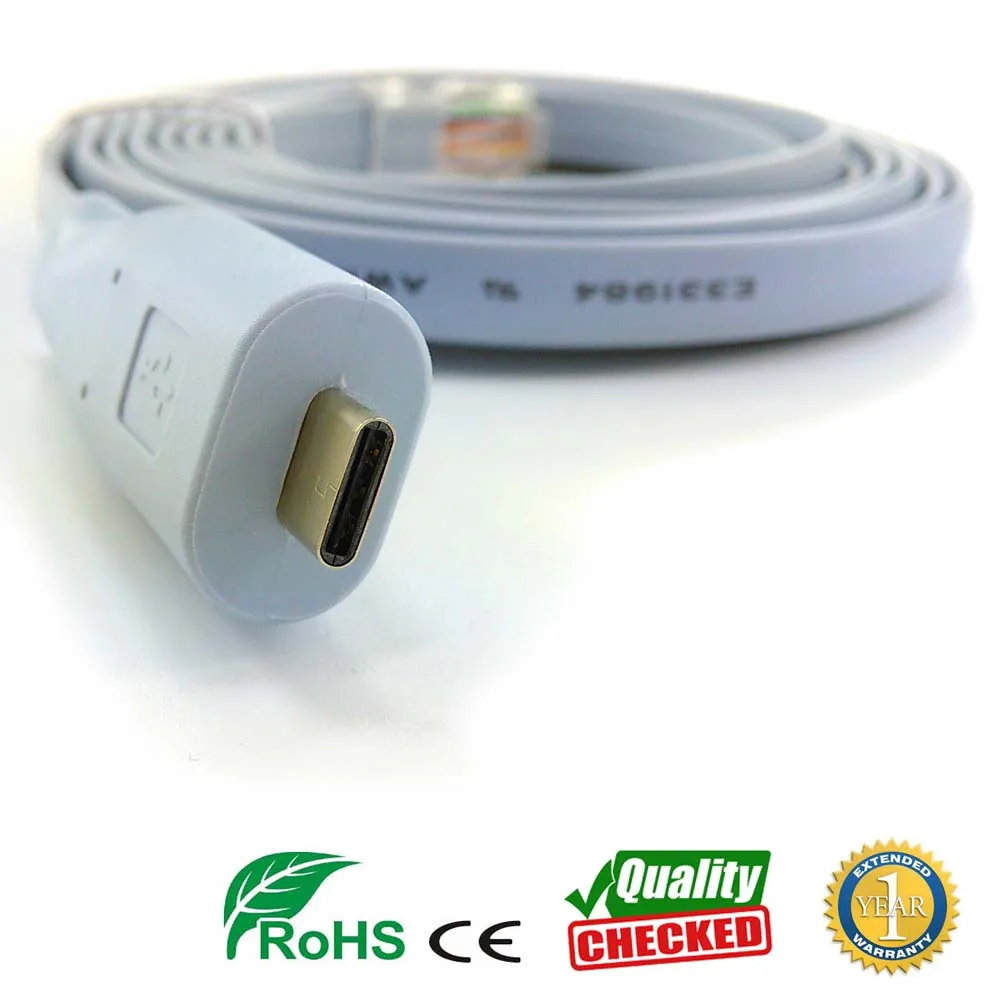

USB RS232 к RJ45 USB консольный кабель type c Интерфейс

Кабель консоли типа c

Обновление cab-console-rj45 72-3383-01

Стандартная скорость порта USB 2,0 типа C

Поддержка типа c мобильный телефон планшетный ПК панель ПК

• USB2.0 compliace, порт type c

• Кабель последовательной консоли USB RS232

• USB Последовательный COM порт к RJ45 папа для настройки маршрутизатора и управления

• Чип FT232 + ZT213

• Контактное назначение на USB RS232-RJ45 стороне кабеля:

1-CTS,

2-DSR,

3-RXD,

4-GND,

5-GND,

6-TXD,

7-DTR,

8-RTS

• Плоский кабель, 28AWG * 8 ядро, голая медь. 1,8 м

• Win 7, Win 8, Win 8,1 Бесплатная установка драйвера

• Поддерживает аппаратное управление потоком, используемое для реализации CISCO break sequence

• Поддержка интерфейса UART для 7 или 8 бит данных, 1 или 2 стоп-бит и odd/

• USB 2,0 полная скорость 12 м

• Поддержка Android, поддержка Win 8, Win 7, XP, 2000, Linix, Mac OS

• Поддержка Windows 8,1, Windows 8, 32 бит или 64 бит.

• Интегрированный 2048 байт EEPROM, поддержка идентификации поставщика перезаписи, поддержка Mprog3.5

• Поддержка FTDI VCP драйвера и D2XX драйвера

• Обновление для консольного кабеля cisco db9 RJ45

• Полиэтиленовый пакет для каждого.

• Вес нетто: 66 г/шт.

• CE, RoHS соответствие

Этот кабель отлично работает с minicom или HyperTerm, потому что аппаратное и программное обеспечение Cisco обрабатывает его. Конечно, можно подключить ваши разъемы RJ45/DB9 после этого pinout. Если вы это сделаете, пожалуйста, четко отметьте разъем, чтобы остальные из нас не предположили, что это RS-232D или EIA/TIA-561 pinout.

Единственная потенциальная проблема с этим заключается в том, что DB9 pin 1 для обнаружения перевозчика (CD) отсутствует. Обычно мы видим pin 1 и pin 6 (CD и DSR), подключенные к выходу DTR с дальнего конца. Но, как я могу подтвердить, кабель работает. И я извлекла кабель, чтобы подтвердить, что pin 1 и pin 9 не подключены ни к чему.

Cisco использует две линии для заземления, чтобы уменьшить перекрестие, что может быть преимуществом для особенно длинных проводов кабеля.

• Windows 10x32 или x64

• Windows 8,1 x64

• Windows 8

• Windows 8 x64

• Windows Server2012

• Windows сервер 2008 R2

• Windows 7

• Windows 7 x64

• Windows сервер 2008

• Windows сервер 2008 x64

• Windows Vista

• Windows Vista x64

• Windows сервер 2003

• Windows сервер 2003 x64

• Windows XP

• Windows XP x64

• Windows ME

• Windows 98

• Linux

• Mac OS X

• Mac OS 9

• Mac OS 8

• Windows CE.NET (версия 4,2 и выше)

• Android

• Windows RT

Поддержка WinCE7.0
Первоначальное функциональное тестирование, проведенное FTDI, показало, что драйверы FTDI функционируют так, как ожидалось на Windows CE 7,0

Поддержка более старых версий рабочего стола Windows

Примечание: Microsoft закончила поддержку сертификации XP и VISTA через их WHCK test program. Так как текущие сборки по-прежнему работают на XP и VISTA, но не сертифицированы Microsoft.

Различия в API драйвера

Для большинства этих операционных систем доступны два типа драйвера: Драйверы виртуального COM порта (VCP) и драйверы direct (D2XX). Драйвер VCP эмулирует стандартный последовательный порт ПК, так что устройство USB может быть передано в качестве стандартного устройства RS232. Драйвер D2XX обеспечивает прямой доступ к usb-устройству через интерфейс DLL.

Чтобы найти драйверы, которые вы хотите установить для устройства, выберите тип драйвера, который вы хотите использовать (VCPИлиD2XX) И затем найдите соответствующие операционные системы. За исключением Windows 98 и Windows ME, все устройства поддерживаются в каждой посылка драйвера.

Если требуется драйвер VCP для Android, обратитесь к следующему приложению Примечание: TN 132 добавление устройств FTDI поддержка драйвера VCP для Android
