1^Th. Обзор продукта

TK-FH-это высокопроизводительный мультиплексор высокой четкости серии HD, основная функция-вход в мультиплексор HD, мультиплексор BNC, мультиплексор VGA, мультиплексный сигнал HDMI преобразуется в сигнал hdmi высокой четкости и VGA, так что мультиплексные цифровые сигналы отображаются одновременно на дисплее высокой четкости, И функция переключения видеосигнала HDMI.

Эта серия HD видео мультиплексора высокой четкости с использованием подключаемой структуры, отдельно стоящая может поддерживать вставку входной карты от 1 до 16, вы можете поддерживать сегментацию от 1 до экрана, одна машина может быть настроена на 16 HD видео мультиплексор, который отображает в большинстве номера/аналоговый сигнал.

TK-FH серия HD видео мультиплексор высокой четкости поддерживает проекторы, ЖК-мониторы, DLP, плазменный, полноцветный светодиодный дисплей и другие дисплеи с интерфейсом высокой четкости.

TK-FH серия HD видео мультиплексор высокой четкости в настоящее время используется на рынке больше, чем стандартный продукт, продукты в основном используются в видеоконференц-связи, обучения, выставки, на складе и в других случаях необходимо использовать единое устройство отображения для отображения нескольких сигналов высокой четкости.

2^Th. Основные функции

& Radic;, плагин, бесплатно добавлять или уменьшать входные модули, можно настроить от 2 до 16 входных карт и от 2 до 16 сигнальных дисплеев в дисплее одновременно;

И radic;, каждая входная плата поддерживает 1 композитное видео, 1 VGA,1 HDMI всего 3 входа сигнала;

И radic;, 1 HDMI и 1 VGA синхронизация выход при подключении двух дисплеев;

& Radic;, совместимый с различными сигнальными входами разрешения, поддержка 1920*1080 ультра высокого разрешения сигнала;

& Radic;, поддерживает функцию PIP, POP, укладки, роуминга, произвольного размера и положения;

& Radic;, поддерживает настройку прозрачности изображения, что позволяет видеть изображение ниже;

& Radic;, поддержка 90V ~ 264V широкого входного напряжения переменного тока, доступны в любой стране мира;

& Radic;, стандартное 4U алюминиевое шасси для рисования, может быть непосредственно на стандартном шкафу;

И radic;, поддерживает нажатие шасси, инфракрасный пульт дистанционного управления, RS-232 последовательный порт и управление ZKsoftware;

& Radic;, высокое качество HD видео высокой четкости мультиплексор предназначен для видеосъемки;

3^Th. Подробное описание

1, чистая аппаратная архитектура

С чистой аппаратной архитектурой, без ЦП, без памяти, для загрузки требуется всего 3-5 секунд, стабильность системы, отсутствие сбоев, вирусная инфекция, риск сбоев системы; Весь год 365 дней, каждый день непрерывной работы;

2, подключаемый модульный дизайн

Введите/выходную плату карты с подключаемой структурой, пользователи могут легко увеличить или уменьшить количество входных модулей, в то же время значительно облегчить обновление продукта, техническое обслуживание и техническое обслуживание. Шасси Плагин карты имеет много преимуществ, таких как:

И radic;, более удобный для обновления продукта:

Использование модульной карты, только нужно обеспечить производителей входных модулей, пользователи могут быть очень удобны на месте обновления оборудования продукта, И не нужны профессионалы лично для установки и ввода в эксплуатацию, что значительно экономит время, необходимое для обновления и стоимости;

& Radic;, легче поддерживать

Продукты в течение многих лет использования могут быть некоторые из старения и сбоя модуля, бывшие продукты модульного дизайна при возникновении проблем с качеством часто нужно вернуть весь шасси для ремонта, так что не только производить высокие перевозки, но также для пользователя потребитель причинял много трат времени. И использование подключаемых устройств для карт нужно только отправить модуль платы пользователю может быстро решить проблему. И индивидуальные проблемы модуля, не могут повлиять на нормальную работу других модулей.

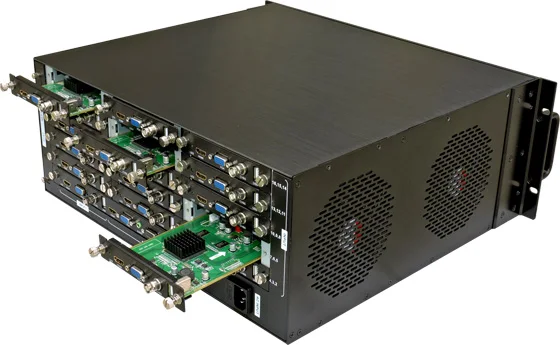

Реальное изображение шасси карты

3, многоформатный входной сигнал

Благодаря стандартизированному дизайну входного модуля входной модуль может поддерживать вход сигнала BNC,VGA,HDMI, каждую входную карту, соответствующую окну, каждый оконный сигнал может быть выбран в три раза.

4 ,HDMI,VGA сигнал синхронизации выход

TK-FH мультиплексор серии HD видео поддерживает выход синхронизации сигнала HDMI и VGA, который может одновременно подключать Дисплей HDMI и дисплей VGA, два выходных сигнала показывают согласованное содержание. Выходное Максимальное разрешение может поддерживать 1920 * 1080и может быть совместимо с такими разрешениями, как 1280*720,1024*768 и так далее.

5, высокая совместимость

Интерфейс HDMI также может быть совместим с сигналом DVI, входному интерфейсу HDMI нужен только один адаптер HDMI go DVI, который может принимать DVIsignal; Тот же выход HDMI также может быть совместим с дисплеем DVI.

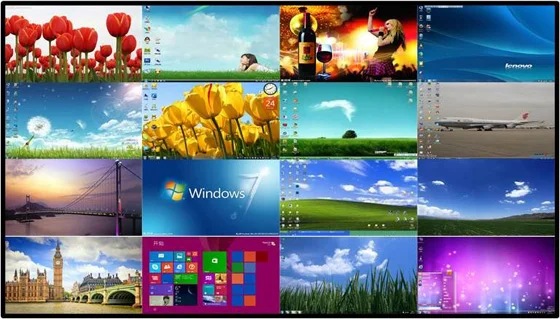

6, многоэкранный Разделенный экран

Поддержка пользовательских 2 для сегментации экрана, минимум может быть сделано 2 дисплея сегментации экрана, максимум может быть настроен на экран сплит-дисплея, включая ряд специальных моделей сегментации, таких как: 5 Сплит, 7 Сплит, сплит, и так далее.

7. Особенности рисования

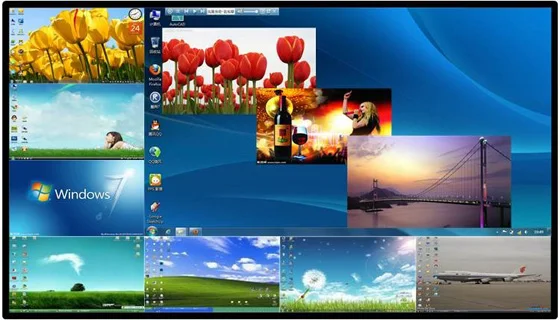

С помощью программного обеспечения управления пользователь может контролировать размер окна, положение окна, расположение окна произвольно, реализует картину, рисует изображение, thePIP, функцию thePOP. Пользователи могут устанавливать различные режимы отображения в соответствии с их собственными потребностями, следующая фигура является одним из режимов отображения:

8, прозрачность настройки

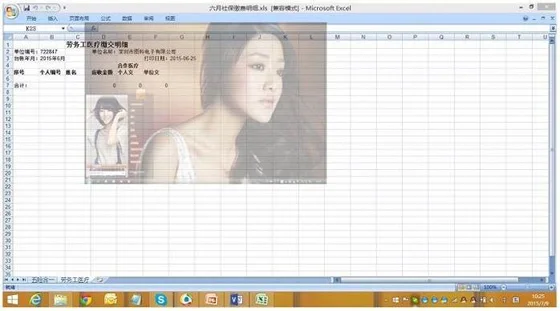

Поддержка рисования в верхнем слое изображения Регулировка прозрачности, через верхний экран можно увидеть нижний экран, как показано на следующем рисунке:

9, входной выход, который поддерживает сигнал 1920*1080 HD

TK-FH серия HD видео мультиплексор поддержка пользовательских максимум 16BNC, дорога VGA, дорога HDMI всего + вход сигнала дороги, HD видео поддерживает переплетение и линейный вход. Продукт поддерживает Вход Сигнала разрешения 1920*1080 и обратно совместим; Все входные сигналы проходят чип обработки изображений профессионального уровня, равномерно Выводит сигнал HDMI в строке 60 Гц, Наивысшее разрешение на выходе поддерживает 1920X1080, что обеспечивает пользовательское разрешение на выходе на основе потребностей пользователя.

10, бесшовное переключение

Различные входные каналы обеспечивают плавное переключение, изображение обеспечивает быстрое переключение, а не черный экран.

11, функция многомодовых настроек

11,1, Заводской набор машин и количество разделов, равное стандартному режиму переключения, через соответствующую клавишу, чтобы переключиться на соответствующий полный экран окна, нажмите 0 клавишный переключатель в режим полного сигнала, Разделенный экран;

11,2, пользователи могут настроить до 16 видов пользовательского режима, свободно контролируя программное обеспечение для удовлетворения различных потребностей пользователей.

12, технология обработки изображений FPGA

Использование самого мощного чипа обработки изображений по текущей технологии FPGA. FPGA технология поддерживает сглаживание краев DCDI, ACM адаптивное управление цветом, поддержка CCS яркий светильник подавление перекрестных помех, поддержка повышения остроты, поддержка динамического улучшения контрастности, истинное 6-осевое перекрытие цветового управления, устранение шумов и других ведущих в мире технологий и функций обработки изображений.

И имеет 3d-фильтр для декодирования видео, 3D шумоподавление и Адаптивная компенсация движения технология деинтерлейсинга, коррекция цвета кожи, повышение яркости цвета, гамма-коррекция и преобразование частоты кадра и другие расширенные функции. Выходной экран без опилок и просвечивания, изысканная резкость, четкие и гладкие, яркие цвета.

13, вычислительная мощность данных

Данные используют параллельную технологию обработки, выходное конечное число использует один канал, каждый канал передачи данных достигает 10,2 г/локон, выход достигает дисплея с высоким разрешением 1920*1080. Высокоскоростная динамическая картинка не имеет следов, задержек, разрывов, падений рамы и притягивания изображений.

4^Th. Режим управления

1. Контроль программного обеспечения

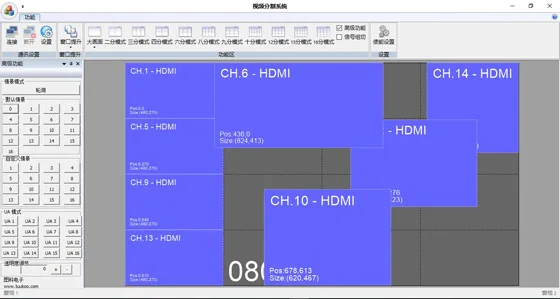

TK-FH мультиплексор серии HD video поставляется с программным обеспечением зеленого управления визуального интерфейса Tk-fhsoftware.exe, который доступен без установки. Через программное обеспечение управления можно завершить полнофункциональное управление мультиплексором HD видео, например переключение входного сигнала, через мышь произвольно изменить положение и размер окна,... Быстрый режим хранения и вызова, пользовательский быстрый режим быстрого переключения для быстрого переключения...

2, инфракрасный пульт дистанционного управления

2,1 инфракрасный пульт дистанционного управления позволяет осуществлять все вызовы в режиме быстрого доступа без запуска компьютера;

2,2 можно выбрать источник входного сигнала каждого канала с помощью пульта дистанционного управления и отрегулировать выходное разрешение.

3. Кнопка управления

Поддержка управления клавишами шасси, передней коробки шасси и дистанционного управления, вы можете осуществить вызов ключа для всех режимов быстрого доступа.

4 , ZKsoftware Control

TK-FH серии HD видео мультиплексор высокой четкости продукты открывают широко используемый Код управления, пользователи могут в соответствии с требованиями контрольного кода в систему центрального управления, использование центрального контроля для централизации;

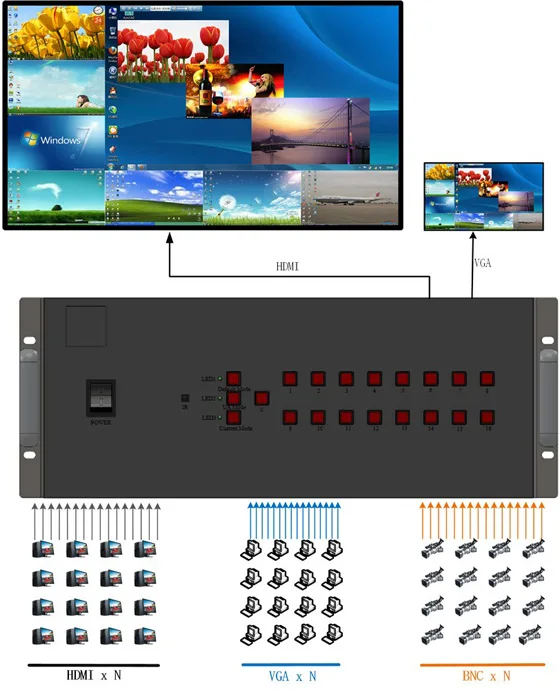

5^Th. Топология системы

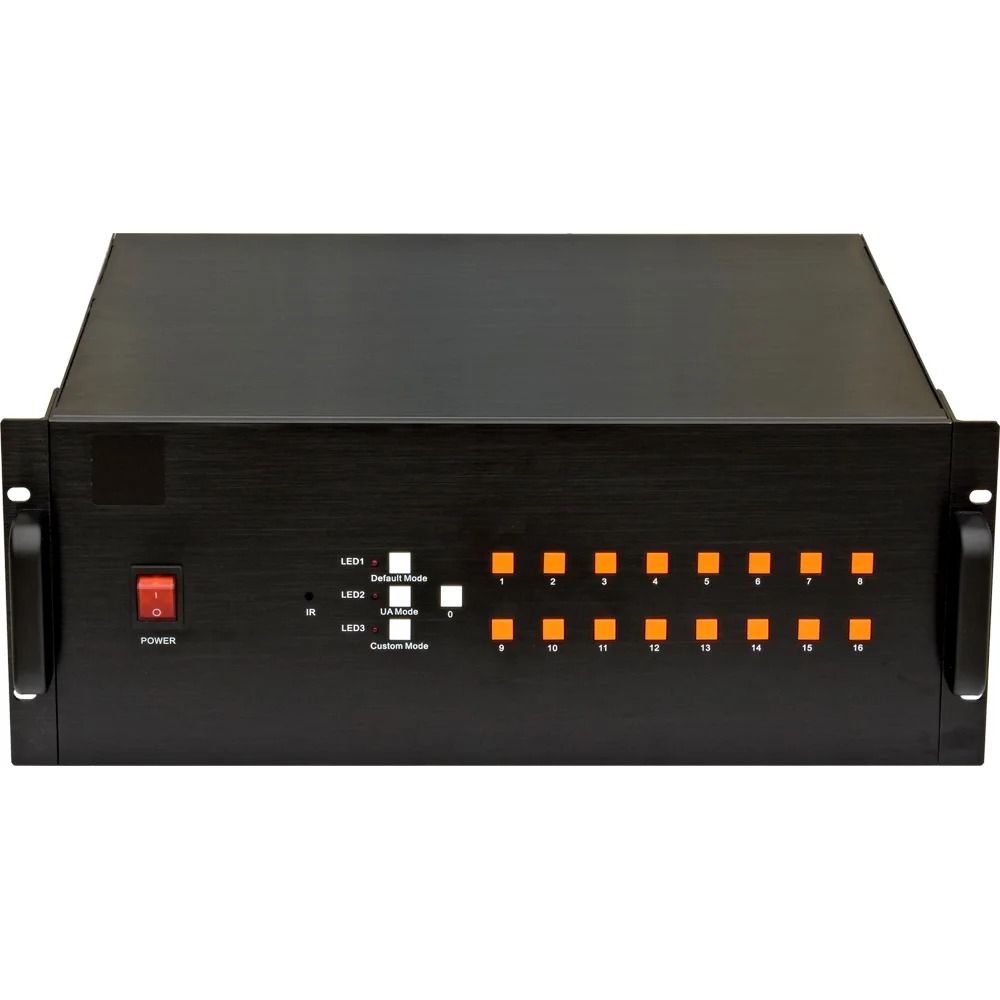

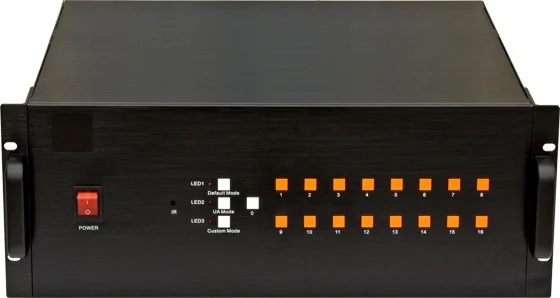

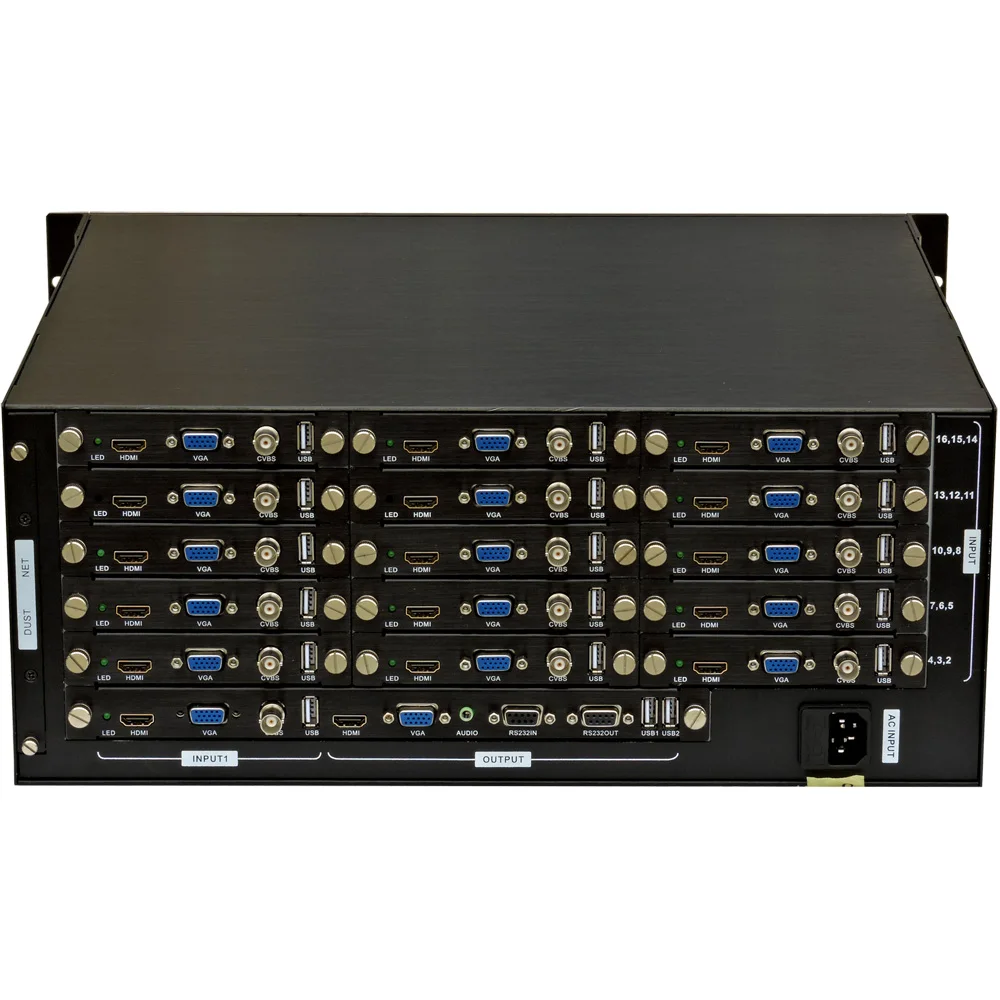

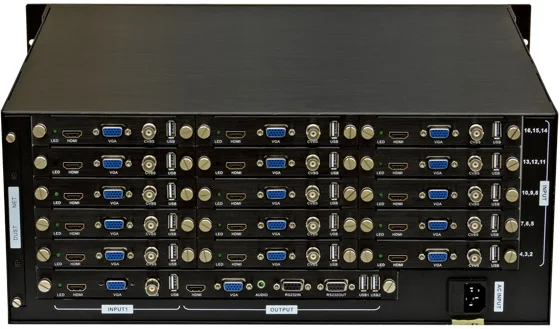

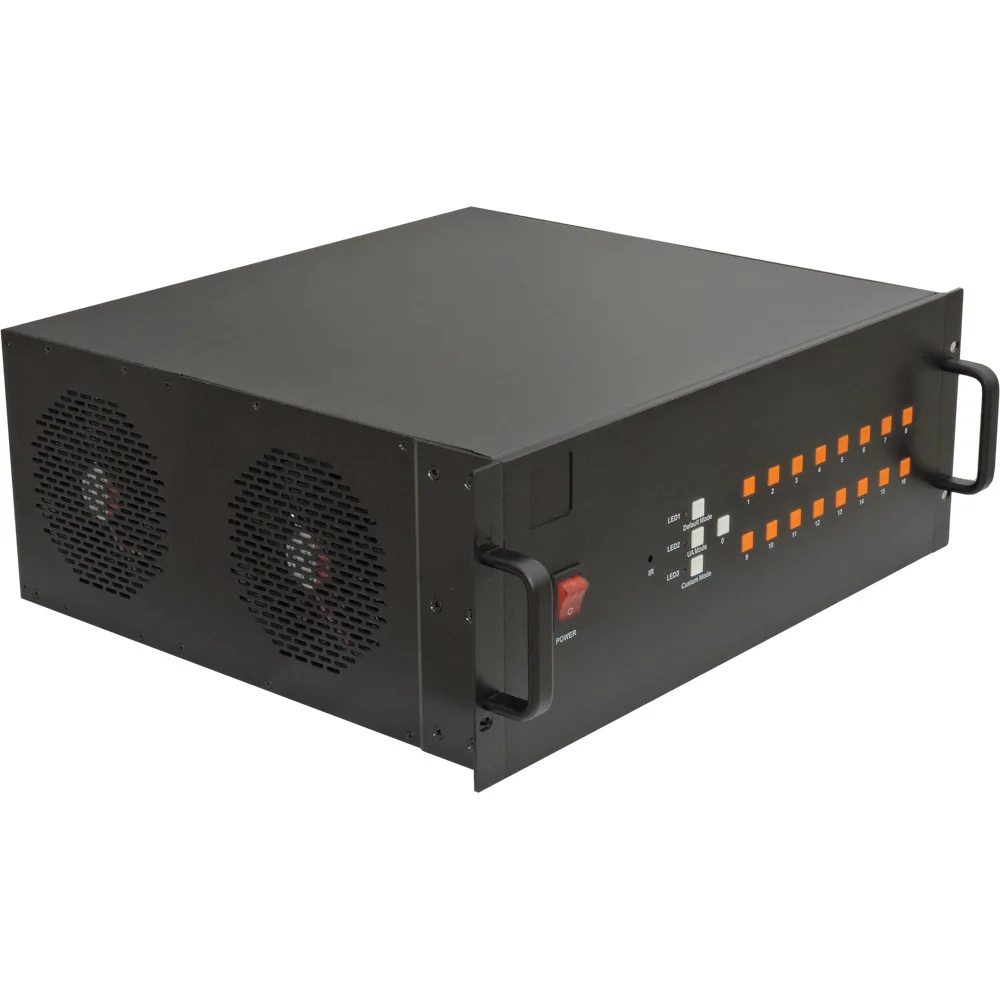

6^Th. Фотографии продукта

7^Th. TK-FH серия HD видео мультиплексор характеристики
