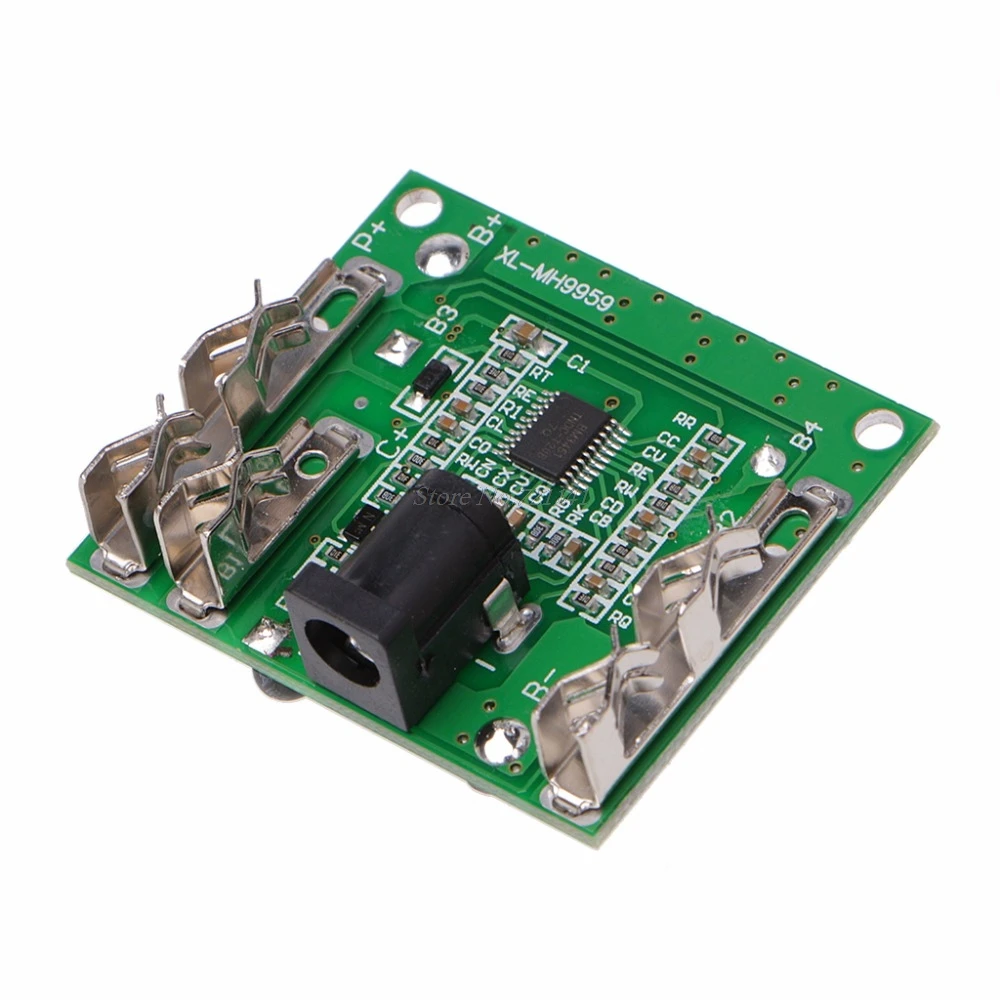

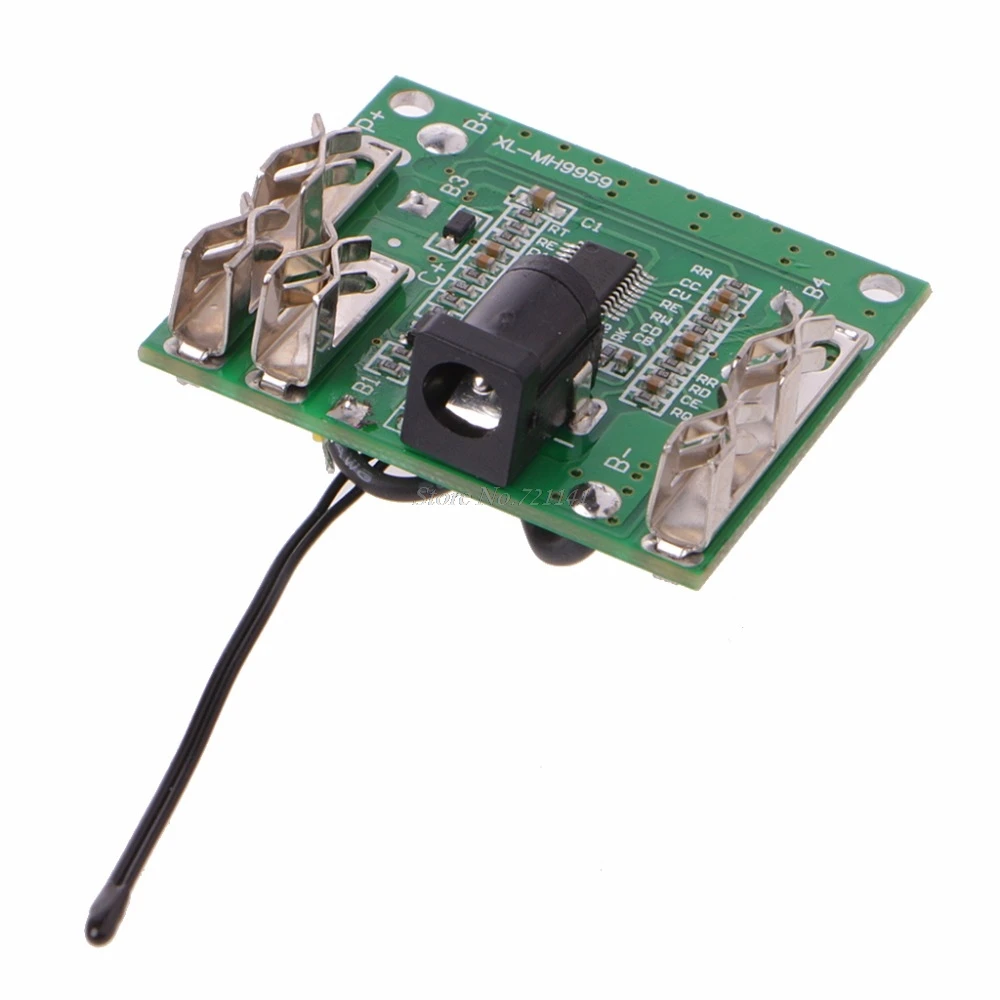

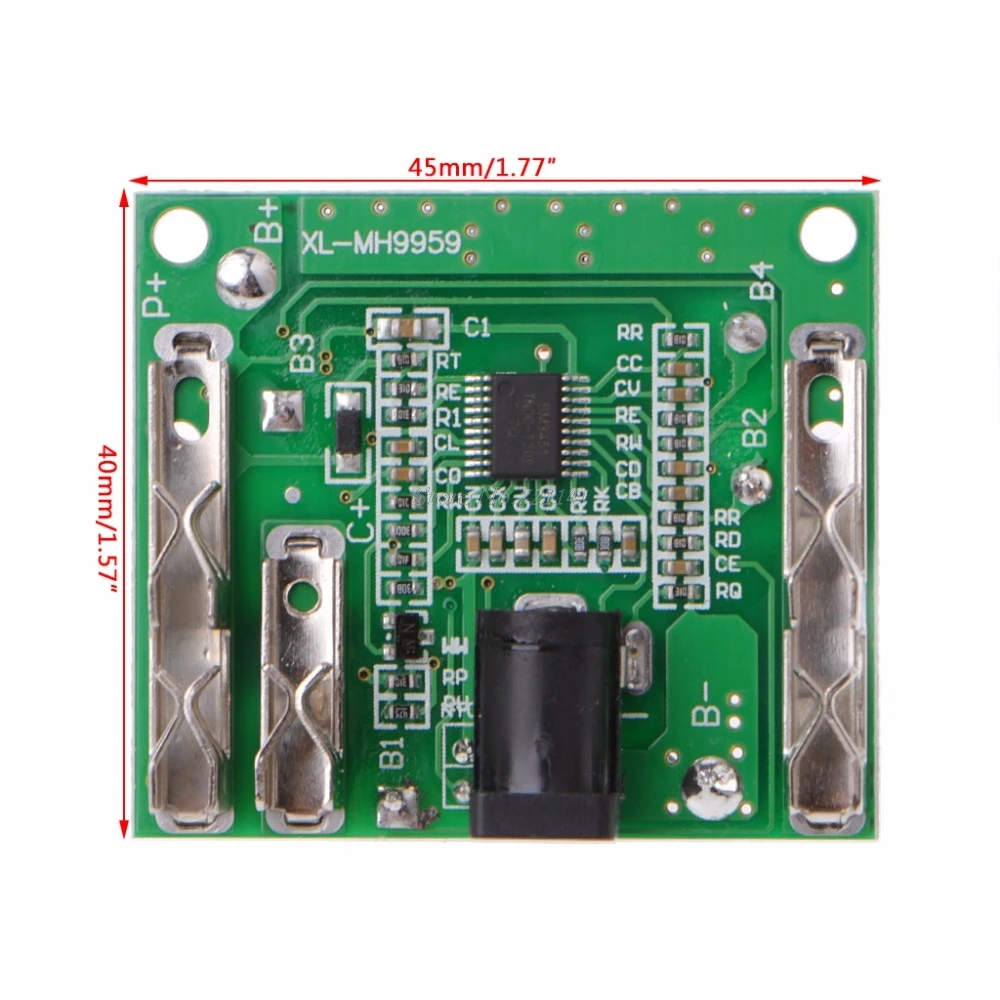

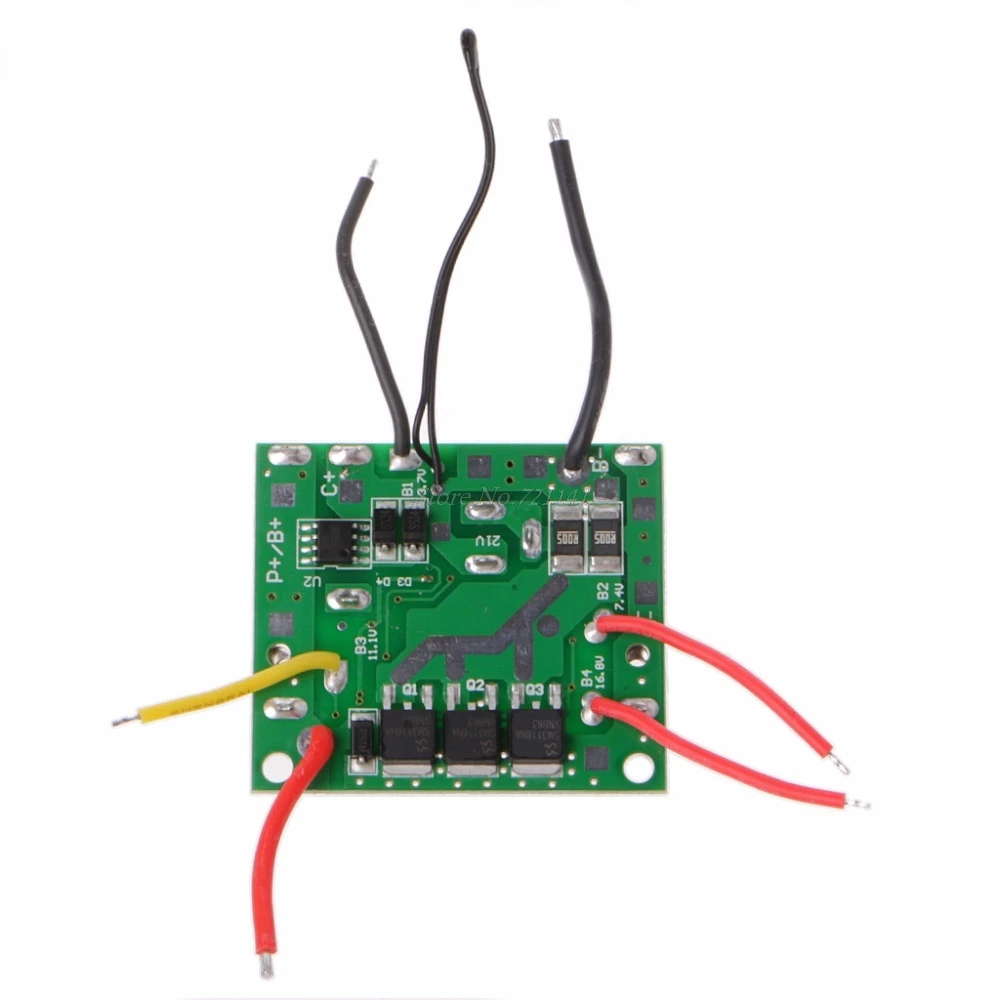

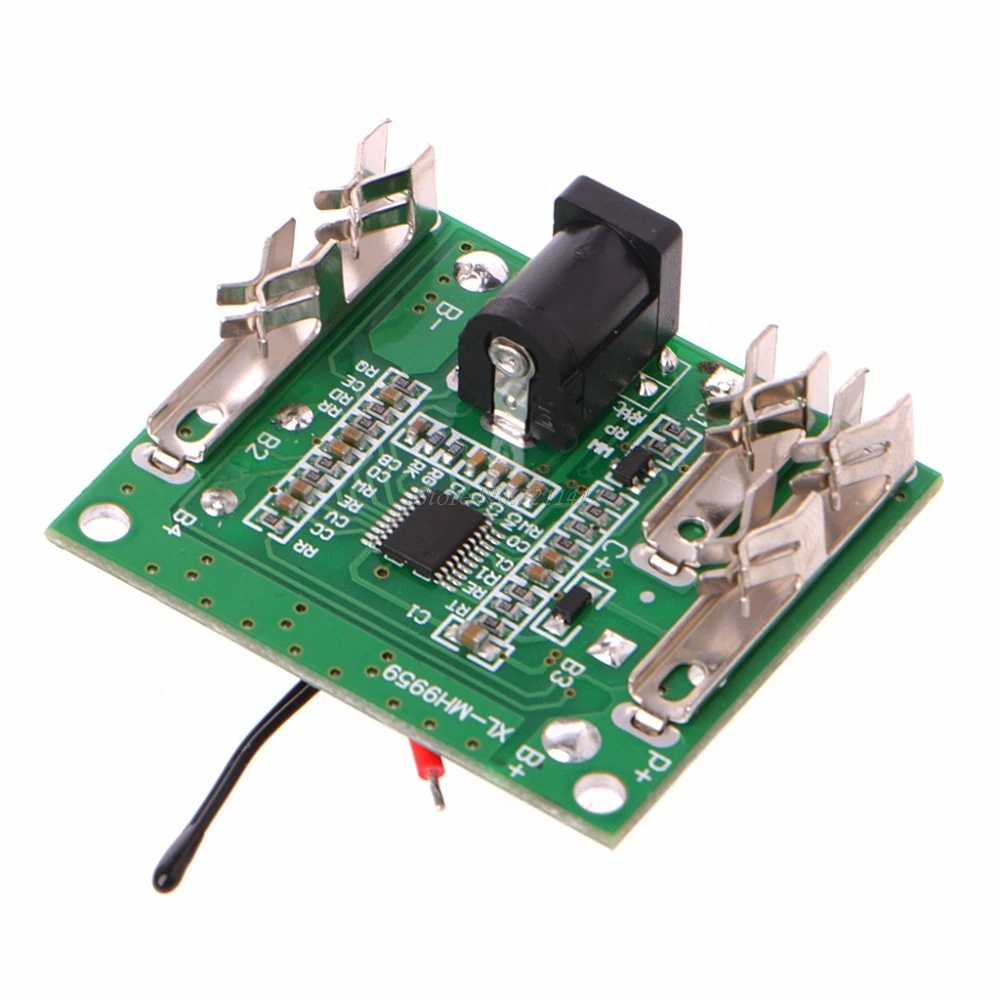

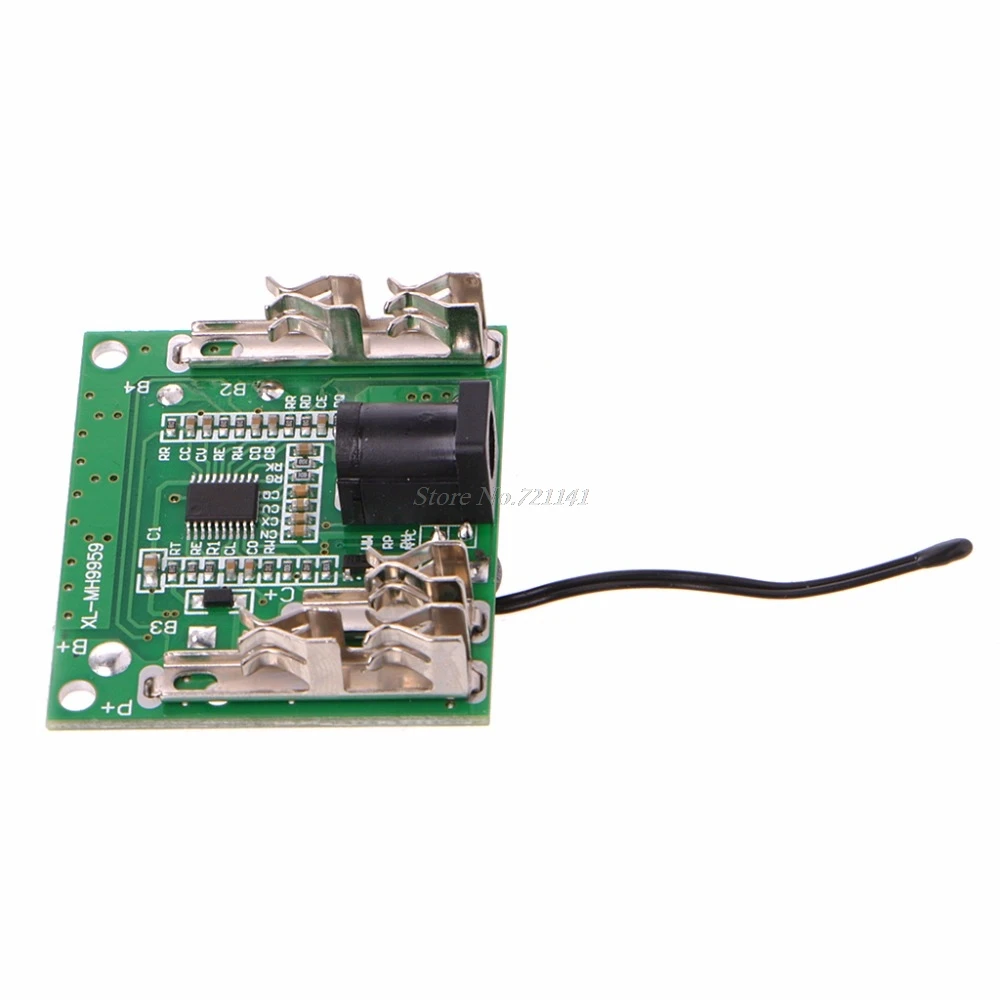

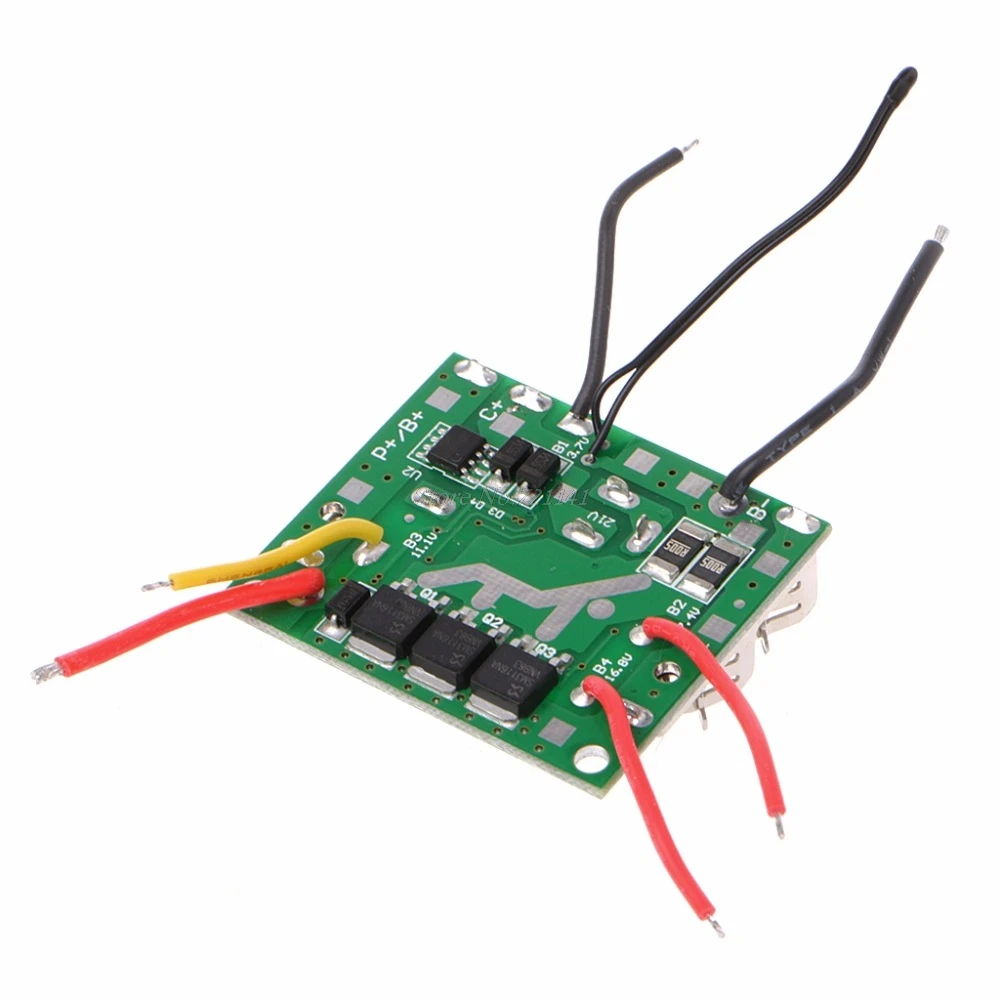

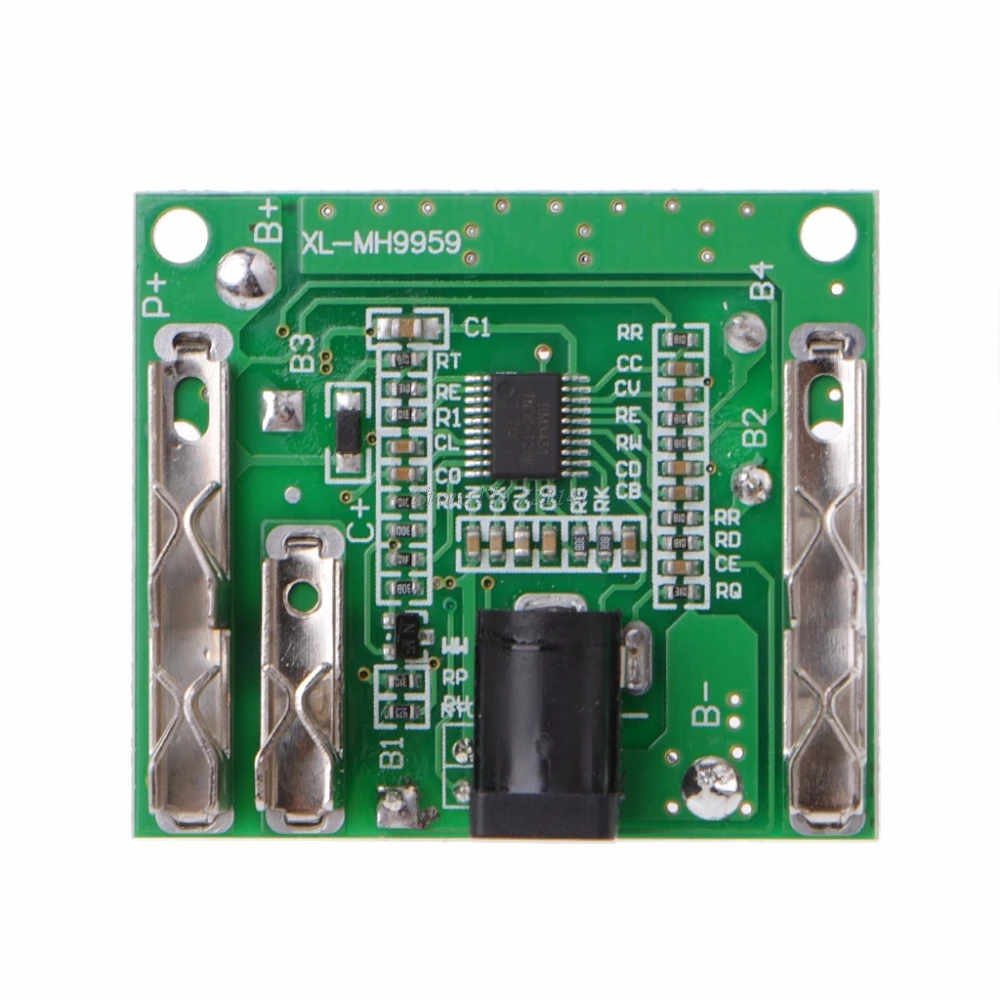

5S 18/21V 20A Защитная плата для зарядки литий ионной батареи|protection board|battery protection

5S 18/21V 20A Защитная плата для зарядки литий ионной батареи|protection board|battery protection

Особенности: Защитная плата предназначена для литий-ионных аккумуляторов серии 5, в основном используется для электроинструментов. Он использует специальный IC для 5S литиевых батарей в качестве процессора для обнаружения напряжения в реальном времени, заряда и разрядки тока и температуры окружающей среды каждой батареи. Стабильные различные защитные функции для зарядки и разрядки, такие как защита от перезаряда, защита от перегрузки и защита от короткого замыкания. Низкое энергопотребление, рабочий ток составляет около 25uA, а ток-около 6uA. Выбор правильного защитного щита и его применение имеет важное значение для долговечности ваших батарей.   Технические характеристики: Напряжение зарядки: 19/21 в Одиночные сотовые заряда Напряжение: 3,8/4,25 V Ток непрерывного разряда: 8-20A Избыточное напряжение обнаружения одиночных ячеек: 3,85-4,25 в Задержка защиты от перезарядки: 1S Перенапряжение одиночных ячеек напряжение восстановления: 3,75-4,13 в Задержка защиты от перезаряда: 1 мс Защита от избыточной разрядки одиночные сотовые обнаружения Напряжение: 2-2,8 V Задержка защиты от перегрузки: 1S Защита от избыточной разрядки одиночные сотовые восстановления Напряжение: 2,5-3,0 V Защита от перегрузки задержка выпуска: 100 ± 20 мс Перегрузок по току обнаружения Напряжение: 0,1-0,4 V Ток обнаружения перегрузки по току: 30 ± 5A Задержка обнаружения перегрузки по току: 1S Поддержка защиты от короткого замыкания: Да Задержка обнаружения короткого замыкания: 250US Задержка короткого замыкания: 1S Защита от короткого замыкания при обнаружении Напряжение: 0,8 V Состояние восстановления: Автоматическое отключение нагрузки По сравнению с Температура защиты Температура защиты: 70 ± 5 ° Температура восстановления: 55 ± 5 ° Рабочее состояние : 25uA (25 °) Автономное состояние: 6uA(25 °) Внутреннее сопротивление основной цепи разряда: 30 ± 5mΩ Рабочая температура: -40 °-85 ° RH≤ 75% Температура хранения: -40 °-125 ° RH≤ 75% Размеры Длина x Ширина: 45x4 0 мм/1,77*1,57"   Посылка в комплект входит: Защитная панель зарядного устройства для аккумулятора-1 шт.   Примечание: Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!
