FY2300 полный диапазон контролируемый двухканальный DDS функция произвольной формы

FY2300 полный диапазон контролируемый двухканальный DDS функция произвольной формы

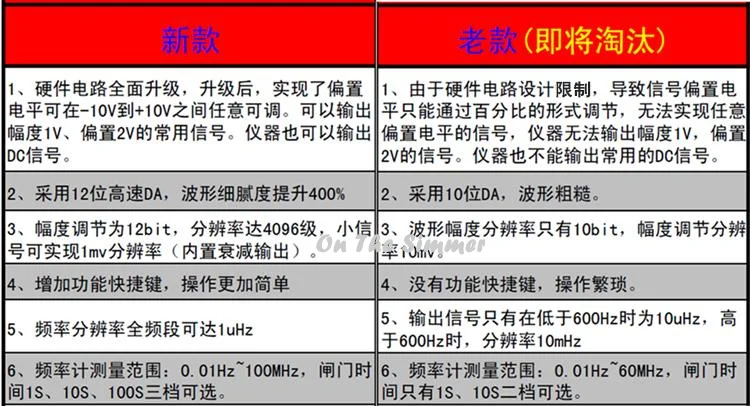

Основные различия между сериями FY2300H и FY2300 следующие:

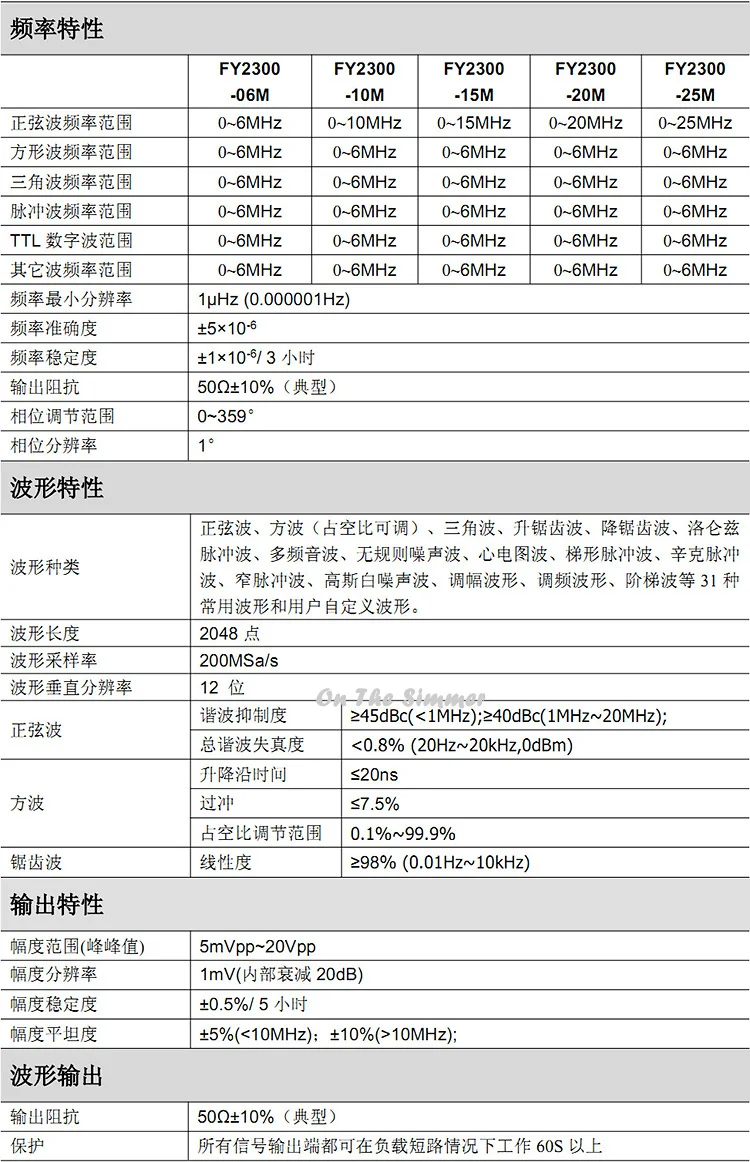

1, Синусоидальная Выходная частота серии FY2300H может быть до 60 МГц (FY2300H-60M), максимальная выходная частота квадратной волны может достигать 25 МГц, и самая высокая частота треугольной волны может достигать 20 МГц.(Цена инструмента такого же типа параметров производительности выше 2500 юаней)Подробный индекс параметров относится к соответствующей таблице параметров различных моделей.

2, частота дискретизации серии FY2300H обновлена до 250MSa/s, и высокочастотный выходной контур сигнала является более четким.

3, FY2300H серии принимает 14 бит высокоскоростной DA интегральная схема (нет другого изготовителя устойчивость к сети, чтобы построить DA раствор). Когда выход 5 В, лестница формы волны низкая до 0.3мв, и тот же ценовой инструмент формы волны является самой высокой.

4, серия FY2300H каждого набора формы волны глубина хранения до 8192*14 бит, высокая точность уменьшения деталей сигнала;

5, разрешение фазы серии FY2300H до 0,1 градусов, и пользователь может контролировать задержку двух сигналов более точно.

6, серия FY2300H принимает новую схему проектирования источника питания, которая устранила недостатки небольших амплитудных сигналов, помечаемых силовым шумом портативных инструментов. (Небольшой сигнал 10mv все еще имеет идеальные характеристики сигнала)

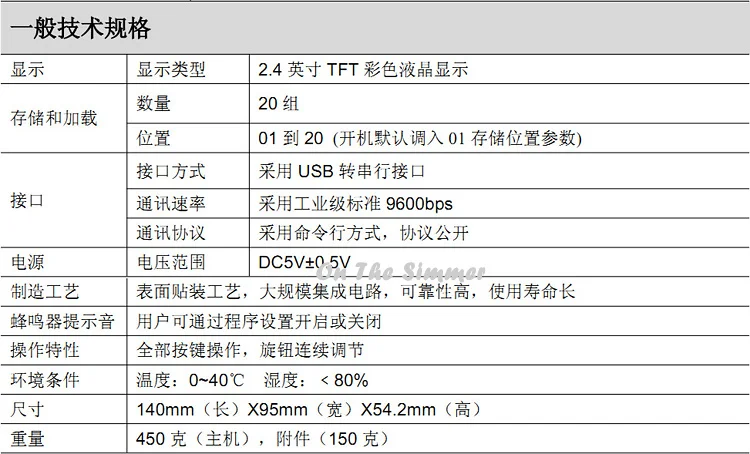

FY2300 серии

Функция/генератор сигналов произвольной формы

FY2300 серия двойной функции/генератор сигналов произвольной формы-это генератор сигналов и набор функций генератора сигналов, генератор произвольной формы, Генератор импульсных сигналов, частотомер, счетчик частоты и другие функции в портативном, высокой производительности, высокой производительности, многофункциональный. Прибор принимает крупную интегральную схему FPGA и высокоскоростной микропроцессор MCU. Во внутренней цепи используется Высокоточный активный кристалл в качестве эталона, и стабильность сигнала высокая. Технология поверхностного монтажа значительно улучшает защиту от помех и срок службы прибора. Прибор имеет полностью независимый двухполосный сигнал DDS и выход уровня ttl. Он не только предустановит 31 вид широко используемых сигналов формы волны для пользователей, но также предоставляет 16 наборов пользовательского пространства для хранения формы волны для пользователей. Прибор в генерации сигнала, измерение и сканирование параметров формы волны, использование сочетает в себе простоту использования, отличные технические индикаторы и другие функции, может помочь пользователям быстро завершить работу, это электронные инженеры, Электронная лаборатория, производственная линия и идеал обучения и научно-исследовательского Испытательного и измерительного оборудования.

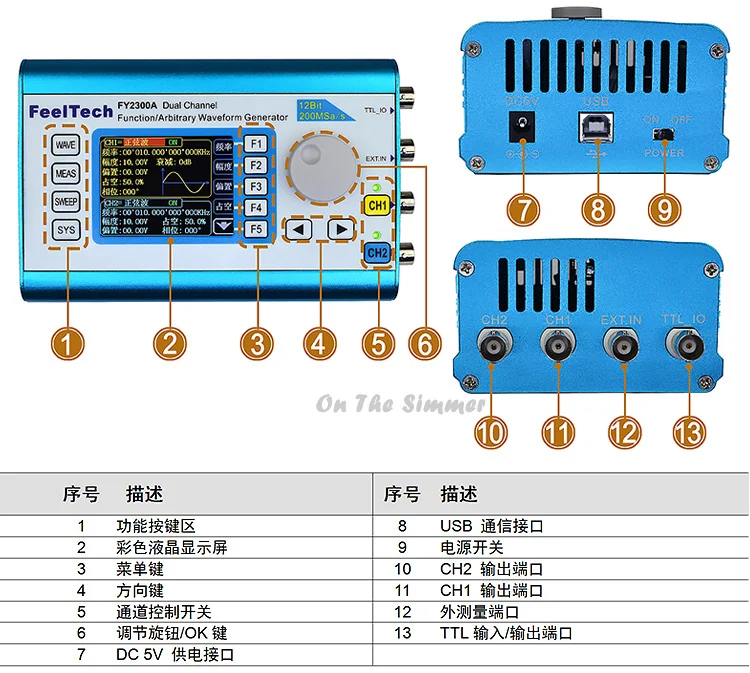

Двухканальный генератор сигналов/произвольной формы серии FY2300 имеет гуманную раскладку клавиатуры и инструкцию, которая обеспечивает интуитивно понятный интерфейс для пользователей. Интерфейс дисплея принимает 2,4 дюймовый TFT цветной ЖК-экран и имеет 320*240 высокое разрешение. Он может отображать все параметры двух каналов одновременно, и подсказать текущую функцию ключа. Клавиша быстрого доступа значительно упрощает сложный процесс эксплуатации и значительно повышает работоспособность инструмента. Пользователь не должен потрачивать много времени на обучение и ознакомление с работой инструмента, поэтому его можно использовать умело.

Коллокация нашей серии FYV2000 или усилителя мощности серии FPA1000, сигнал мощности без искажений выходного сигнала стабильный в пределах DC-3MHz полосы пропускания более 20 Вт, максимальная выходная мощность FPA1016 до 60 Вт.

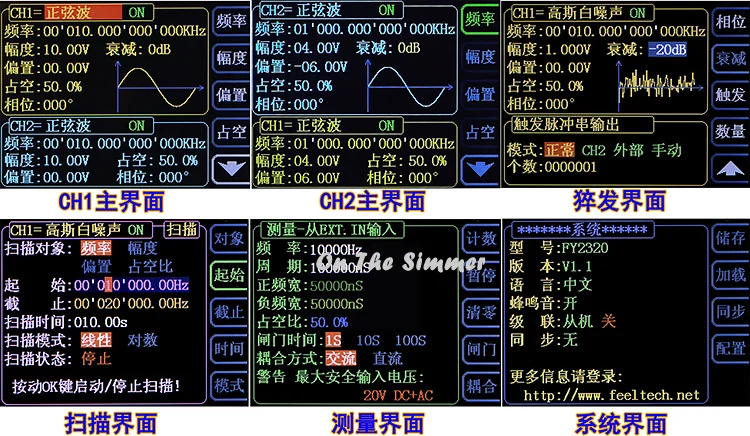

*Многофункциональный интерфейс:Каждая функция имеет независимый интерфейс, содержание дисплея более обильно, управление пользователя более интуитивно, и ключевое управление может быть эффективно уменьшено. (Например: сканирующий функциональный интерфейс. В то же время сканирование объектов, частота сканирования, время сканирования и режим сканирования могут отображаться в одном интерфейсе. Пользователи могут работать интуитивно и наблюдать текущий статус сканирования.

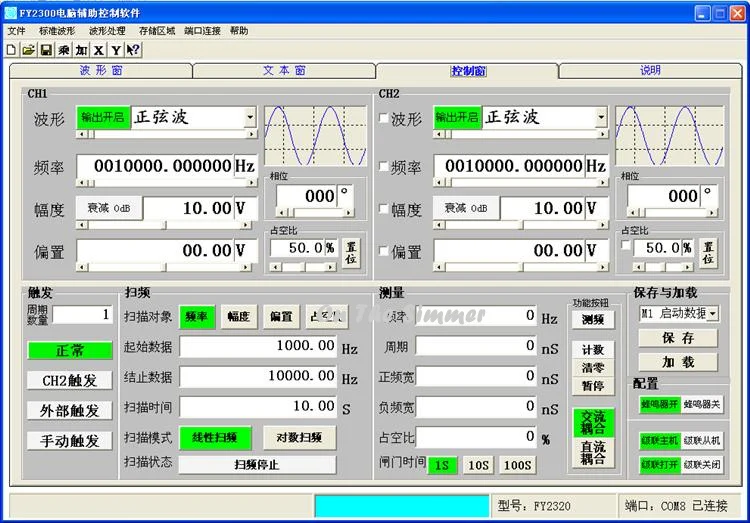

*Многофункциональное программное обеспечение хоста компьютера:Он оснащен функцией изменения произвольной формы волны. Он может изменить произвольную форму волны на ПК и загрузить его на инструмент и выходной сигнал формы. Все функциональные параметры инструмента поддерживают управление программным обеспечением ПК, и протокол связи является открытым, что делает ваши две разработки очень простыми. Интерфейс хост-компьютера:

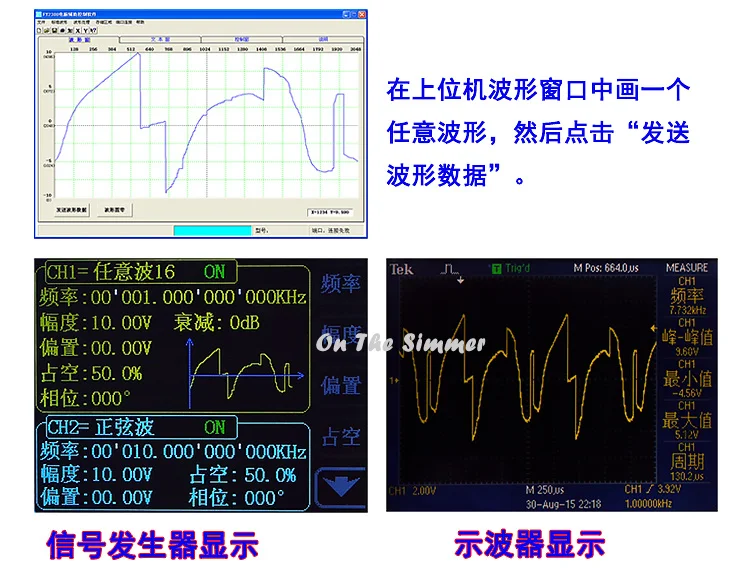

В промышленности создана функция воспроизведения формы волны:Все формы сигналов прибора могут отображаться на генераторе сигналов.Пример: через окно волочения формы волны верхнего компьютера FY2300, нарисованная вручную Форма волны загружается на выход прибора.

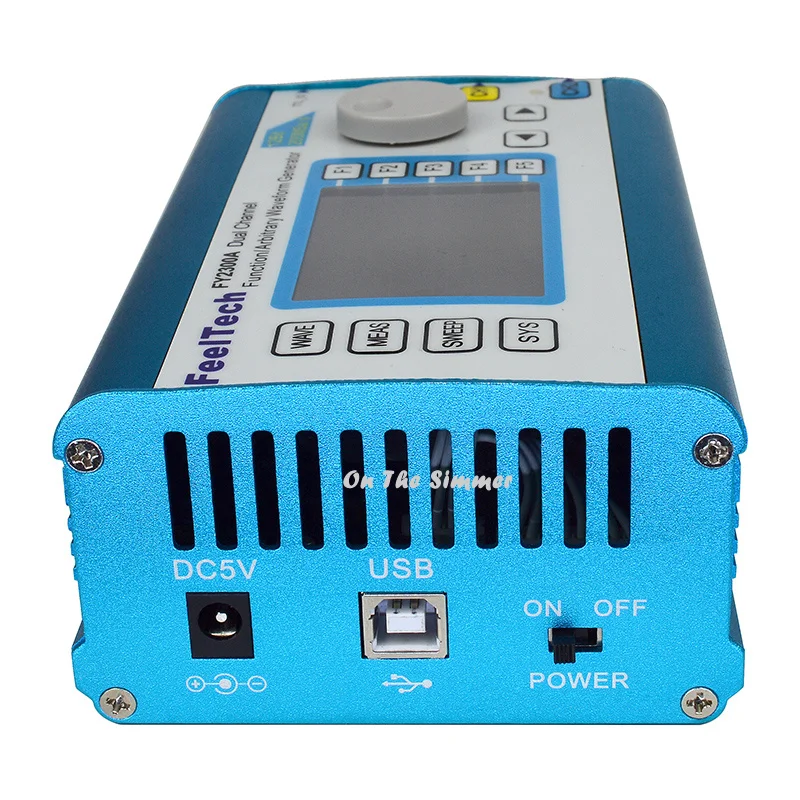

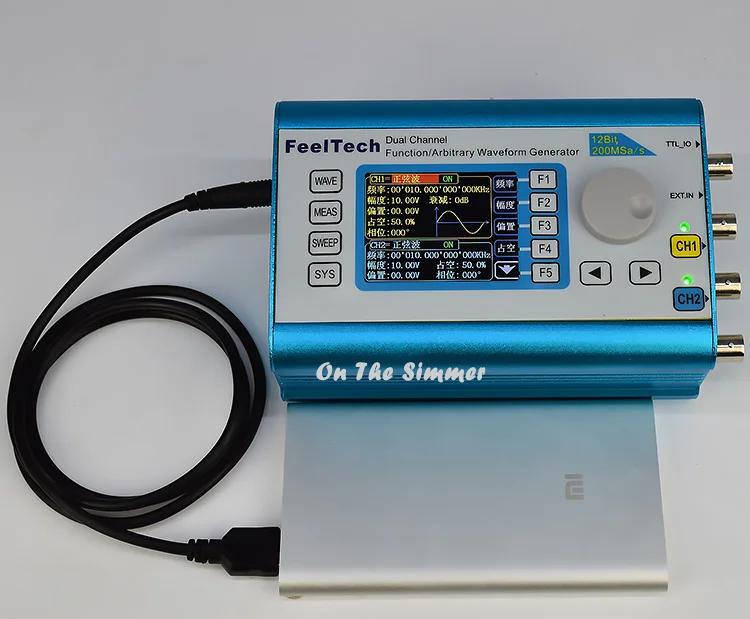

*Многофункциональный ручной ДушПортативныйИ другие преимущества:Только один мобильный источник питания может работать на открытом воздухе в течение длительного времени, а функция настольного источника сигнала осуществляется с самым маленьким корпусом..(Список поставки не содержит мобильную мощность)

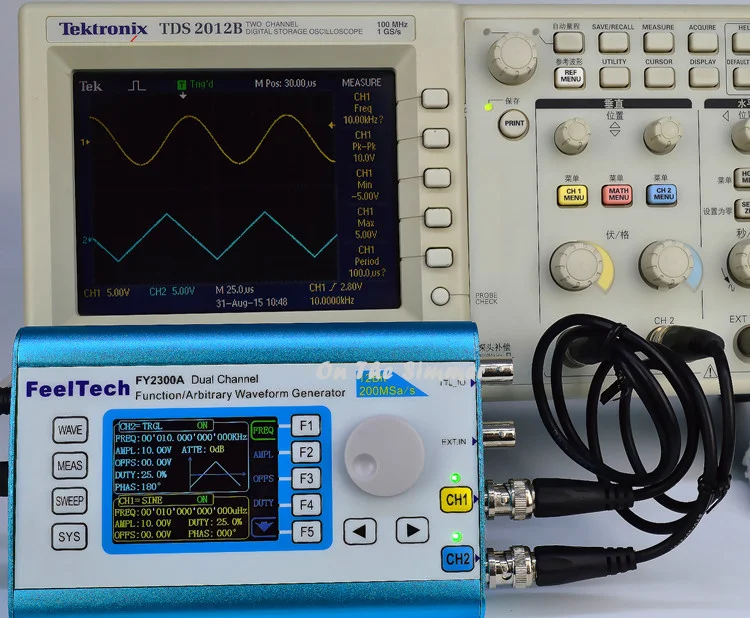

1,CH1 выходной канал10 кГцСинусоидальная волна,Канал CH2 выводит треугольную волну 10 кГц,ПрибореОсциллографаМераЧастота точно такая же, и это на самом деле наша Точная онлайн калибровка, которая может сделать выход частоты немного плохим.

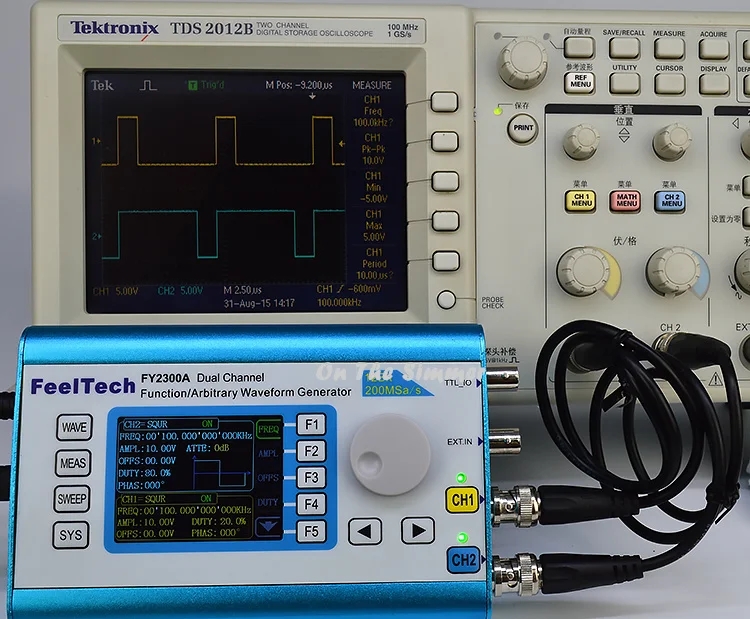

2, CH1 каналВыход частота100 кГц,Fang Bo с доловым соотношением 20%;CH2ПроходВыход100 кГц,Рабочий цикл80% Fang Bo;Режим квадратной волны, рабочий циклМожет быть установлен в произвольном порядкеТаким образом, коэффициент пульса регулируется, регулируемая Точность 0.1%.

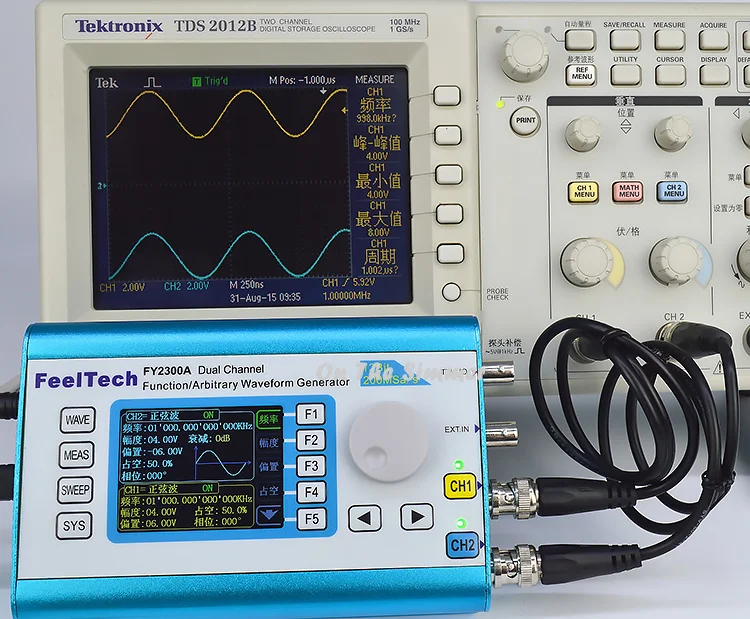

3,CH1 каналАмплитуда выходного сигнала 1 МГц составляет4 В, Синусоидальная волна с уклоном 6 в;CH2ПроходВыход1 МГцАмплитуда4 В, Синусоидальная волна с уклоном-6 в(Уровень смещения выходного сигнала может регулироваться произвольно между-10 В и + 10 в).

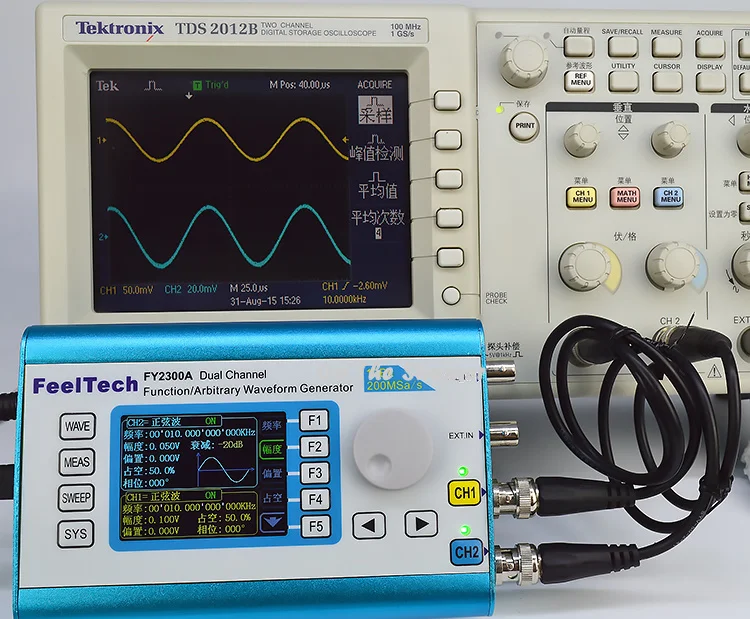

4, CH1Выходной каналНебольшие сигналы с амплитудой 100мв,Небольшой сигнал с CH2 канальным выходом 50мв

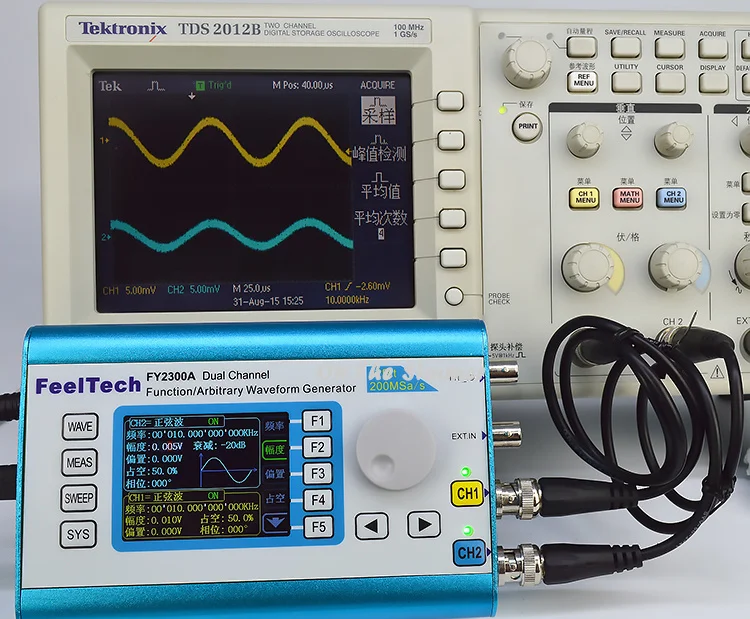

5, CH1Выходной каналАмплитуда10mVВ режиме малый сигнал,Небольшой сигнал с ch2-канальным выходом 5 мВ

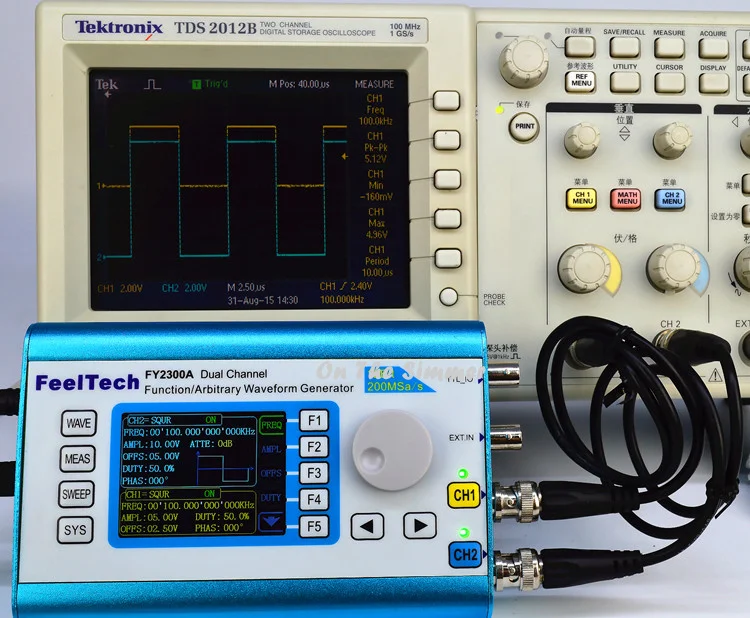

6. В состоянии производства квадратных волн,Регулирование смещения уровня,Инструмент может использоваться для вывода цифровых сигналовВ то же время амплитуду цифрового сигнала также можно регулировать, так что амплитуду цифрового сигнала можно регулировать.ИнструментВы можете выдать 1,2 в,1,5 в, 1,8 в, 3,3 В,5 V,10 VИ т. д.Произвольная Амплитуда 0 ~ 10 ВКМОП-матрица уровня.Как показано на следующем рисунке:Амплитуда выходного сигнала CH1 составляет 5 В, а амплитуда выходного сигнала CH2-10 В.

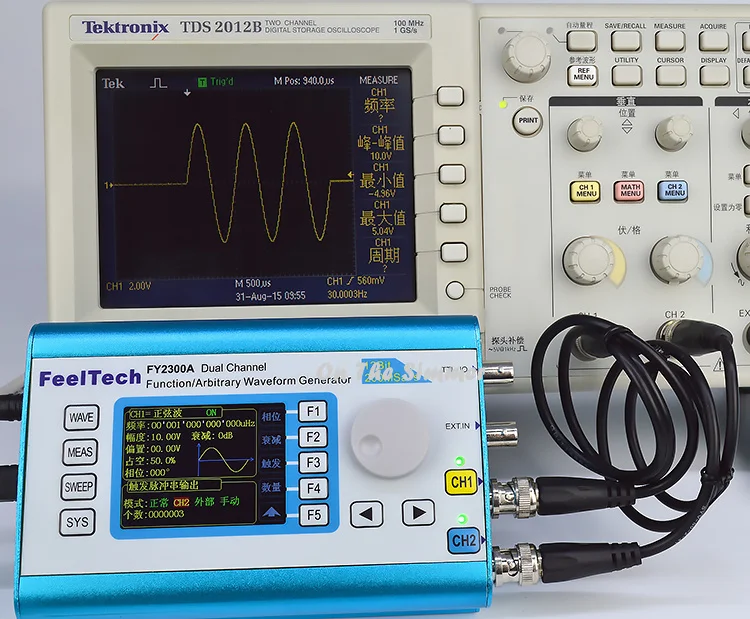

7. Импульсная функция вывода:Дополнительный ручной триггер, внутренний триггер CH2 и внешний триггер трех режимов, которые могут сделать выход машины 1 ~ 1048575 произвольной импульсной струны; Тип импульсной струны,Количество импульсов Пользователь может установить режим триггера.

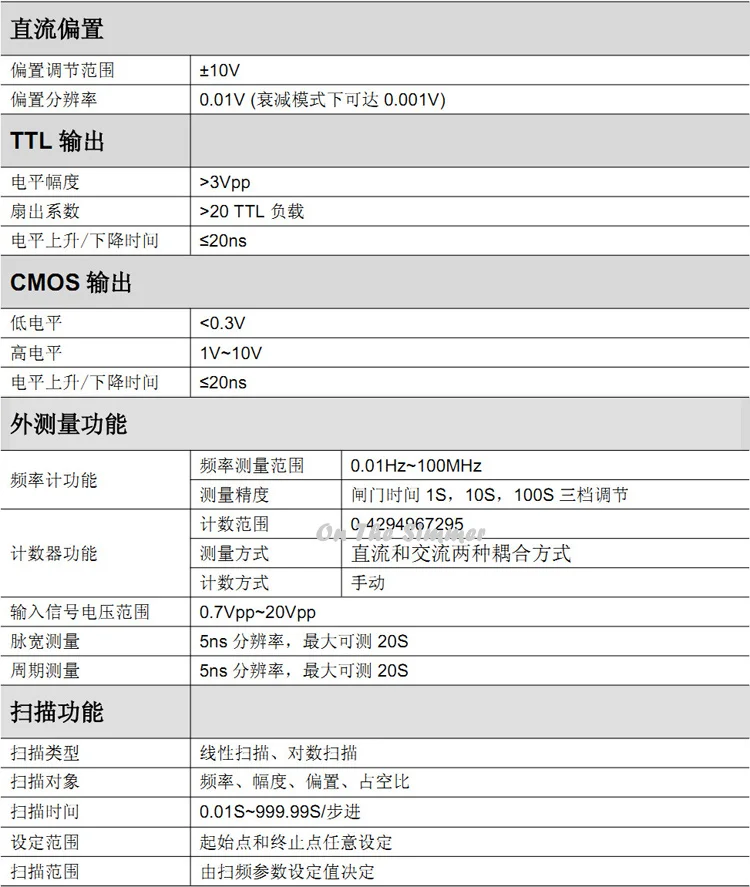

8, функция частотомера: Измерение частоты, измерение цикла, измерение положительной ширины импульса, измерение отрицательной ширины импульса, измерение рабочего цикла Пять способов, и 5 методов измерения могут быть осуществлены одновременно, и отображение в режиме реального времени. 1 S, 10 S, 100 S задвижка времени опционально. Максимальная частота измерения прибора может достигать 100 МГц, а самая низкая частота измерения 0,01 Гц.

Применение примеров:

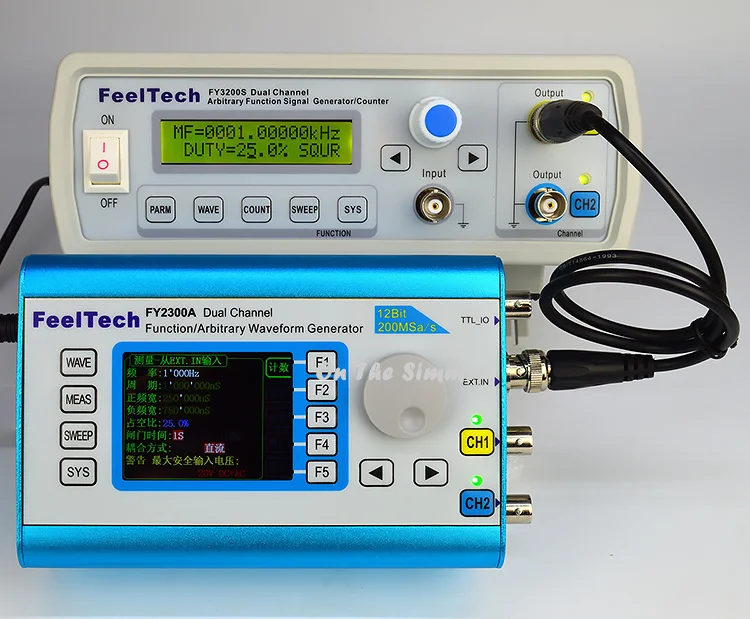

(1),МераFY3200SВыход серии источников сигналаЧастота1KГцРабочий цикл25% прямоугольную волну сигнала,Ворота Выбор времени1 S,Результаты измерений приведены на следующем рисунке.

Измеренная частота 1000 Гц (Выбор времени затвора 100 с, результаты измерений могут быть 0,01 Гц).

Измерение периода сигналаДисплей как1000000Ns(Частота и цикл нашего прибора являются двумя различными измерениями, и минимальная частота может быть измерена.0,01 Гц, максимальный период измеряется до 20 с)

Измеряется положительное время импульса 25% квадратной волны, и результат составляет 2500.00ns

Измеряется отрицательное Время импульса 25% квадратной волны, и результат составляет 75000.0Ns

Коэффициент нагрузки квадратной волны измеряется, и результат 25%

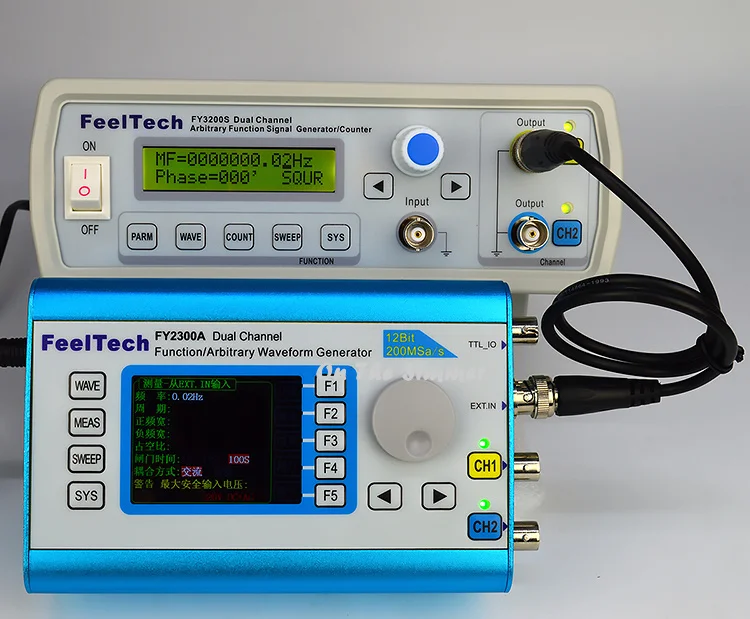

(2),Мера0,02Клык Бо,Ворота Выбор времени100 S,Результат измерений0,02 Гц, это не так плохо.

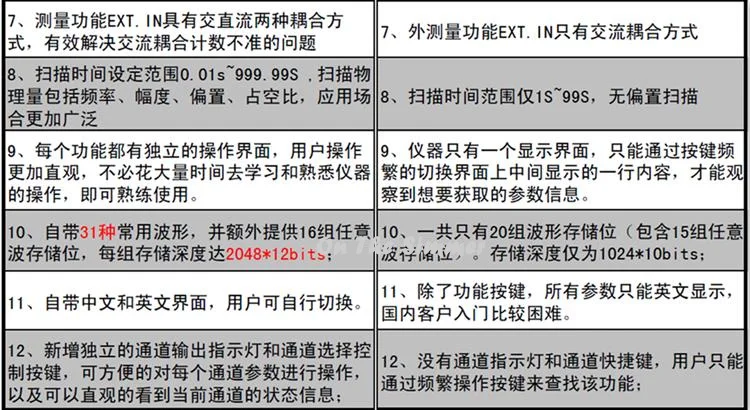

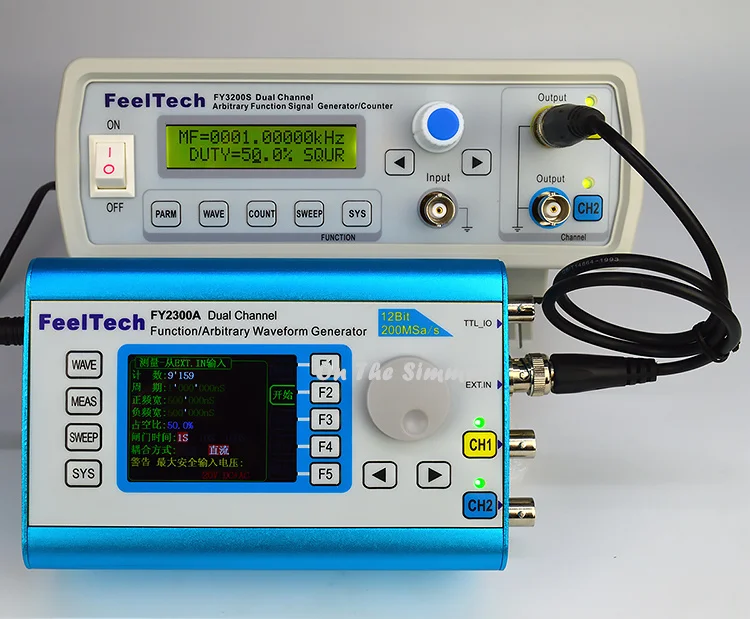

9СчетчикФункция:Существует два вида методов измерения соединения с DC и AC, которые могут эффективно решить проблему неточного подсчета соединения переменного тока.Можете нажатьКлюч ЗапускаГраф,Пауза ключПодсчет может быть отстранен.Прозрачный нулевой ключМожно пересчитать и пересчитать. В состоянии подсчета, инструмент может также измерять цикл, ширину импульса и коэффициент работы сигнала в то же время. Как показано на следующем рисунке:

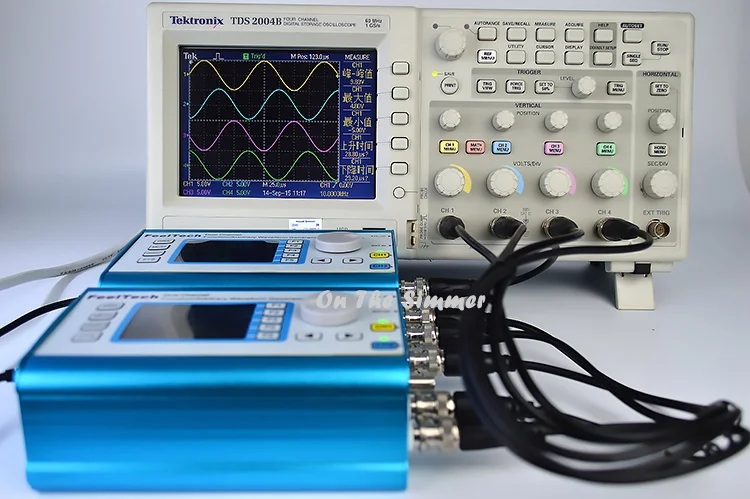

10,Два или более машин могут обеспечить синхронизацию нескольких машин через порт TTL_IO.Фаза каждого выходного сигнала 0-359 градусов регулируется. Пример: два инструмента работают одновременно, один инструмент синхронизируется с другим, и Синусоидальная волна с одинаковой частотой 4 дорожек и разницей фаз в 90 градусов в свою очередь.

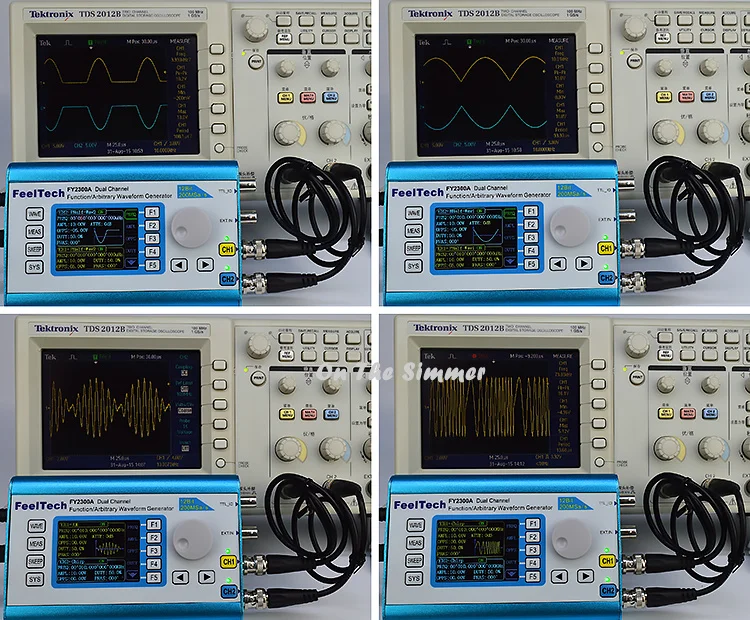

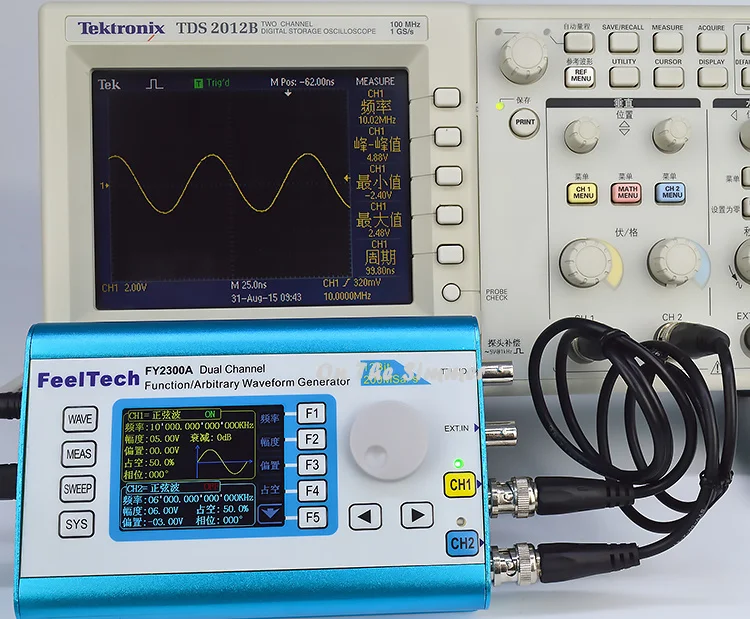

11, CH1 каналВыходСинусоидальная волна с частотой 10 МГц

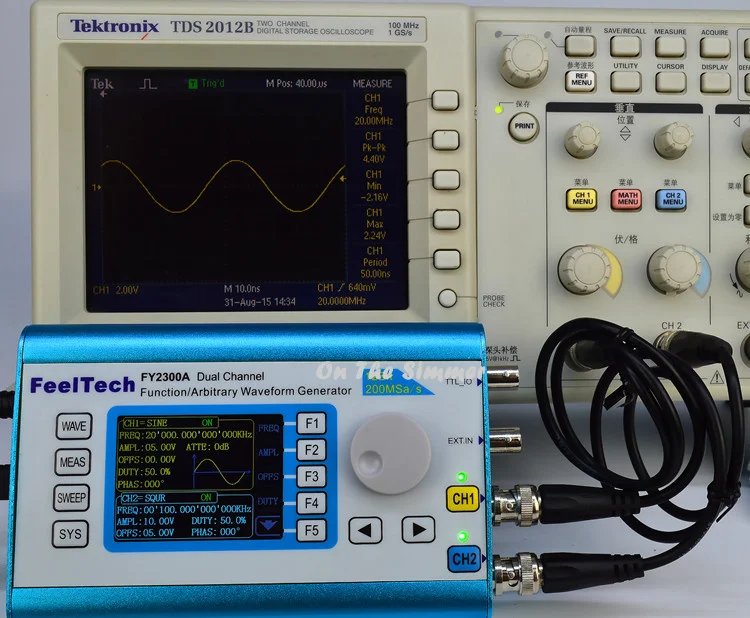

Синусоидальная волна 12, CH1 Канал выходной частоты 20 МГц

13, ch1-канальный выход10 кГц литрПилообразный сигнал,CH2 канальный выход 10 кГцВисячие серьгиПилообразный сигнал

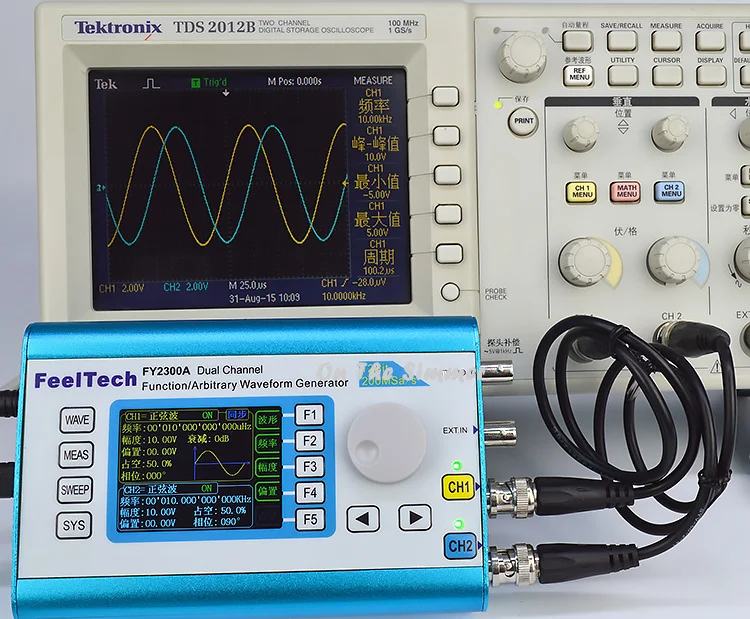

14. Функция отслеживания этого инструмента может быть осуществленаДвухканальный сигнал, частота, амплитуда, смещениеИРабочий циклСинхронизация параметров, каждое физическое количество можно установить синхронно или отменять самостоятельно. Пример: когда Наборы инструментов синхронизируют форму волны, частоту, амплитуду и смещение, они настраиваютсяCH1 каналКогда Форма волны, частота, амплитуда, смещение параметраCH2.Соответствующие параметры канала также меняются синхронно. На следующем рисунке показанВыходная частота Канала CH1 и канала CH2 составляет 10 кГц, амплитуда-10 В, смещение-0 В,Разность фаз 90 градусовСинусоидальной волны.

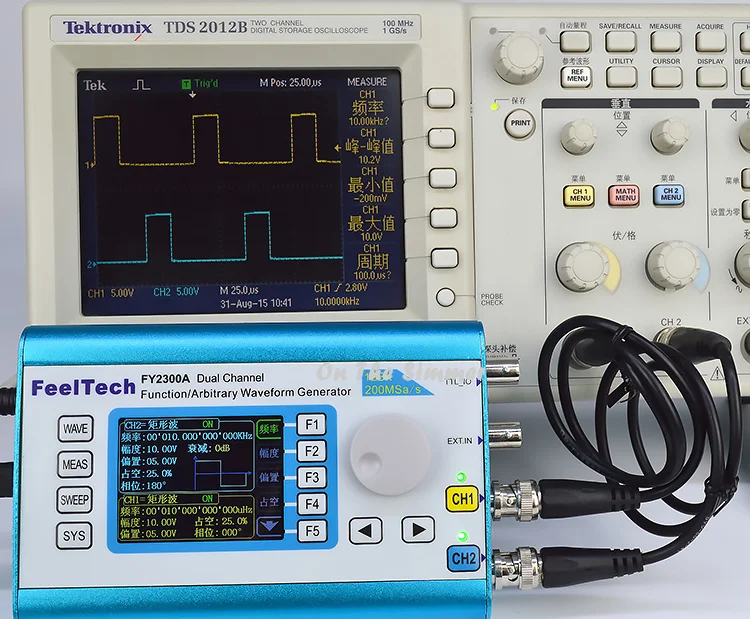

15 летCH1 каналИCH2 каналВыходная частота является в одно и то же время10KГц,Разность фаз составляет 180 градусовСигнал квадратной волны,При движении модуля IGBT иногда необходимо обратное, учитывая прямоугольное опорожнение по сравнению с регулируемой импульсной волной, максимальная амплитуда выхода составляет 10 в, выходное сопротивление 50 Ом, и может непосредственно управлять воротами G VMOS силовой трубки, может управлять напрямую в зависимости от конкретных обстоятельств

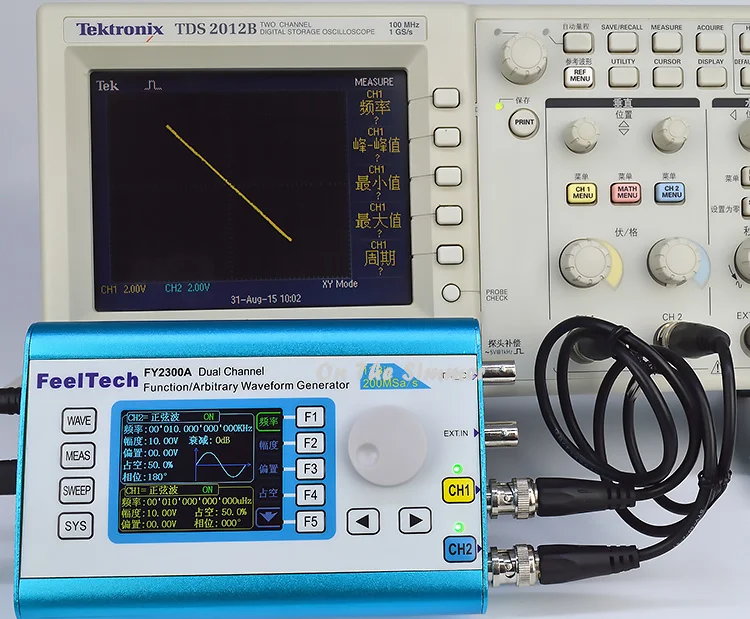

16, фазовая разница в 180 градусов лиссаджозных фигур, мы можем видеть, что фигура является очень стабильной

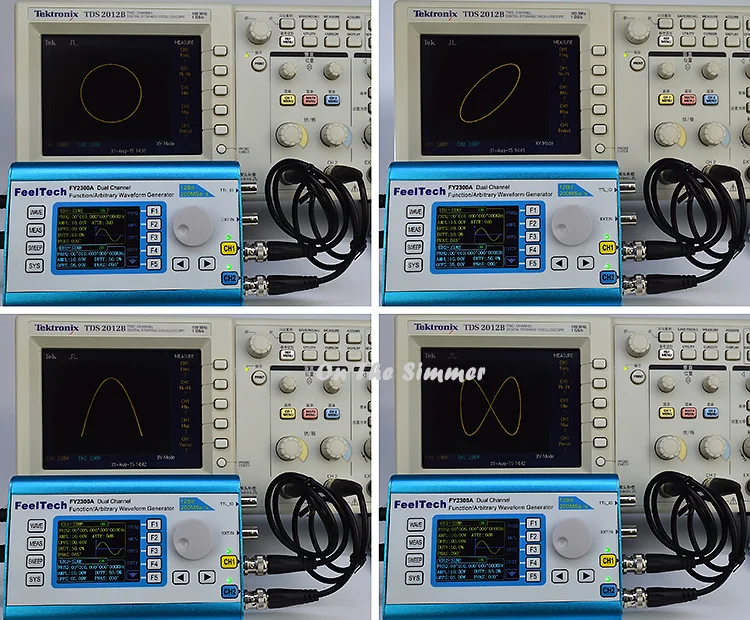

17, двухканальный выход, регулируя параметры прибора, может достичь различных лиссаджозных цифр, как показано ниже:

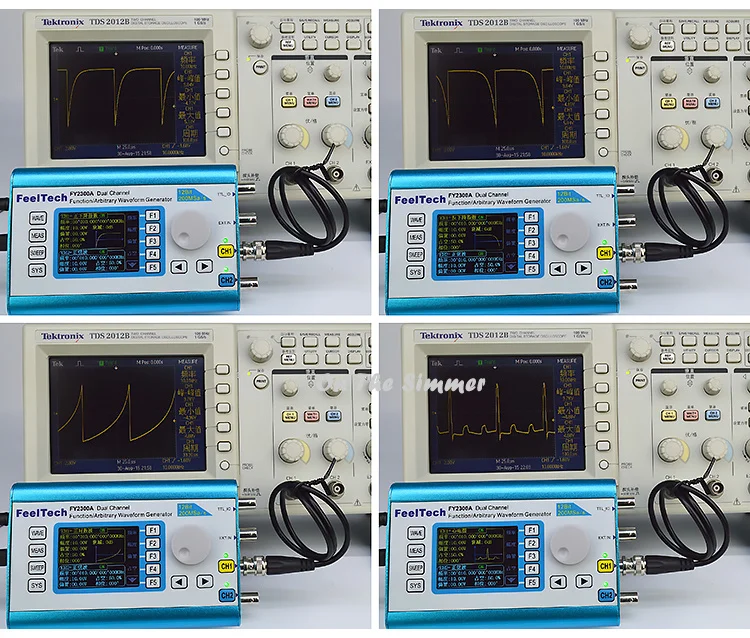

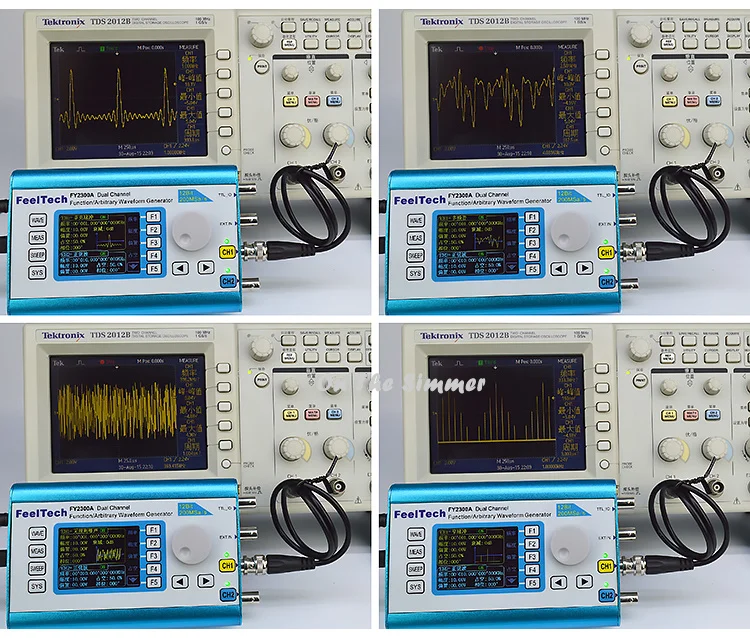

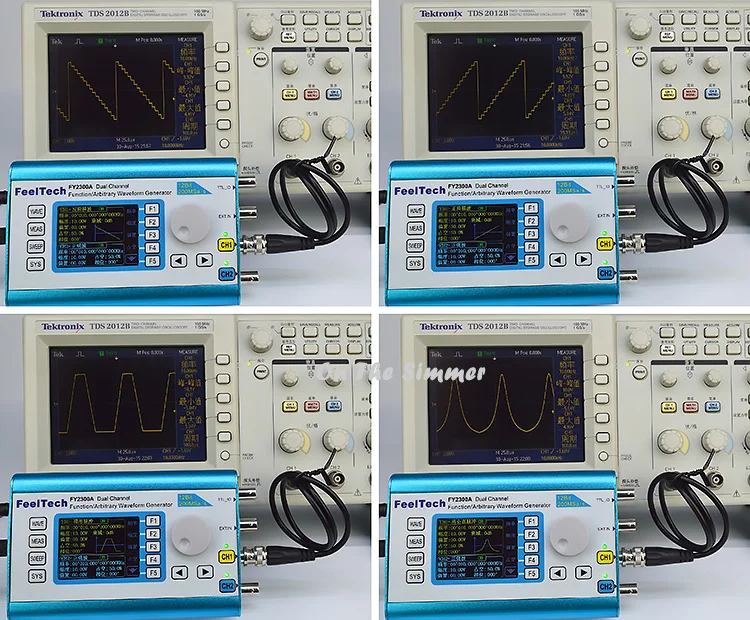

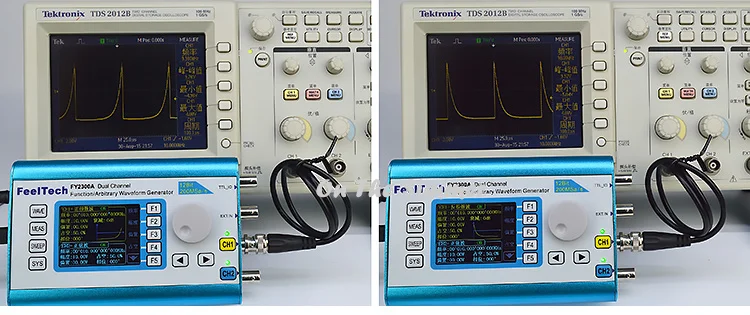

18, машина не только имеет 31 широко используемую форму волны, но также предоставляет 16 наборов произвольных бит для хранения волн для пользователей, с глубиной хранения 2048*12 бит.
