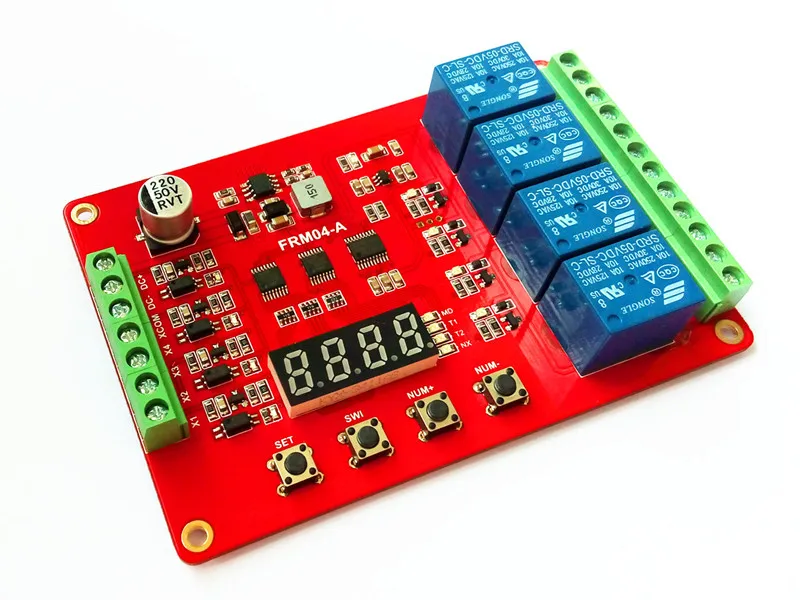

FRM04/4-полосный Многофункциональный релейный модуль

Особенности:

Have4Channel входной и выходной контроль, каждый канал может быть установлен на 18 видов функций, чтобы удовлетворить потребности большего количества приложений;

2. Функция защиты от обратного питания не повредит модуль из-за неправильного источника питания;

3. Поддержка постоянного тока 6-40 В широкий вход напряжения;

4. По крайней мере установка 0,1 секунды функция таймера, Точность синхронизации лучше, чем 0,01 секунды;

5. Увеличение автоматических энергосберегающих функций, пользователи могут настроить свои собственные;

Компания расположена в: 6. Все параметры настройки, могут быть автоматически сохранены, установите содержимое питания вниз не потеряно;

Компания расположена в: 7. X1-X4 ввода сигнала поддерживает пользователя для выбора импульсного триггера высокого или низкого уровня;

A moduleFeatures

Пользователь может установить и выбрать следующее, нажав клавишу и тип функции display18A, вы можете установить и сохранить параметры функции, минимальный параметр времени настраивается на 0,1 секунды, точность лучше, чем 0,01 секунды, для конкретных настроек инструкции по эксплуатации, могут быть получены от поставщика.

Советы:

1. Функции 1-8 включение питания запускается самостоятельно. Функция 9-18 требует высокого (низкого) уровня импульсного сигнала для запуска (высокого (низкого) уровня длительности не короче 20 мс, то же самое ниже), функция 9-это Режим самоблокировки, И функция 10-это режим контроля уровня.

2. Интерфейс X, указанный в следующем сообщении, может быть любым из интерфейсов X1-X4.

Функция 1:

Включение питания задержка pull-in: задержка от питания-ont1 после времени, реле тянет, T1in0.1Seconds -270 часов регулируется, в любое время к X интерфейсу, высокий (низкий) уровень импульсного сигнала, эта функция сбросить и начать работать снова;

Функция 2:

Задержка включения питания: когда питание реле включено, pullt1 через время, реле отключено, T1in0.1Seconds -270 часов регулируется, в любое время к X интерфейсу, высокий (низкий) уровень импульсного сигнала, эта функция сбросить и начать работать снова;

Функция 3:

Время тяги и затем отключения: реле выключено, когда питание включено, реле включено после выключения времени прибытия T1; время отключения T2 после выключения реле, T1And T2 in0.1 second - 270 hoursAdjustable, в любое время к X интерфейсу, высокий (низкий) Уровень импульсного сигнала, эта функция сбросить и начать работать снова;

Функция 4:

Отключение синхронизации, а затем потяните: когда реле заряжено, реле откроется, когда время pull-in T1 прибывает; Реле будет тянуть, когда время отключения T2 прибывает, t1And T2 in0.1Seconds -270 часов регулируется, в любое время к X интерфейсу, высокий (низкий) уровень импульсного сигнала, Эта функция сбросить и начать работу снова;

Функция 5:

Режим бесконечного цикла 1: когда питание включено, реле выключено и реле T1 включено после того, как время выключения T1 прибывает; реле выключено после того, как время pull-in T2 прибывает, а затем повторяет вышеуказанное состояние; T1 и T2 in0.1Seconds -270 hoursAdjustable, в любое время к X интерфейсу, Высокий (низкий) уровень импульсного сигнала, эта функция сбросить и начать работу снова;

Функция 6:

Режим бесконечного цикла 2: когда питание включено, реле будет тянуть немедленно, время pull-in T1 достигнет реле будет открыт после времени закрытия T2; реле будет тянуться после времени отключения T2, затем повторите вышеуказанное состояние, T1And T2 in0.1Seconds -270 часов регулируется, В любое время до X интерфейса, высокого/(низкого) уровня импульсного сигнала, эта функция сбросить и начать работу снова;

Функция 7:

Ограниченный режим цикла 1: реле выключено при включении питания, реле включено после того, как истекает время выключения T1; реле выключено после того, как время pull-in T2 прибывает и повторяет nxtimes выше actiont1 и T2 in0.1Seconds -9999 secondsAdjustable между количеством циклов NX 1-9999 раз регулируемый, В любое время к X интерфейсу, Высокий (низкий) уровень импульсного сигнала, функция сброса и запуска снова;

Функция 8:

Ограниченный режим времени цикла 2: когда реле закрыто во время включения, реле отключается после того, как время pull-in T1 прибывает; реле включается после выхода T2, а затем повторяется выше 1 и T2 in0.1Seconds -9999 secondsAdjustable между количеством циклов NX 1-9999 раз регулируемый, В любое время до X интерфейса, высокого (низкого) уровня импульсного сигнала, функция сброса и запуска снова;

Функция 9:

Автономный Режим реле: высокий (низкий) уровень импульсного сигнала к интерфейсу реле X, реле тяги, а затем к высокому (низкому) уровню импульсного сигнала реле отключено.

Функция 10:

Релейный режим, срабатывающий на уровне (включая функцию отключения задержки): реле выключено при включении питания, сигнал высокого (низкого) уровня применяется к интерфейсу X, реле сразу же заряжено, и реле все еще заряжено, когда сигнал X порта исчезает после того, как вытягивается во время поступления T1, реле отключено. На этом timeT1in0Seconds -270 часов регулируется между.

Примечание: в этой функции, если T1 установлен до 0 секунд, он станет: X порт имеет высокий (низкий) уровень сигнала Реле вытягивания, сигнал не немедленно отключен.

Функция 11:

Триггер тайминга pull-in: реле выключено при включении питания, импульсный сигнал высокого (низкого) уровня применяется к интерфейсу X, и реле delayT1Time pull, t1in0.1Seconds-270 hoursAdjustable, повторенный к X интерфейсу высокий (низкий) уровень импульсного сигнала, повторите вышеуказанную функцию;

Функция 12:

Триггер Отключения: реле отключено при включении питания, высокий (низкий) уровень импульсного сигнала к X интерфейсу, реле всасывается, suckingT1Time реле выключено, t1in0.1Seconds-270 hoursAdjustable, повторенный к X интерфейсу высокий (низкий) уровень импульсного сигнала, повторите вышеуказанную функцию;

Функция 13:

Триггер синхронизации, а затем отключение: реле выключено при включении, высокий (низкий) уровень импульсного сигнала к X интерфейсу, реле T1 включается после того, как время выключения T1 прибывает; pull-T1And T2 in0.1 second - 270 hoursAdjustable, повторяется на X интерфейс a high (Низкий) уровень импульсного сигнала, повторите вышеуказанную функцию;

Функция 14:

Триггер отключения времени, а затем потяните: когда мощность включена, реле выключено, высокий (низкий) уровень импульсного сигнала применяется к X интерфейсу, реле включено и время отключения T1 достигается. Реле выключено; Вместе, T1And T2 in0.1Seconds -270 часов регулируется, повторяется к X интерфейсу с высоким (низким) уровнем импульсного сигнала, повторяет вышеуказанную функцию;

Функция 15:

Режим бесконечного цикла 1: когда питание включено, реле отключено и импульсный сигнал высокого (низкого) уровня выводится на интерфейс X. Реле будет тянуть после задержки времени прибытия T1. Время pull-in T2 будет достигнуто, когда реле выключено и повторяет вышеуказанную операцию, T1And T2 in0.1Seconds -270 часов, Регулируемые между, повторно к X интерфейсу a high (low) уровень импульсного сигнала, вы можете перезапустить вышеуказанные функции;

Функция 16:

Режим бесконечного цикла 2: когда питание включено, реле выключено, к интерфейсу X применяется импульсный сигнал высокого (низкого) уровня, реле включено, и реле выключено после того, как время pull-in T1 прибывает; Реле включено после времени выключения T2 прибывает, Повторите вышеуказанное действие снова, delayt1 и T2 in0.1Seconds -270 часов, регулируемые между, повторно к X интерфейсу a высокий (низкий) уровень импульсного сигнала, вы можете перезапустить вышеуказанные функции;

Функция 17:

Режим таймера ограниченного цикла 1: реле отключено во время включения питания, к интерфейсу X применяется импульсный сигнал высокого (низкого) уровня, реле включается после того, как истекает время выключения T1; реле выключено после того, как время pull-in T2 прибывает, Раз выше actiont1 и T2 in0.1Seconds -9999 secondsAdjustable между количеством циклов NX 1-9999 регулируемый между повторением X интерфейс к высокому (низкому) уровню импульсного сигнала, вы можете перезапустить вышеуказанные функции;

Функция 18:

Режим таймера ограниченного цикла 2: когда питание включено, реле выключено, к интерфейсу X применяется импульсный сигнал высокого (низкого) уровня, реле будет тянуть сразу, и реле откроется после того, как время pull-in T1 прибывает; Затем повторите выше NX раза больше действий, Это timeT1And T2 in0.1Seconds -9999 secondsAdjustable между количеством циклов NX 1-9999, регулируемых между повторным X интерфейсом к высокому (низкому) уровню импульсного сигнала, вы можете перезапустить вышеуказанные функции;

Два электрических параметра

Рабочее напряжение: 8 В постоянного тока recommended-32V (ограничение рабочего напряжения тока 6 В-40 В)

Номинальная мощность: статическая мощность (реле не закрыто) менее 0,2 Вт

Максимальная мощность (все реле тянет) менее 1,8 Вт

Рабочая температура: рекомендуется-20 °-60 ° (ограничение диапазона рабочих температур-30 °-70 °)

Грузоподъемность: обычно открытый порт Максимальная грузоподъемность: постоянный ток 0-30 В/10 А, переменный ток 0-250 В/10 А

Реле нормально закрытого порта Максимальная грузоподъемность: постоянный ток 0-28 В/10 А, переменный ток 0-125 В/10 А

Ограничения использования:

1. Срок службы реле-это полное действие нагрузки в 100000 раз, он более подходит для использования, низкая частота включения-выключения высоких случаев управления током, не подходит для использования в быстрых повторяющихся случаях;

2. Обратите внимание, что учитывайте допустимую нагрузку на релейный порт, чистая резистивная нагрузка, чтобы оставить более чем в 1 раз больше маржи, обычная Индуктивная или емкостная нагрузка, по крайней мере, в 3 раза больше маржи.

Интерфейс threeModule

ModuleVoltage/сигнал входящий: Have7Line интерфейс, все интерфейсы имеют терминалы, удобный для пользователя

1,DC +: DC источник питания положительный

2, постоянный ток-: отрицательный источник питания постоянного тока

3,XCOM: оптически изолированный входной сигнал

4,X.1: интерфейс обнаружения входного сигнала 1

5,X2: интерфейс обнаружения входного сигнала 2

6,X3: интерфейс обнаружения входного сигнала 3

7,X4: интерфейс обнаружения входного сигнала 4

Примечание: интерфейс обнаружения входного сигнала, или высокоэффективный, также может быть активным низким, пользователь может выбрать через порт XCOM, если XCOM отрицательный источник питания, X1-X4 активен, если XCOM подключен к положительному источнику питания, X1-X4 активен низко!

RelayloadOutput: have12 линейный интерфейс, все интерфейсы имеют терминалы

1, NO1: первое дорожное реле, как правило, открытый интерфейс, реле перед висящим открытым, после тяги и COM1Short

2, COM1: Первый общий интерфейс roadреле

3, NC1: первое дорожное реле, нормально закрытый интерфейс, реле перед закрытием с COM1Short, тянуть после подвески

4, NO2: второе дорожное реле, как правило, открытый интерфейс, реле перед висящим открытым, после тяги и COM2Short

5, COM2: второе дорожное реле общего интерфейса

6, NC2: второе дорожное реле, нормально закрытый интерфейс, реле перед закрытием с COM2Short, тянуть после подвески

7, NO3: первое дорожное реле, как правило, открытый интерфейс, реле перед открытием, после тяги и COM1Short

8, COM3: первый общий интерфейс roadреле

9, NC3: первое дорожное реле, нормально закрытый интерфейс, реле перед закрытием с COM1Short, тянуть после подвески

10, NO4: второй wayрелейный нормально открытый интерфейс, реле перед подвеской открыть, после тяги и COM2Short

11, COM4: второй wayрелейный общий интерфейс

12, NC4: второй wayрелейный нормально закрытый интерфейс, реле перед закрытием с COM2Short, тянуть после подвески
