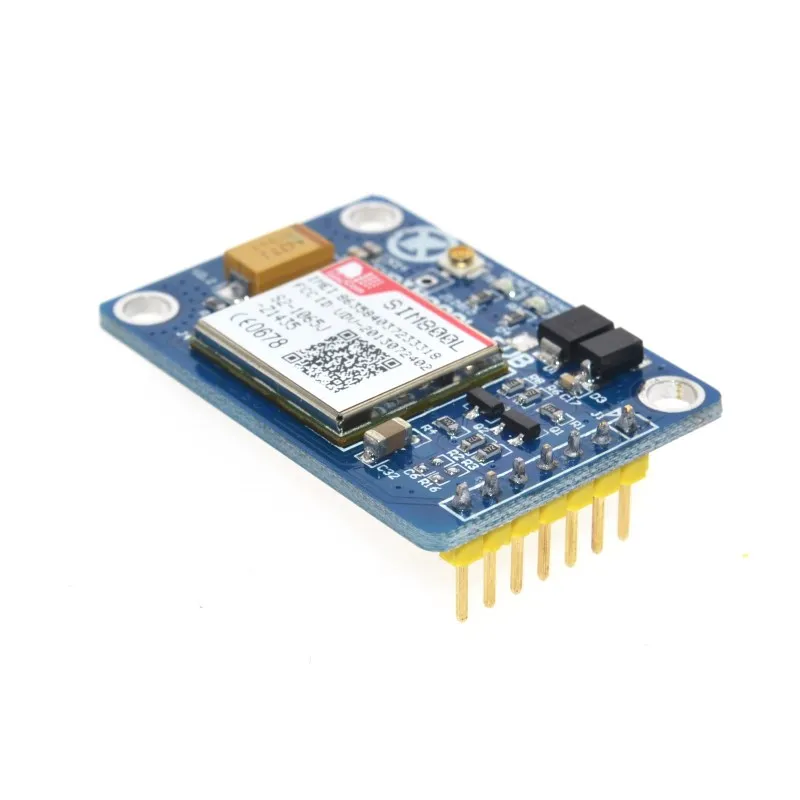

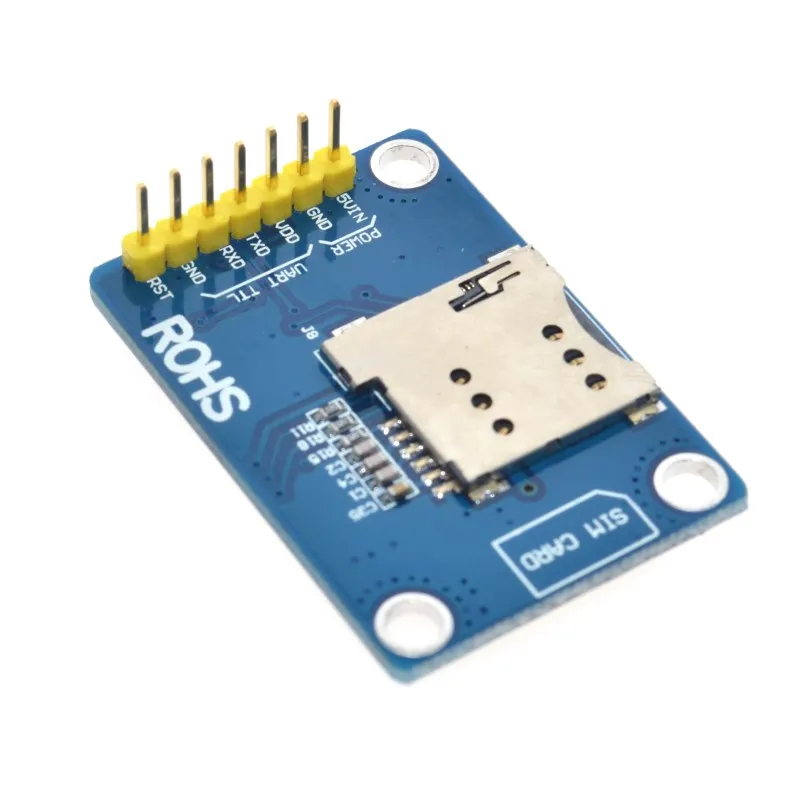

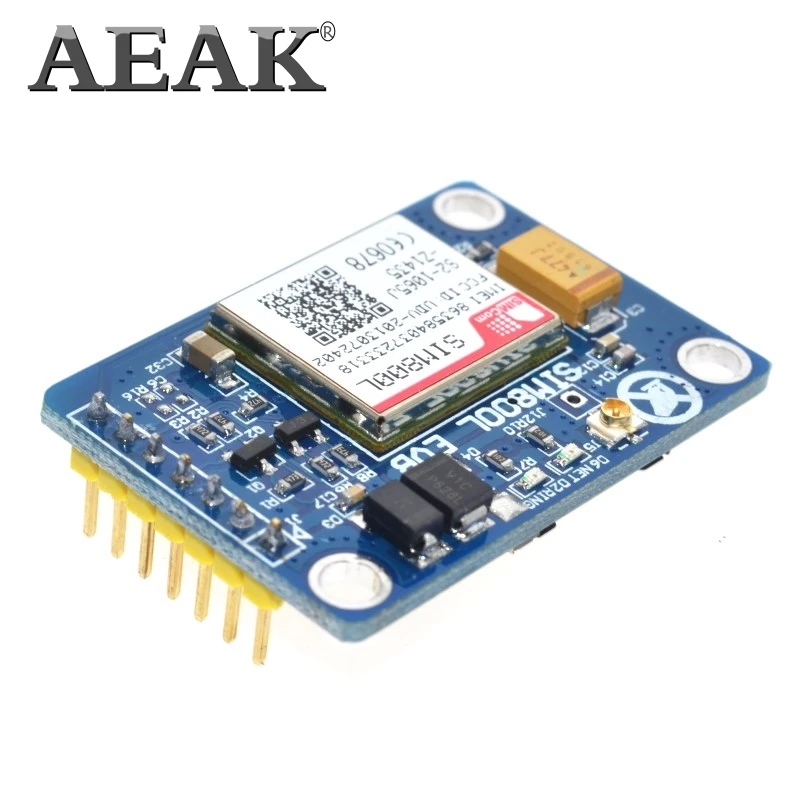

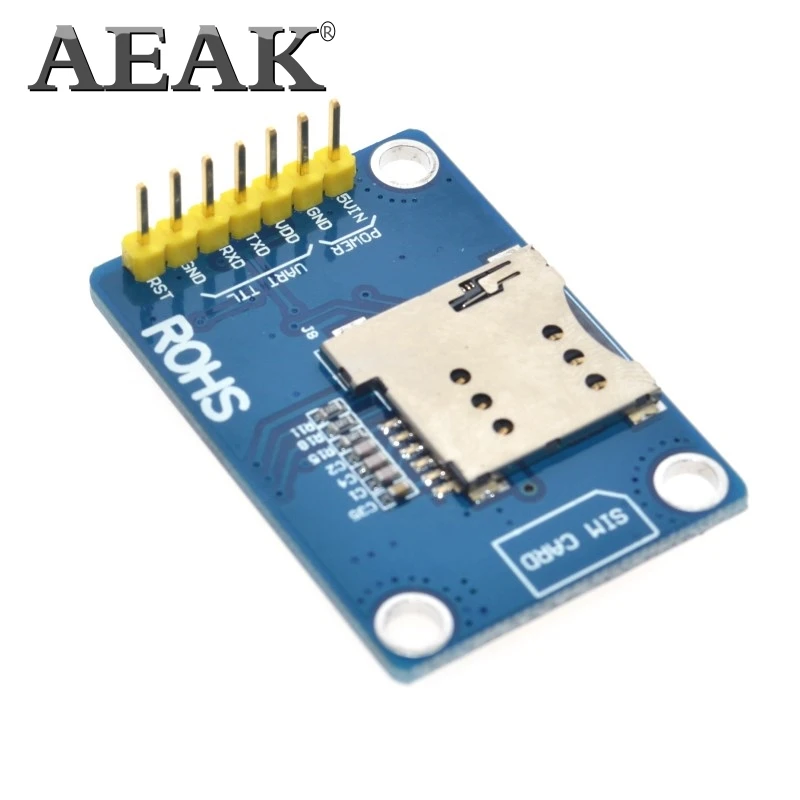

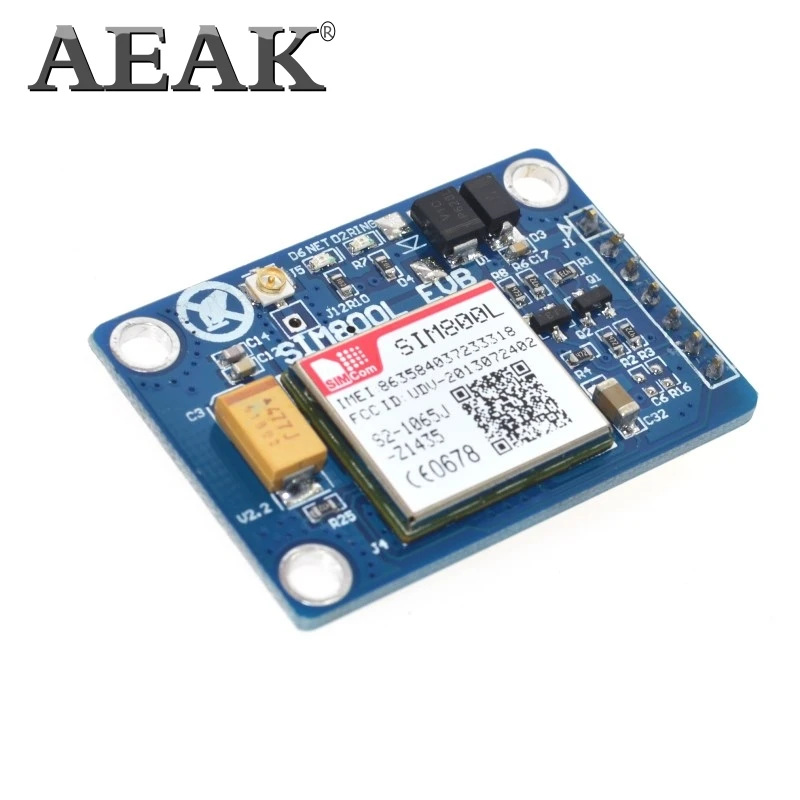

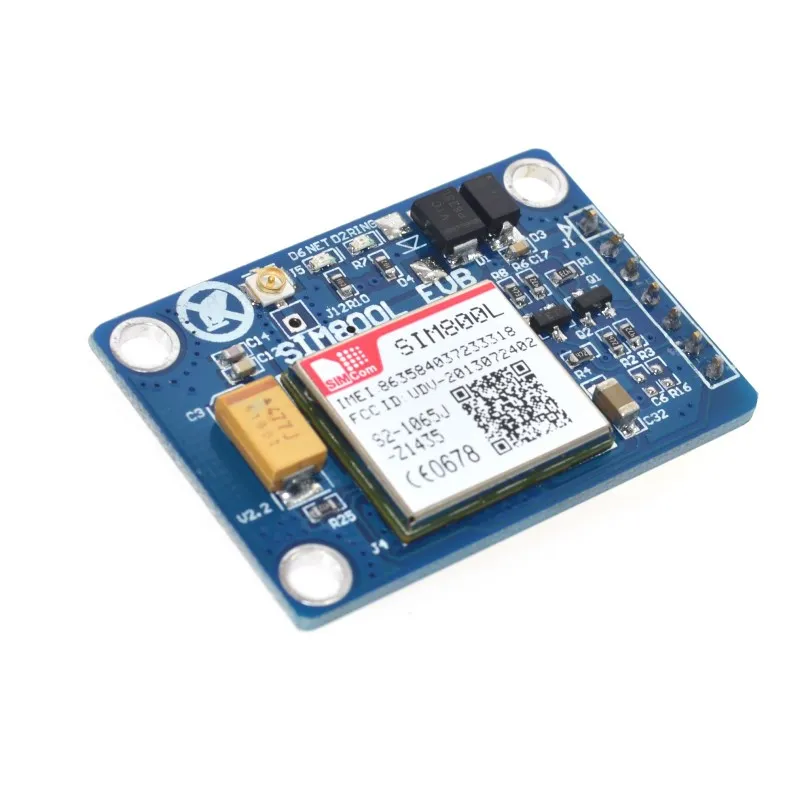

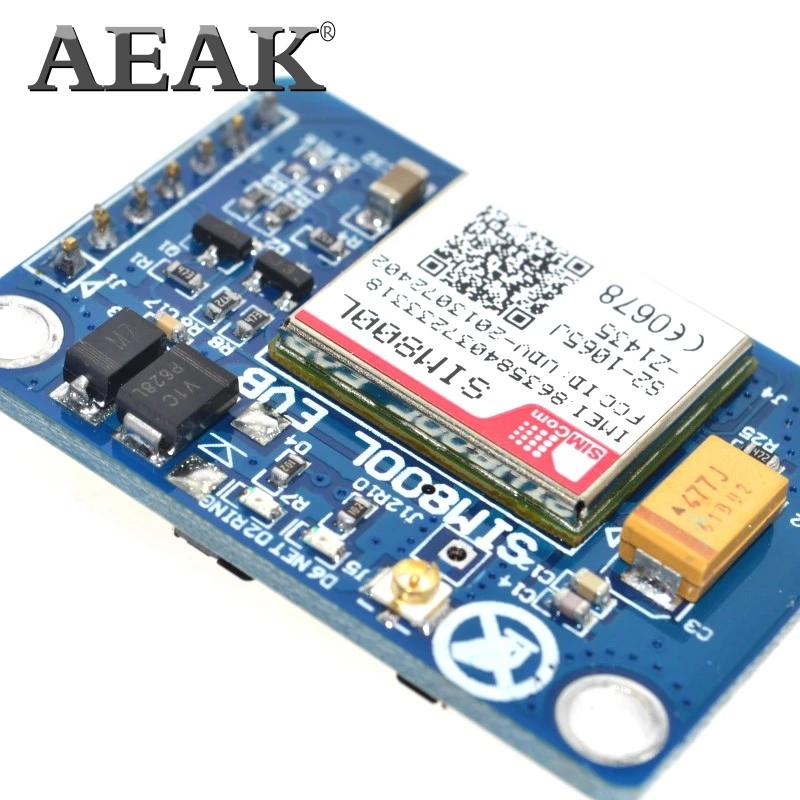

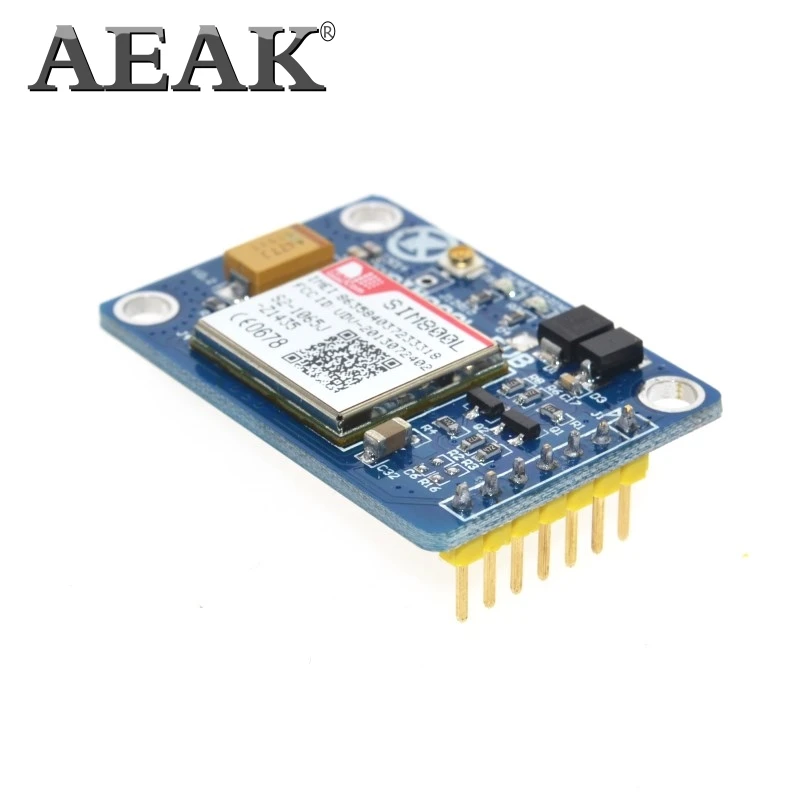

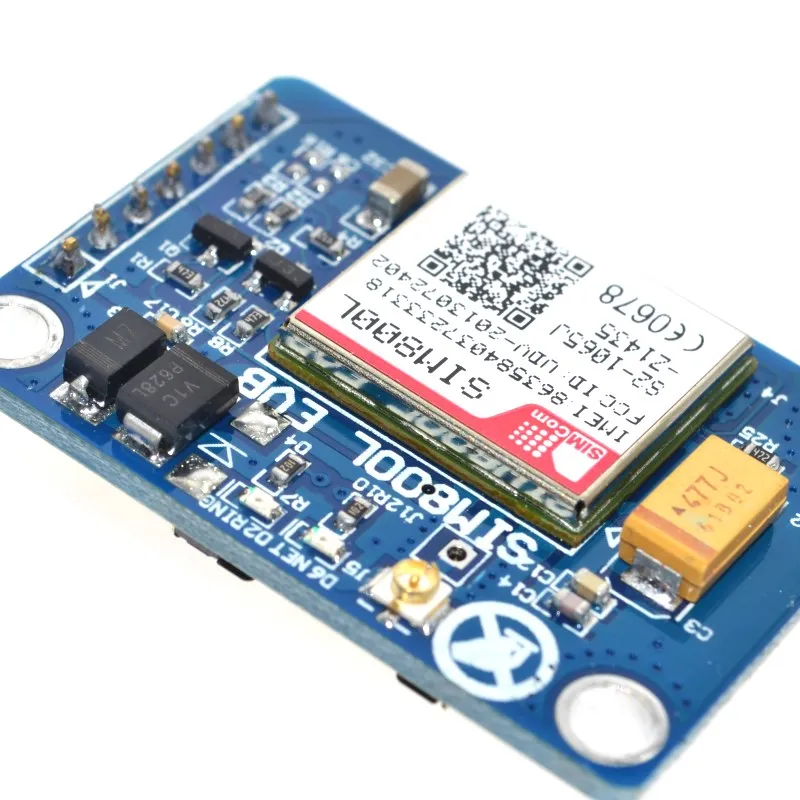

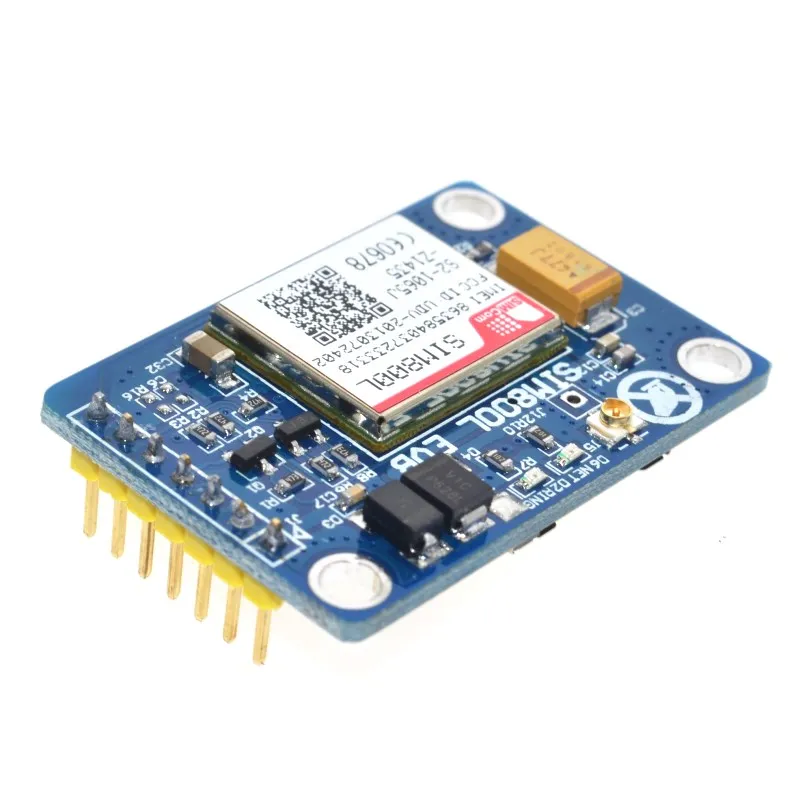

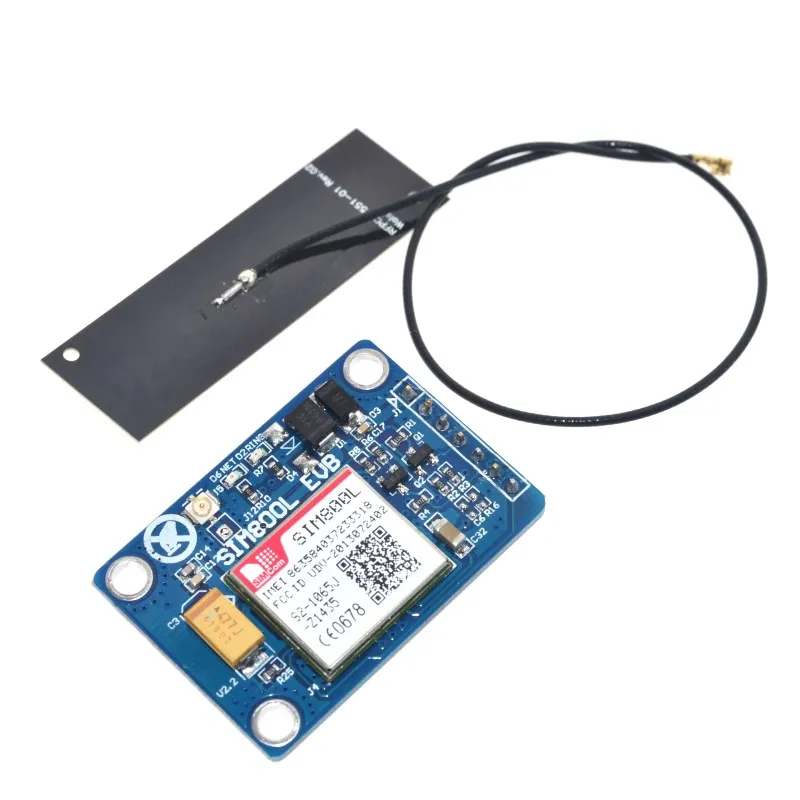

Беспроводной GSM GPRS модуль AEAK SIM800L V2.0 5 В четырехдиапазонный с антенной и кабелем|gprs

---



Sim800L-это модуль GSM/GPRS. Вы можете отправить сообщение, позвонить, передавать данные через GPRS или что-то еще. Обзор Этот модуль SIM800l имеет набор последовательного интерфейса уровня ttl, набор интерфейса питания. Кроме того, на этом модуле есть набор интерфейса антенны. Чип SIM800L основные характеристики SIM800H является полным четырехдиапазонным GSM/GPRS решение в LGA типа, который может быть встроен в клиента Область применения: SIM800H Поддержка Quad-band 850/900/1800/1900 МГц, он может передавать голос, SMS и данные с низким энергопотреблением Потребляемая мощность: С крошечным размером 15.817.82.4 мм, он может соответствовать тонким и компактным требованиям дизайна клиента. Отель Bluetooth, FM и встроенный AT, это обеспечивает полную экономию затрат и быстрое время выхода на рынок для приложений клиентов. Общие характеристики Четырехдиапазонный 850/900/1800/1900 МГц GPRS мультислотовый класс 12/10 GPRS мобильная станция класса B Совместим с gsm-фазой 2/2 + -Класс 4 (2 Вт #850/900 МГц) -Класс 1 (1 Вт #1800/1900 МГц) Bluetooth: совместим с 3,0 + EDR FM: 76 ~ 109 МГц по всему миру с шагом настройки 50 кГц Размеры: 15.817.82.4 мм Вес: 1,35 г Управление через команды AT (3GPP TS 27.007,27. 005 и SIMCOM enhanced AT) Диапазон напряжения питания 3,4 ~ 4,4 в Низкое энергопотребление Рабочая температура:-40 ~ 85 Спецификации для GPRS для передачи данных GPRS класс 12: Макс. 85,6 кбит/с (нисходящий канал/канал связи) PBCCH поддержка Схемы кодирования CS 1, 2, 3, 4 ППС стек CSD До 14,4 кбит/с USSD Непрозрачного режим Спецификации для SMS через GSM/GPRS Точка-точка MO и MT SMS: Текст и режим PDU Программное обеспечение 0710 MUX протокол Встроенный протокол TCP/UDP FTP/HTTP MMS Электронная почта: DTMF Обнаружения помех Аудио запись TTS Встроенный AT (опционально) Спецификации для голоса Триод -Половинная ставка (HR) -Полная ставка (FR) -Улучшенная полная ставка (EFR) AMR -Половинная ставка (HR) -Полная ставка (FR) Хэндс-фри деятельности Подавление эха Интерфейсы 88 LGA колодки в том числе: Аналоговый аудиоинтерфейс РТК резервного копирования Последовательный интерфейс Интерфейс к внешней SIM 3V/1,8 V GSM антенна pad FM антенна для антенны Антенна Bluetooth pad Совместимость Сертификация интерфейса команды сотовой связи (план): CE РГС FCC, аддитивного цветового пространства По ограничению на использование опасных материалов в производстве REACH Модуль основные функции 51 STM32 AVR MCU совместимый Прототип расширения Частота 850/900/ 1800/1900 МГц Диапазон электропитания: напряжение составляет 4,6-5,2 В; Ток составляет 1 А или более (ток очень важен). Диапазон рабочих температур: от-40 °C до + 85 °C Интерфейс связи: ttl уровень последовательный интерфейс совместимый 2,85/3,3/5 В MCU Светодиодный: два светодиодный А, чистый светодиодный и кольцесветодиодный. Размеры: 2739 мм Сим-карты: микро-держатель sim-карты Описание штифтов: Название штифтов Описание 5 в интерфейс питания питание модуля Подключитесь к DC5v GND VDD ttl UART интерфейс ttl UART последовательный интерфейс, вы можете подключить MCU, как 51MCU или ARM или MSP430 напрямую. Контакт VDD используется для соответствия напряжения ttl. SIM_TXD SIM_RXD GND если этот контакт не используется, держите открытым RST модуль, если этот контакт не используется, держите открытым Название штифтов Описание 5 в интерфейс питания питание модуля Подключитесь к DC5v GND VDD ttl UART интерфейс ttl UART последовательный интерфейс, вы можете подключить MCU, как 51MCU или ARM или MSP430 напрямую. Контакт VDD используется для соответствия напряжения ttl. SIM_TXD SIM_RXD GND если этот контакт не используется, держите открытым RST модуль, если этот контакт не используется, держите открытым
