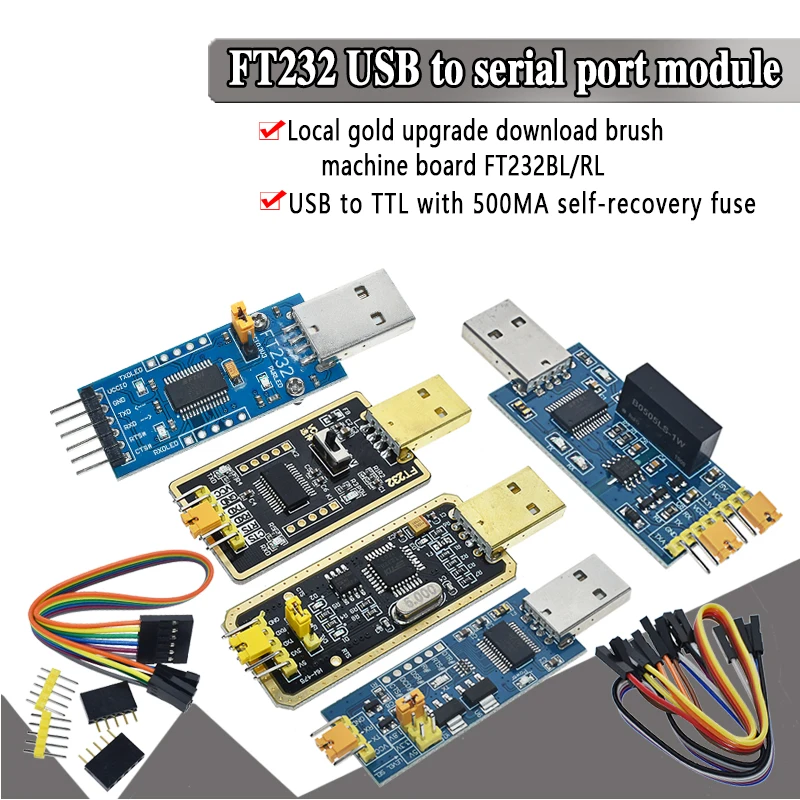

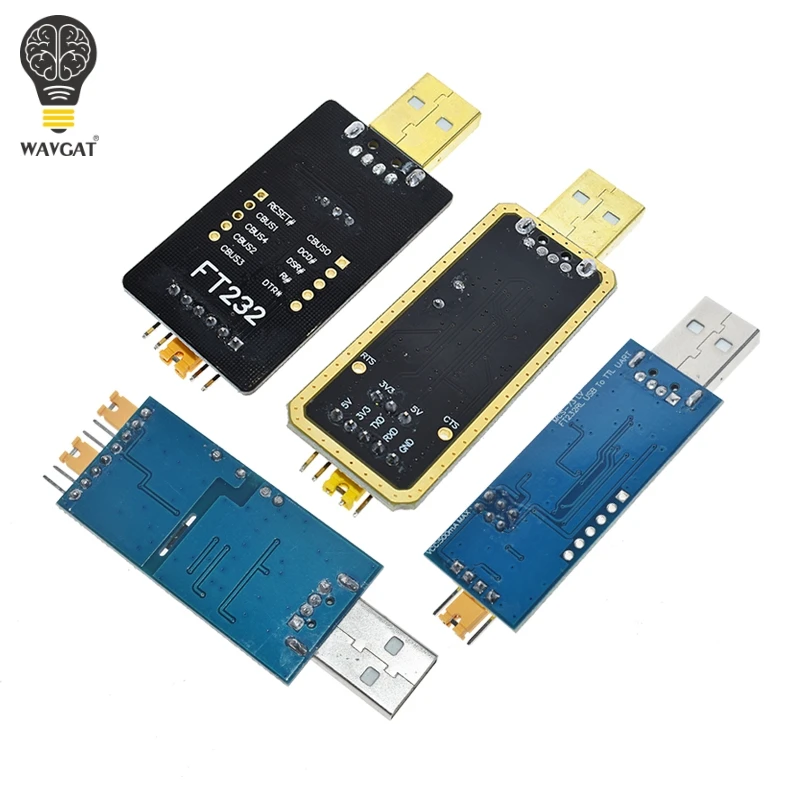

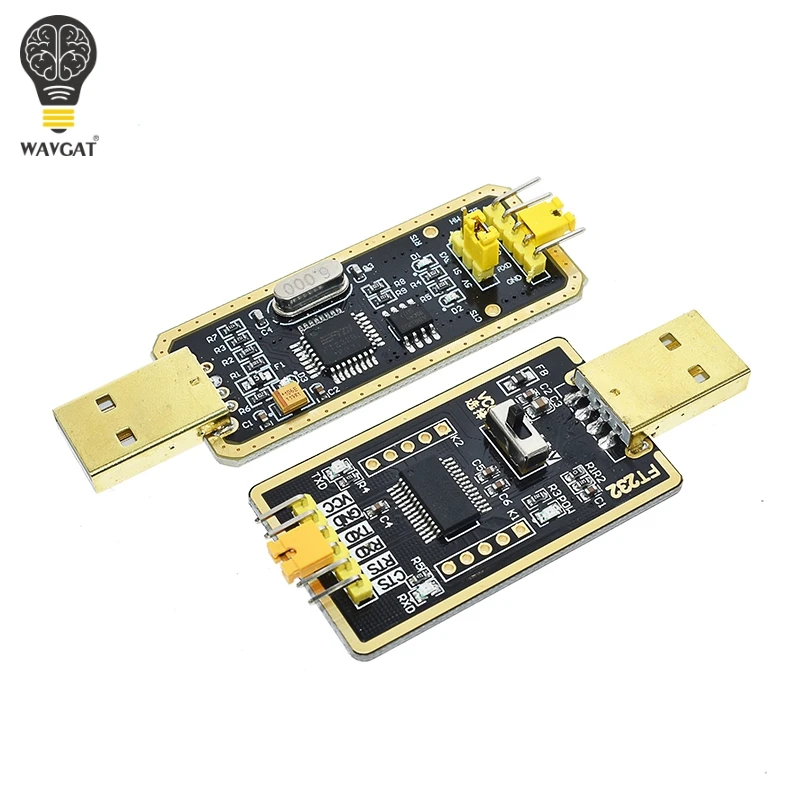

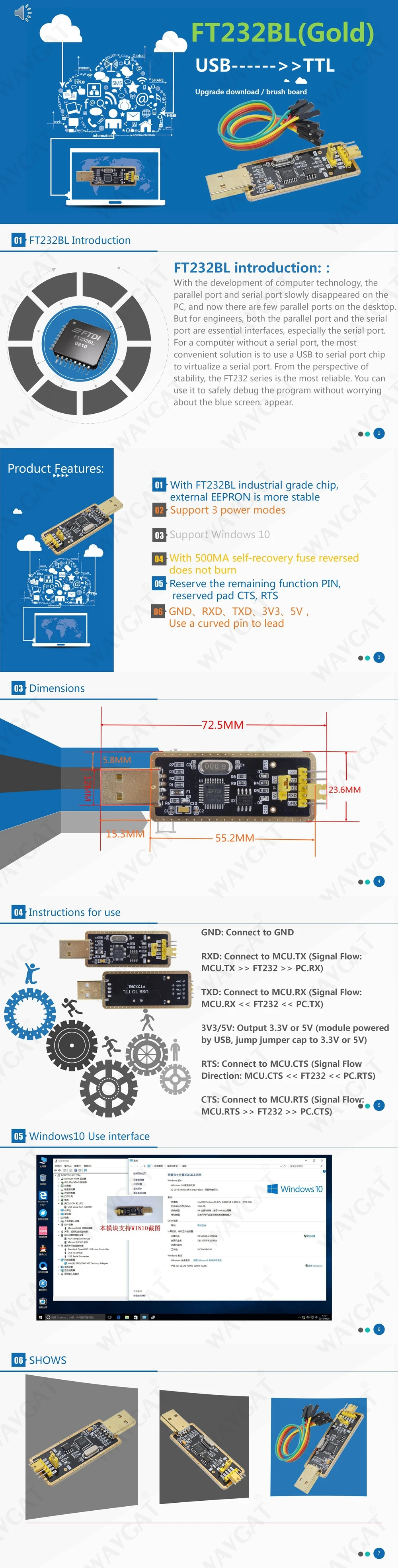

WAVGAT FT232BL FT232RL FT232 USB к TTL 5V 3 V кабель для загрузки модулю последовательного адаптера

WAVGAT FT232BL FT232RL FT232 USB к TTL 5V 3 V кабель для загрузки модулю последовательного адаптера

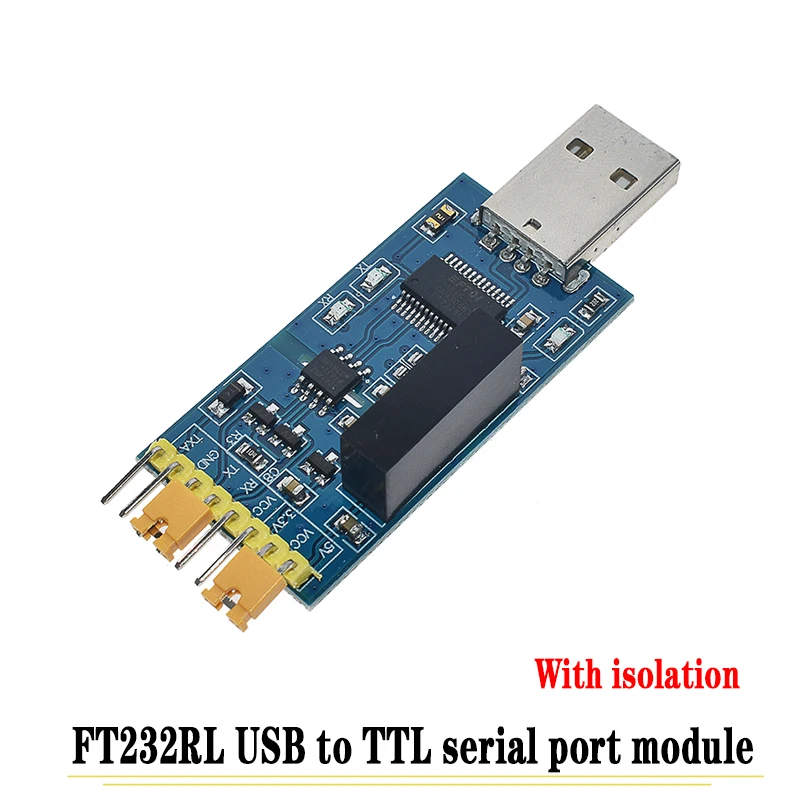

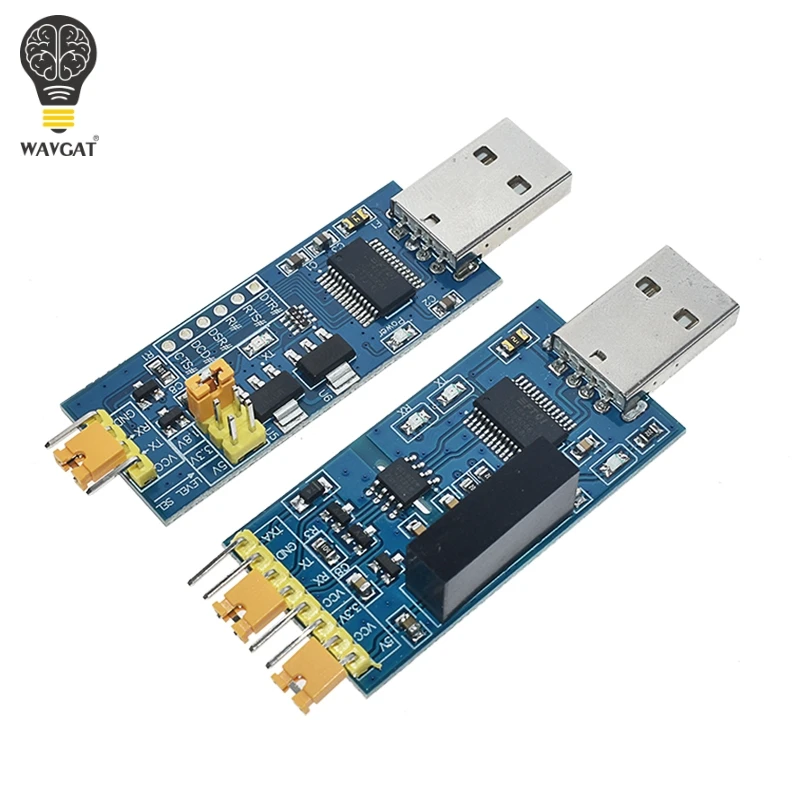

Магнитная изоляция USB к TTL последовательный порт
FT232RL магнитная изоляция USB к TTL последовательный интерфейс (UART/COM) модуль, основной контроль использует FTDI USB чип FT232RL, ADI цифровой изолятор ADUM3201, Jinshengyang модуль изоляции питания, С 1000V DC напряжением изоляции и до 1 Мбит/с надежной скоростью связи. Сторона USB и выход TTL полностью изолированы, что полностью гарантирует безопасность компьютера и эффективно снижает помехи.
Характеристика
FT232RL мастер-контроль, известный в отрасли usb-чип, стабильный выбор для промышленного применения.
Ади Магнитный изоляционный чип ADUM3201 имеет быструю скорость, хорошую форму волны и меньшее энергопотребление, чем фотоэлектрическая изоляция.
На борту большой дистанционный изолированный источник питания, без внешнего источника питания, до тех пор, пока может использоваться вставка интерфейса USB.
Увеличьте зазор изоляции, прослойка печатной платы, лучше Избегайте ползучести, улучшите показатели безопасности.
Интегрированный защитный диод для улучшения возможностей защиты.
USB-A открытый интерфейс может быть использован непосредственно путем вставки usb-порта в компьютер без подключения проводов.
Уровень связи может быть легко переключен на 5 В или 3,3 В с помощью колпачка перемычки.
Выходное напряжение VCC может выводить 5 В/3,3 В, уровень связи и напряжение VCC могут быть одинаковыми или разными.
TX выводит независимое TX-D (выход открытого слива) через обратный диод, что облегчает подключение микроконтроллера STC.
Бортовой источник питания, отправка и получение трех светодиодный индикаторов.
Типичное применение
Изолированный USB для TTL последовательной связи и отладки при высоковольтных опасных условиях
Обновление периферийной прошивки, такой как маршрутизатор, телеприставка и т. Д.
Процедура сжигания (загрузка)
Высокоскоростная USB коммуникационная плата интерфейса UART (ограничение до 2 Мбит/с)
Встроенная продукция для повышения надежности связи

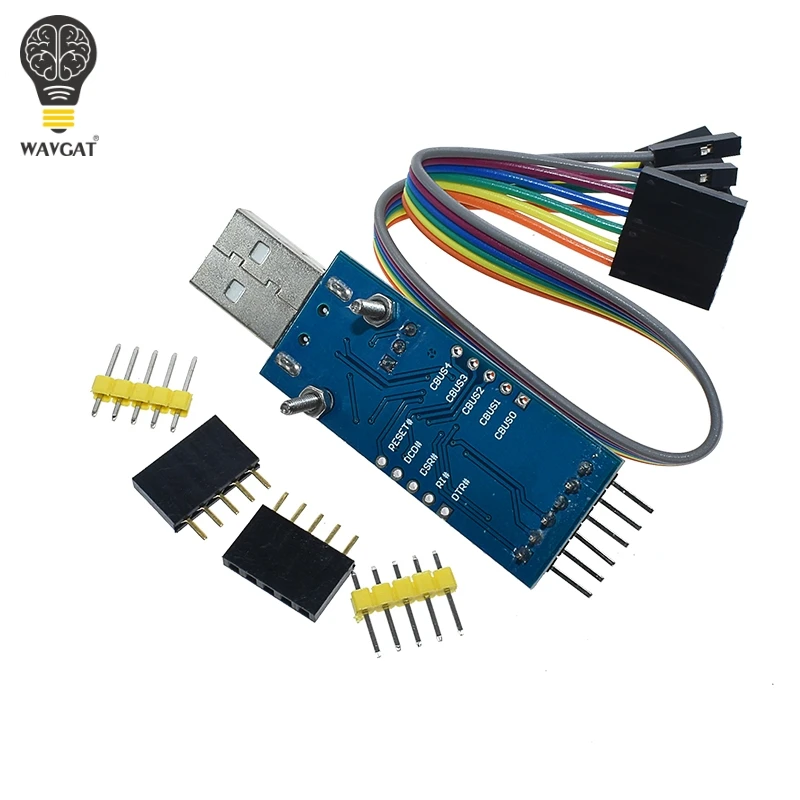

Этот модуль поддерживает 5V/3,3V/1,8V трехуровневый переключатель, VCC/TX/RX/RTS/CTS/DTR/DCD/RI/переключатель

Характеристики модуля:
1. Оригинальный чип управления FT232RL имеет быструю скорость и хорошую стабильность.
2. Поддержка Windows XP/WIN7/WIN8/WIN10 32-64 bit system.
3. Стабильная скорость до 3 Мбит/с (3 раза 921600).
4. Блок питания VCC и уровень сигнала (включая штифт управления потоком CTS/RTS/DTR/RI/DCD) может свободно переключаться на 5 В/3,3 В/1,8 В для адаптации к различным системам напряжения.
5. Интегрированная мощность (синий), получить (зеленый), отправить (красный) три индикатора.
6. Самовосстанавливающийся Предохранитель 500 мА на плате может автоматически отключаться в чехол от перегрузки по току/короткого замыкания, эффективно защищая безопасность компьютера.
7. Сильная мощность источника питания, максимальная выходная мощность 500 мА тока, может управлять большинством одночипных микрокомпьютерных систем.
8. Интегрированный защитный диод, иногда аномальное напряжение сигнальной линии не повредит модуль.
9. Для облегчения управления потоком оборудования выводятся сигнальные контакты CTS/RTS/DSR/RI/DCD.

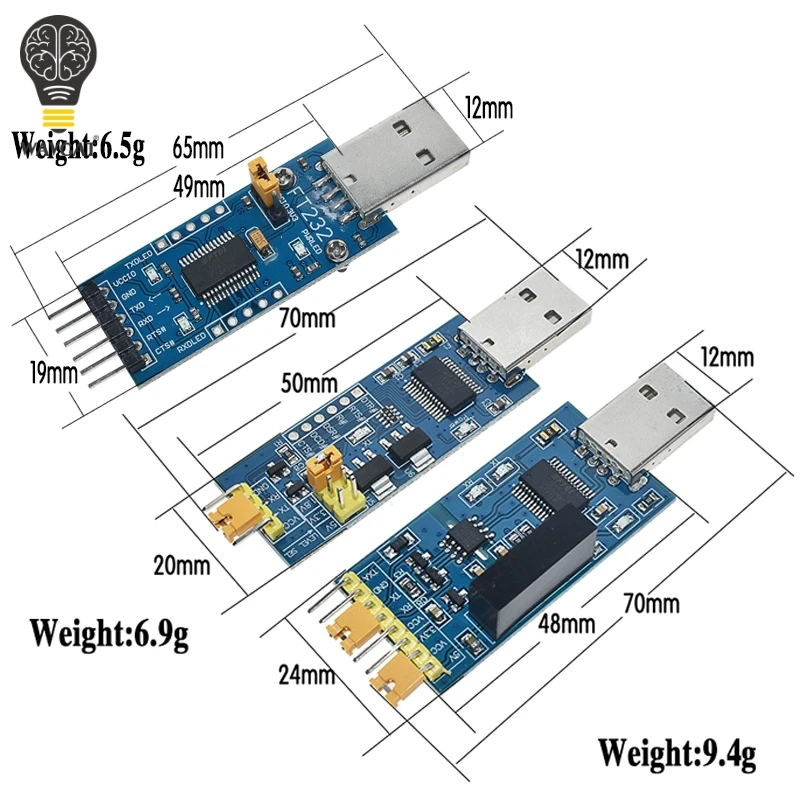

10. Маленький размер, высокая интеграция, PCB всего 20*50 мм, занимает только ширину интерфейса USB, даже если порт USB очень близко к компьютеру, это не повлияет на вставку других устройств.

Описание штифта
1. 5 В/3,3 В/1,8 В Выберите штырь: переключатель Крышка короткого замыкания Выберите выходное напряжение. (должен быть подключен)
2. TX/RX: Серийный штырь данных (относится к модулю TX/RX, соответствующий внешнему устройству RX/TX)
3. VCC/GND: мощность/Земля (GND должен быть подключен, VCC может быть приостановлен)
Аппаратный штифт управления потоком защищены, потому что редко используется, поэтому по умолчанию нет сварочного штифта
Контактный разъем TX/RX для короткого замыкания напрямую подключается при отправке, для тестирования функции и может быть удален при использовании.
