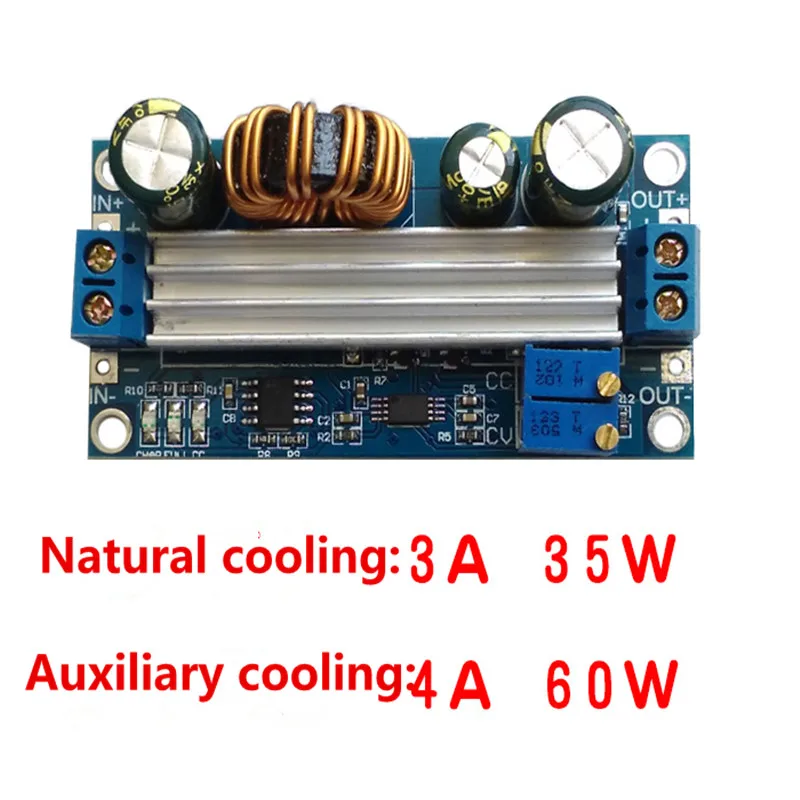

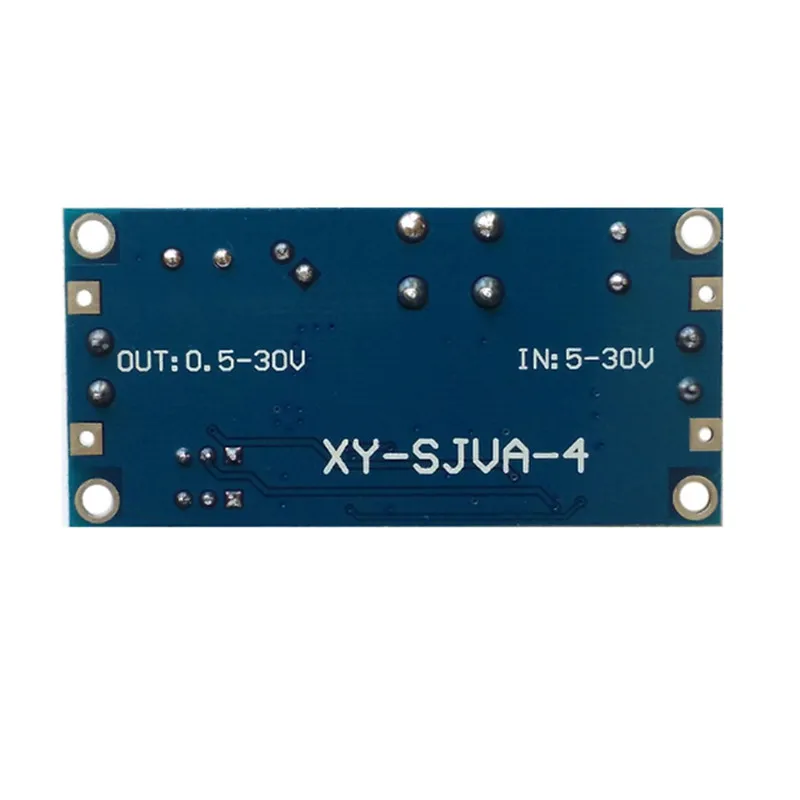

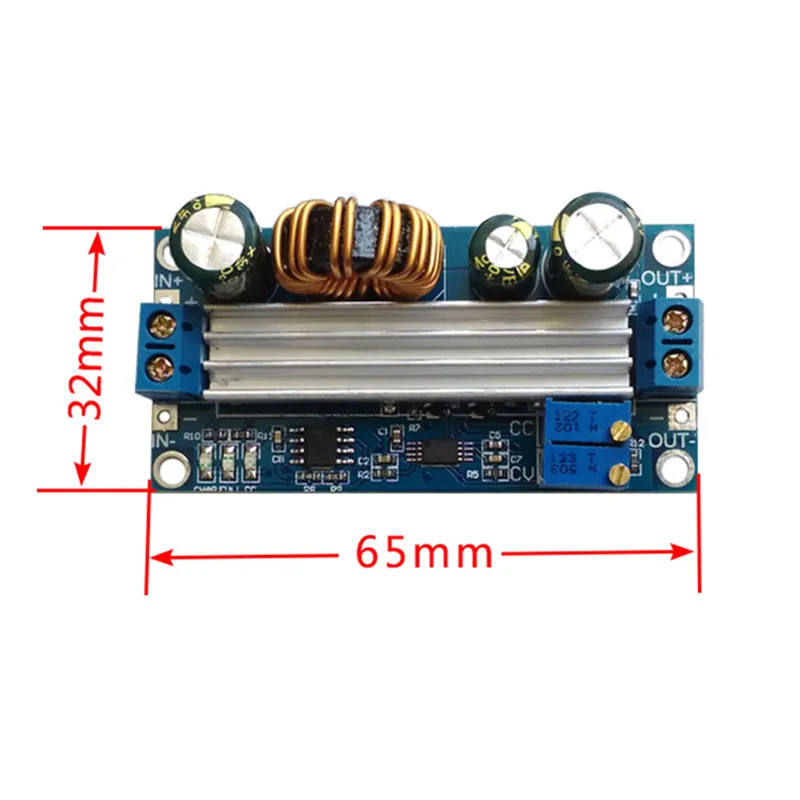

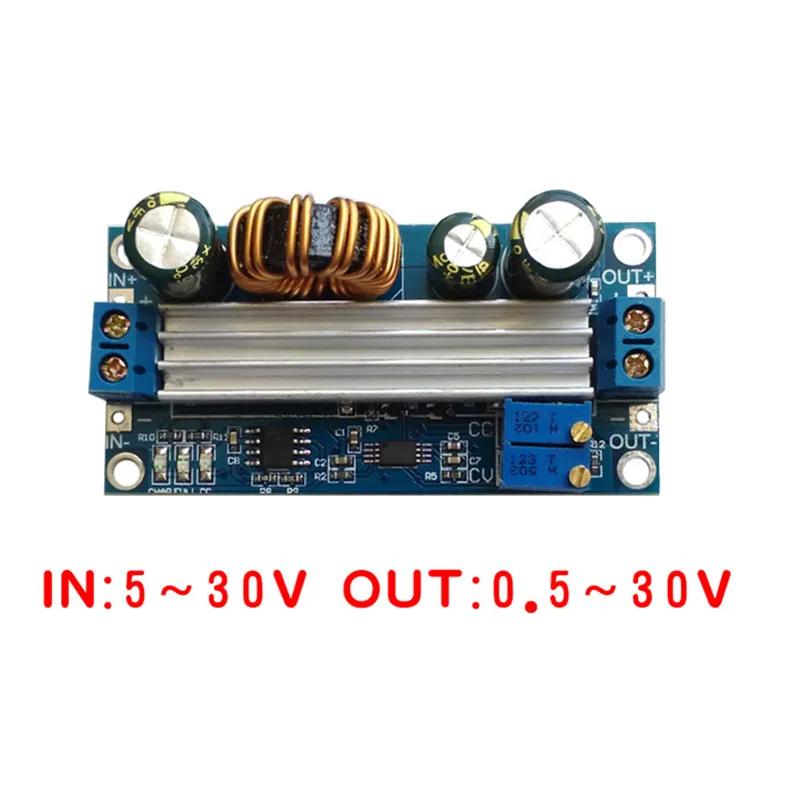

5 30 в до 0 Регулируемый повышающий/понижающий блок питания модуль постоянного

---

Описание: Широкий диапазон входного напряжения доставка производится в течение 5-30 в, широкое выходное напряжение 0,5-30V, повышающий и понижающий, к примеру, вы можете регулировать выходное напряжение 18V, затем входного напряжения между доставка производится в течение 5-30 в стиле кэжуал, всегда будет выход 18V; Введите 12V, настройте потенциометр для того, чтобы задать любой выход 0,5-30V 。 Высокая мощность, высокая эффективность, более высокую производительность, чем XL6009 / LM2577 программы. Используя внешний 60V75A высокой мощности MOS, высокий ток параллельно высоковольтный диод SS56. Sendust магнитное кольцо индуктивности, и он имеет высокую эффективность. Постоянному текущему режиму без Индуктивный свисток. Вы можете установить текущий размер, используемый для ограничивают выходной ток постоянное потребление тока, зарядное устройство для зарядки аккумулятора светильник случаи жизни. Собственный выход анти-случайно функция, не придется добавить еще анти-рефлюксный диод при зарядке батареи. Параметры продукта: Входное напряжение: 5-30 в Выход напряжение: 0,5-30 в Ток на выходе: долгосрочное стабильную работу в 3A, укрепить тепла может достигать 4A Выход мощность: 35 Вт естественное охлаждение, рассеивания тепла, чтобы повысить 60 Вт Эффективность преобразования: около 88% Защита от короткого замыкания: Да Рабочая частота: 180 кГц Размеры: L * W * H 65*32*21 мм Инструкции по уходу за изделием 1. В качестве защита от перегрузки по току с возможностью использовать обычные buck-boost модуль Инструкции по уходу за изделием (1) Отрегулируйте CV постоянное напряжение потенциометра так, чтобы выходное напряжение достигает напряжения, который вы хотите (2) Измерьте выходной ток короткого замыкания с измерителем тока 10А (Подключите два тестовых провода непосредственно к выходному концу), И Отрегулируйте потенциометр постоянного тока CC, чтобы выходной ток достиг заданного значения защиты от перегрузки по току. (Например, если текущее значение, отображаемое мультиметром, составляет 2А, максимальный ток будет достигать 2А при использовании модуля. Когда ток достигает 2 А, включается красный светодиодный индикатор постоянного напряжения и постоянного тока, в противном случае светодиодный индикатор выключен) Обратите внимание: при использовании в этом состоянии, потому что на выходе в настоящее время составляет 0,05 Ом резистором пробоотборника нагрузка будет 0 ~ 0,3 V после того, как перепад давления, это нормальная ситуация! Это падение напряжения не вытягивается из-за нагрузки, а опускается на резистор выборки. 2. Используется в качестве зарядного устройства Без функции постоянного тока модуль не может использоваться для зарядки аккумулятора, из-за мощности аккумулятора и падения давления зарядного устройства большой, в результате чего ток зарядки слишком велик, что может привести к поломке батареи, таким образом, начала батареи для того чтобы использовать постоянный поток зарядки, Когда заряд в некоторой степени автоматически переключается постоянное напряжение зарядки. Инструкции по уходу за изделием (1) определите напряжение и зарядный ток никель-металл, за которые вам нужны перезаряжаемый аккумулятор (в том случае, если литиевая батарея параметр 3,7 V / 2200 мА/ч, затем поплавок напряжение 4,2 V и максимальный зарядный ток никель-металл-1C, ie 2200mA) (2) на холостом ходу, оборот в минуту (состояние, прибор для измерения выходное напряжение и корректирует постоянное напряжение потенциометра так, чтобы выходное напряжение достигает Поплавковый стабилизатор напряжения. (В том случае, если 3,7 V литиевая батарея заряжена, регулировать выходное напряжение до 4,2 V) (3) Измерьте выходной ток короткого замыкания с измерителем тока 10А (непосредственно Подключите два тестовых провода к выходному терминалу), И Отрегулируйте потенциометр постоянного тока так, чтобы выходной ток достиг предварительно установленного значения тока заряда; (4) по умолчанию Зарядный ток зарядки включения лампы 0,1 раз выше, чем в зарядный ток никель-металл. (Ток батареи постепенно уменьшаться в течение зарядки, и он постепенно изменяется от постоянный ток зарядки для постоянное напряжение зарядки. Если зарядный ток никель-металл-устанавливается на 1A, мы произведем ток в режиме ожидания составляет менее 0.1A, наличие товаров на складе: синего светильник выключен, зеленый светильник включен, в тех случаях, когда батарея заряжена) (5) извещение о подсоединении аккумулятора, зарядка. (Шаги 1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2, 3 и 4 заключаются в следующем: входного и мощности, выход не подключен к аккумулятору нагрузки) 3. В качестве высокой мощности Светодиодный драйвер постоянного тока модуля (1) Убедитесь, что вам нужно для езды на автомобиле светодиодный рабочий ток и максимальное рабочее напряжение; (2) в условиях отсутствия нагрузки мультиметр измеряет выходное напряжение и регулирует потенциометр постоянного напряжения, чтобы выходное напряжение достигло максимального рабочего напряжения светодиодный. (3) с мультиметром 10A Измерение тока выходной ток короткого замыкания, регулируя потенциометр постоянного тока так, чтобы выходной ток достиг предварительно определенного светодиодный рабочий ток; (4) подключен к светодиодному, машина для тестирования. (Шаги 1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2 и 3 заключаются в следующем: Вход питания и выход на холостом ходу, оборот в минуту (светодиодный). Примечание: Этот модуль является более 3A, 35 Вт используйте, пожалуйста, укрепить хит!! Меры предосторожности: 1. Модуль ввода-запрещено, чтобы быть сокращена на выход из-, в противном случае, постоянный ток функция реестре является недействительной. 2. Убедитесь, что мощность источника питания больше, чем мощность, требуемая выходная нагрузка/ухудшение параметров! 3. Модуль входного сигнала без анти-обратная функция ввода, пожалуйста, обратите внимание на информацию о наличии товара и проверьте вашу положительный и отрицательный источника питания. 4. В том случае, если модуль максимальной допускаемой нагрузке, входное напряжение должно быть не менее 8V. В тех случаях, когда входное напряжение составляет 5 В, выходная мощность составляет около 15 Вт. Модуль текущее значение 4A, за исключением товаров в зависимости от максимальную выходную мощность, как, например, выход 17V, в настоящее время не должна превышать 2A. 5. Модуль с Защита от короткого замыкания на выходе, защита от короткого замыкания защита модуль автоматически отключается выход, модуль может быть восстановлена на мощность, если ваш источника питания без выходной ток функцию защиты, рекомендуется, чтобы модуль входил передний предохранитель в серии для повышения коэффициента безопасности. 6. Модуль имеет недонапряжения входного сигнала функция защиты от перегрузки, по умолчанию составляет около 4,2 V, ниже этого значения, он автоматически отключится выходная мощность к модулю может быть восстановлен (обратите внимание на то, что напряжение на модуль портов, если входной ток относительно большой, не игнорируйте частичное давление на входной провод). 7. Модуль содержит три индикатора светильник s, постоянное напряжение и постоянный ток индикация состояния (красный, постоянному текущему режиму включен), индикатор зарядки (синий), полный индикации (зеленый, включите светильник текущий размер комплект ток 1/10) .
