Этот продукт предоставляет драйвер 64 бит WIN7 и тестовую программу и соответствующий код

Новые функции:

Платформа разработки S5600PCI-EX4-это основная спецификация оборудования:
FPGA:EP4CGX30CF23C8 (опционально EP4CGX50CF23, EP4CGX75CF23, полностью совместимая трубка), скорость устройства также опционально-6, -7 высокоскоростных устройств. FPGA обеспечивает жесткий IP PCI-E. Он реализует протокол физического слоя и уровня связи данных протокола PCI-E 1,1. Пользователям нужно только разработать TLP (слой передачи данных) и слой приложения протокола PCI-E, что упрощает дизайн пользователя. Физический слой и канал передачи данных PCI-E реализованы жестким IP, который не занимает FPGA ресурсы и является стабильным и надежным.
DDR2 SDRAM (синхронное динамическое ОЗУ) DIMM200DDR2 SDRAM1G2G4G133-8/166-7/200-6MHz2.13G/
80 пользователя GPIO вход и выход: Поддержка ввода-вывода напряжения 3,3 V, 2,5 V, 1,8 V и 1,5 V, и поддержка LVDS вход и выход.
JTAG и в качестве Загрузок: поддержка онлайн-отладки QUARTUS и функций сбора и загрузки, устройства конфигурации EPCS16 для соответствия требованиям конфигурации EP4CGX70.

S5600PCI-EX4 платформа разработки является основной спецификацией программного обеспечения:
PCI-EX4 жесткий IP: реализованный внутренним аппаратным обеспечением FPGA, не занимает FPGA ресурсы, реализует физический слой и слой канала передачи данных протокола PCI-E, является стабильным и надежным, И использует интерфейс AVALON ST для слоя передачи данных и интерфейса слоя приложения.
Слой передачи данных PCI-E: полный дизайн исходного кода VHDL, реализует протокол передачи данных слоя PCI-E (TLP слой), поддерживает чтение, запись, чтение памяти DMA, память DMA, DMA полная память для чтения и записи, полная память для чтения нескольких форматов пакетов данных TLP, Полезная нагрузка данных Поддержка 4-256 байт автоматически изменяется, интерфейс с AVALON ST интерфейсом PCI-E жесткий IP интерфейс для подключения непосредственно к FPGA.
Инструкция по применению слой: полный VHDL исходный код дизайн, поддержка 64-разрядных FIFO интерфейс входа и выхода, 32 bit SLAVE памяти карты чтения и записи интерфейс, поддержка внешнего прерывания входного сигнала.
Интерфейс чтения и записи памяти DDR2: полный дизайн исходного кода VHDL, контроль ввода и вывода данных для стандартного DD2 SDRAM IP, для реализации функции передачи данных и кэширования.
Драйвер и программа тестирования: платформа разработки драйвера и приложения разработана VC6. Инструменты разработки DDK поддерживают Дизайн драйвера и исходного кода приложения, а также поддерживают функцию чтения и записи DMA, сопоставления памяти, чтения и записи, прерывания ввода. Драйвер поддерживает тест производительности чтения и записи DMA, тест проверки данных DMA и функцию депонирования данных. Драйвер и программа тестирования используют структуру привода WDM для поддержки операционных систем, таких как WIN2000, XP, WIN7 и так далее.

Схема блока внутреннего порта Высокоскоростной платформы разработки данных S5600 PCI-E следующая:

Набор платформы разработки S5600 PCI-EXPRESSX4 содержит следующее содержимое:

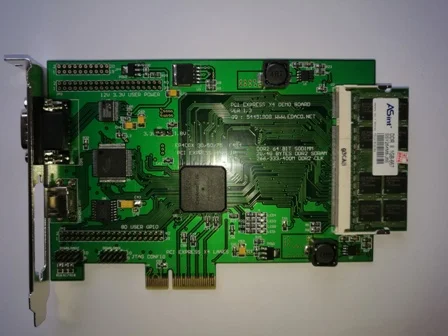

S5600 PCI-E X4 платформа для разработки аппаратных плат;
2G байт DDR2 SDRAM блок памяти ноутбука;
ALTERA BYTEBLASTER2 загрузка линии one;
ALTERA QUARTUS2 11 Разработка платформы установки CD-ROM;
DDK и DRIVERWORKS инструменты разработки драйверов CD-ROM;
FPGA внутренний полный дизайн исходного кода и руководство по эксплуатации и инструкции;
Полный дизайн исходного кода водителя и инструкции по эксплуатации;
S5600 схема схемы и PCB дизайн библиотеки;

Производительность и совместимость, тест стабильности
Плата разработки PCI-E протестирована на следующей машине совместимости ПК и работает нормально через:
В тесте производительности используется режим максимальной передачи. Каждый размер блока DMA составляет 512K байт, согласно среднему расходу потока 60 секунд, Количество блоков DMA, передаваемых в течение одной секунды, рассчитывается. В дополнение к размеру блока DMA Полезная нагрузка (нагрузка данных) PCI-E влияет на производительность чтения и записи PCI-E. Общий набор микросхем ПК поддерживает 128 байт DMA 128 байт полезной нагрузки для чтения и записи, чтение и запись полезной нагрузки коэффициент использования DMA 82%, группа чипов ПК поддерживает 256 байт DMA для чтения и записи, может быть открыта в CMOS, улучшает производительность чтения, 256 байт полезной нагрузки считывает и записывает коэффициент использования DMA составляет 91%.
Загрузка данных DMA составляет 128 байт.
CPU операционная система DMA считывание (хост-память на карту) DMA запись (карта на хост-память)
CORE-I3 XP 523M байт/сек 752M байт/сек
CORE E7200 XP 508M байт/сек 746M байт/сек

Нагрузка DMA данных составляет 256 байт.
CPU операционная система DMA считывание (хост-память на карту) DMA запись (карта на хост-память)
CORE-I3 XP 592M байт/сек 836M байт/сек
AMD965 XP 511M байт/сек 822M байт/сек

S5600 PCI-EX4 Разработка платформы Область применения:
Высокая скорость промышленного сбора данных, a/d, d/a преобразования данных, обработки данных;
Высокая скорость и высокое разрешение сбора видео данных, 1080P в режиме реального времени сбора видео и отображения;
Высокоскоростной буфер данных, высокоскоростное шифрование данных;
Высокоскоростной Промышленный контроль;
