5 24В 2 канальный цифровой светодиодный дисплей интеллектуальный контроллер

5 24В 2 канальный цифровой светодиодный дисплей интеллектуальный контроллер

Функция:
Высокоточный цифровой дисплей интеллектуальный контроллер температуры, в основном используется в циркуляции горячей воды, система обратного контроля воды и в других случаях. Цифровая трубка в режиме реального времени с высокой и низкой температурой, измерение температуры в зоне. Через разницу в высоких и низких температурах между температурой и установленными значениями температуры и более низким пределом разницы температур для контроля выхода реле, реализации холодного, теплового цикла, повышение тепловой эффективности. Работа и блок питания управления используются для изоляции источника питания, а колебания напряжения платы управления предотвращаются от запуска и остановки большого энергетического оборудования.

Описание работы:
Два рабочих режима интеграции этого продукта: Один из способов работы и два режима работы.
Один из способов работы: когда DS-A температура минус температура DS-B больше, чем заданная разница температур, реле действия, вы можете начать релейное оборудование. Когда разница в температуре меньше заданной разницы в температуре, реле A отключено, и соответствующее оборудование перестает работать. DS-B больше DS-A, реле не двигается.
Двусторонний режим работы: когда абсолютное значение разницы между двумя датчиками температуры больше, чем заданная разница температур, реле действия, вы можете начать релейное оборудование. Когда разница в температуре меньше заданной разницы в температуре, реле A отключено, и соответствующее оборудование перестает работать.

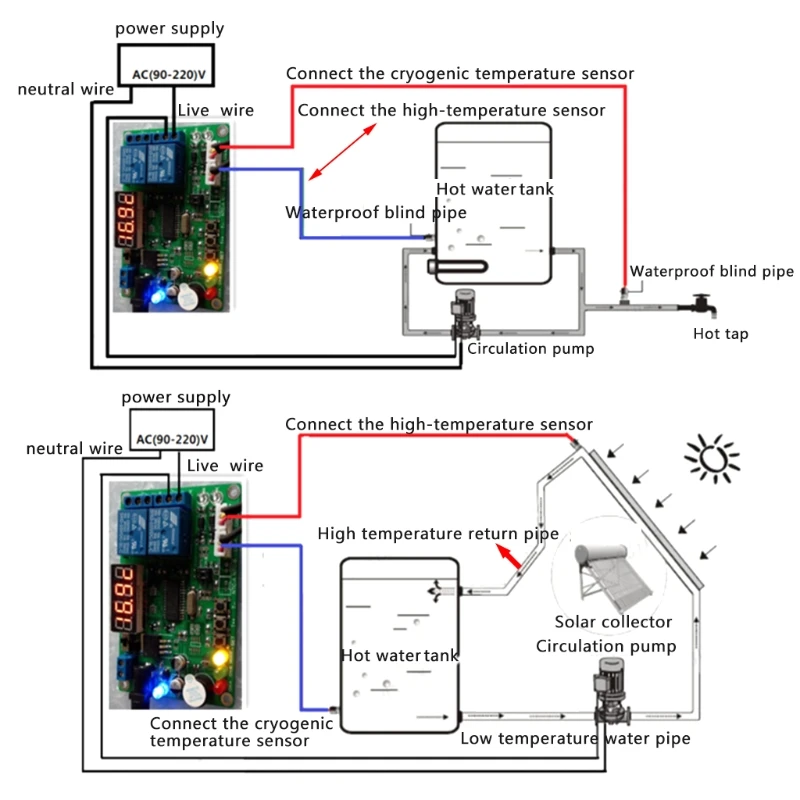

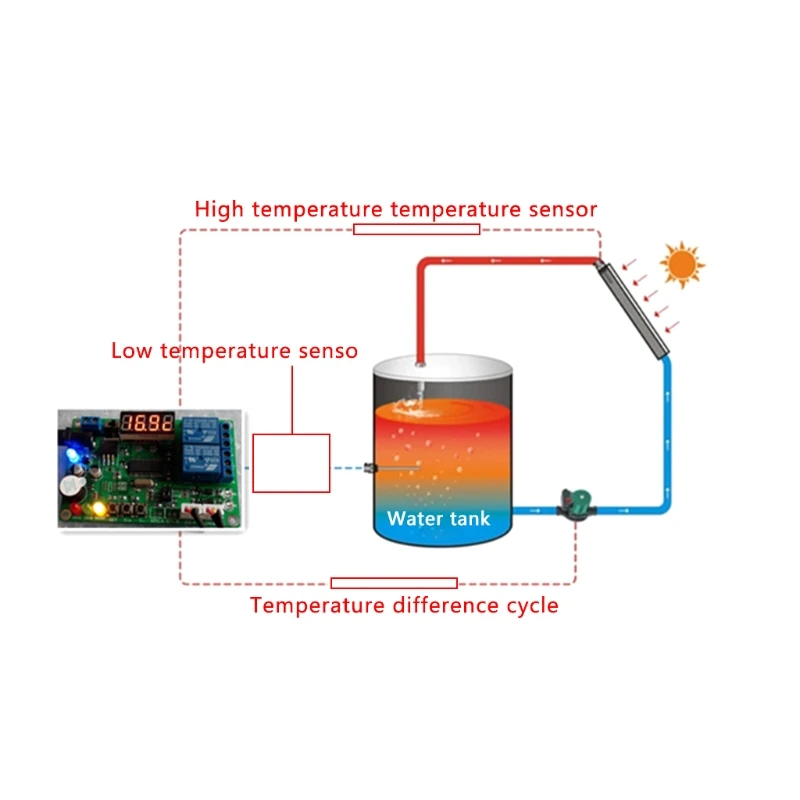

Пример 1: солнечный циркуляционный горячей воды, высокая температура Зонд из нержавеющей стали-низкий температурный зонд> 5,0 градусов, реле, разницу назад к 4,5 градусов реле выключено. Датчик низкой температуры больше, чем зонд высокой температуры, и реле не двигается.
Установите разницу температур 5.0C, разница в возврате установлена до 0,5 градусов, рабочий режим установлен на PP 1.
Пример 1: цикл конвекции воздуха, разница между двумя зонды> 3,0 градусов, реле, разницу назад к 2,7 градусов реле выключено. Низкая температура
Установите разность температур 3.0C, разница в возврате установлена до 0,3 градусов, рабочий режим установлен на PP 2.

Технический параметр
1. На основе сравнения разницы температур между двумя точками измерения температуры высокой температуры и низкой температуры, Работа водяного насоса:
1) разница температур = высокая температура значение низкой температуры.
2 режима работы: высокая температура-низкая температура> установленная температура, откройте выход, высокая температура-низкая температура <установка температуры-обратная температура, остановите выход.
2 загрузки автоматически обнаруживает количество датчиков, нет датчика вилки или просто подключите зонд зонда, индикатор тревоги 0000.
3. Постоянная память: после того, как питание снова отключено на последний набор параметров и запущено состояние в эксплуатацию.

Номер канала: 2 канала

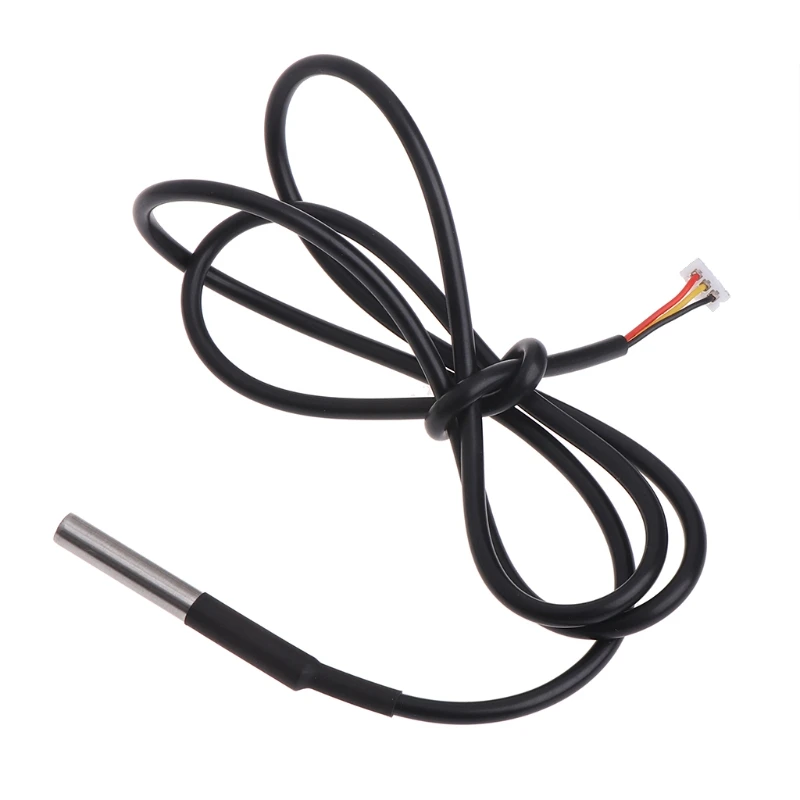

Датчик: цифровой водонепроницаемый датчик DS18B20 (1 м)
Точность измерения температуры: 0,1 ℃
Разрешение дисплея: 0,1 ℃
Управление возвратная разница: 0,1 ℃
Диапазон контроля температуры:-45℃ ~ 125℃
Выходная мощность привода: 10A, 250 V
Напряжение питания: 5-24 В постоянного тока 0.1A
Режим отображения: цифровая трубка 0,36 дюйма, 4 Бит
Вспомогательный модуль дисплея: красный желтый зеленый светодиод, вспомогательная настройка параметров
Режим ввода: сенсорная кнопка
Вспомогательная функция: каждое реле с фиолетовым светодиодом показывает, что выключение выключено, сигнал тревоги

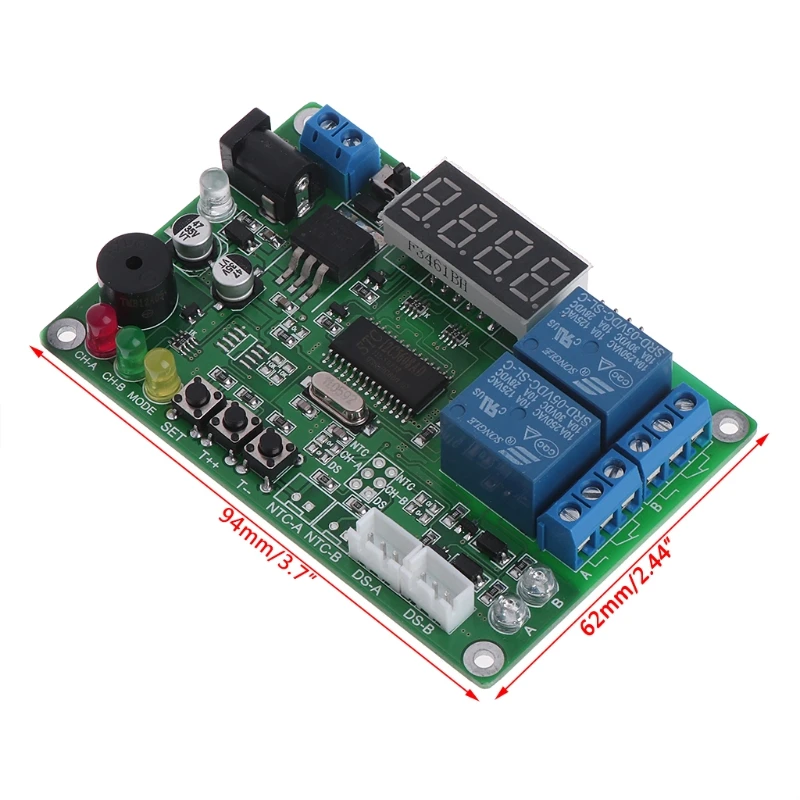

Размер: 94*62*18 мм
Расположение отверстия: 85*56 мм m3мм

Примечание:

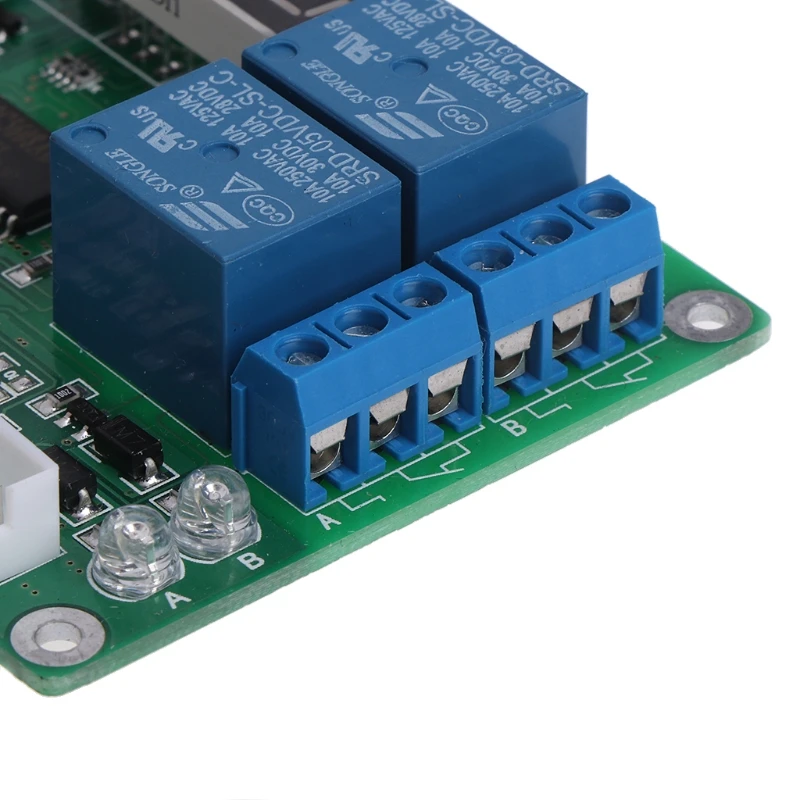

Изначально это было два релейного дизайна, 4 белых клеммы нижнего правого угла сварены, но многие покупатели соединяют не ту линию, чтобы избежать подключения неправильной линии, теперь мы только сварили реле и белый терминал, полностью возможны.

Настройка параметров метод

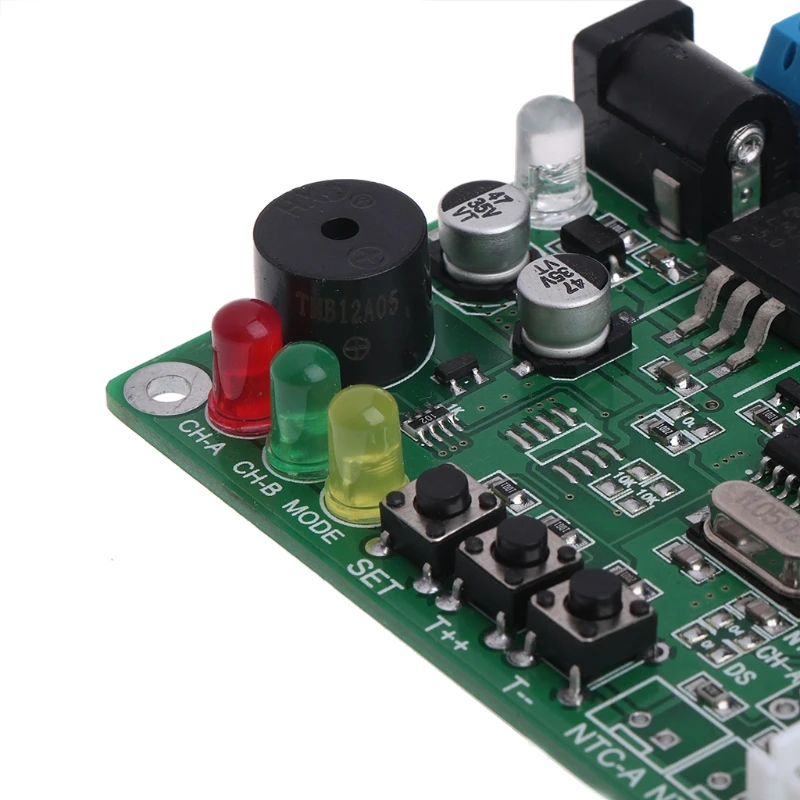

-Нажмите клавишу SET, желтый свет начинает мигать, экран дисплея отображает разницу в настройках температуры, в соответствии с «T + + T-», чтобы установить требуемое значение разницы температур. Шаблоны дисплея, такие как 7.1C
-Нажмите кнопку SET еще раз, желтый свет начинает мигать, экран дисплея отображает разницу в настройках температуры, разница в возврате, в соответствии с «T + + T-», чтобы установить разницу температур в возврате. Шаблоны дисплея, такие как H 1,2
-Нажмите клавишу SET снова, зеленый начинает мигать, экран дисплея отображает рабочий режим, в соответствии с «T + + T-» для настройки режима. Шаблоны отображения, такие как PP 2. PP 1 представляет односторонний режим работы, PP 2 представляет двусторонний режим работы.
-Нажмите клавишу SET снова, чтобы выйти из набора, светодиод выключен, показывая фактическую температуру измерения, система автоматически сохраняет параметры настройки, начала вводить работу.
-Специальное примечание: после установки, T + +, T-key настройки, без каких-либо действий ключа в течение 4S, система автоматически сохраняет текущие настройки параметров, А затем показать температуру измерения и войти в режим работы. Нажмите и удерживайте кнопку, значение ключа автоматически увеличивается.

Посылка включает в себя:
1 x 2-канальный цифровой контроллер температуры релейный модуль
2 x датчики
