25Wx2 капот 1969 усилитель комплекты класса A мощности аудио Плата 15A 2SC5200 трубка hd696.

25Wx2 капот 1969 усилитель комплекты класса A мощности аудио Плата 15A 2SC5200 трубка hd696.

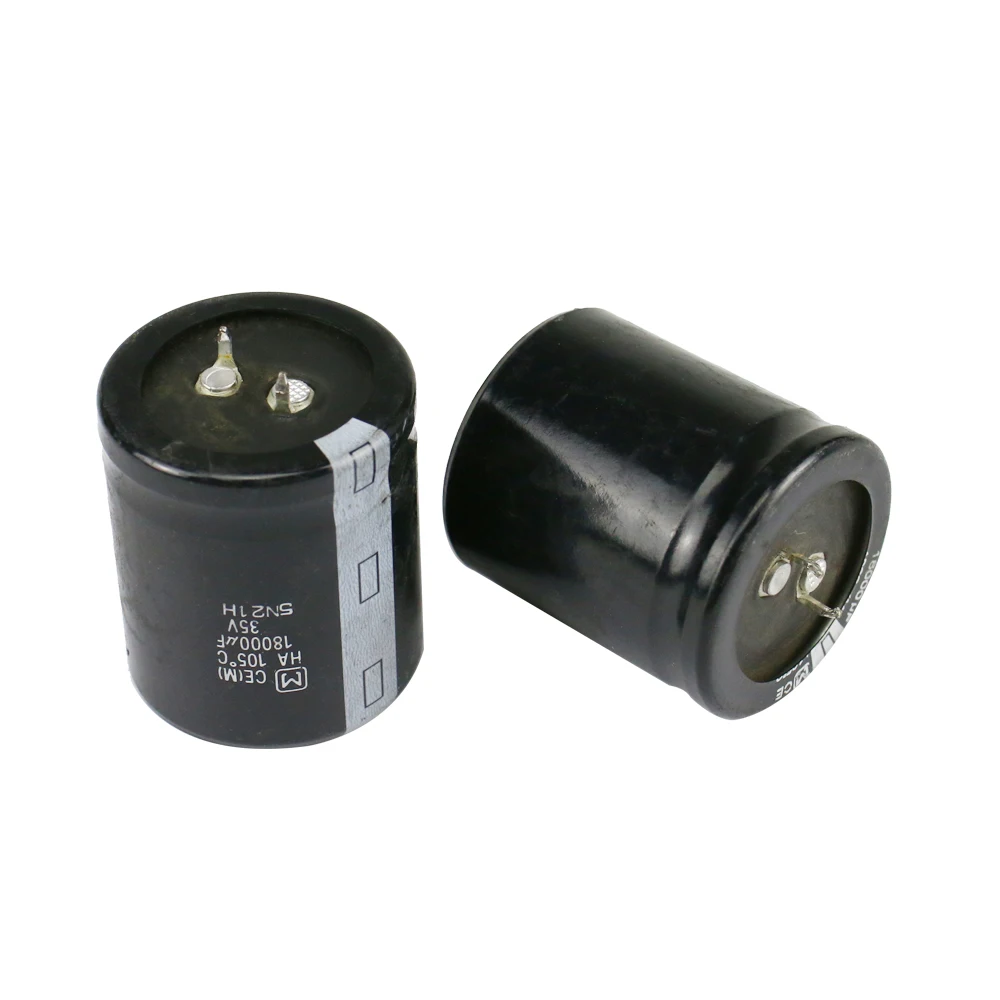

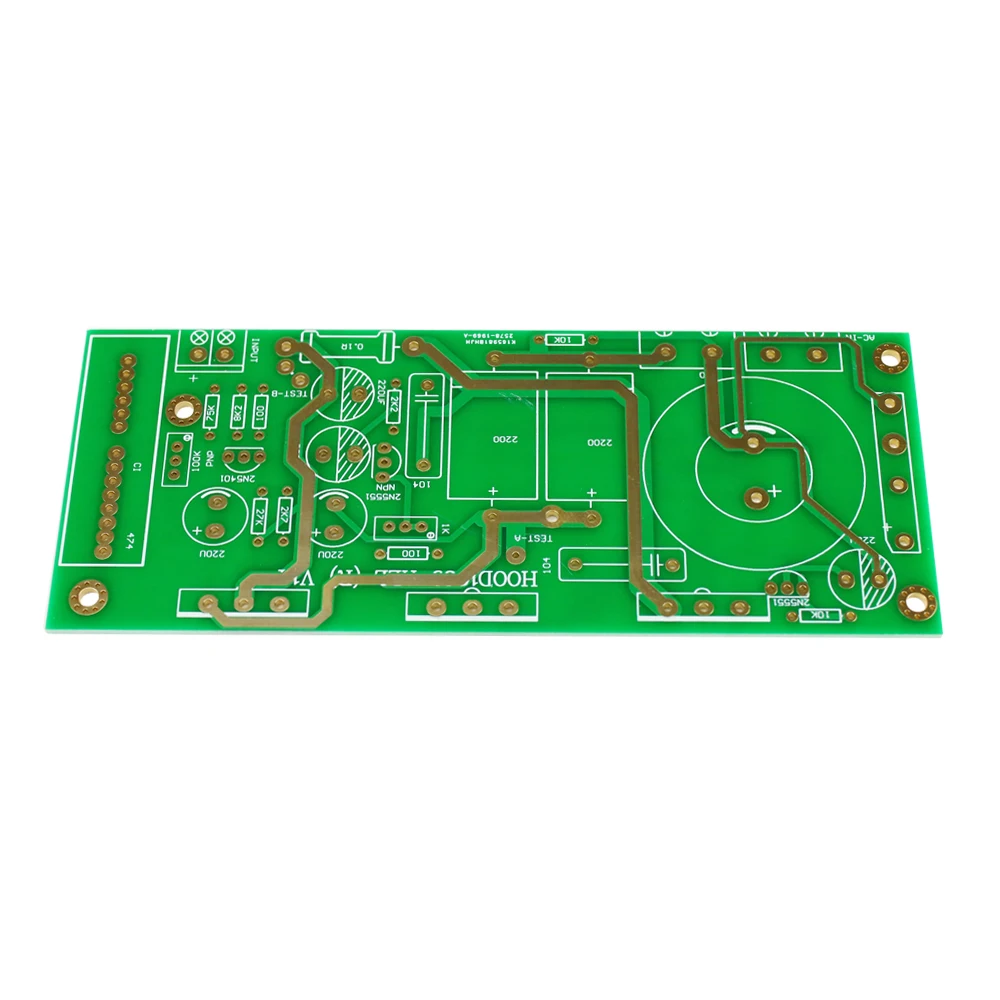

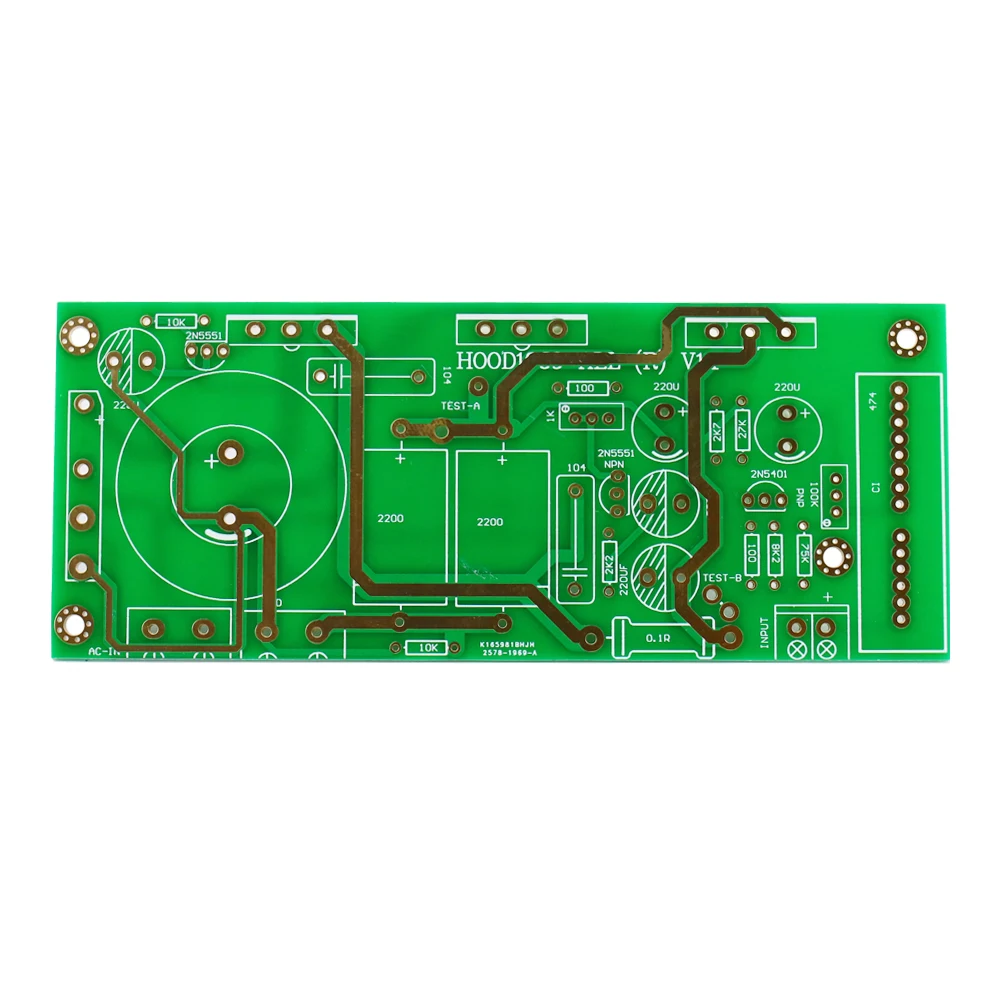

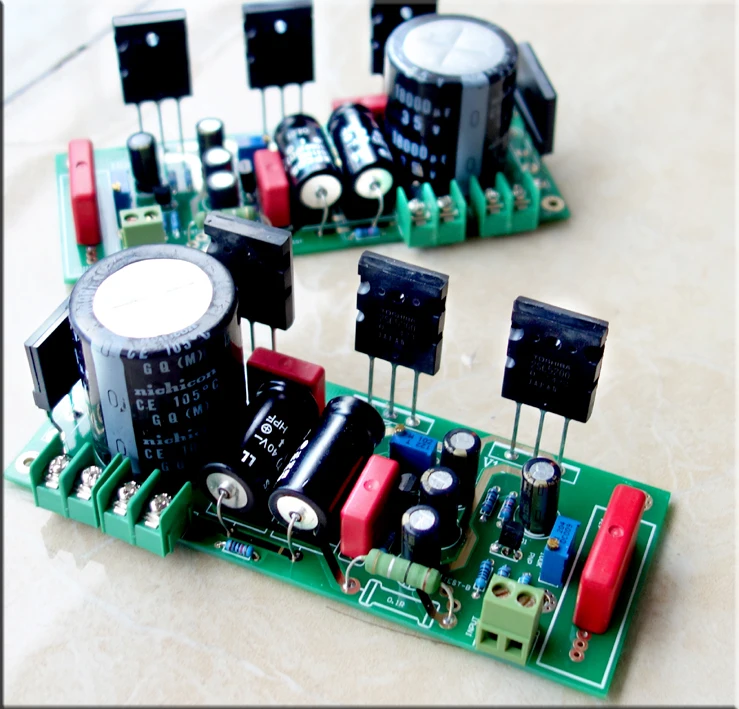

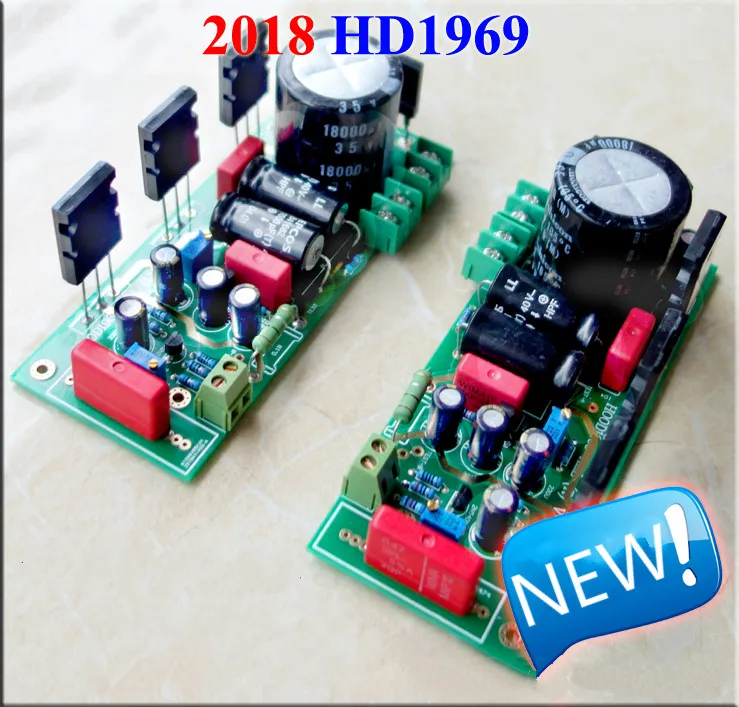

    Примечание: Это комплекты, нужно сделать это самостоятельно,  Некоторые материалы разобранны.  Материалы будут заменены время от времени, пожалуйста, обратитесь к фактическому продукту 2018 новая оптимизация цепи и выбор тяжелого материала компонентов, действительно, наиболее стоит сделать усилитель 1969! PCB для двусторонней золотой пластины   Общий hd69, качество звука распознается всеми, единственный минус только 10-13 Вт, вождение большой динамик немного трудно, в этой версии используется Toshiba' 15A 2SC5200 привод, схема оптимизирована, выходная мощность и ток значительно улучшены,Выходная мощность может быть увеличена до 25 Вт    Преимущество:   1, используя 6 производственного цикла программы, в том числе двое электронный буфер фильтр, вы можете избежать включение и выключение, когда гул ударного звука спикер является хорошей защитой, 4-трубчатая доска, ботинок абсолютно смывает длительное использование поврежденных динамиков.   2, используя 4-полосная HD1969, при нормальных обстоятельствах, каждый канал с минимальным количеством 30000 мкФ конденсатор с алюминиевой крышкой, едва может гарантировать отсутствие шума, потому что переменного тока пульсации очень велик, 6-трубки версия, до тех пор, пока фильтр с 4700 мкФ конденсатором может быть (например, электронный фильтр Дарлингтон метод, увеличение 1000, Основание подключено к конденсатору 220U, фильтрующий эффект эквивалентен фильтрующему эффекту 220000 микро-фильтра (220X1000), поэтому для достижения очень тихих, детальных, уровневых, 6 эффект трубки и стоимость лучше, чем 4 трубки.   3 оригинал с очень хорошим. Toshiba' 5200 аудиотрубка, Nikon' 18000U конденсатор высокотоковый мост реактор Германия MKP10 серии конденсаторов высокой потери, Siemens выходной конденсатор, Япония Panasonic' золото FC электролитическая, Тайвань изогнутая медная булавка 1% прецизионные резисторы   4. Преимущество использования двойных конденсаторов параллельно заключается в уменьшении высокочастотного внутреннего сопротивления, пусть высокая частота будет более деликатной и прозрачной   5. Каждая плата также имеет новый блок питания MKP10-104 конденсаторов, чтобы еще больше уменьшить сопротивление источника питания, уровень детализации более четко     Размер печатной платы: 127 мм X 48 мм     Используйте и Тестируйте:! Это яркое место. Проверка общей платы для регулировки амперметра, поэтому из-за большого тока, высокой потери между линиями, ошибки тестового тока, мы улучшили этот ярлык, вы можете сослаться на следующие методы отладки.   Средней скорости:   1. TEST-B сначала измерить напряжение на земле, Если измерить 30 в 2. Регулировка 204 регулируемого TEST-A точечного напряжения составляет половину TEST-B, что составляет 15 в   Измерение 102 может быть передано между двумя напряжениями 0,1-0,2 в, статическим в это время 1-2A, TEST-B после тестовой точки 2 короткого замыкания для завершения теста.     Трансформатор предлагается использовать 4 линии, такие как AC-0 AC-0, 1 сторона 2 линии, не рекомендуется использовать AC-0-AC трансформатор,   Трансформаторная ЭДС диапазон: AC12V для AC28V     Посылка 2 шт. "сделай сам"
