Описание товара
Описание:
Название комплекта: NE555 + CD4017 комплект водяного освещения/Запчасти
Напряжение источника питания: 2,5-14,5 В

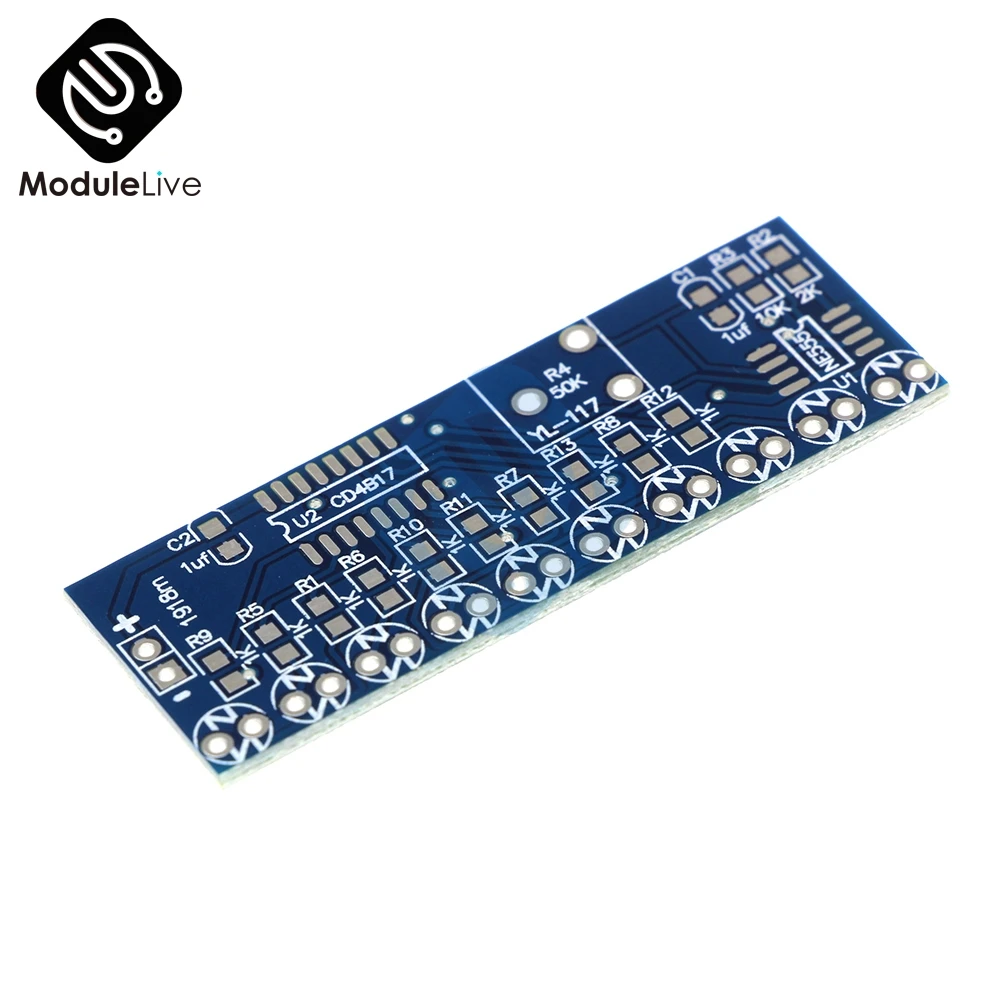

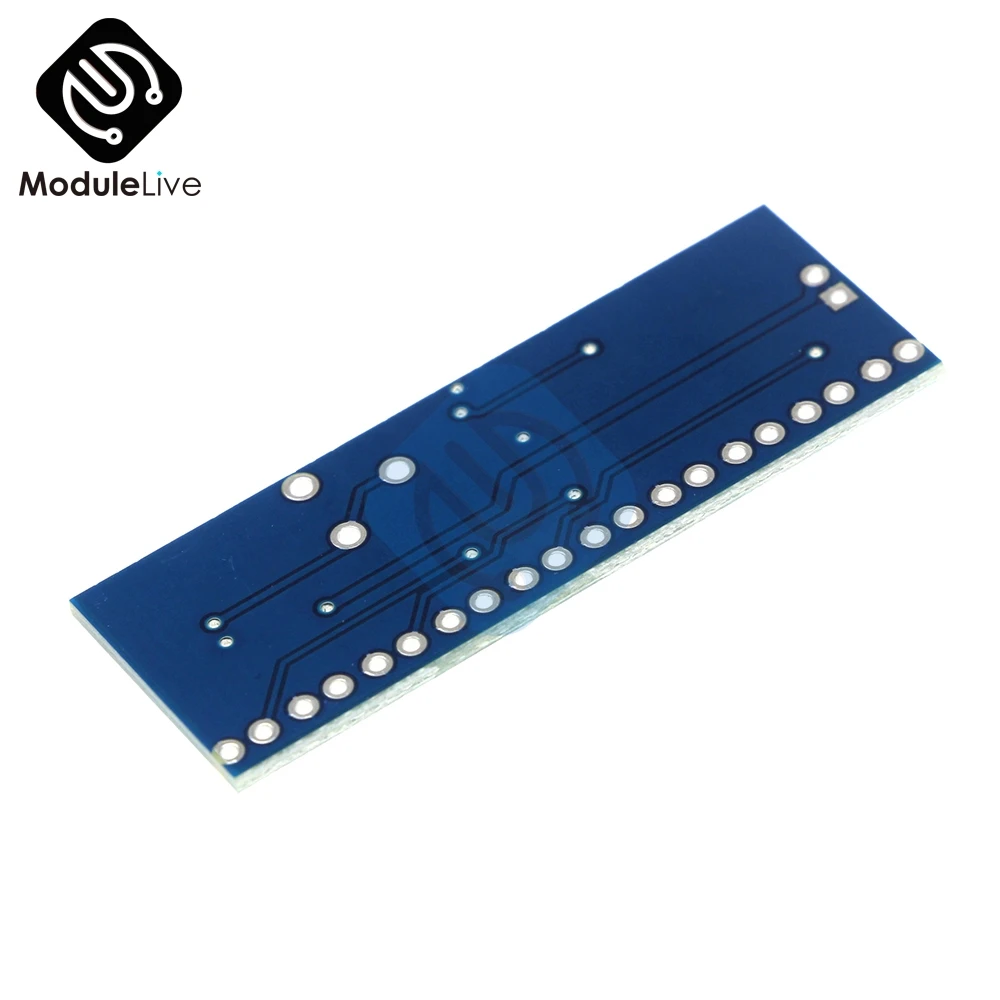

Размер печатной платы: 5,4 см * 2,1 см
Толщина печатной платы: 1,6 мм

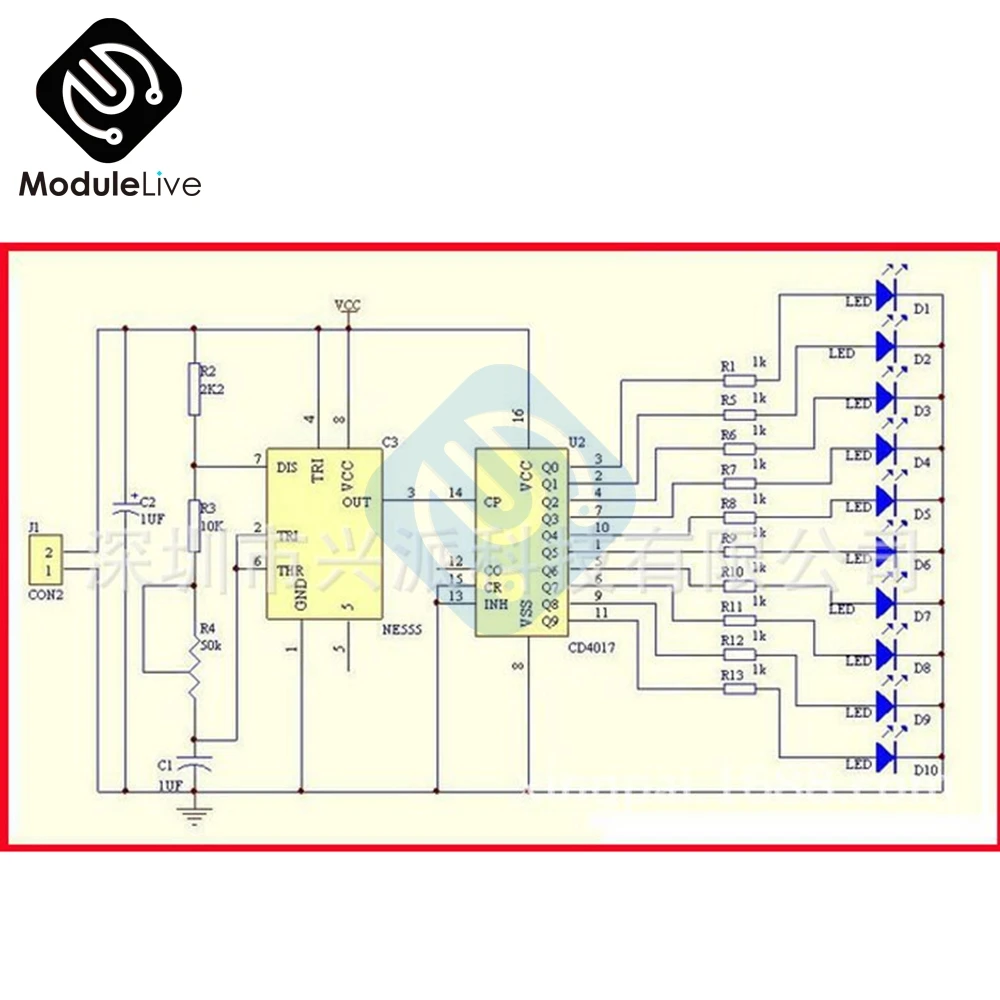

Схема:
Основная схема набора и десятичная контурная схема, Генерируемая часами, NE555 как ядро самовозбуждаемой мультивибромощности через R2, R3, R4 для зарядки конденсатора C1, c1, когда начинается зарядка, NE555 2 фута все еще на низком уровне, Таким образом, выход pin 3 идет высоко, когда поставка R2, R3, R4 для зарядки C1 до 2/3 напряжения источника питания, выходной штырь 3 уровня от высокого до низкого, проводимость внутреннего разряда NE555 конденсатор C1 через R4, R3, NE555 7 футов разряжается до тех пор, пока напряжение через C1 не будет меньше 1/3 напряжения источника питания, уровень 3 футов NE555 и от низкого до высокого. C1 и перезарядка, это цикловое колебание формируется. Время зарядки: 0,695 (R2 + R3 + R4) C1, Время разряда: 0,695 (R4 + R3) C1, R4 может регулироваться для контроля выходной частоты осциллятора, осциллирующий сигнал часов применяется непрерывно NE555 CD4017 14 футов, На 10 CD4017 подключен к выходу 10 светодиодов, когда 10 поворотов выход CD4017 производит высокий уровень в сигнале часов применяется, d1-D10 последовательно горит для формирования эффекта водяного освещения.
Регулировка скорости потока может быть скорректирована R4 светодиодные лампы.

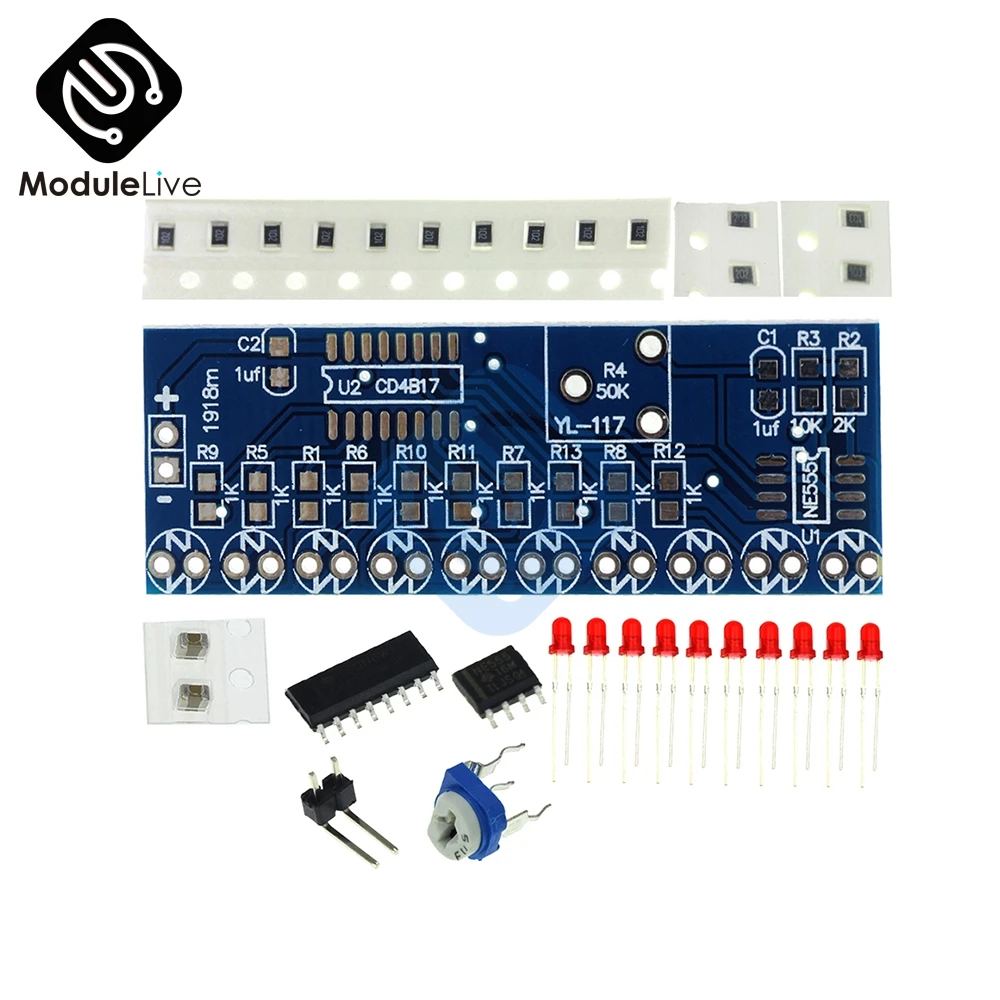

СПИСОК КОМПОНЕНТОВ:
Количество наименований элементов
Печатная плата 1
ИЗОГНУТЫЙ ШТИФТ 2 P 1
Конденсатор мкФ 2
Красный светодиод 3 мм 10
Резистор 1 K 10
2,2 K резистор 1
Резистор 10 K 1
50 K белый синий потенциометр 1
NE555 1
CD4017 1
