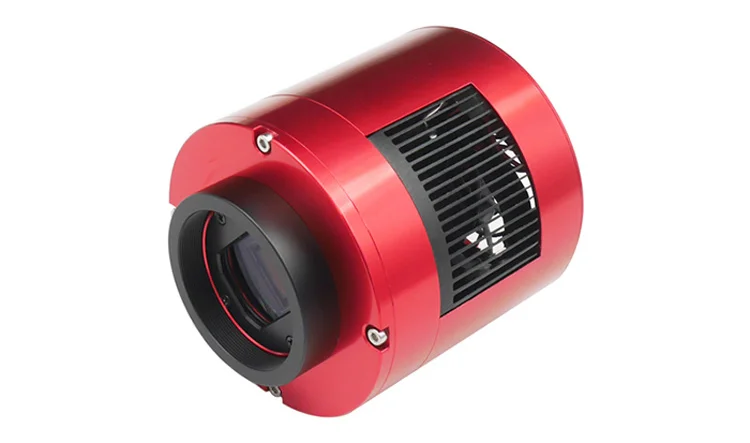

ZWO ASI294MC Pro (цветной) охлаждаемый Camera 256MB DDR буфер|buffer| |

ZWO ASI294MC Pro (цветной) охлаждаемый Camera 256MB DDR буфер|buffer| |

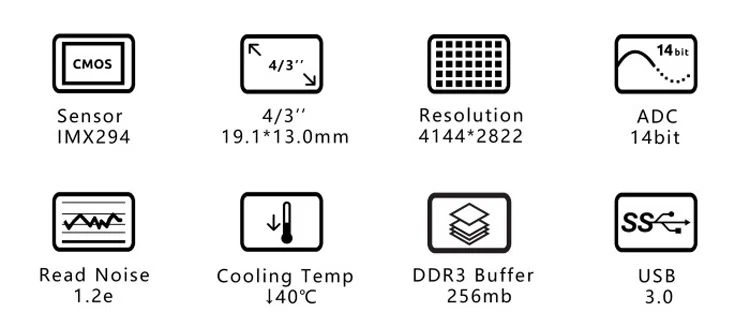

Технические детали камеры

Сенсор: 4/3 & Prime; SONY IMX294 CMOS
Диагональ: 23,2 мм
Разрешение: 11,7 мегапикселей 4144X2822
Размер пикселя: 4,63 & micro; m
Узор Bayer: RGGB
Затвор: прокатный затвор
Диапазон экспозиции: 32 & micro; s-2000s
ROI: поддерживается
Чтение шума: 1,2 E @ 39 дБ усиление
Пик QE: TBD
Полная мощность: 63.7ke
ADC: 14 бит
DDRIII буфер: 256 Мб
Интерфейс: USB3.0/USB2.0
Адаптер: M42X0.75
Защитное окно: AR window
Размеры: диаметр 78 мм
Вес: 410 г
Расстояние фокусировки сзади: 6,5 мм
Охлаждение: регулируемый двухступенчатый TEC
Дельта T: 35 °C-40 °C ниже окружающей среды
Потребляемая мощность камеры: 650 мА при 5 В
Потребляемая мощность охладителя: 12 В при макс. 3 А
Рабочая температура:-5 °C-45 °C
Температура хранения:-20 °C-60 °C
Рабочая Относительная влажность: 20%-80%
Относительная Влажность хранения: 20%-95%
Макс FPS при полном разрешении:
10 бит ADC
4144 × 2822 19 кадров в секунду
14 бит ADC
4144 × 2822 16 кадров в секунду

Разрешение USB 3,0 Raw16
4144 × 2822 16.3fps
4096 × 2160 21,1 кадров в секунду
3840 × 2160 21,1 кадров в секунду
1920 × 1080 40,9 кадров в секунду
1280 × 720 59,7 кадров в секунду
640 × 480 85.9fps
320 × 240 153.4fps

Разрешение USB 3,0 Raw8 и высокая скорость
4144 × 2822 19.0fps
4096 × 2160 24,7 кадров в секунду
3840 × 2160 24,7 кадров в секунду
1920 × 1080 47,9 кадров в секунду
1280 × 720 69,8 кадров в секунду
640 × 480 100.5fps
320 × 240 179.3fps

Больше разрешений в программном обеспечении, поддержка разрешения на заказ.

ASI294-первая камера в мире, оснащенная новейшим сенсором Sony IMX294CJK.

IMX294CJK

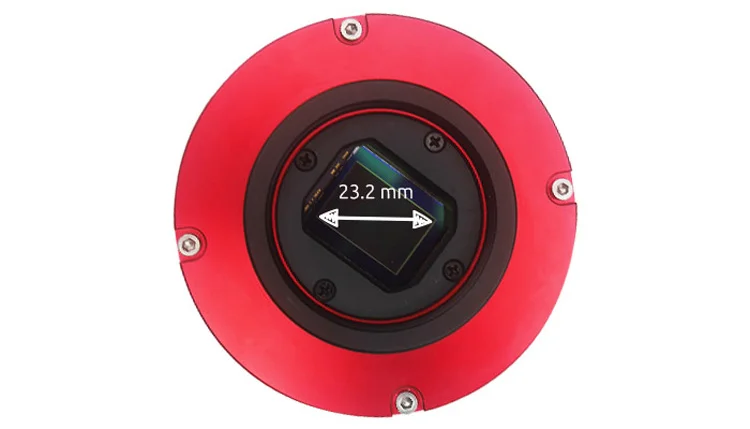

Sony 10,71 M-эффективный цветной датчик изображения CMOS (официальное описание с сайта Sony) с диагональю 21,63 мм (формат 4/3). ZWO усовершенствовал датчик и восстановил его, чтобы увеличить диагональ до 23,2 мм с приблизительно 11,71 М-эффективными пикселями (формат 4/3).

  Высокочувствительный Тип 4/3 CMOS датчик изображения, который поддерживает 4 K для астрономических камер и промышленных приложений

Датчик IMX294CJK-это первый Встроенный датчик изображения для астрономических камер, использующих формат 4/3, и обеспечивает необходимое количество пикселей для истинного выхода 4 k на 120 кадров в секунду (w/ADC 10-битный выходной режим, ASI294MC может работать до 25 кадров в секунду в формате 4 k при использовании с USB 3,0). Кроме того, использование пикселей большего размера достигает SNR1s (ссылка на страницу Sony на SNR1s, поэтому люди знают, что это означает) 0,14 lx *, что очень близко к значению ASI224 (0,13 lx *).

Исключительная низкая производительность освещения

Исключительная низкая производительность SNR: 0,14 lx реализуется с помощью большой оптической системы и путем расширения площади на пиксель до 4,63 & micro; m. Это делает IMX294CJK идеальным для применения на рынке астрономических камер, которые требуют низкой освещенности.

Буфер памяти DDR

Камера ASI294MC Pro оснащена буфером памяти DDR3 объемом 256 Мб для повышения надежности передачи данных. Кроме того, использование буфера памяти минимизирует амп-свечение, что вызвано медленной скоростью передачи, когда камера используется с портом USB 2,0.

Буфер памяти DDR является основным отличием между камерами ASI «Cool» и «Pro».

14bit ADC w/13 stops DR

ASI294 имеет 14-битный блок ADC, что позволяет ему достичь 13 остановок динамического диапазона. Это отличная характеристика для изображения глубокого неба, который по своей природе является высоким динамическим диапазоном. На 13 остановках ASI294 имеет еще более динамический диапазон, чем ASI1600.

Режим HCG

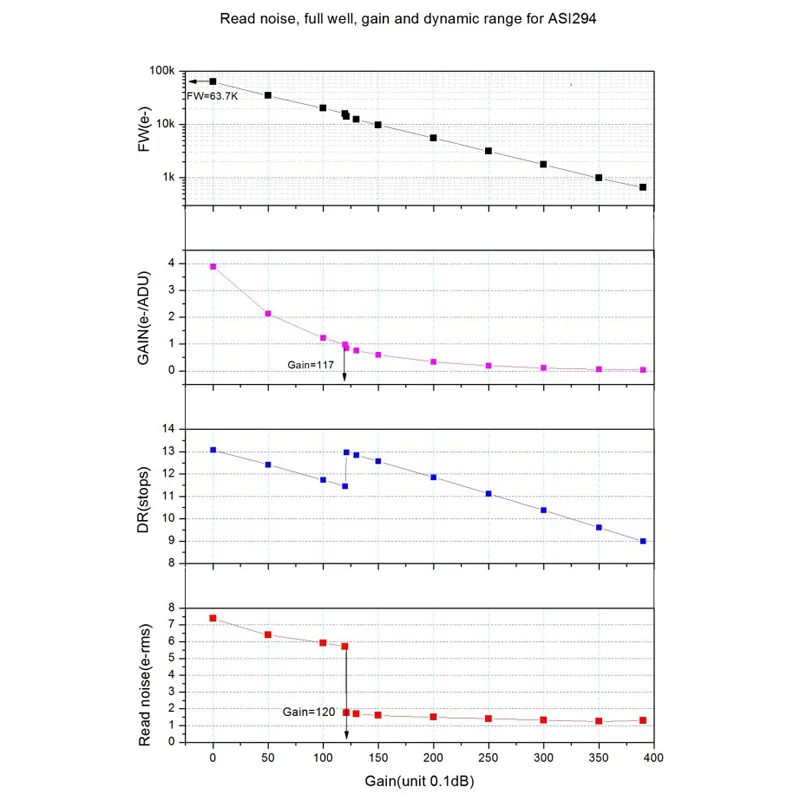

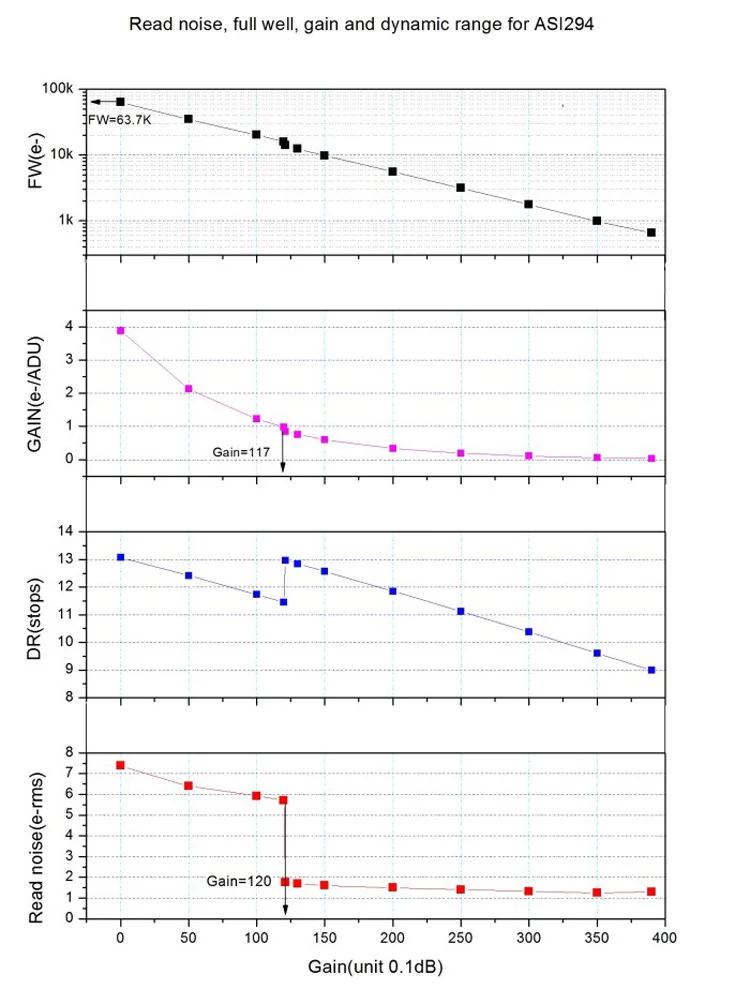

Режим HCG (с высоким коэффициентом усиления преобразования), который уменьшает шум чтения до более низких уровней при более высоком коэффициенте усиления без потери в динамический диапазон, автоматически включается, когда Настройка усиления составляет 120 или выше. Уровень шума при считывании будет снижаться до 2e, в то время как динамический диапазон останется на 13 остановках.

Полная емкость скважины

63700e полностью хорошо, что в 3 раза превышает емкость asi1600. Даже яркие звезды не будут насыщаться Под длительным воздействием.

Эта камера может достичь более высокого уровня SNR (Отношение сигнал-шум) только с одной экспозицией.

Надежная механика

ASI294MC Pro имеет ту же механику, что и ASI1600 Pro. Есть четыре винта, которые закрывают камеру датчика. Наша конструкция камеры была тщательно протестирована и очень стабильна.

Даже при использовании в условиях повышенной влажности, ASI294MC Pro будет работать нормально без проблем с росой.

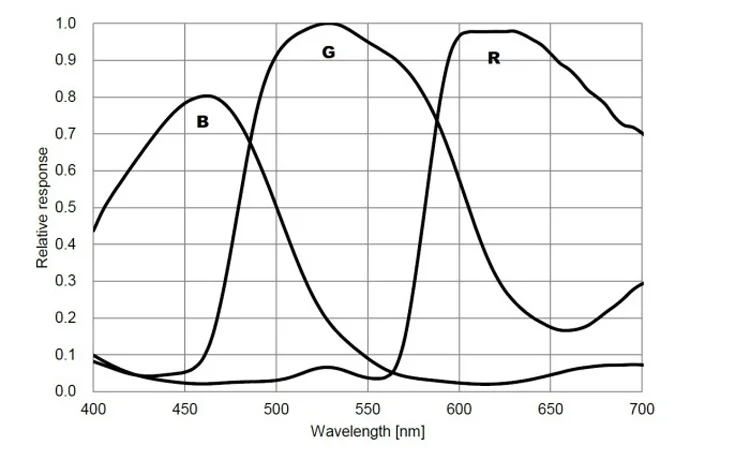

Высокий QE

Датчик IMX294-это датчик BSI (Тип подсветки задней стороны), который имеет очень высокий QE (Квантовая эффективность, которую мы оцениваем выше 75% пика).

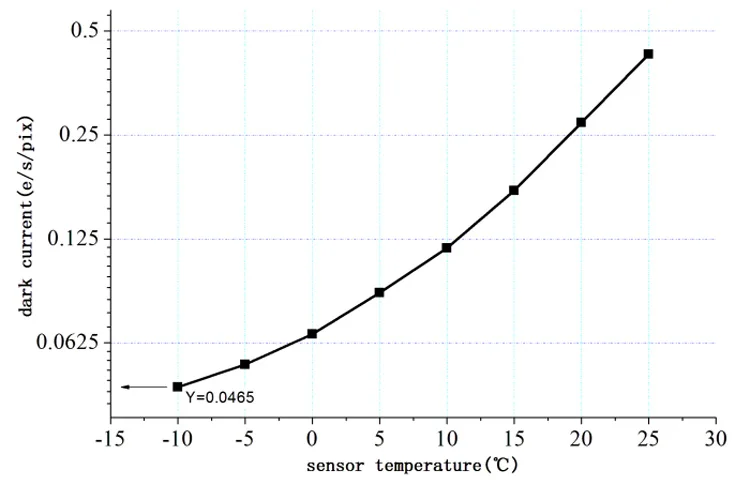

Темный ток

Темный ток ASI294 немного ниже, чем ASI1600 при той же температуре, на основе наших результатов испытаний.Образец темной рамки @ самые высокие настройки динамического диапазона, 300 s,-10 °C, bin1. Пожалуйста, проверьте темную рамку, чтобы убедиться, что вы полностью знаете производительность.

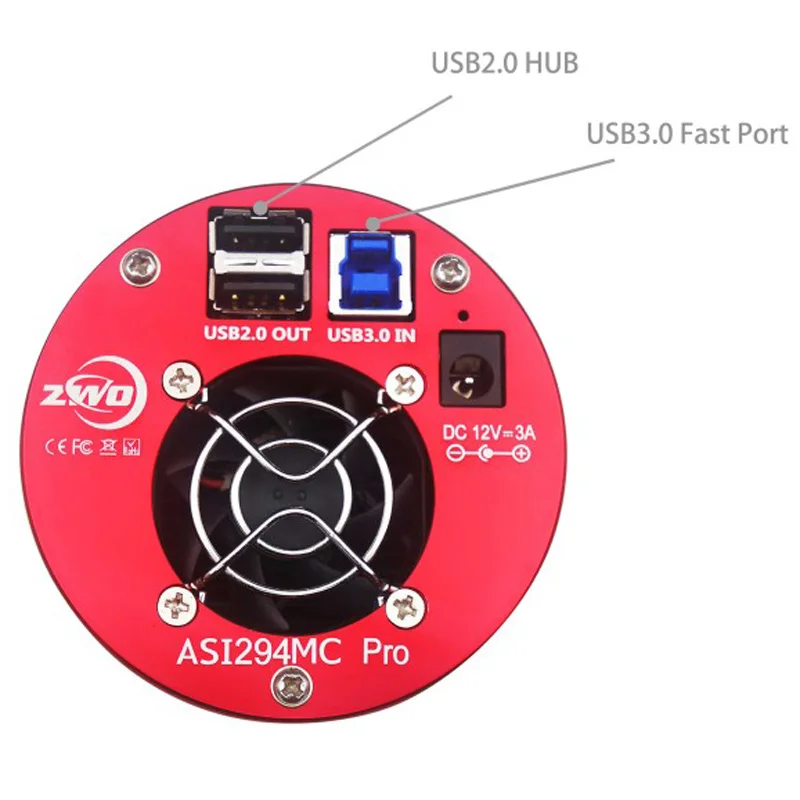

Порт USB 3,0 и концентратор USB2.0

Порт USB 3,0:Обеспечить пропускную способность 5 Гб, чтобы позволить ASI294 Pro работать с 16 fps (14 бит, нормальный режим) или 19 fps (10 бит, высокоскоростной режим) при полном разрешении (11,7 мега).

Рекомендуемый кулер питания: 12 В @ 3-5A (или более) DC адаптер (2,1 × 5,5 мм, центральный полюс положительный). Также подходит: аккумулятор постоянного тока с 9-15 в.

Использование аккумулятора с напряжением 9-15 в также подходит для питания охладителя.

Концентратор USB 2,0:Можно подключить к различным аксессуарам, таким как колесо фильтра, направляющая камера и электронный фокус, чтобы вы могли лучше управлять своими кабелями. ASI294 Pro включает два коротких кабеля USB 2,0 длиной 0,5 М. Встроенный концентратор USB 2,0 питается от внешнего источника питания при подключении.

Система охлаждения

ASI294 Pro имеет 2-ступенчатую систему охлаждения TEC, которая обеспечивает глубокое охлаждение (35 °C-40 °C ниже окружающей среды). Кулер требует внешнего источника питания,AC-DC адаптер питания не входит в комплект.

Соединительный чертеж

1.M43-T2 адаптер (опционально)

2.EOS-T2 адаптер (опционально)

3.2 ”фильтр (опционально)

4.1,25 ”Т-крепление

5.1,25 ”фильтр (опционально)

6.M42-1.25 ”адаптер

7.Расширитель T2 11 мм

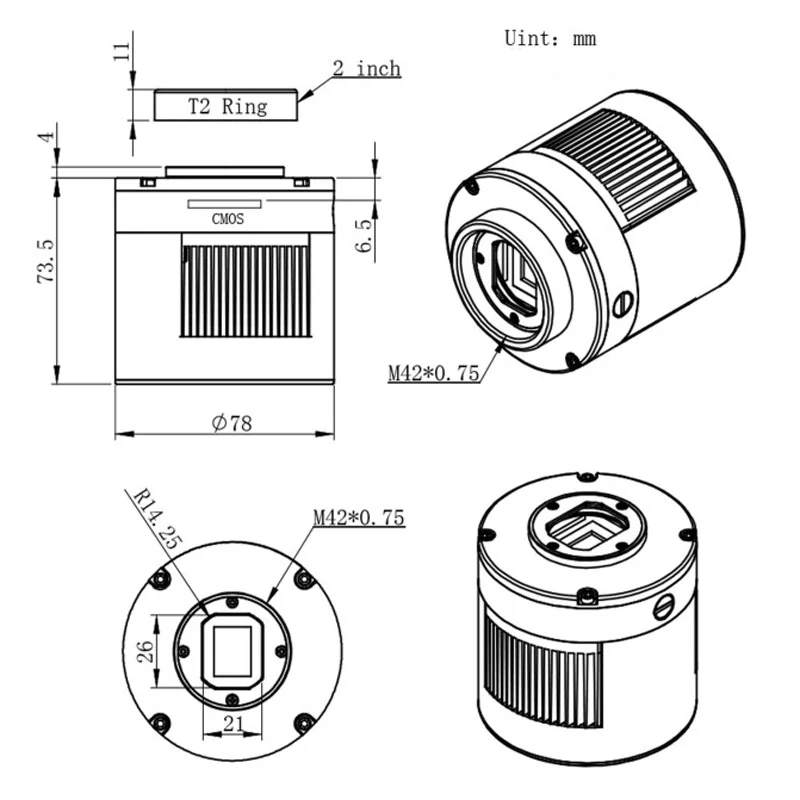

Механический рисунок

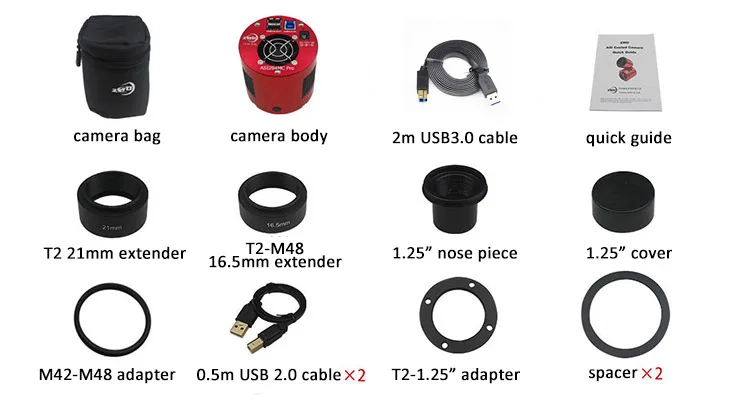

Комплектация:

ASI294 Pro box включает в себя все необходимые кабели, адаптеры и руководства.

Примечание: охлаждениеZWO ASIКамерыТребуетсяA 12 vИсточник питания, который не входит в комплект поставки камеры. Вам нужно заказать подходящий источник питания.
