Один,

Два, платформа разработки приложений iCore3, технический индекс

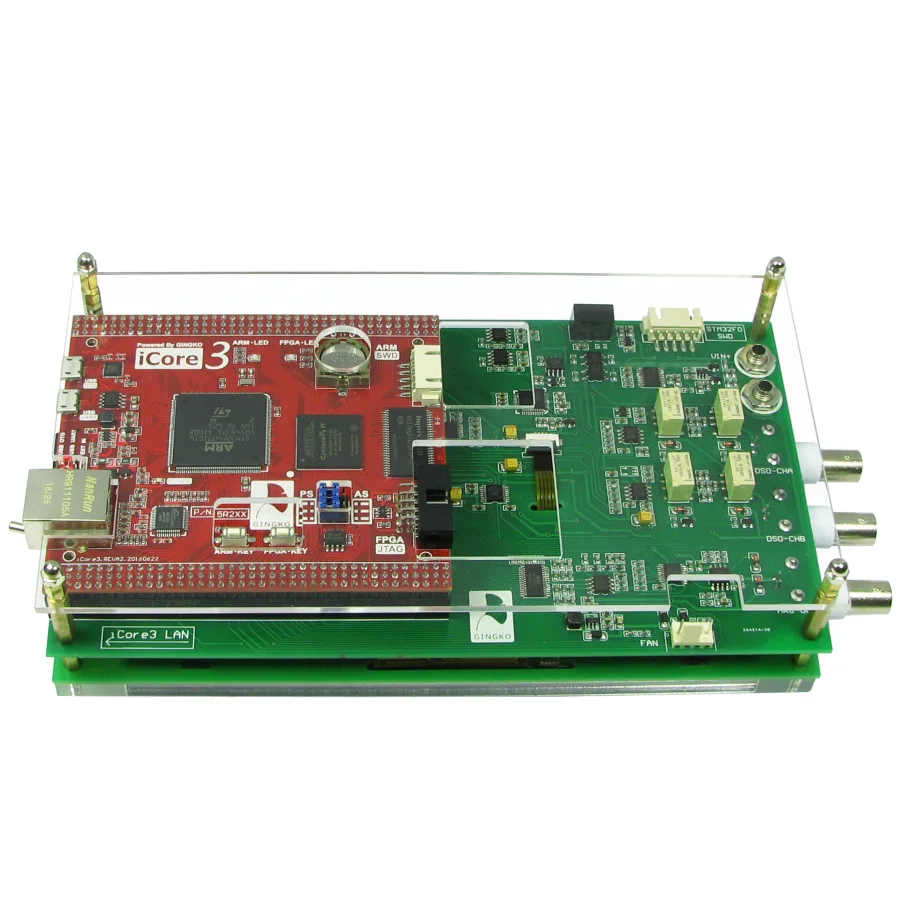

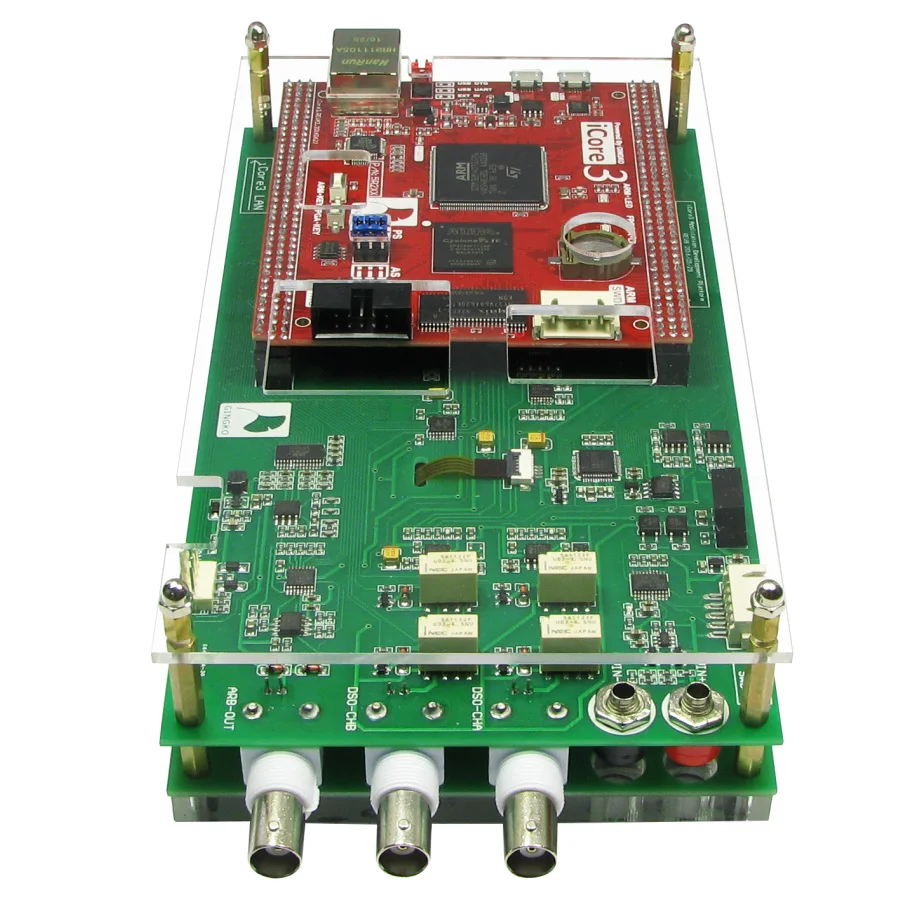

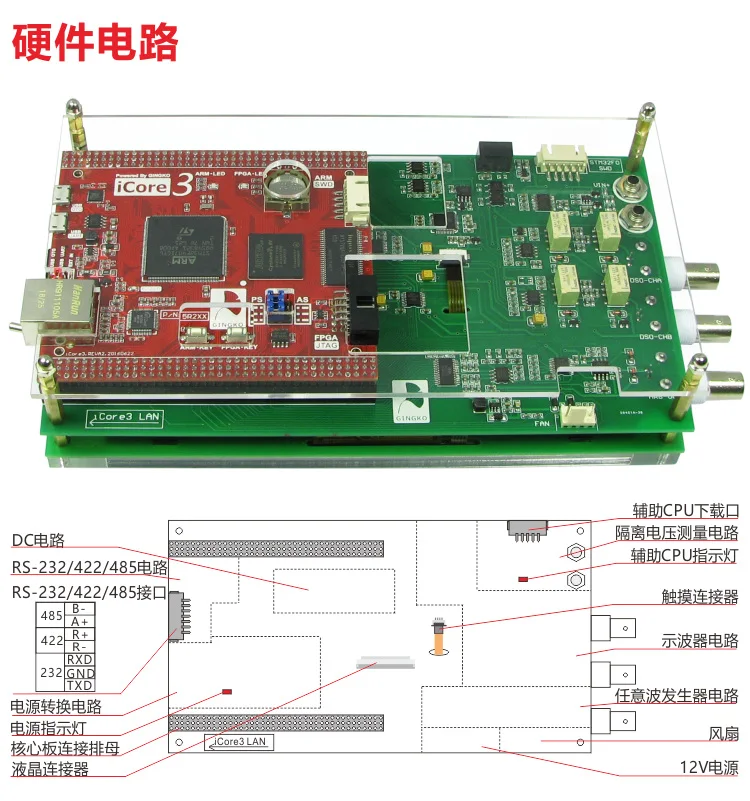

1,Структура: Основная плата ICore3 plus, расширенный режим платы, полностью унаследует преимущества основной платы iCore3;

2, Мощность управления:Схемы понижения напряжения, повышения, изменения напряжения, мониторинг напряжения и тока в режиме реального времени, путем выборки высокого бокового тока.Управление;

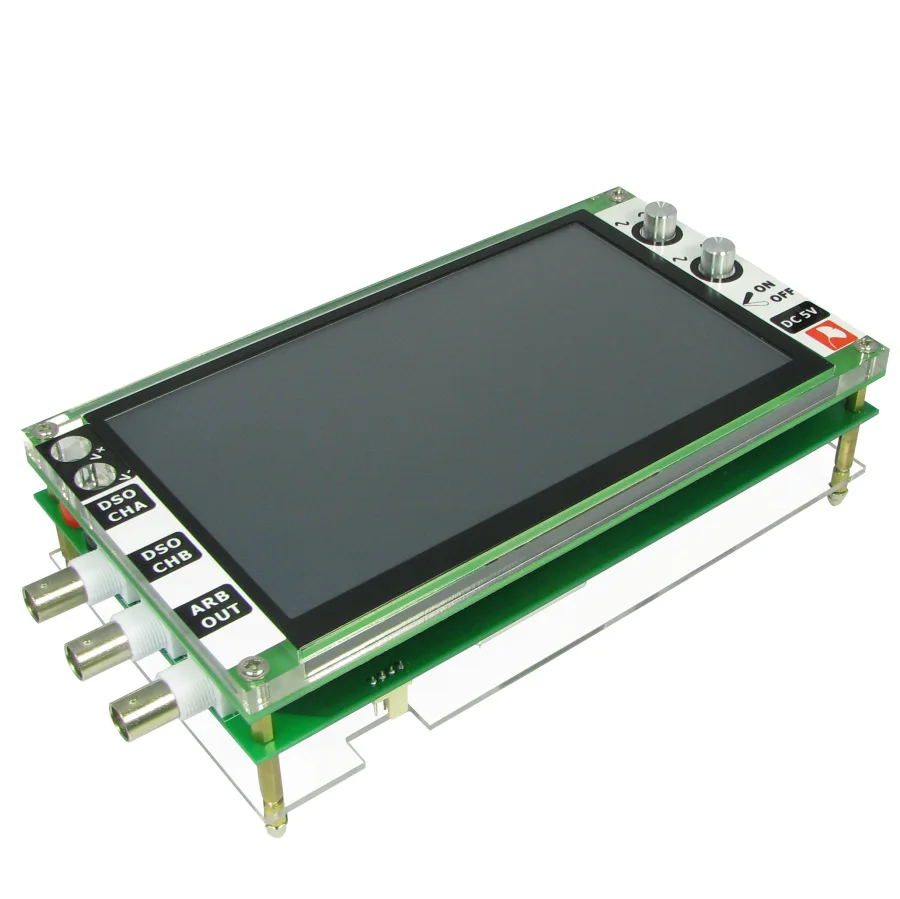

3, Дисплей часть:7 дюймов Цвет ЖК-дисплей сенсорный экран сопротивления, разрешение 800x480; Драйвера FPGA, SDRAM (синхронное динамическое ОЗУ) в качестве памяти независимыми правами интеллектуальной собственности;

4, ОсциллографДвухканальный осциллограф с частотой дискретизации 100 МГц;

5, Генератор сигналов:Одноканальный 100 МГц Частота дискретизации, выход 10 МГц генератор произвольных волн;

6, ВольтметрВысокоточный изоляционный Вольтметр и канал, с микропроцессором STM32F0 (изоляцией);

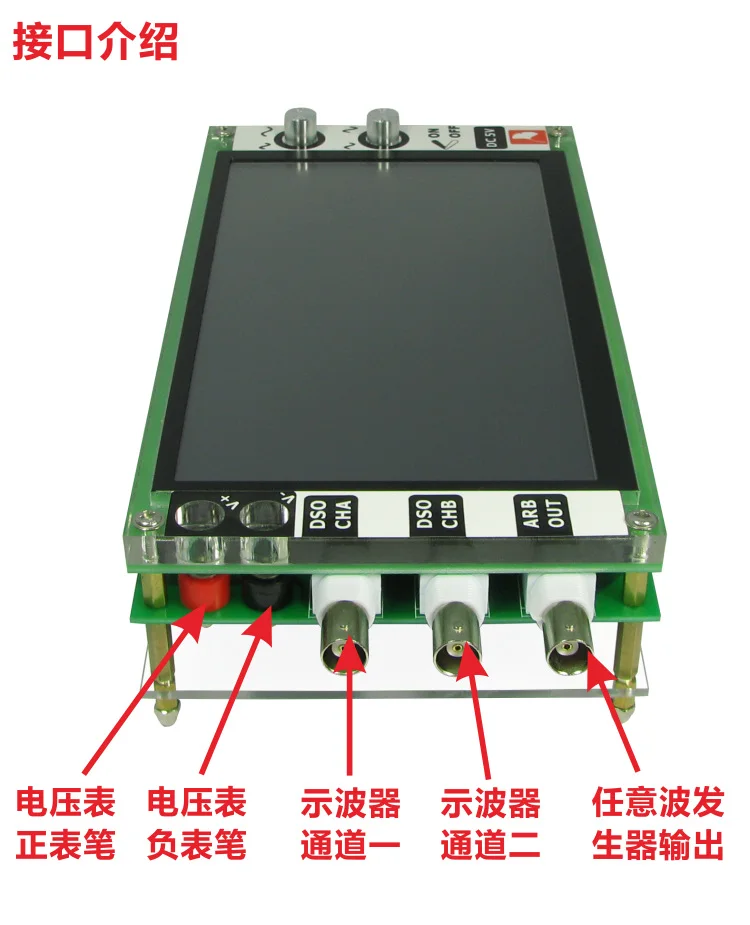

7, ИнтерфейсRS-232 / RS-4Высокоскоростной Ethernet-интерфейс, 85 / RS-422 / USB-OTG;

8, ДругоеДатчик температуры, звуковой сигнал, цепь управления, скоростной вентилятор с измерением, два набора роторных кодеров;

9. Все интерфейсы программного обеспечения рассчитаны на emwin5.22.

10. Поддержка операционной системы uC/OS III.

Три, преимущества платформы:

1, Гетерогенные преимущества двух ядер:Это CPU + FPGA dual core advantage, инструкции по ЦП выполняются серийно, и FPGA может рассматриваться как "параллельный" процессор, например, ЦП является общим менеджером компании, И FPGA можно увидеть как много секретов, министеров и других компонентов профессиональной команды; Что такое отношение к менеджеру, влияет на эффективность; Два-это важный момент, когда дело в прошлом будет задержано. Идея использования процессора + FPGA намного лучше. Главный управляющий (ЦП) определяет некоторые ключевые задачи и присваивает задачи один на один (логические параллельные блоки FPGA), чтобы они могли управлять друг друга отдельно, чтобы они были безопасными, надежными, быстро реагирует и эффективно.

2, Преимущества управления питанием:Электронные продукты могут работать стабильно, Первая цепь, связанная с блоком питания, эта платформа не только для достижения общей конверсии мощности (включая линейное преобразование мощности, преобразование мощности переключателя, повышающее и понижающее напряжение и т. Д.), а также для достижения высокой боковой системы обнаружения и оценки тока, которая может заряжаться в режиме реального времени, Если обнаружится ненормальное, сразу же уведомит пользователя; Эти характеристики будут видны только в товарах, нет общей платы разработки.

3, Преимущества аналоговой цепи:Сейчас много онлайн-площадок, более 90% только некоторых периферийных ЦП, большинство с простой ADC, простая функциональная проверка DAC; Реальные системы, продукты, аналоговые схемы представляют собой пропорцию немного лучше, чем цифровая часть небольшого, Но трудность намного выше, чем цифровая часть, И не для того, чтобы сделать хороший продукт с ЦП, новички часто оставляют без внимания этот момент. На данной платформе предусмотрен двухканальный осциллограф, многофункциональный генератор произвольных волн, высокоточный изоляционный вольтметр, покрывает почти все области применения, и обычная макетная плата не имеет такой функции.

4, ЖК-драйвер IP core преимущества:Мы действительно осознали логику ЖК-драйвера, используя SDRAM для кэширования, и сделали удовлетворительный интерфейс man-machine на основе этого драйвера. Этот код является стабильным и трудным, и продает только такие продукты на рынке, но ни один не обеспечивает тот же исходный код, что и мы.

5, Процессор + FPGA бесшовное интегрированное преимущества:Мы осуществляем режимы связи STM32 и FPGA, а также создание u-диска на основе tf-карты, функция онлайн-настройки FPGA на основе Ethernet, на основе функции исходного кода в Интернете, является первой, чтобы предоставить нам.

6, Два преимущества разработки:На основе двух данных разработки icore3 (включая код программного обеспечения, инкапсуляцию оборудования и т. д.), мы все используем специальный режим управления человеком. Нам нужно развитие в два раза. Мы научим вас шаг за руками.

7, Преимущества оригинального кода:В настоящее время мы предоставили более 80 образцов на основе iCore3 и постоянно обновляемся, а затем исходный код, основанный на этой платформе, будет больше.

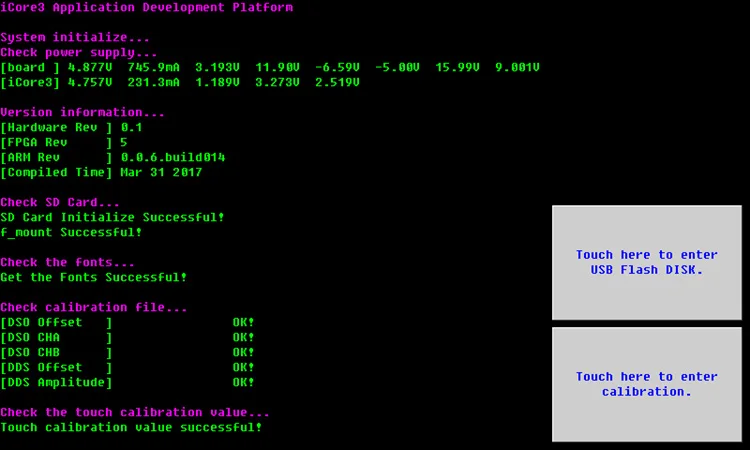

1,Запуск интерфейс

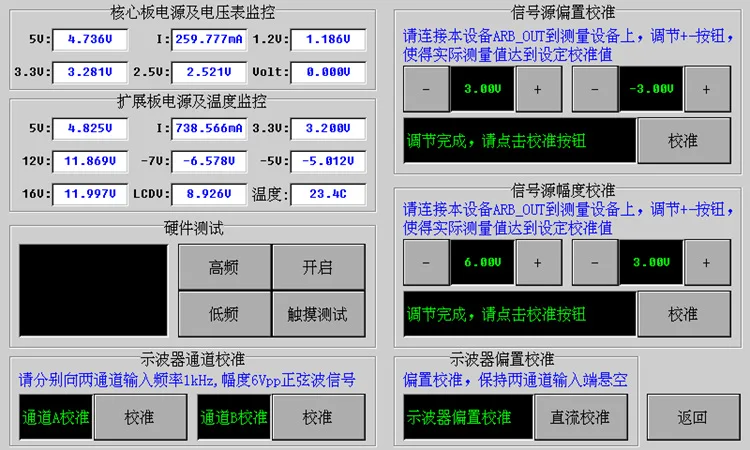

2,Фон калибровки интерфейс

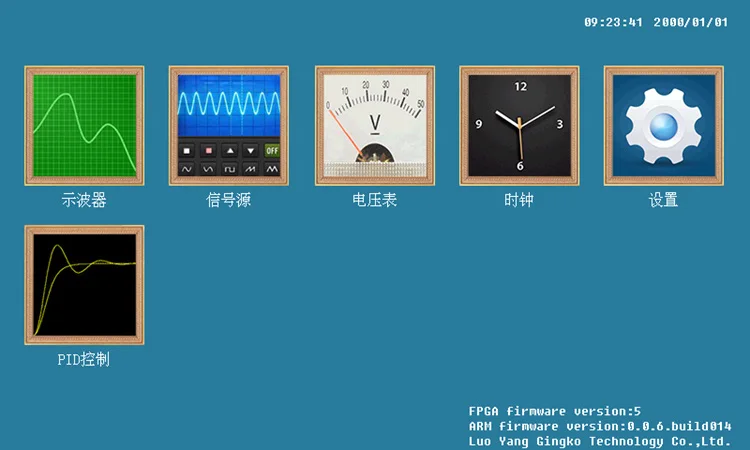

3,Основной интерфейс

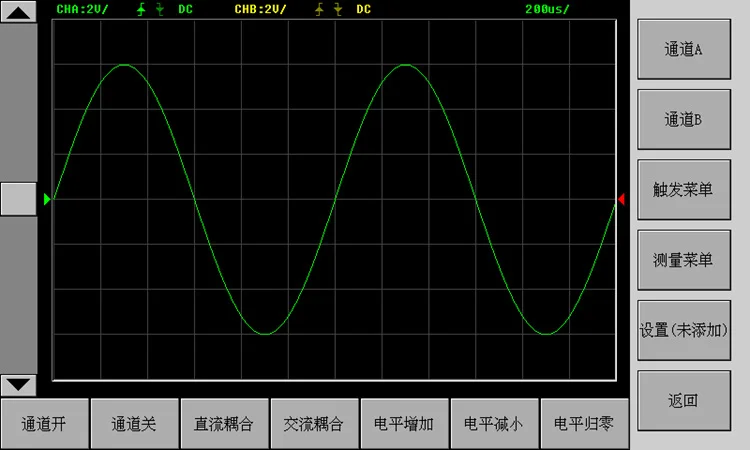

4,Осциллограф интерфейс

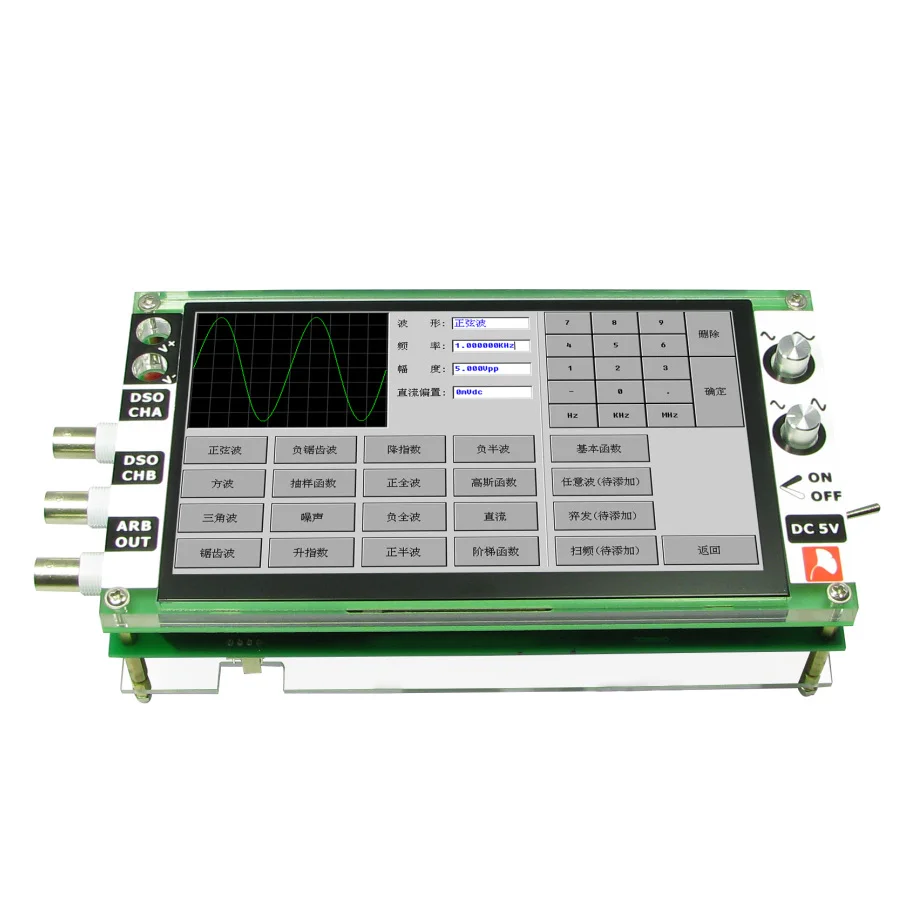

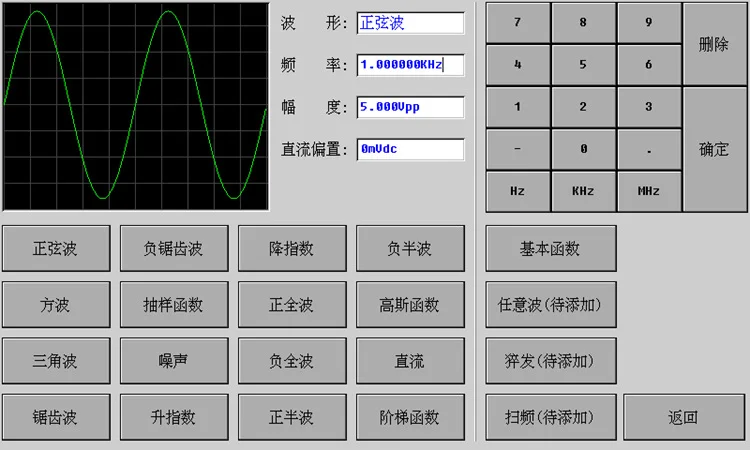

5,Источник сигнала интерфейса

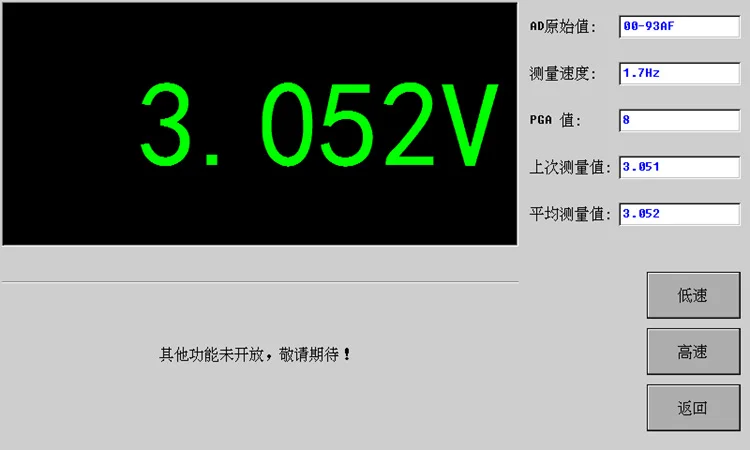

6,Вольтметр интерфейс

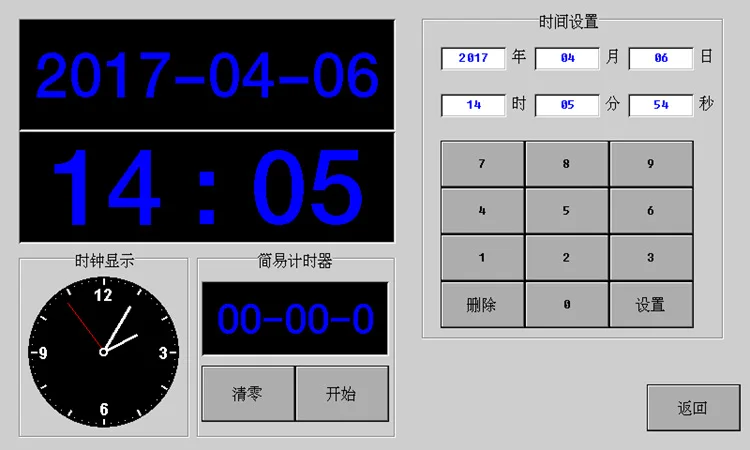

7,Интерфейс часов

8,ПИД-регулятор интерфейс

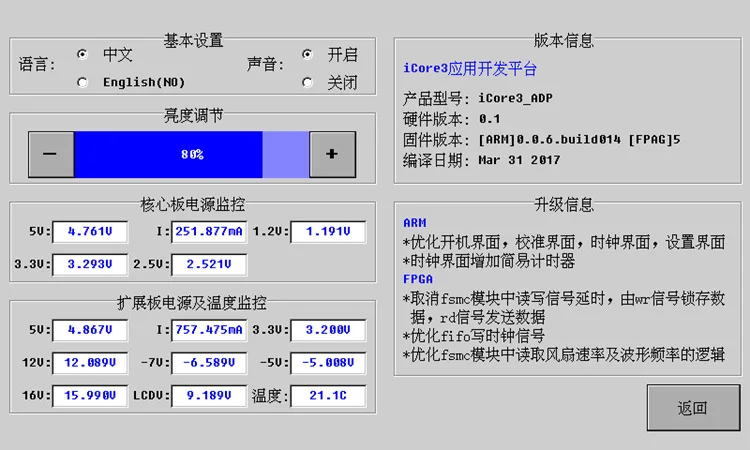

9Интерфейс настройки
