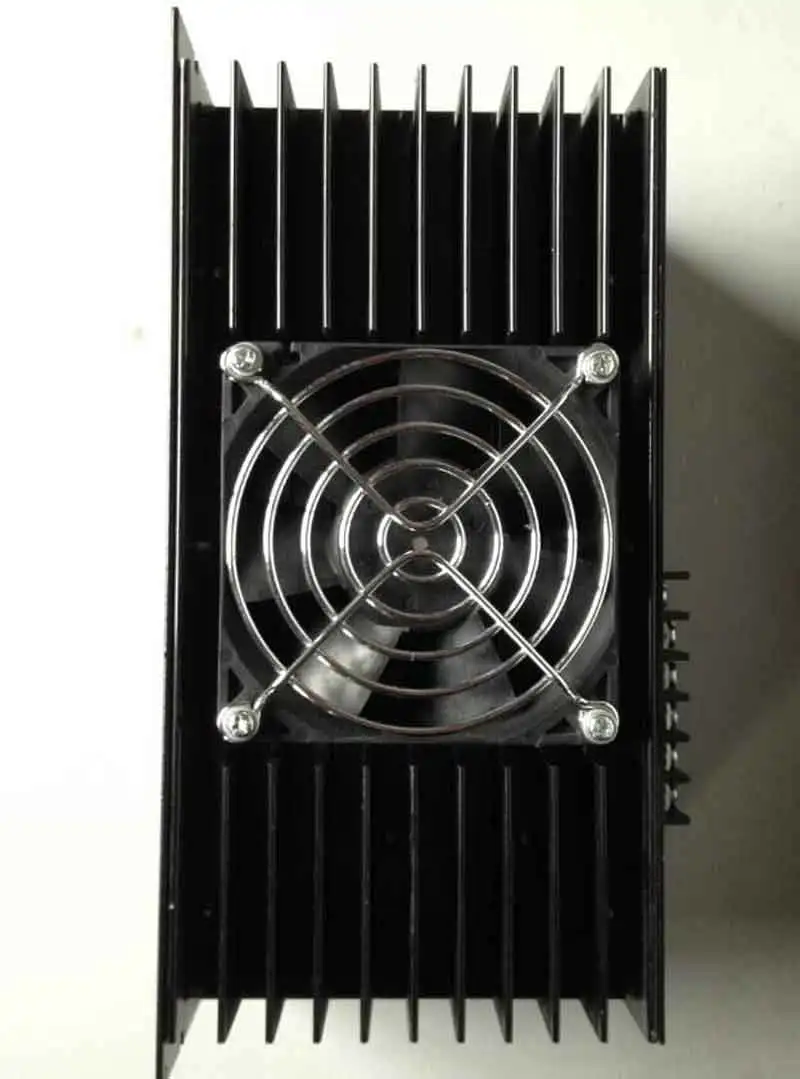

110V 220V AC 2000 Вт бесщеточным двигателем постоянного тока драйвера контроллера WS 390NH

110V 220V AC 2000 Вт бесщеточным двигателем постоянного тока драйвера контроллера WS 390NH

Высокопроизводительный ручной привод

WS-390NH приводом используется специальный бесщеточный чип драйвера двигателя постоянного тока, контроллер подходит для вождения большого и среднего размера бесщеточного двигателя постоянного тока. В результате новой технологии PWM скорость работы двигателя, небольшая вибрация, низкий уровень шума, стабильная работа.

Специальные Особенности

1,1 рабочее напряжение переменного тока 110VAC-220VAC.

1,2 шим частота не менее 12 кГц.

1,3 Номинальный ток привода до 18А.

1,4 Номинальная мощность привода 3300 Вт.

1,5 Размеры: 200*105*105.

1,6 Вес: 2,01 кг.

1,7 привод имеет две функции, бег с двигателем Холла также может быть запущен без двигателя холла.

2. Описание штифта

2,1 110VAC-220VAC AC вход или Внешний DC источник питания.

2,2 u-фазный двигатель U фаза.

2,3 V клемма для фазы двигателя V.

Терминал 2,4 Вт для фазы двигателя W.

2,5 + 5 В клемма для блока питания холла, обеспечивает драйвер.

2,6 GND отрицательный терминал блока питания холла, ie 0V.

2,7 зал А-это фазовый элемент зала.

2,8 зал B является фазным элементом зала B.

2,9 HALL C-это элемент C-phase Hall.

2,10 CW конец является положительным направлением двигателя работает включить терминал. Активный низкий.

2,11 CCW терминал для двигателя для запуска обратного включения терминала, активный низкий.

2,12 тормозной терминал для входа тормоза, активный низкий.

2,13 DA терминал для потенциометра скорости двигателя. От 0 В до + 5 В. Может меняться от 0 В до + 10 В.

2,14 порт Холла не подключен, ходовой двигатель типа холла. См. Метод работы 3,5.

3. Настройка параметров

Мощность на дисплее показывает «A --- BB», A = 0 означает, что двигатель Холла не работает, A = 1 означает ходовой двигатель холла. BB представляет бесщеточный двигатель серии.

Примерно через 1 секунду после значения скорости.

3,1 нажмите клавишу SET в первый раз, чтобы отобразить «--- BB». BB означает бесщеточный двигатель. Нажмите кнопки вверх и вниз, чтобы выбрать то же количество этапов, что и бесщеточный двигатель.

3,2 нажмите кнопку SET во второй раз, чтобы отобразить E x.x, указав бесщеточный двигатель скорости.

3,3 нажмите кнопку SET в третий раз, чтобы отобразить L, нажмите кнопки вверх и вниз, чтобы отобразить «0» «1». "0" означает "открытая Петля". "1" означает замкнутую петлю.

3,4 настройка параметров замкнутого цикла: нажмите клавишу SET: отображение "xxxx" означает максимальную скорость замкнутого цикла.

Нажмите кнопку «SET»: диапазон «P xx» отображается от 1 до 99.

Нажмите кнопку SET: диапазон «I xx» отображается от 1 до 60.

Нажмите кнопку SET: диапазон «d xx» отображается от 0 до 10.

Общая настройка параметров замкнутого цикла P значение больше, чем значение I.

Примечание: L = 0 при отправке.

3,5 нажмите клавишу три раза подряд, чтобы отобразить «H --- X». Нажмите X = 1, чтобы показать работу зала, нажмите клавишу X = 0, чтобы показать работу зала.

Нажмите Enter, чтобы сохранить данные.

Примечание: При смене зала или без использования Холла данные должны быть отключены, чтобы начать действовать после сохранения данных.

Заводская установка: с операцией зала, временем ускорения E = 1 секунду, открытым циклом работы L = 0.

4. Отображение неисправностей

Аварийный индикатор неисправности привода

4,1 "Err 3" означает перегрузки по току.

4,2 "Err 5" указывает на задержку перегрузки по току.

4,3 "Err 6" означает, что зал имеет проблему или двигатель U, V, W Фаза отключена.

5. Электрические характеристики (T j = 25 ℃)

5,1 напряжение переменного тока 110VAC-220VAC.

5,2 Максимальный выходной ток 10A.

5,3 сопротивление изоляции более чем 500MΩ.

6. Использование окружающей среды и параметров

6,1 метод охлаждения; Естественное охлаждение или принудительное воздушное охлаждение.

6,2 использование окружающей среды; Старайтесь избегать пыли и коррозионных газов.

6,3 температура; 0 ° C- + 50 ° C.

6,4 влажность; 40-89% относительной влажности.

7. Источник питания

7,1 напряжение переменного тока 110VAC-220VAC.

8. Механическая установка: (единица измерения: мм)

Бесщеточная система управления двигателем постоянного тока должна содержать бесщеточные двигатели постоянного тока, бесщеточные двигатели постоянного тока, источники питания переменного и постоянного тока и сигналы управления. Ниже приводится типичная системная схема.

Регулировка скорости с помощью подключения потенциометра:
