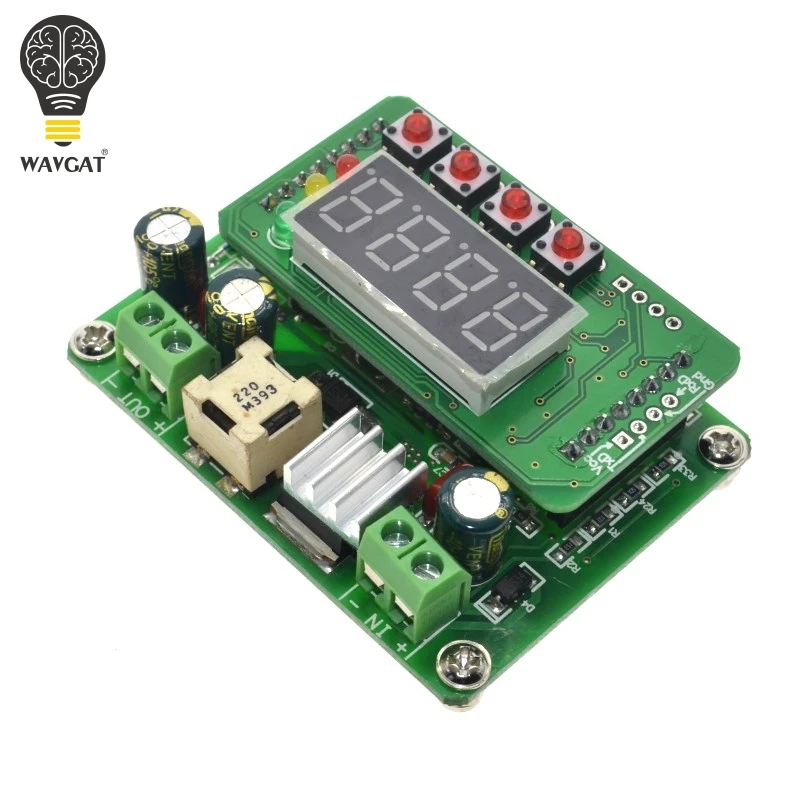

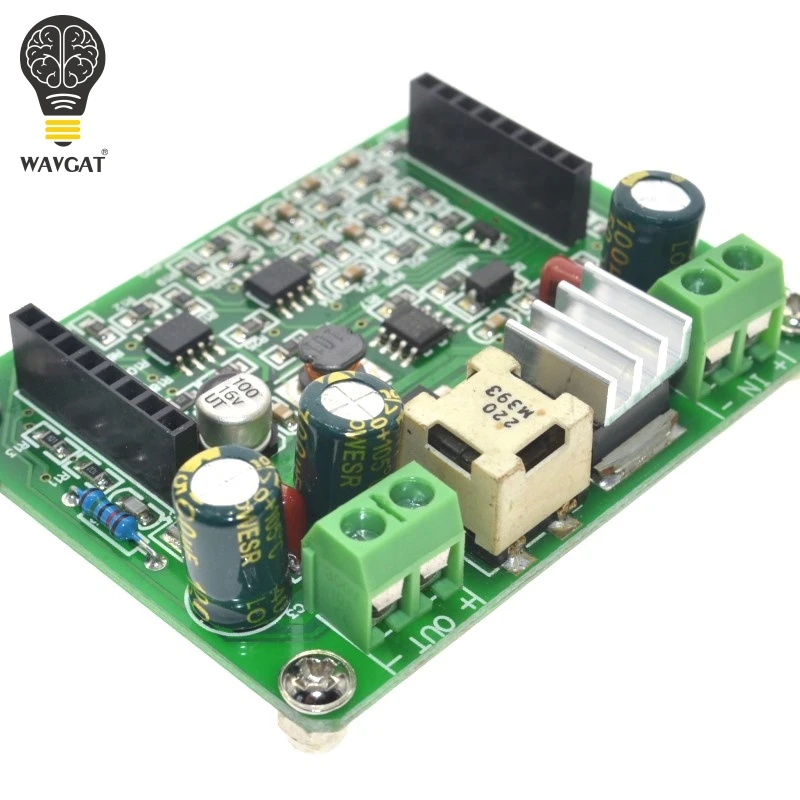

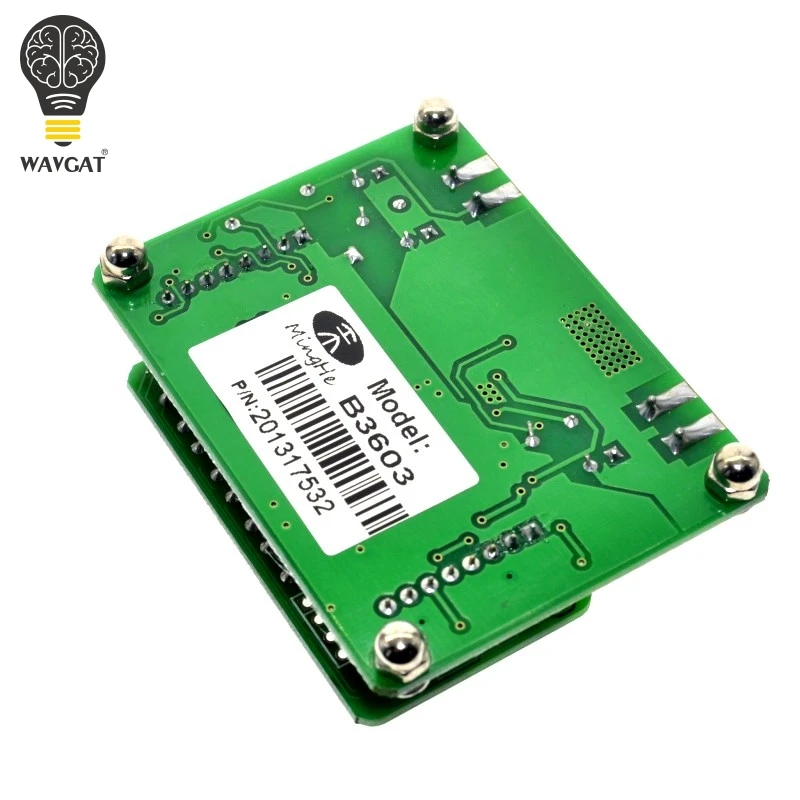

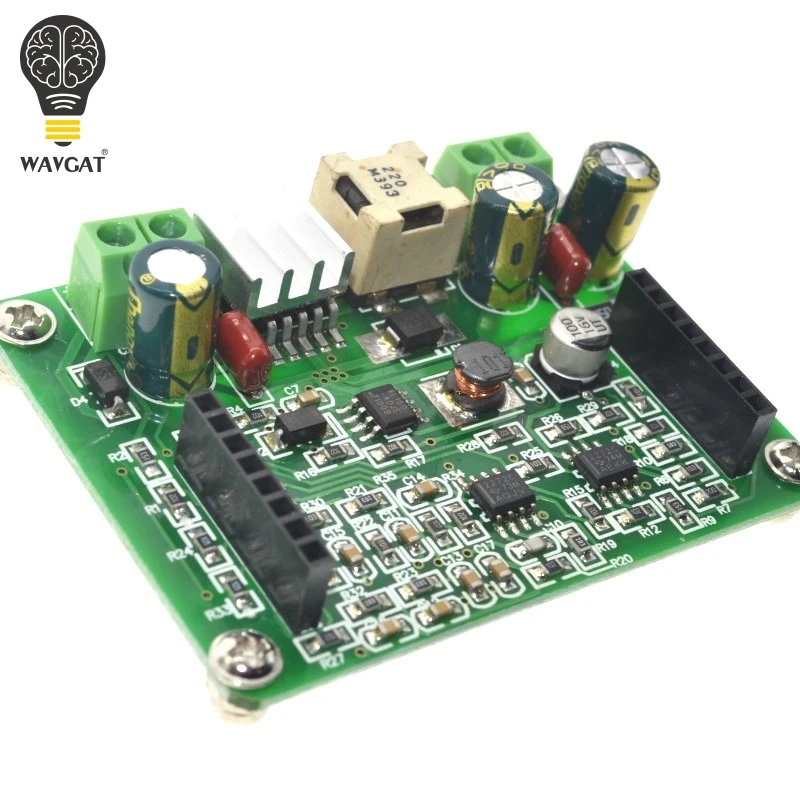

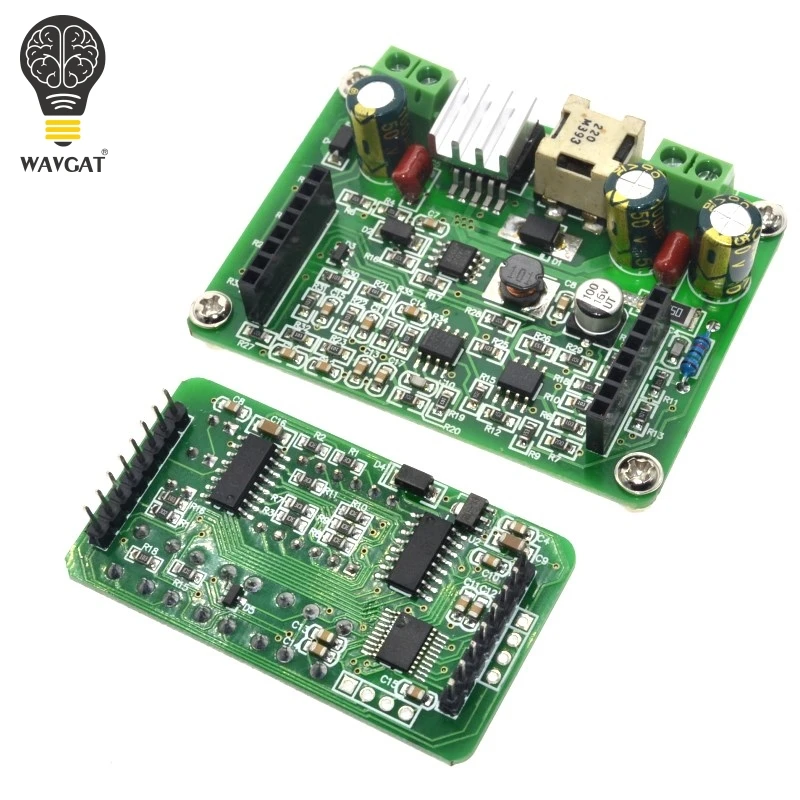

B3603 CNC DC-DC цифровой понижающий модуль постоянного напряжения тока

Особенности:

B3603 DC-DC CNC buck module-это полностью цифровой дисплей buck module, малый размер, высокая мощность, высокая эффективность, стабильная.
Соединен с высокоскоростным микроконтроллером точного измерения и расчета,
Выходное напряжение и значение тока можно точно регулировать, встроенный 10 групп мест памяти,
Можно хранить в любое время, звонить по параметрам, легко использовать.
С четырехзначным восьмерным сегментом светодиодный цифровой трубки вы можете отображать напряжение, ток, мощность, емкость и другие параметры в режиме реального времени.
Между тем, модуль имеет автоматический выход после включения и автоматического поворота функции отображения параметров и т. Д.,
Можно включить или выключить в зависимости от необходимости использования.

Описание:

Тип модуля: неизолированный бак
Вход напряжение: 6-40V (Вход напряжение должно 1,5 V или более эффективно, чем выходное напряжение)
Выходное напряжение: 0-36 в
Выходной ток: 0-3 А (максимальный ток-3 А, Стабильный Рабочий ток-2 А, непрерывная работа высокой мощности требует укрепления охлаждения)
Напряжение регулятор/Разрешение дисплея: 0,01 V
Минимальное разрешение дисплея: 0,001 Вт
Частота переключения: 150 кГц
Защита от короткого замыкания: постоянная
Рабочая температура: от-40 °C до + 85 °C
Управление: цифровое управление + цифровой дисплей
Эффективность преобразования: 92%
Текущее регулирование/Разрешение дисплея: 0.001A
Минимальное разрешение дисплея: 0.001AH
Выходная пульсация: <= 50 мВ
Вес: 43 г

Описание дисплея:

00,00: значение напряжения, 00,00 ~ 36,00 в
0,000: текущее значение, 0,000 ~ 3.000A
P.000, P0.00, P00.0, P000: значение мощности, единица Вт, положение десятичной точки меняется с изменением положения питания.
Например: P.123 означает 0,123 Вт, P1.23 означает 1,23 Вт, P12.3 означает 12,3 Вт, P102 означает 102 Вт.
C.000, C0.00, C00.0, C000: значение емкости, единица AH, положение десятичной точки изменяется с изменением емкости.
Например: C.123 означает 0.123AH, C1.23 означает 1.23AH, C12.3 означает 12.3AH, C123 означает 123AH.
-- 0 --, -- 1 --, -- 2 --: специальные функции 0, 1, 2
-- Y-: Откройте специальные функции
-- N-: закройте специальную функцию
SA.- * (* означает от 0 до 9): Сохраните параметры до места хранения от 0 до 9 в любом месте хранения
Lo.- * (* означает 0-9): запоминание сохраненных местоположений 0-9 произвольный набор параметров

Использование:

Подключите вход и выход правильно, убедитесь, что входное напряжение находится в требуемом диапазоне, обратный режим строго запрещен,
Если вы боитесь повреждения, вы можете объединить более 3а диодов.

Как установить значения напряжения и тока:

1. Отображение загрузки по умолчанию-это значение напряжения. Значение напряжения отображается как «00,00», единица измерения-«V». Нажмите кнопку «SET», чтобы переключиться на текущее значение набора,
Текущее значение формат отображения "0,00"; Единица измерения «А», нажмите кнопку, чтобы увеличить заданное значение, нажмите на кнопку, чтобы уменьшить стоимость,
Короткое нажатие точно установить, длинное нажатие может быстро установить.
2. После завершения настройки нажмите кнопку "OK" для вывода.
3. При выходном состоянии при отображении значения напряжения нажмите кнопку, чтобы увеличить выходное напряжение,
Нажатие кнопки может уменьшить выходное напряжение. Нажмите кнопку, чтобы увеличить значение настройки тока при отображении значения тока,
Нажмите кнопку, чтобы уменьшить настройки тока, короткое нажатие точно установить, длительное нажатие может быстро установить.
При выходном состоянии нажмите кнопку «OK», чтобы переключить напряжение дисплея и значение тока,
Нажмите кнопку «ок» в течение 3 секунд для автоматического поворота дисплея, нажмите еще раз, чтобы отменить Поворот дисплея. На поворотном дисплее,
Нажатие клавиш недопустимо.
4. При выходном состоянии нажмите кнопку «SET», чтобы выключить выход.
Выше представлена простая модель модуля, который является режимом по умолчанию,
Вы можете видеть, что он очень прост и прост в использовании, если вы хотите сохранить сохраненные значения, или увидеть мощность,
Емкость и другие параметры в состоянии выхода, вам нужно преобразовать в полнофункциональный режим.

Ручная загрузка: Нажмите здесь, чтобы войти.

Посылка включает в себя:

1 x B3603 CNC DC-DC понижающий модуль
